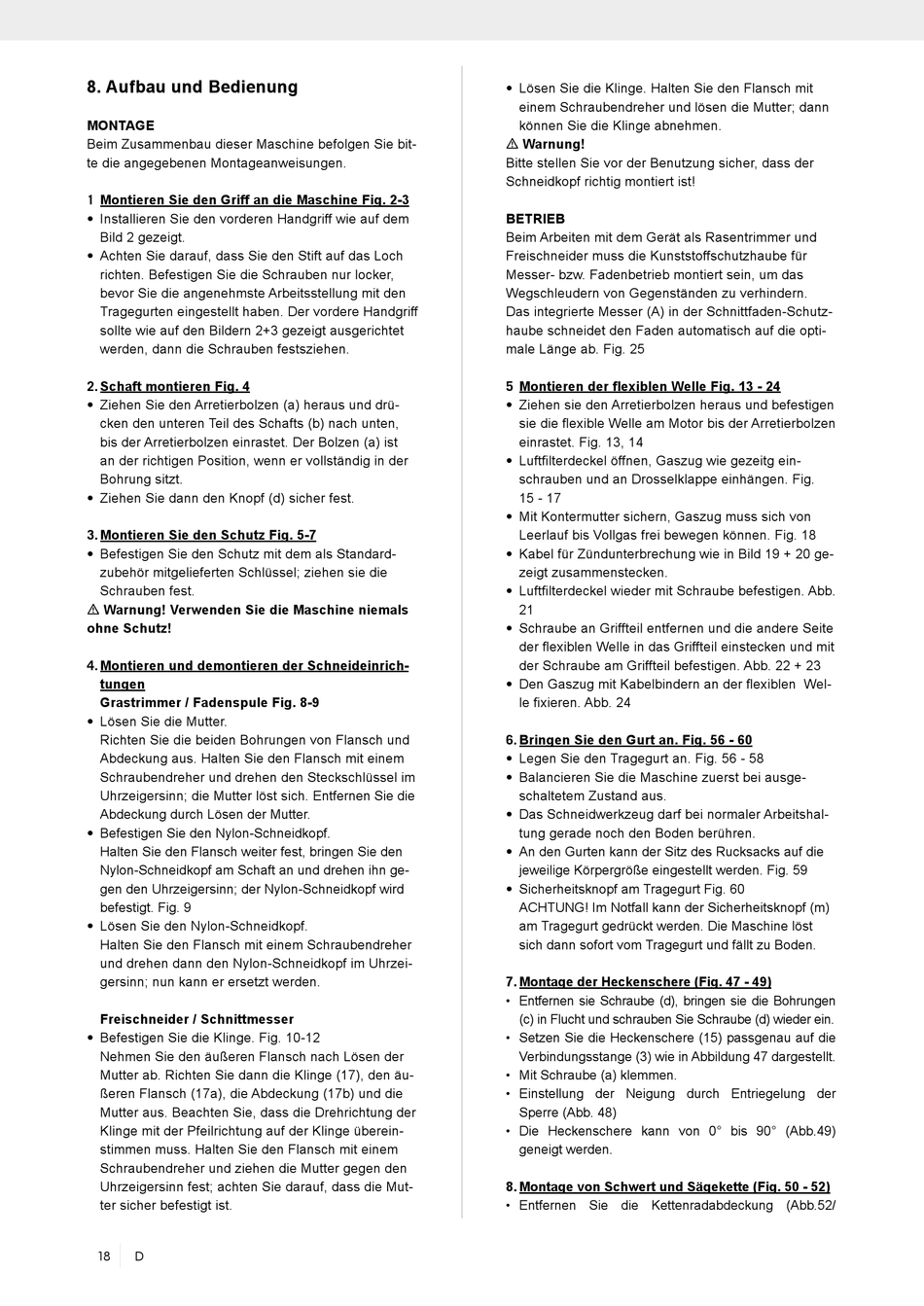

8. Aufbau und Bedienung

MONTAGE
Beim Zusammenbau dieser Maschine befolgen Sie bit-
te die angegebenen Montageanweisungen.
1 Montieren Sie den Griff an die Maschine Fig. 2-3
• Installieren Sie den vorderen Handgriff wie auf dem
Bild 2 gezeigt.
• Achten Sie darauf, dass Sie den Stift auf das Loch
richten. Befestigen Sie die Schrauben nur locker,
bevor Sie die angenehmste Arbeitsstellung mit den
Tragegurten eingestellt haben. Der vordere Handgriff
sollte wie auf den Bildern 2+3 gezeigt ausgerichtet
werden, dann die Schrauben festsziehen.
2. Schaft montieren Fig. 4
• Ziehen Sie den Arretierbolzen (a) heraus und drü-
cken den unteren Teil des Schafts (b) nach unten,
bis der Arretierbolzen einrastet. Der Bolzen (a) ist
an der richtigen Position, wenn er vollständig in der
Bohrung sitzt.
• Ziehen Sie dann den Knopf (d) sicher fest.
3. Montieren Sie den Schutz Fig. 5-7
• Befestigen Sie den Schutz mit dem als Standard-
zubehör mitgelieferten Schlüssel; ziehen sie die
Schrauben fest.
m Warnung! Verwenden Sie die Maschine niemals
ohne Schutz!
4. Montieren und demontieren der Schneideinrich-
tungen
Grastrimmer / Fadenspule Fig. 8-9
• Lösen Sie die Mutter.
Richten Sie die beiden Bohrungen von Flansch und
Abdeckung aus. Halten Sie den Flansch mit einem
Schraubendreher und drehen den Steckschlüssel im
Uhrzeigersinn; die Mutter löst sich. Entfernen Sie die
Abdeckung durch Lösen der Mutter.
• Befestigen Sie den Nylon-Schneidkopf.
Halten Sie den Flansch weiter fest, bringen Sie den
Nylon-Schneidkopf am Schaft an und drehen ihn ge-
gen den Uhrzeigersinn; der Nylon-Schneidkopf wird
befestigt. Fig. 9
• Lösen Sie den Nylon-Schneidkopf.
Halten Sie den Flansch mit einem Schraubendreher
und drehen dann den Nylon-Schneidkopf im Uhrzei-
gersinn; nun kann er ersetzt werden.
Freischneider / Schnittmesser
• Befestigen Sie die Klinge. Fig. 10-12
Nehmen Sie den äußeren Flansch nach Lösen der
Mutter ab. Richten Sie dann die Klinge (17), den äu-
ßeren Flansch (17a), die Abdeckung (17b) und die
Mutter aus. Beachten Sie, dass die Drehrichtung der
Klinge mit der Pfeilrichtung auf der Klinge überein-
stimmen muss. Halten Sie den Flansch mit einem
Schraubendreher und ziehen die Mutter gegen den
Uhrzeigersinn fest; achten Sie darauf, dass die Mut-
ter sicher befestigt ist.
18
D
• Lösen Sie die Klinge. Halten Sie den Flansch mit
einem Schraubendreher und lösen die Mutter; dann
können Sie die Klinge abnehmen.
m Warnung!
Bitte stellen Sie vor der Benutzung sicher, dass der
Schneidkopf richtig montiert ist!
BETRIEB
Beim Arbeiten mit dem Gerät als Rasentrimmer und
Freischneider muss die Kunststoffschutzhaube für
Messer- bzw. Fadenbetrieb montiert sein, um das
Wegschleudern von Gegenständen zu verhindern.
Das integrierte Messer (A) in der Schnittfaden-Schutz-
haube schneidet den Faden automatisch auf die opti-
male Länge ab. Fig. 25
5 Montieren der flexiblen Welle Fig. 13 - 24
• Ziehen sie den Arretierbolzen heraus und befestigen
sie die flexible Welle am Motor bis der Arretierbolzen
einrastet. Fig. 13, 14
• Luftfilterdeckel öffnen, Gaszug wie gezeitg ein-
schrauben und an Drosselklappe einhängen. Fig.
15 - 17
• Mit Kontermutter sichern, Gaszug muss sich von
Leerlauf bis Vollgas frei bewegen können. Fig. 18
• Kabel für Zündunterbrechung wie in Bild 19 + 20 ge-
zeigt zusammenstecken.
• Luftfilterdeckel wieder mit Schraube befestigen. Abb.
21
• Schraube an Griffteil entfernen und die andere Seite
der flexiblen Welle in das Griffteil einstecken und mit
der Schraube am Griffteil befestigen. Abb. 22 + 23
• Den Gaszug mit Kabelbindern an der flexiblen Wel-
le fixieren. Abb. 24
6. Bringen Sie den Gurt an. Fig. 56 - 60
• Legen Sie den Tragegurt an. Fig. 56 - 58
• Balancieren Sie die Maschine zuerst bei ausge-
schaltetem Zustand aus.
• Das Schneidwerkzeug darf bei normaler Arbeitshal-
tung gerade noch den Boden berühren.
• An den Gurten kann der Sitz des Rucksacks auf die
jeweilige Körpergröße eingestellt werden. Fig. 59
• Sicherheitsknopf am Tragegurt Fig. 60
ACHTUNG! Im Notfall kann der Sicherheitsknopf (m)
am Tragegurt gedrückt werden. Die Maschine löst
sich dann sofort vom Tragegurt und fällt zu Boden.
7. Montage der Heckenschere (Fig. 47 - 49)
• Entfernen sie Schraube (d), bringen sie die Bohrungen
(c) in Flucht und schrauben Sie Schraube (d) wieder ein.
• Setzen Sie die Heckenschere (15) passgenau auf die
Verbindungsstange (3) wie in Abbildung 47 dargestellt.
• Mit Schraube (a) klemmen.
• Einstellung der Neigung durch Entriegelung der
Sperre (Abb. 48)
• Die Heckenschere kann von 0° bis 90° (Abb.49)
geneigt werden.
8. Montage von Schwert und Sägekette (Fig. 50 - 52)
• Entfernen Sie die Kettenradabdeckung (Abb.52/
