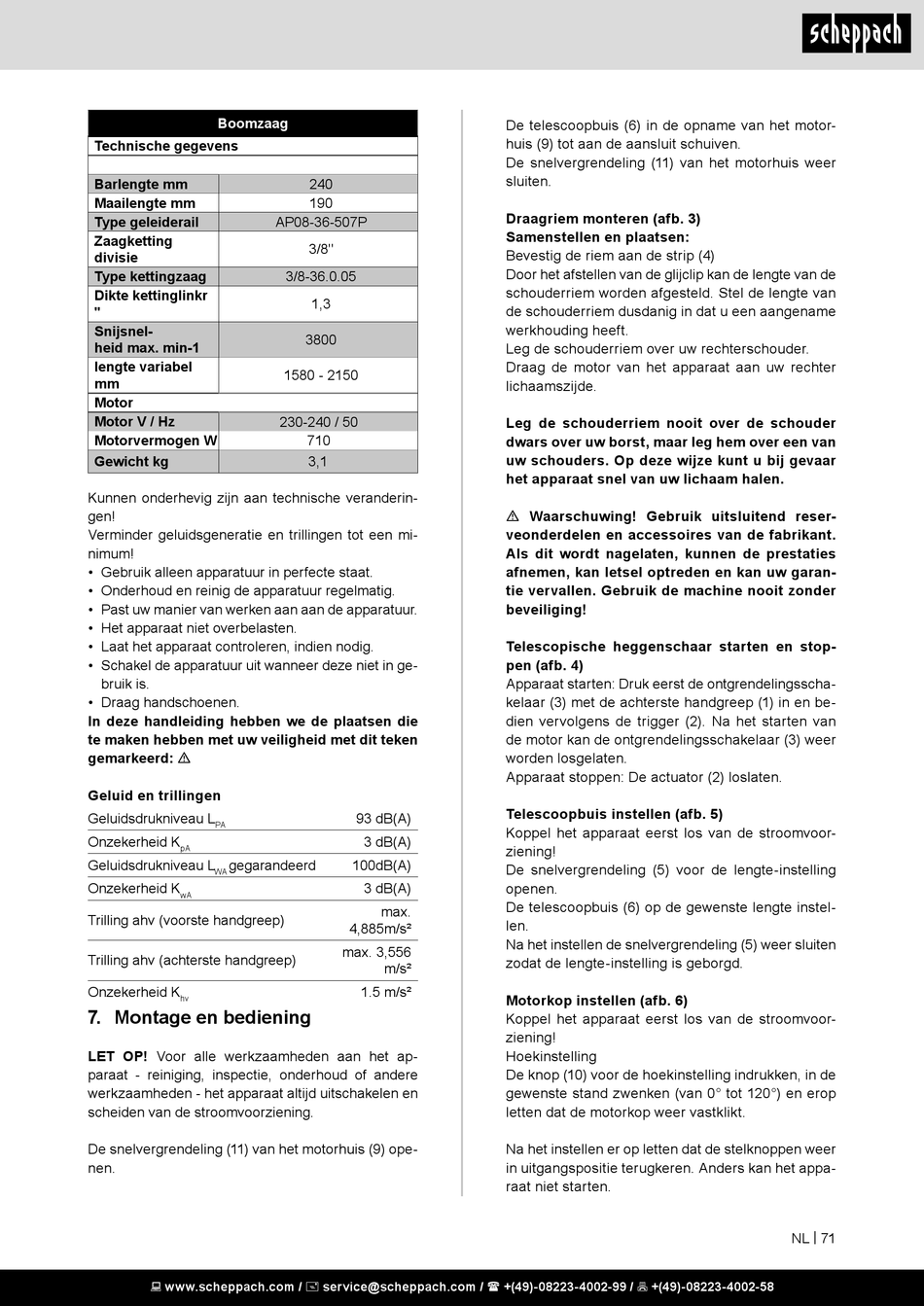

Boomzaag
Technische gegevens
Barlengte mm
Maailengte mm
Type geleiderail
Zaagketting
divisie
Type kettingzaag
Dikte kettinglinkr
"
Snijsnel-
heid max. min-1
lengte variabel
mm
Motor
Motor V / Hz
Motorvermogen W
Gewicht kg
Kunnen onderhevig zijn aan technische veranderin-
gen!
Verminder geluidsgeneratie en trillingen tot een mi-
nimum!
• Gebruik alleen apparatuur in perfecte staat.
• Onderhoud en reinig de apparatuur regelmatig.
• Past uw manier van werken aan aan de apparatuur.
• Het apparaat niet overbelasten.
• Laat het apparaat controleren, indien nodig.
• Schakel de apparatuur uit wanneer deze niet in ge-
bruik is.
• Draag handschoenen.
In deze handleiding hebben we de plaatsen die
te maken hebben met uw veiligheid met dit teken
gemarkeerd: m
Geluid en trillingen
Geluidsdrukniveau L
PA
Onzekerheid K
pA
Geluidsdrukniveau L gegarandeerd
WA
Onzekerheid K
wA
Trilling ahv (voorste handgreep)
Trilling ahv (achterste handgreep)
Onzekerheid K
hv

7. Montage en bediening

LET OP! Voor alle werkzaamheden aan het ap-
paraat - reiniging, inspectie, onderhoud of andere
werkzaamheden - het apparaat altijd uitschakelen en
scheiden van de stroomvoorziening.
De snelvergrendeling (11) van het motorhuis (9) ope-
nen.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
240
190
AP08-36-507P
3/8"
3/8-36.0.05
1,3
3800
1580 - 2150
230-240 / 50
710
3,1
93 dB(A)
3 dB(A)
100dB(A)
3 dB(A)
max.
4,885m/s²
max. 3,556
m/s²
1.5 m/s²
De telescoopbuis (6) in de opname van het motor-
huis (9) tot aan de aansluit schuiven.
De snelvergrendeling (11) van het motorhuis weer
sluiten.
Draagriem monteren (afb. 3)
Samenstellen en plaatsen:
Bevestig de riem aan de strip (4)
Door het afstellen van de glijclip kan de lengte van de
schouderriem worden afgesteld. Stel de lengte van
de schouderriem dusdanig in dat u een aangename
werkhouding heeft.
Leg de schouderriem over uw rechterschouder.
Draag de motor van het apparaat aan uw rechter
lichaamszijde.
Leg de schouderriem nooit over de schouder
dwars over uw borst, maar leg hem over een van
uw schouders. Op deze wijze kunt u bij gevaar
het apparaat snel van uw lichaam halen.
m Waarschuwing! Gebruik uitsluitend reser-
veonderdelen en accessoires van de fabrikant.
Als dit wordt nagelaten, kunnen de prestaties
afnemen, kan letsel optreden en kan uw garan-
tie vervallen. Gebruik de machine nooit zonder
beveiliging!
Telescopische heggenschaar starten en stop-
pen (afb. 4)
Apparaat starten: Druk eerst de ontgrendelingsscha-
kelaar (3) met de achterste handgreep (1) in en be-
dien vervolgens de trigger (2). Na het starten van
de motor kan de ontgrendelingsschakelaar (3) weer
worden losgelaten.
Apparaat stoppen: De actuator (2) loslaten.
Telescoopbuis instellen (afb. 5)
Koppel het apparaat eerst los van de stroomvoor-
ziening!
De snelvergrendeling (5) voor de lengte-instelling
openen.
De telescoopbuis (6) op de gewenste lengte instel-
len.
Na het instellen de snelvergrendeling (5) weer sluiten
zodat de lengte-instelling is geborgd.
Motorkop instellen (afb. 6)
Koppel het apparaat eerst los van de stroomvoor-
ziening!
Hoekinstelling
De knop (10) voor de hoekinstelling indrukken, in de
gewenste stand zwenken (van 0° tot 120°) en erop
letten dat de motorkop weer vastklikt.
Na het instellen er op letten dat de stelknoppen weer
in uitgangspositie terugkeren. Anders kan het appa-
raat niet starten.
