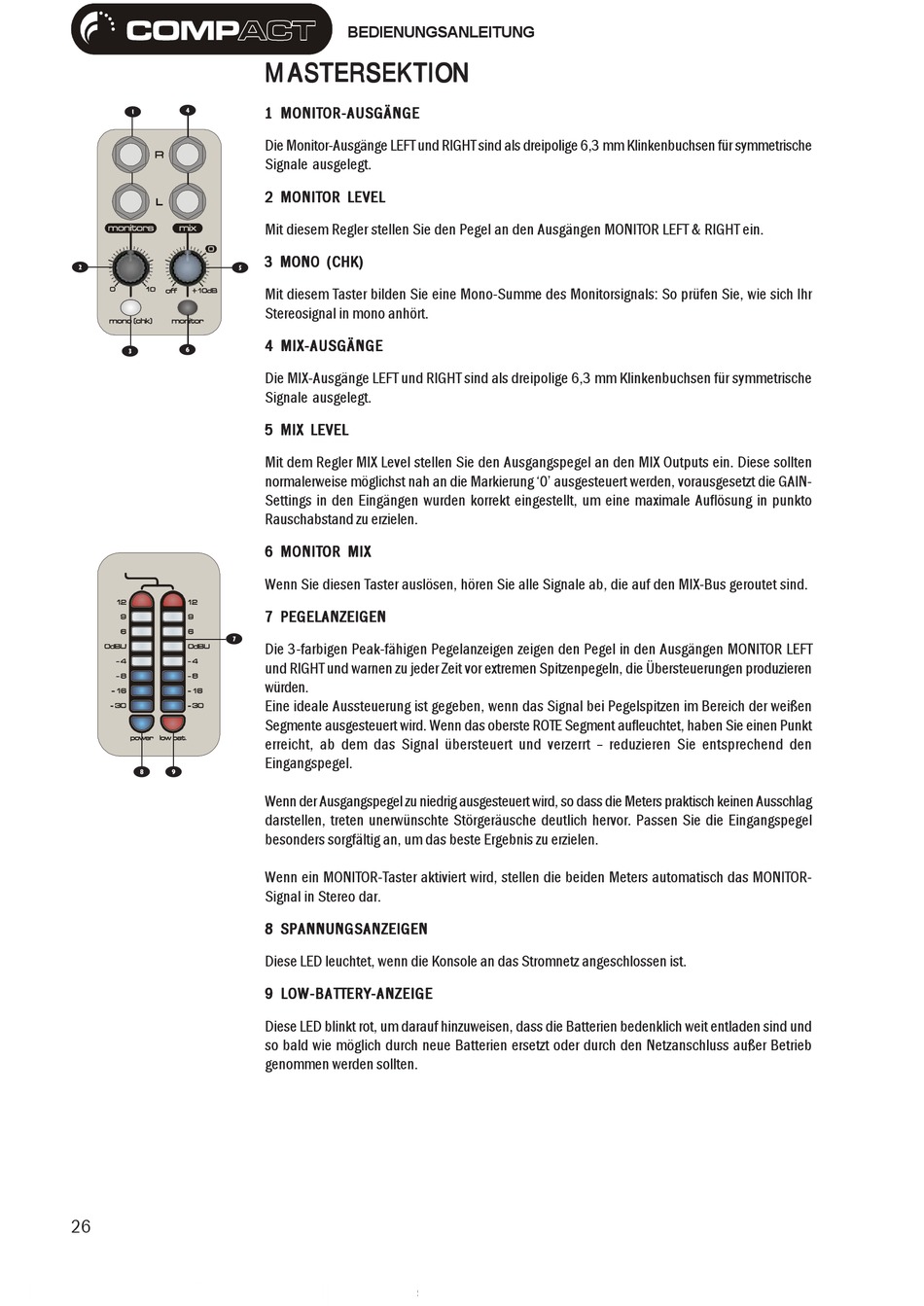

BEDIENUNGSANLEITUNG

MASTERSEKTION

MASTERSEKTION MASTERSEKTION MASTERSEKTION MASTERSEKTION
1 MONITOR-AUSGÄNGE 1 MONITOR-AUSGÄNGE 1 MONITOR-AUSGÄNGE
1 MONITOR-AUSGÄNGE 1 MONITOR-AUSGÄNGE
Die Monitor-Ausgänge LEFT und RIGHT sind als dreipolige 6,3 mm Klinkenbuchsen für symmetrische
Signale ausgelegt.
2 MONITOR LEVEL 2 MONITOR LEVEL 2 MONITOR LEVEL
2 MONITOR LEVEL 2 MONITOR LEVEL
Mit diesem Regler stellen Sie den Pegel an den Ausgängen MONITOR LEFT & RIGHT ein.
3 MONO (CHK) 3 MONO (CHK) 3 MONO (CHK) 3 MONO (CHK) 3 MONO (CHK)
Mit diesem Taster bilden Sie eine Mono-Summe des Monitorsignals: So prüfen Sie, wie sich Ihr
Stereosignal in mono anhört.
4 MIX-AUSGÄNGE 4 MIX-AUSGÄNGE 4 MIX-AUSGÄNGE 4 MIX-AUSGÄNGE 4 MIX-AUSGÄNGE
Die MIX-Ausgänge LEFT und RIGHT sind als dreipolige 6,3 mm Klinkenbuchsen für symmetrische
Signale ausgelegt.
5 MIX LEVEL 5 MIX LEVEL 5 MIX LEVEL 5 MIX LEVEL 5 MIX LEVEL
Mit dem Regler MIX Level stellen Sie den Ausgangspegel an den MIX Outputs ein. Diese sollten
normalerweise möglichst nah an die Markierung '0' ausgesteuert werden, vorausgesetzt die GAIN-
Settings in den Eingängen wurden korrekt eingestellt, um eine maximale Auflösung in punkto
Rauschabstand zu erzielen.
6 MONITOR MIX 6 MONITOR MIX 6 MONITOR MIX 6 MONITOR MIX 6 MONITOR MIX
Wenn Sie diesen Taster auslösen, hören Sie alle Signale ab, die auf den MIX-Bus geroutet sind.
7 PEGELANZEIGEN 7 PEGELANZEIGEN 7 PEGELANZEIGEN
7 PEGELANZEIGEN 7 PEGELANZEIGEN
Die 3-farbigen Peak-fähigen Pegelanzeigen zeigen den Pegel in den Ausgängen MONITOR LEFT
und RIGHT und warnen zu jeder Zeit vor extremen Spitzenpegeln, die Übersteuerungen produzieren
würden.
Eine ideale Aussteuerung ist gegeben, wenn das Signal bei Pegelspitzen im Bereich der weißen
Segmente ausgesteuert wird. Wenn das oberste ROTE Segment aufleuchtet, haben Sie einen Punkt
erreicht, ab dem das Signal übersteuert und verzerrt – reduzieren Sie entsprechend den
Eingangspegel.
Wenn der Ausgangspegel zu niedrig ausgesteuert wird, so dass die Meters praktisch keinen Ausschlag
darstellen, treten unerwünschte Störgeräusche deutlich hervor. Passen Sie die Eingangspegel
besonders sorgfältig an, um das beste Ergebnis zu erzielen.
Wenn ein MONITOR-Taster aktiviert wird, stellen die beiden Meters automatisch das MONITOR-
Signal in Stereo dar.
8 SPANNUNGSANZEIGEN 8 SPANNUNGSANZEIGEN 8 SPANNUNGSANZEIGEN 8 SPANNUNGSANZEIGEN 8 SPANNUNGSANZEIGEN
Diese LED leuchtet, wenn die Konsole an das Stromnetz angeschlossen ist.
9 LOW-BATTERY-ANZEIGE 9 LOW-BATTERY-ANZEIGE
9 LOW-BATTERY-ANZEIGE 9 LOW-BATTERY-ANZEIGE 9 LOW-BATTERY-ANZEIGE
Diese LED blinkt rot, um darauf hinzuweisen, dass die Batterien bedenklich weit entladen sind und
so bald wie möglich durch neue Batterien ersetzt oder durch den Netzanschluss außer Betrieb
genommen werden sollten.
