BEDIENUNGSANLEITUNG

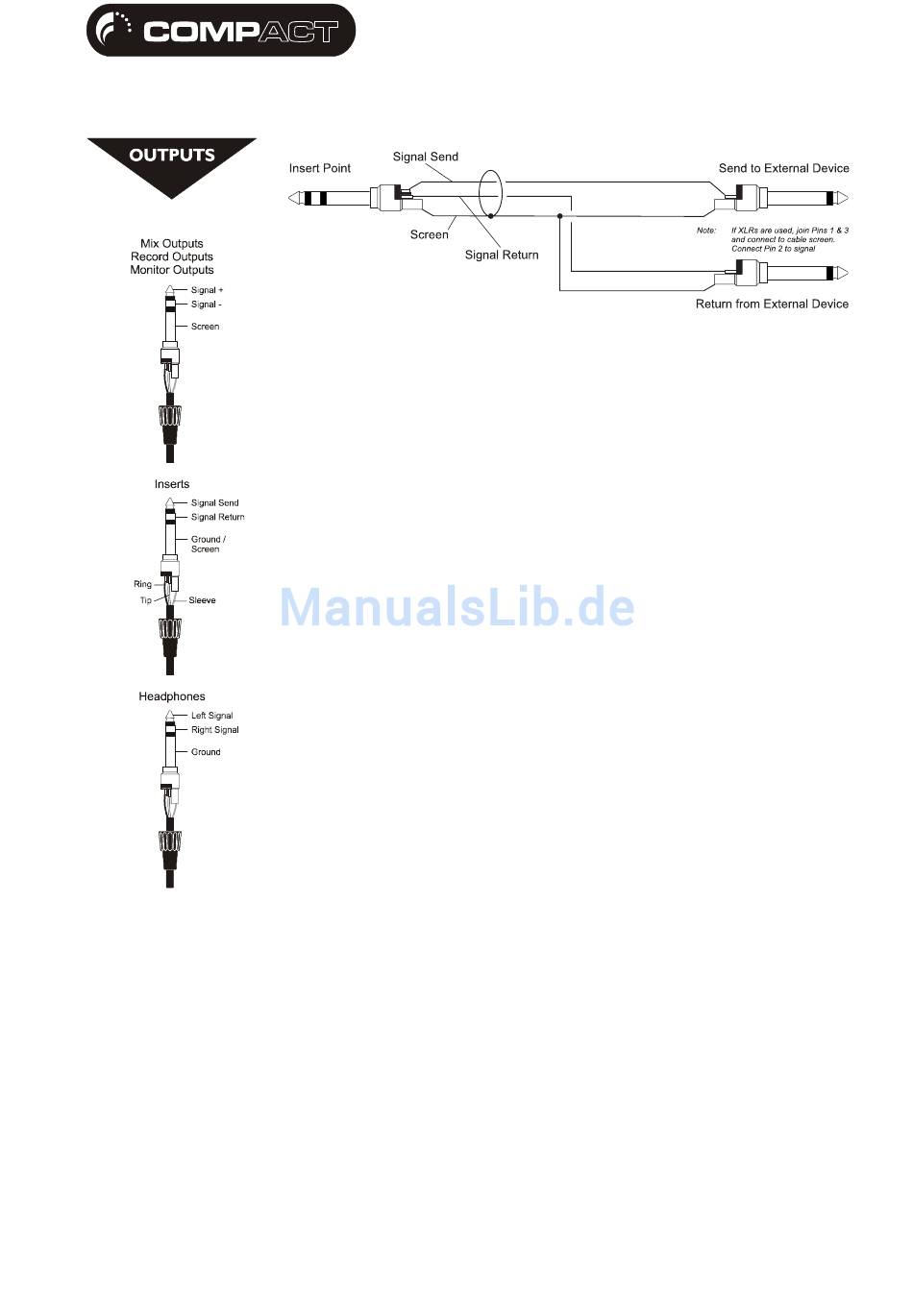

Gebrauch eines Insert-Kabels
Unten ist das Verkabelungsschema für ein Insert-Kabel dargestellt. Ihr Soundcraft-Händler oder
Landesvertrieb sollte diese Kabeltypen ebenfalls vorrätig haben.
Stereo-Eingänge Compact4
Hier können Sie zweipolige Cinch-Stecker anschließen, die den 'kalten' Input automatisch auf Masse
schalten. Diese Eingänge eignen sich zum Anschluss von Signalquellen wie Keyboards, Drum-und
Bandmaschinen oder als Return für Effektgeräte.
Der Eingang ist UNSYMMETRSICH ausgeführt, weshalb Sie die Kabellängen möglichst kurz halten
sollten, um Einstreuungen auf das Kabel zu minimieren.
Stereo-Eingänge im Compact10
Die Eingänge können mit 3-poligen 6,3 mm Stereo- oder 2-poligen 6,3 mm Mono-Klinkensteckern
belegt werden, wobei die negative Phase automatisch auf Masse geschaltet wird. Diese Eingänge
eignen sich zum Anschluss von Signalquellen wie Keyboards, Drum- und Bandmaschinen oder als
Return für Effektgeräten.
Die Eingänge sind SYMMETRISCH aufgebaut, um Einstreugeräusche zu eliminieren und die beste
Signalübertragung zu gewährleisten.
Zudem können Sie hier UNSYMMETRISCHE Signalquellen anschließen, indem Sie Ihre Audiokabel
entsprechend der Darstellung belegen In diesem Fall sollten Sie jedoch die Kabellängen so kurz wie
möglich halten, um die Gefahr von Einstreuungen auf das Kabel zu minimieren. Beachten Sie, dass der
Ring des Klinkensteckers bei unsymmetrischer Belegung mit der Masse kurzgeschlossen wird.
Um eine Mono-Quelle gleichmäßig auf beide Kanäle zu führen, benutzen Sie jeweils den linken Eingang
und lösen den MONO-Taster aus.
ANMERKUNG: Auf den Seiten 40/41 finden Sie weitere, detaillierte Informationen zum Thema
'Verkabelung'.
Mix Outputs
Die Mix-Ausgänge sind als 3-polige 6,3 mm Stereoklinkenbuchsen ausgeführt, die Belegung ist auf der
linken Seite dargestellt.
Sie sind symmetrisch ausgeführt und ermöglichen so über lange Kabelwege eine störungsfreie Anbindung
an symmetrische Verstärker und anderes Equipment.
Monitor Outputs
Die Monitor-Ausgänge sind als 3-polige 6,3 mm Stereoklinkenbuchsen ausgeführt, die Belegung ist auf
der linken Seite dargestellt. Sie sind symmetrisch ausgeführt und ermöglichen so über lange Kabelwege
eine störungsfreie Anbindung an symmetrische Verstärker und anderes Equipment.
19
