Artist und Engineer Headphones
Die Headphones-Ausgänge sind als 3-polige 6,3 mm Stereoklinkenbuchsen ausgeführt, die Belegung
des Stereo-
Ausgangs ist wie dargestellt. Der Ausgangspegel ist idealerweise ausgelegt für Kopfhörer mit 200W
oder mehr. Der Einsatz von Kopfhörern mit 8W wird nicht empfohlen, ist jedoch möglich.
Polarität (Phase)
Wahrscheinlich sind Sie bereits mit dem Konzept der Polarität elektrischer Signale vertraut,
da dies in Zusammenhang mit symmetrischen Audiosignalen von höchster Bedeutung ist. Genau wie bei
symmetrischen Signalen, die zur Auslöschung unerwünschter
Einstreuungen genutzt werden, kann dieses Phänomen bei zwei Mikrofonen auftreten, die zur Abnahme
desselben Signals verwendet werden:
Wenn die positive und die negative Ader in einem der beiden Audiokabel vertauscht ist,
löschen sich beide Signale eventuell aus oder der Signalpegel wird gedämpft. Dieser Phasendreher
kann zu einem echten Problem werden, wenn Mikrofone
nah zueinander platziert werden. Daher sollten Sie immer auf die Pin-Belegung achten,
wenn Sie die Verkabelung vornehmen.
Masseanbindung und Schirmung
Die besten Resultate erzielen Sie, wenn Sie mit symmetrischen Leitungen arbeiten, sofern es die
Anschlüsse zulassen.
Zudem sollten alle Signale über ihre Schirmung an einem zentralen,
‚sauberen' Massepunkt geerdet werden. In Ausnahmefällen
stellen Sie zur Vermeidung von Masse- oder Brummschleifen sicher, dass die Kabelschirme
nur auf der Quellseite angeschlossen sind und nicht
auf beiden Seiten.
Wenn Sie gezwungenermaßen unsymmetrische Leitungen verwenden müssen,
können Sie die auftretenden Nebengeräusche mit Hilfe der folgenden Regeln minimieren:
• Bei EINGÄNGEN: Wenn die Signalquelle unsymmetrisch ist, verwenden Sie ein zweiadriges, geschirmtes
Kabel
wie bei einer symmetrischen Verkabelung.
•
•
•
Die Masseanbindung und Schirmung wird häufig als schwarze Magie angesehen und die eben genannten
Regeln dienen nur als grundlegende Anleitung. Wenn in Ihrem System dennoch Brummschleifen auftreten,

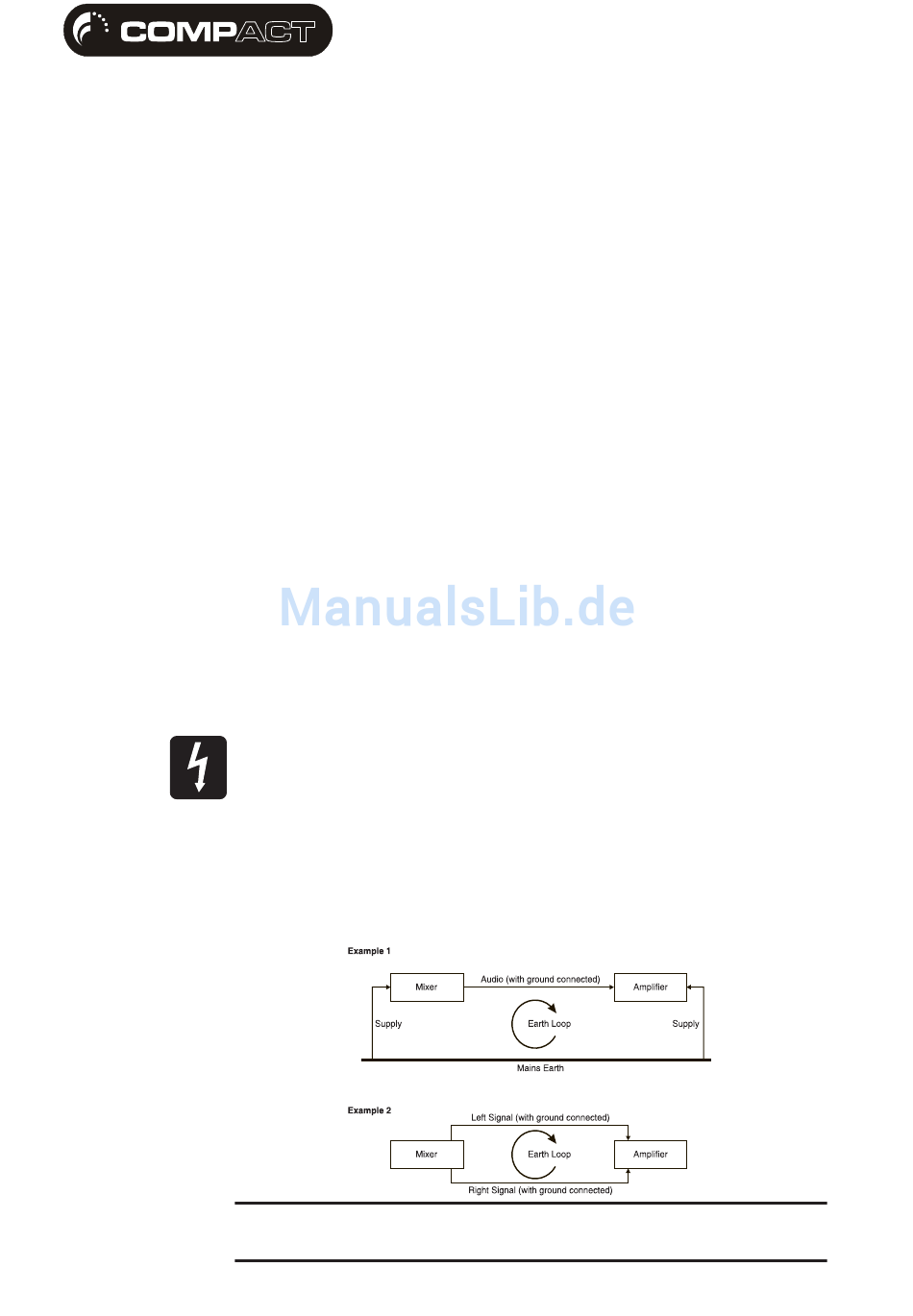

ist das mit großer Wahrscheinlichkeit auf eine Masse- oder Erdschleife zurückzuführen. In der folgenden
Grafik sind zwei Beispiele für die Entstehung einer Masseschleife dargestellt.
20
BEDIENUNGSANLEITUNG
Bei AUSGÄNGEN: Verbinden Sie die Signalader mit dem positiven Pol (+) und den Schirm mit
dem negativen Pol (-) des Ausgangs. Wenn Sie ein zweiadriges, geschirmtes Kabel verwenden,
schließen Sie den Schirm nur auf der Seite des Mischpults an.
Verlegen Sie die Audiokabel bzw. platzieren Sie Ihr Audioequipment auf keinen Fall in der Nähe
von Lichtdimmern oder Lastkabeln.
Einstreuungen werden hörbar gedämpft, wenn Sie Signalquellen mit niedriger Impedanz
(hochwertige Mikrofone oder andere, professionelle Audioprodukte) verwenden. Vermeiden Sie
es, preisgünstige Mikrofone mit hoher Impedanz zu verwenden, da diese auch bei hochwertigen
Kabeln für Einstreuungen anfällig sind.
HINWEIS! Trennen Sie in KEINEM Fall den Massekontakt Ihres
Mischpultes von dem Schutzkontakt des Netzkabels.
