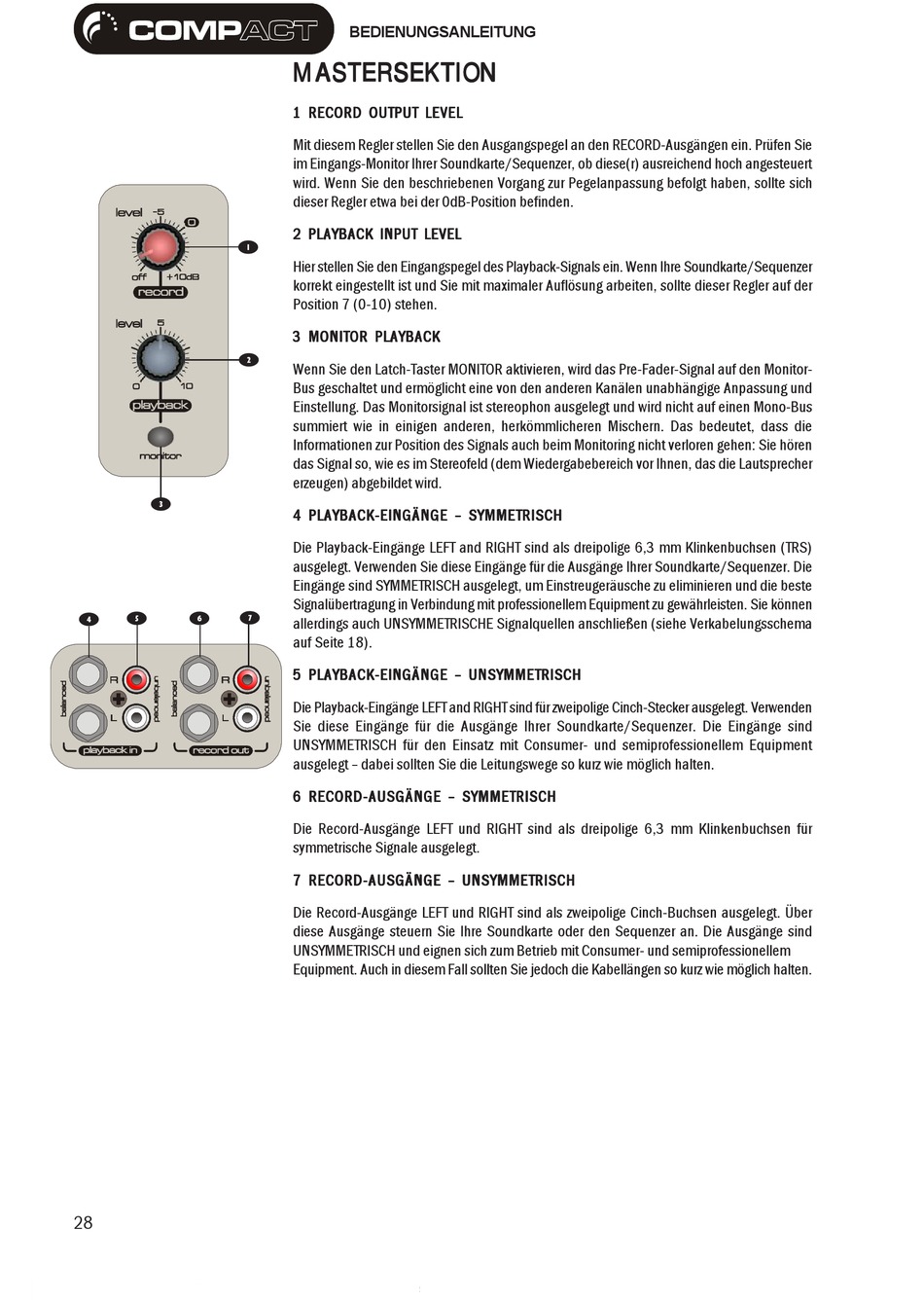

BEDIENUNGSANLEITUNG
MASTERSEKTION MASTERSEKTION MASTERSEKTION MASTERSEKTION MASTERSEKTION
1 RECORD OUTPUT LEVEL 1 RECORD OUTPUT LEVEL 1 RECORD OUTPUT LEVEL
1 RECORD OUTPUT LEVEL 1 RECORD OUTPUT LEVEL
Mit diesem Regler stellen Sie den Ausgangspegel an den RECORD-Ausgängen ein. Prüfen Sie
im Eingangs-Monitor Ihrer Soundkarte/Sequenzer, ob diese(r) ausreichend hoch angesteuert
wird. Wenn Sie den beschriebenen Vorgang zur Pegelanpassung befolgt haben, sollte sich
dieser Regler etwa bei der 0dB-Position befinden.
2 PLAYBACK INPUT LEVEL 2 PLAYBACK INPUT LEVEL 2 PLAYBACK INPUT LEVEL 2 PLAYBACK INPUT LEVEL 2 PLAYBACK INPUT LEVEL
Hier stellen Sie den Eingangspegel des Playback-Signals ein. Wenn Ihre Soundkarte/Sequenzer
korrekt eingestellt ist und Sie mit maximaler Auflösung arbeiten, sollte dieser Regler auf der
Position 7 (0-10) stehen.
3 MONITOR PLAYBACK 3 MONITOR PLAYBACK 3 MONITOR PLAYBACK
3 MONITOR PLAYBACK 3 MONITOR PLAYBACK
Wenn Sie den Latch-Taster MONITOR aktivieren, wird das Pre-Fader-Signal auf den Monitor-
Bus geschaltet und ermöglicht eine von den anderen Kanälen unabhängige Anpassung und
Einstellung. Das Monitorsignal ist stereophon ausgelegt und wird nicht auf einen Mono-Bus
summiert wie in einigen anderen, herkömmlicheren Mischern. Das bedeutet, dass die
Informationen zur Position des Signals auch beim Monitoring nicht verloren gehen: Sie hören
das Signal so, wie es im Stereofeld (dem Wiedergabebereich vor Ihnen, das die Lautsprecher
erzeugen) abgebildet wird.
4 PLAYBACK-EINGÄNGE – SYMMETRISCH 4 PLAYBACK-EINGÄNGE – SYMMETRISCH 4 PLAYBACK-EINGÄNGE – SYMMETRISCH
4 PLAYBACK-EINGÄNGE – SYMMETRISCH 4 PLAYBACK-EINGÄNGE – SYMMETRISCH
Die Playback-Eingänge LEFT and RIGHT sind als dreipolige 6,3 mm Klinkenbuchsen (TRS)
ausgelegt. Verwenden Sie diese Eingänge für die Ausgänge Ihrer Soundkarte/Sequenzer. Die
Eingänge sind SYMMETRISCH ausgelegt, um Einstreugeräusche zu eliminieren und die beste
Signalübertragung in Verbindung mit professionellem Equipment zu gewährleisten. Sie können
allerdings auch UNSYMMETRISCHE Signalquellen anschließen (siehe Verkabelungsschema
auf Seite 18).
5 PLAYBACK-EINGÄNGE – UNSYMMETRISCH 5 PLAYBACK-EINGÄNGE – UNSYMMETRISCH 5 PLAYBACK-EINGÄNGE – UNSYMMETRISCH 5 PLAYBACK-EINGÄNGE – UNSYMMETRISCH 5 PLAYBACK-EINGÄNGE – UNSYMMETRISCH
Die Playback-Eingänge LEFT and RIGHT sind für zweipolige Cinch-Stecker ausgelegt. Verwenden
Sie diese Eingänge für die Ausgänge Ihrer Soundkarte/Sequenzer. Die Eingänge sind
UNSYMMETRISCH für den Einsatz mit Consumer- und semiprofessionellem Equipment
ausgelegt – dabei sollten Sie die Leitungswege so kurz wie möglich halten.
6 RECORD-AUSGÄNGE – SYMMETRISCH 6 RECORD-AUSGÄNGE – SYMMETRISCH
6 RECORD-AUSGÄNGE – SYMMETRISCH 6 RECORD-AUSGÄNGE – SYMMETRISCH 6 RECORD-AUSGÄNGE – SYMMETRISCH
Die Record-Ausgänge LEFT und RIGHT sind als dreipolige 6,3 mm Klinkenbuchsen für
symmetrische Signale ausgelegt.
7 RECORD-AUSGÄNGE – UNSYMMETRISCH 7 RECORD-AUSGÄNGE – UNSYMMETRISCH 7 RECORD-AUSGÄNGE – UNSYMMETRISCH 7 RECORD-AUSGÄNGE – UNSYMMETRISCH 7 RECORD-AUSGÄNGE – UNSYMMETRISCH
Die Record-Ausgänge LEFT und RIGHT sind als zweipolige Cinch-Buchsen ausgelegt. Über
diese Ausgänge steuern Sie Ihre Soundkarte oder den Sequenzer an. Die Ausgänge sind
UNSYMMETRISCH und eignen sich zum Betrieb mit Consumer- und semiprofessionellem
Equipment. Auch in diesem Fall sollten Sie jedoch die Kabellängen so kurz wie möglich halten.
