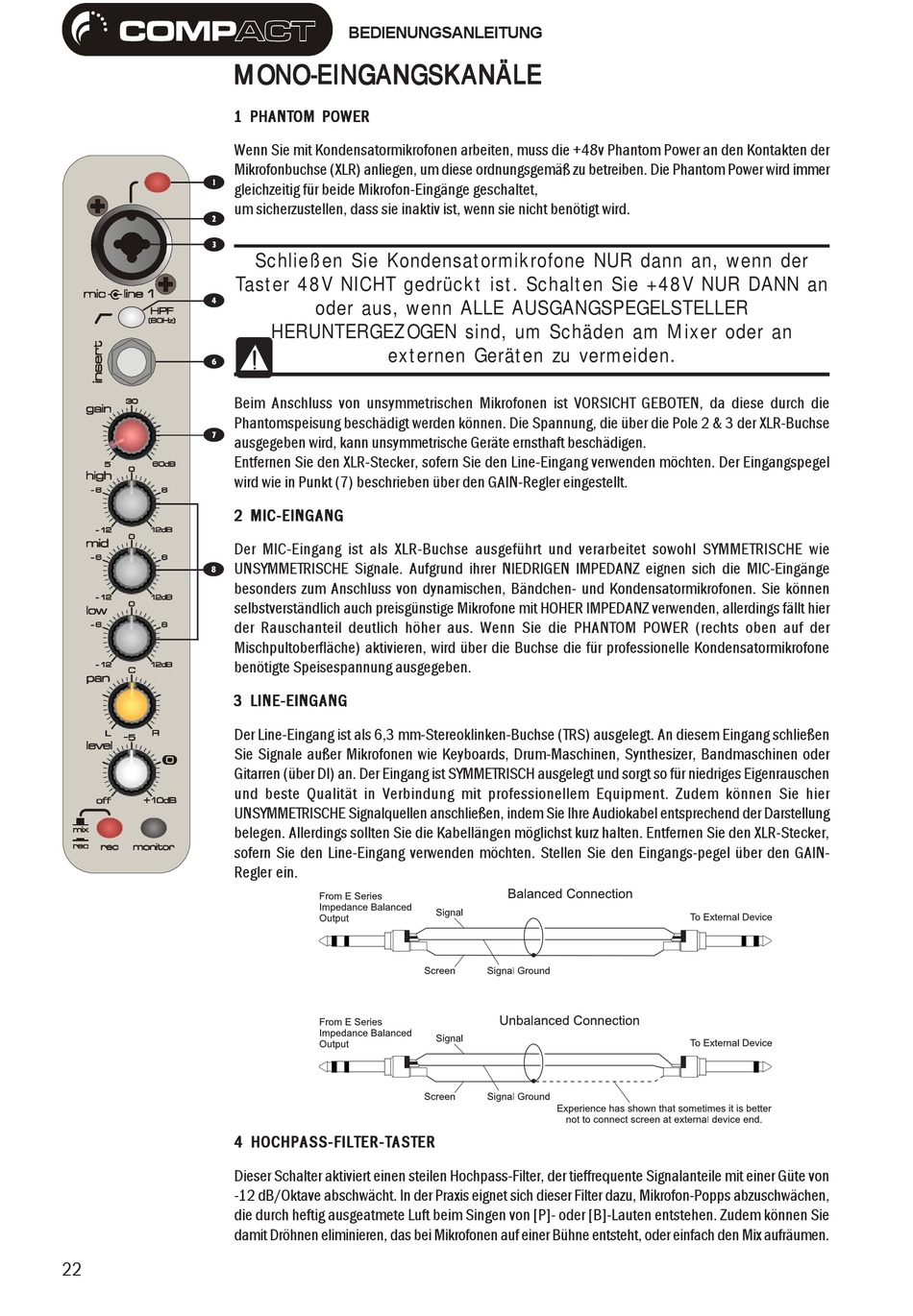

Mono-Eingangskanäle - SoundCraft Compact 4 Bedienungsanleitung

MONO-EINGANGSKANÄLE MONO-EINGANGSKANÄLE MONO-EINGANGSKANÄLE MONO-EINGANGSKANÄLE MONO-EINGANGSKANÄLE
1 PHANTOM POWER 1 PHANTOM POWER 1 PHANTOM POWER
1 PHANTOM POWER 1 PHANTOM POWER
Wenn Sie mit Kondensatormikrofonen arbeiten, muss die +48v Phantom Power an den Kontakten der
Mikrofonbuchse (XLR) anliegen, um diese ordnungsgemäß zu betreiben. Die Phantom Power wird immer
1
gleichzeitig für beide Mikrofon-Eingänge geschaltet,
um sicherzustellen, dass sie inaktiv ist, wenn sie nicht benötigt wird.
2
3
Taster 48V NICHT gedrückt ist. Schalten Sie +48V NUR DANN an
4
6
Beim Anschluss von unsymmetrischen Mikrofonen ist VORSICHT GEBOTEN, da diese durch die
Phantomspeisung beschädigt werden können. Die Spannung, die über die Pole 2 & 3 der XLR-Buchse
7
ausgegeben wird, kann unsymmetrische Geräte ernsthaft beschädigen.
Entfernen Sie den XLR-Stecker, sofern Sie den Line-Eingang verwenden möchten. Der Eingangspegel
wird wie in Punkt (7) beschrieben über den GAIN-Regler eingestellt.
2 MIC-EINGANG 2 MIC-EINGANG
2 MIC-EINGANG 2 MIC-EINGANG 2 MIC-EINGANG
Der MIC-Eingang ist als XLR-Buchse ausgeführt und verarbeitet sowohl SYMMETRISCHE wie
UNSYMMETRISCHE Signale. Aufgrund ihrer NIEDRIGEN IMPEDANZ eignen sich die MIC-Eingänge
8
besonders zum Anschluss von dynamischen, Bändchen- und Kondensatormikrofonen. Sie können
selbstverständlich auch preisgünstige Mikrofone mit HOHER IMPEDANZ verwenden, allerdings fällt hier
der Rauschanteil deutlich höher aus. Wenn Sie die PHANTOM POWER (rechts oben auf der
Mischpultoberfläche) aktivieren, wird über die Buchse die für professionelle Kondensatormikrofone
benötigte Speisespannung ausgegeben.
3 LINE-EINGANG 3 LINE-EINGANG
3 LINE-EINGANG 3 LINE-EINGANG 3 LINE-EINGANG
Der Line-Eingang ist als 6,3 mm-Stereoklinken-Buchse (TRS) ausgelegt. An diesem Eingang schließen
Sie Signale außer Mikrofonen wie Keyboards, Drum-Maschinen, Synthesizer, Bandmaschinen oder
Gitarren (über DI) an. Der Eingang ist SYMMETRISCH ausgelegt und sorgt so für niedriges Eigenrauschen
und beste Qualität in Verbindung mit professionellem Equipment. Zudem können Sie hier
UNSYMMETRISCHE Signalquellen anschließen, indem Sie Ihre Audiokabel entsprechend der Darstellung
belegen. Allerdings sollten Sie die Kabellängen möglichst kurz halten. Entfernen Sie den XLR-Stecker,
sofern Sie den Line-Eingang verwenden möchten. Stellen Sie den Eingangs-pegel über den GAIN-
Regler ein.
4 HOCHPASS-FILTER-TASTER 4 HOCHPASS-FILTER-TASTER
4 HOCHPASS-FILTER-TASTER 4 HOCHPASS-FILTER-TASTER 4 HOCHPASS-FILTER-TASTER
Dieser Schalter aktiviert einen steilen Hochpass-Filter, der tieffrequente Signalanteile mit einer Güte von
-12 dB/Oktave abschwächt. In der Praxis eignet sich dieser Filter dazu, Mikrofon-Popps abzuschwächen,
die durch heftig ausgeatmete Luft beim Singen von [P]- oder [B]-Lauten entstehen. Zudem können Sie
damit Dröhnen eliminieren, das bei Mikrofonen auf einer Bühne entsteht, oder einfach den Mix aufräumen.
22
BEDIENUNGSANLEITUNG
Schließen Sie Kondensatormikrofone NUR dann an, wenn der
oder aus, wenn ALLE AUSGANGSPEGELSTELLER
HERUNTERGEZOGEN sind, um Schäden am Mixer oder an
externen Geräten zu vermeiden.
