7.3.7 Modalità "STAGIONE"
A stufa accesa, quando la temperatura ambiente raggiunge il valore impostato la stufa passa in modalità MODULA o Comfort CLIMA 7.3.7 Modalità "STAGIONE"
All'ultima conferma con OK vengono salvate le impostazioni e si torna automaticamente alla schermata delle icone.
La modalità stagione viene utilizzata principalmente per la gestione di schemi evoluti in presenza di un circuito con accumulo di acqua
La modalità stagione viene utilizzata principalmente per la gestione di schemi evoluti in presenza di un circuito con accumulo d
Per tornare alla schermata iniziale premere contemporaneamente i tasti 1 e 2.
sanitaria (boiler). Nel circuito idraulico BASE l'impostazione ESTATE non è attiva. ! IMPORTANTE
sanitaria (boiler). Nel circuito idraulico BASE l'impostazione ESTATE non è attiva.
In alternativa è possibile uscire a step dai menu tenendo premuto ogni volta il pulsante OK.
7.3.7 Modalità "STAGIONE"
Modalità "STAGIONE"
La modalità stagione viene utilizzata principalmente per la gestione di schemi evoluti in presenza di un circuito con accumulo di acqua
La modalità stagione viene utilizzata principalmente per la gestione di schemi evoluti in presenza di un circuito con accumulo di
sanitaria (boiler). Nel circuito idraulico BASE l'impostazione ESTATE non è attiva.
acqua sanitaria (boiler). Nel circuito idraulico BASE l'impostazione ESTATE non è attiva.
Dallo stato di fig. 15-A (par.7.2) per accedere al MENU UTENTE premere il pulsante OK per 2 volte.
Dallo stato di fig. 15-A (par.7.2) per accedere al MENU UTENTE premere il pulsante OK per 2 volte.
Per accedere alla MODALITA' STAGIONE premere per 6 volte il tasto 2 . Abilitare o disabilitare la funzione utilizzando il tasto OK.
Per accedere alla MODALITA' STAGIONE premere per 6 volte il tasto 2 . Abilitare o disabilitare la funzione utilizzando il tasto O
Per tornare alla schermata iniziale premere contemporaneamente i tasti 1 e 2.
Per tornare alla schermata iniziale premere contemporaneamente i tasti 1 e 2.
In alternativa è possibile uscire a step dai menu tenendo premuto ogni volta il pulsante OK.
In alternativa è possibile uscire a step dai menu tenendo premuto ogni volta il pulsante OK.
Dallo stato di fig. 15-A per accedere al MENU UTENTE premere il pulsante OK per 2 volte.
Per accedere alla MODALITA' STAGIONE premere per 6 volte il tasto 2 . Abilitare o disabilitare la funzione utilizzando il tasto OK.
Dallo stato di fig. 15-A (par.7.2) per accedere al MENU UTENTE premere il pulsante OK per 2 volte.
7.3.8 Menu "VENTILAZIONE"
Per tornare alla schermata iniziale premere contemporaneamente i tasti 1 e 2.
7.3.8 Menu "VENTILAZIONE"
Per accedere alla MODALITA' STAGIONE premere per 6 volte il tasto 2 . Abilitare o disabilitare la funzione utilizzando il tasto OK.
In alternativa è possibile uscire a step dai menu tenendo premuto ogni volta il pulsante OK.
Per tornare alla schermata iniziale premere contemporaneamente i tasti 1 e 2.
In alternativa è possibile uscire a step dai menu tenendo premuto ogni volta il pulsante OK.
Menu "VENTILAZIONE"
7.3.8 Menu "VENTILAZIONE"
Dallo stato di fig. 15-A (par.7.2) per accedere al MENU UTENTE premere il pulsante OK per 2 volte.
Dallo stato di fig. 15-A per accedere al MENU UTENTE premere il pulsante OK per 2 volte. Per accedere al MENU VENTILAZIONE
Dallo stato di fig. 15-A (par.7.2) per accedere al MENU UTENTE premere il pulsante OK per 2 volte.
Per accedere al MENU VENTILAZIONE premere per 7 volte il tasto 2 e confermare con OK.
premere per 7 volte il tasto 2 e confermare con OK. Per selezionare il tipo di funzione utilizzare i tasti 1 e 2 e confermare con il tasto
Per accedere al MENU VENTILAZIONE premere per 7 volte il tasto 2 e confermare con OK.
Per selezionare il tipo di funzione utilizzare i tasti 1 e 2 e confermare con il tasto OK.
OK.
Per selezionare il tipo di funzione utilizzare i tasti 1 e 2 e confermare con il tasto OK.
Dallo stato di fig. 15-A (par.7.2) per accedere al MENU UTENTE premere il pulsante OK per 2 volte.
Per accedere al MENU VENTILAZIONE premere per 7 volte il tasto 2 e confermare con OK.
Per selezionare il tipo di funzione utilizzare i tasti 1 e 2 e confermare con il tasto OK.
Per tornare alla schermata iniziale premere contemporaneamente i tasti 1 e 2.
Per tornare alla schermata iniziale premere contemporaneamente i tasti 1 e 2.
Per tornare alla schermata iniziale premere contemporaneamente i tasti 1 e 2.
In alternativa è possibile uscire a step dai menu tenendo premuto ogni volta il pulsante OK.
In alternativa è possibile uscire a step dai menu tenendo premuto ogni volta il pulsante OK.
In alternativa è possibile uscire a step dai menu tenendo premuto ogni volta il pulsante OK.
Per tornare alla schermata iniziale premere contemporaneamente i tasti 1 e 2.
Manuale uso e manutenzione
Manuale d'uso e manutenzione modelli HYDRO
Manuale d'uso e manutenzione modelli HYDRO
Manuale d'uso e manutenzione modelli HYDRO
UTILIZZANDO QUESTA MODALITA' E' NECESSARIO VERIFICARE CHE DOPO OGNI
SPEGNIMENTO AUTOMATICO IL BRACIERE RIMANGA SEMPRE BEN PULITO IN MODO DA
GARANTIRE UNA CORRETTA ACCENSIONE AUTOMATICA.
Fig.27-A
Fig.27-A
Fig.28
Fig.28
SET TEMPERATURA AMBIENTE:
Con la ventilazione attiva, il settaggio della funzione ambiente gestisce esclusivamente la
modulazione dello scambiatore ad aria. Anche in questo caso si può attivare la lettura della sonda
posta sul display qualora questo venisse installato a parete.
Con il tasto 1 e 2 impostare il settaggio ambiente desiderato e confermare con il tasto OK;
SET TEMPERATURA AMBIENTE:
Attivare o disattivare la lettura della sonda console tramite il tasto 1 e 2 e confermare con OK per
Con la ventilazione attiva, il settaggio della funzione ambiente gestisce esclusivamente la
tornare alla schermata di ventilazione.
modulazione dello scambiatore ad aria. Anche in questo caso si può attivare la lettura della sonda
Fig.29-A posta sul display qualora questo venisse installato a parete.
Fig.29-A
Con il tasto 1 e 2 impostare il settaggio ambiente desiderato e confermare con il tasto OK;

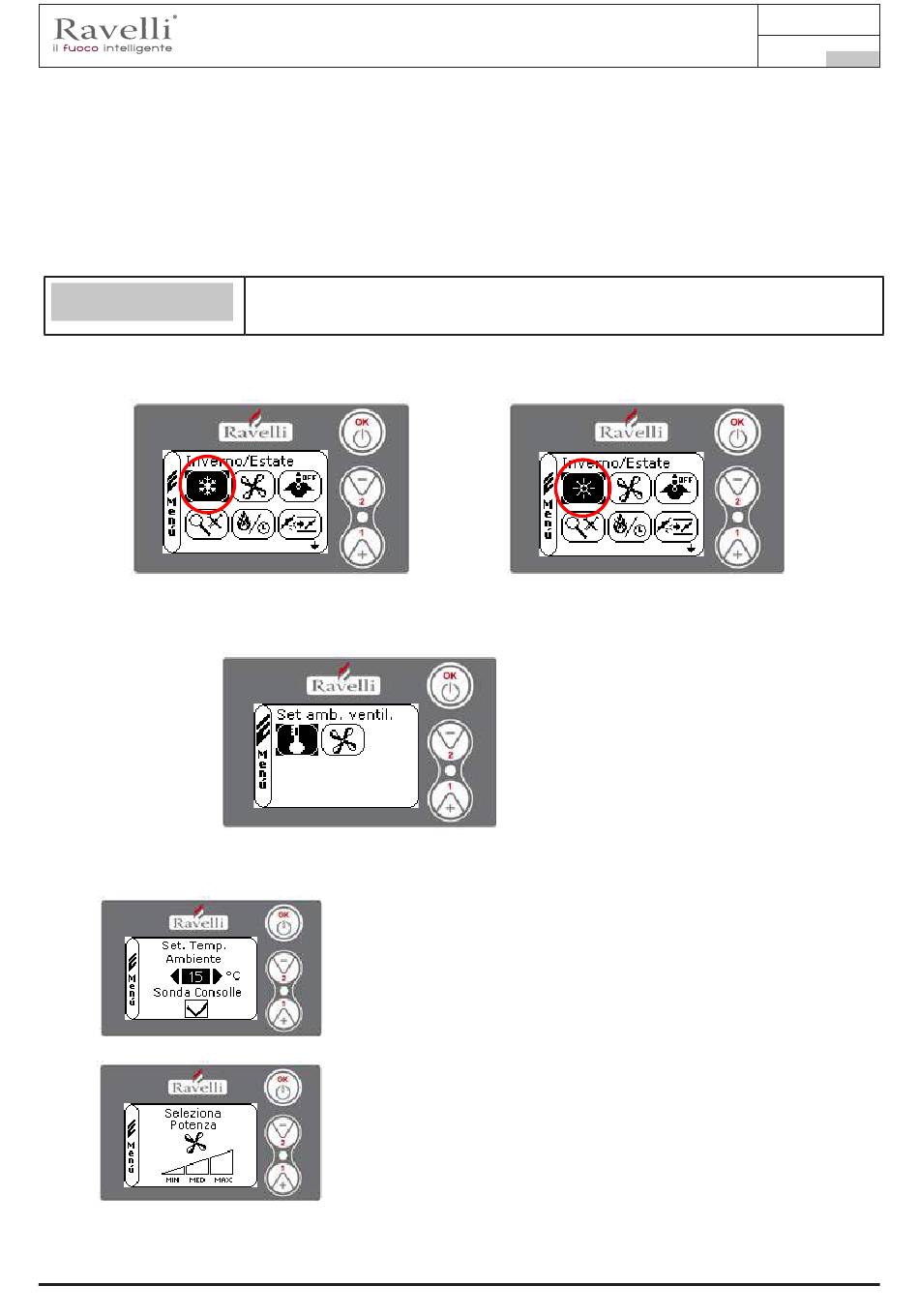

SELEZIONA POTENZA VENTOLA:
Attivare o disattivare la lettura della sonda console tramite il tasto 1 e 2 e confermare con OK per
Con la ventilazione attiva è possibile impostare la potenza della ventola scambiatore
tornare alla schermata di ventilazione.
ambiente, inoltre è possibile anche la disattivazione della stessa portando la barra di velocità a 0.
Fig.29-A
Con il tasto 1 e 2 impostare la potenza della ventola fra le 4 proposte:
SELEZIONA POTENZA VENTOLA:
Confermare con il tasto OK la potenza selezionata per tornare alla schermata di ventilazione
Con la ventilazione attiva è possibile impostare la potenza della ventola scambiatore
ambiente, inoltre è possibile anche la disattivazione della stessa portando la barra di velocità a 0.
Fig.29-B
Fig.29-B
Con il tasto 1 e 2 impostare la potenza della ventola fra le 4 proposte:
Confermare con il tasto OK la potenza selezionata per tornare alla schermata di ventilazione
Fig.29-B
HR 160 SNELLA PLUS
Fig.27-A
Fig.28
SET TEMPERATURA AMBIENTE:
Con la ventilazione attiva, il settaggio della funzione ambiente gestisce esclusivamente la
modulazione dello scambiatore ad aria. Anche in questo caso si può attivare la lettura de
posta sul display qualora questo venisse installato a parete.
Con il tasto 1 e 2 impostare il settaggio ambiente desiderato e confermare con il tasto OK
Attivare o disattivare la lettura della sonda console tramite il tasto 1 e 2 e confermare con
tornare alla schermata di ventilazione.
SELEZIONA POTENZA VENTOLA:
Con la ventilazione attiva è possibile impostare la potenza della ventola scambiatore
ambiente, inoltre è possibile anche la disattivazione della stessa portando la barra di velo
Con il tasto 1 e 2 impostare la potenza della ventola fra le 4 proposte:
OFF MIN MED MAX
OFF MIN
Confermare con il tasto OK la potenza selezionata per tornare alla schermata di ventilazio
OFF MIN MED MAX
