Kommunikationsmodule 9300 vector
Übersicht Vernetzung

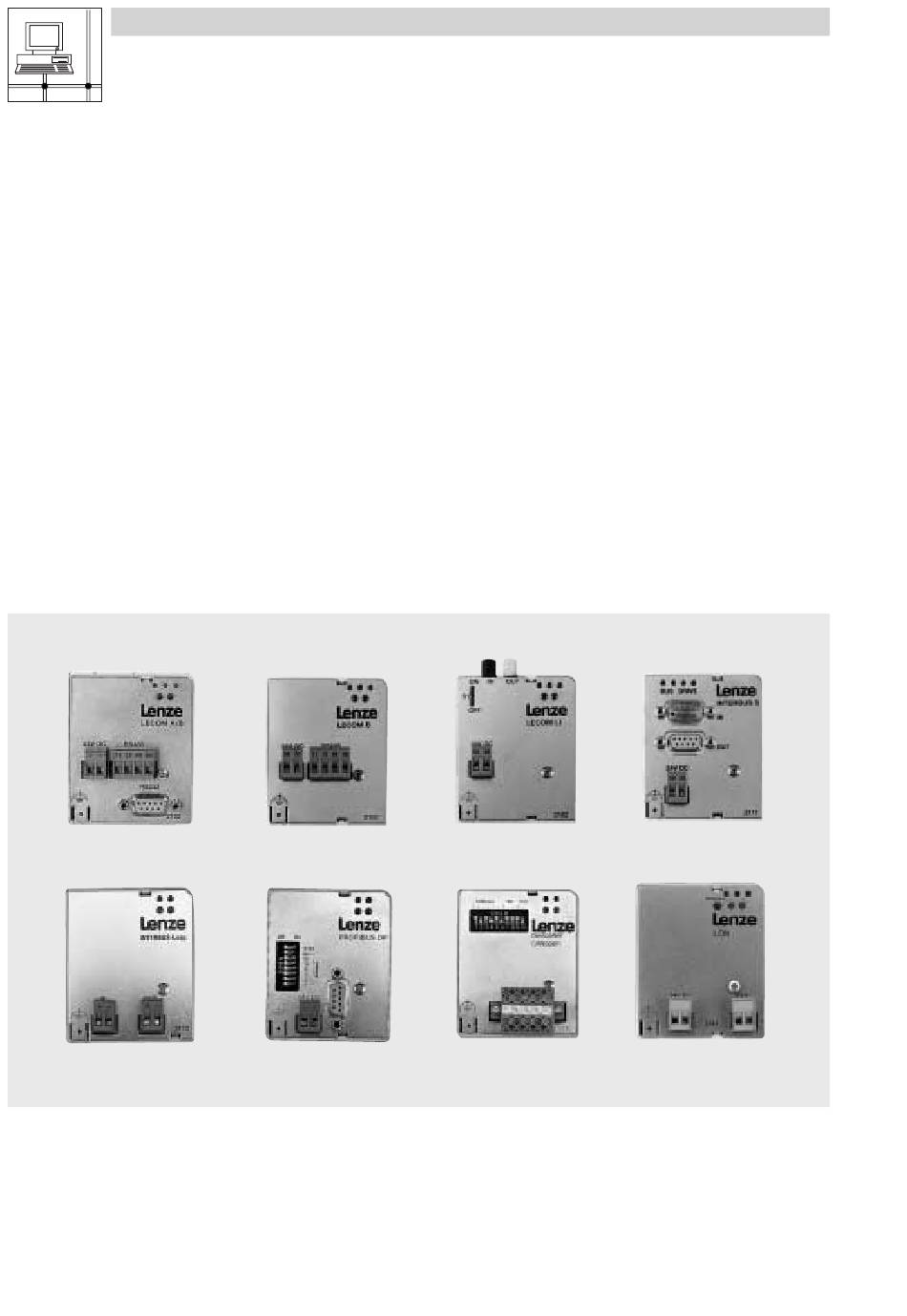

Die Frequenzumrichter 9300 vector können über aufsteck-
bare Kommunikationsmodule mit einem Leitsystem (SPS
oder PC) vernetzt werden.
Vernetzung über RS232/485
Es stehen drei Ausführungen zur Verfügung:
– RS232/485 (LECOM-A/B)
Die RS232- und RS485-Schnittstellen sind als 9polige
SUB-D-Buchse ausgeführt. Für die RS485-Schnitt-
stelle steht zusätzlich eine Schraubklemme zum Durch-
reichen zum nächsten Frequenzumrichter zur Verfügung.
– RS485 (LECOM-B)
– Lichtwellenleiter (LECOM-LI)
Die störsichere und kostengünstige Vernetzung über
Lichtwellenleiter (LWL) erfolgt mit einer Kunststoffader.
Der LWL wird einfach über eine LWL-Buchse an der
Baugruppe adaptiert. Für das Leitsystem bieten wir
Ihnen LWL-Adapter, die auf die Schnittstelle des
Leitrechners aufgesteckt werden.
Die Kommunikation über alle drei Schnittstellen erfolgt
über das Lenze-Protokoll LECOM. Das LECOM-Protokoll
haben wir für Ihre Anwendungen komplett offengelegt. Es
sind Komponenten für verschiedene Systeme erhältlich,
die dieses Protokoll unterstützen (z.B. Simatic S5), so dass
eine einfache Einbindung in eine Steuerung gegeben ist.
Kommunikationsmodule
38
FU 9300 vector de 12/02
Vernetzung über LON
– Das LON-Modul findet Einsatz in der Gebäude- und
Umwelttechnik.
Vernetzung über CANopen oder DeviceNet
– Mit dem Modul DeviceNet/CANopen können die
Datenübertragungsgeschwindigkeit und die Adresse
über DIP-Schalter vorgegeben werden. Insbesondere
in Servicefällen ist dieses Modul hilfreich. Es lässt sich
über einen DIP-Schalter zwischen DeviceNet und
CANopen umschalten. Der Feldbus DeviceNet hat sich
besonders im asiatischen und amerikanischen Raum
durchgesetzt.
Vernetzung über Leitsysteme mit hoher
Prozessgeschwindigkeit
– INTERBUS
Die INTERBUS-Ankopplung erfolgt direkt an den
Fernbus. Bei der Anbindung wird das DRIVECOM Profil
21 unterstützt. Die Vernetzung erfolgt komfortabel über
9polige Sub-D-Stecker.
– INTERBUS-Loop
– PROFIBUS
Slave-Ankoppelmodul mit dem Kommunikationsprofil
PROFIBUS-DP.
