7.3.5 Collegamento dell'alimentazione
della telecamera
Un errato cablaggio dell'alimentazione
può danneggiare in maniera irreversibile la
telecamera.
Per collegare l'alimentazione utilizzare i connettori
estraibili in dotazione.
Eseguire un cablaggio corretto in base alla tensione
di alimentazione richiesta dalla telecamera.
Consumo massimo per telecamera e ottiche: 13W
Cavi di alimentazione da utilizzare: AWG16 (1,5mm²).
7.3.5.1 Collegamento dell'alimentazione
della telecamera in 12Vdc e 24Vac (senza
alimentatore)
In queste versioni la tensione di ingresso
sarà la tensione di alimentazione della
telecamera/ottica.
Estrarre il connettore rimovibile dalla scheda (J7).
Effettuare il cablaggio tra il connettore rimovibile e i
morsetti di alimentazione della telecamera. Reinserire
il connettore nella scheda.
J7

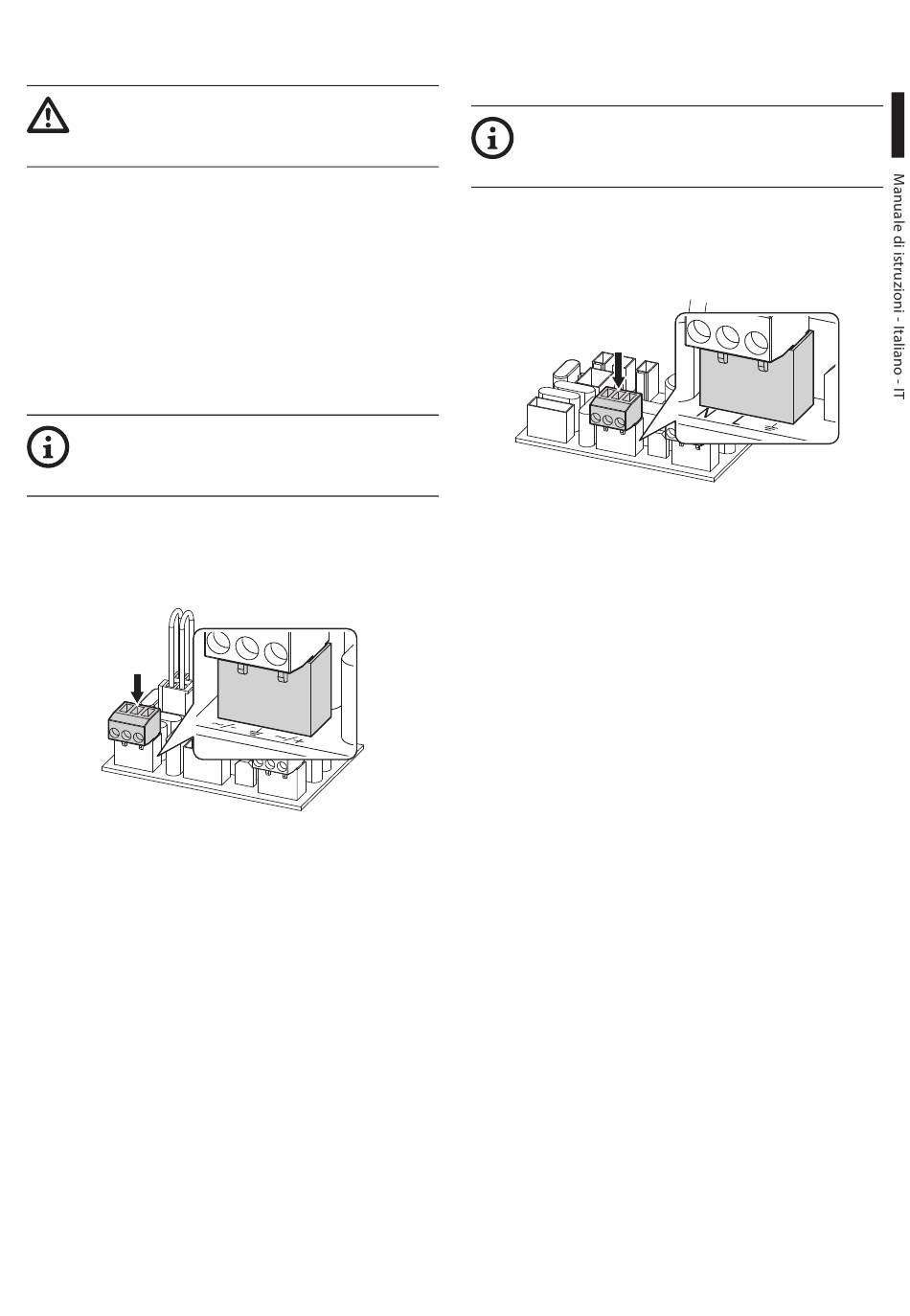

Fig. 26
MNVCMHX_1432_IT
7.3.5.2 Collegamento dell'alimentazione
della telecamera in 120Vac e 230Vac (senza
alimentatore)
In queste versioni la tensione di ingresso
sarà la tensione di alimentazione della
telecamera/ottica.
Estrarre il connettore rimovibile dalla scheda (J6).
Effettuare il cablaggio tra il connettore rimovibile e i
morsetti di alimentazione della telecamera. Reinserire
il connettore nella scheda.
J6
Fig. 27
25
