3. Produktlieferung

WARNUNG
Quetschung der Füße
Tod oder ernsthafte Personenschäden
- Tragen Sie beim Transport Sicherheitsschuhe und
stapeln Sie die Kartons nicht.
VORSICHT
Schweres Heben
Leichte oder mittelschwere Personenschäden
- Verwenden Sie zum Anheben des Produkts eine
geeignete Hebevorrichtung.
- Befolgen Sie die örtlich geltenden Vorschriften.

3.1 Transportieren des Produkts

Um Transportschäden zu vermeiden, darf der CUE-Frequenzum-
richter erst am Installationsort ausgepackt werden.
3.2 Prüfen des Produkts
Stellen Sie bei der Anlieferung sicher, dass die Verpackung keine
Beschädigungen aufweist und dass das Gerät komplett ist. Wen-
den Sie sich bei Transportschäden bitte an das Transportunter-
nehmen.
Bitte beachten Sie, dass der CUE in einer Verpackung geliefert
wird, die nicht für die Lagerung im Freien geeignet ist.

3.3 Lieferumfang

Die Verpackung enthält einen oder mehrere Beutel mit Zubehör,
die Dokumentation und das Gerät selbst. Siehe Abb. 2.
Dokumentation
Beutel mit
Zubehör

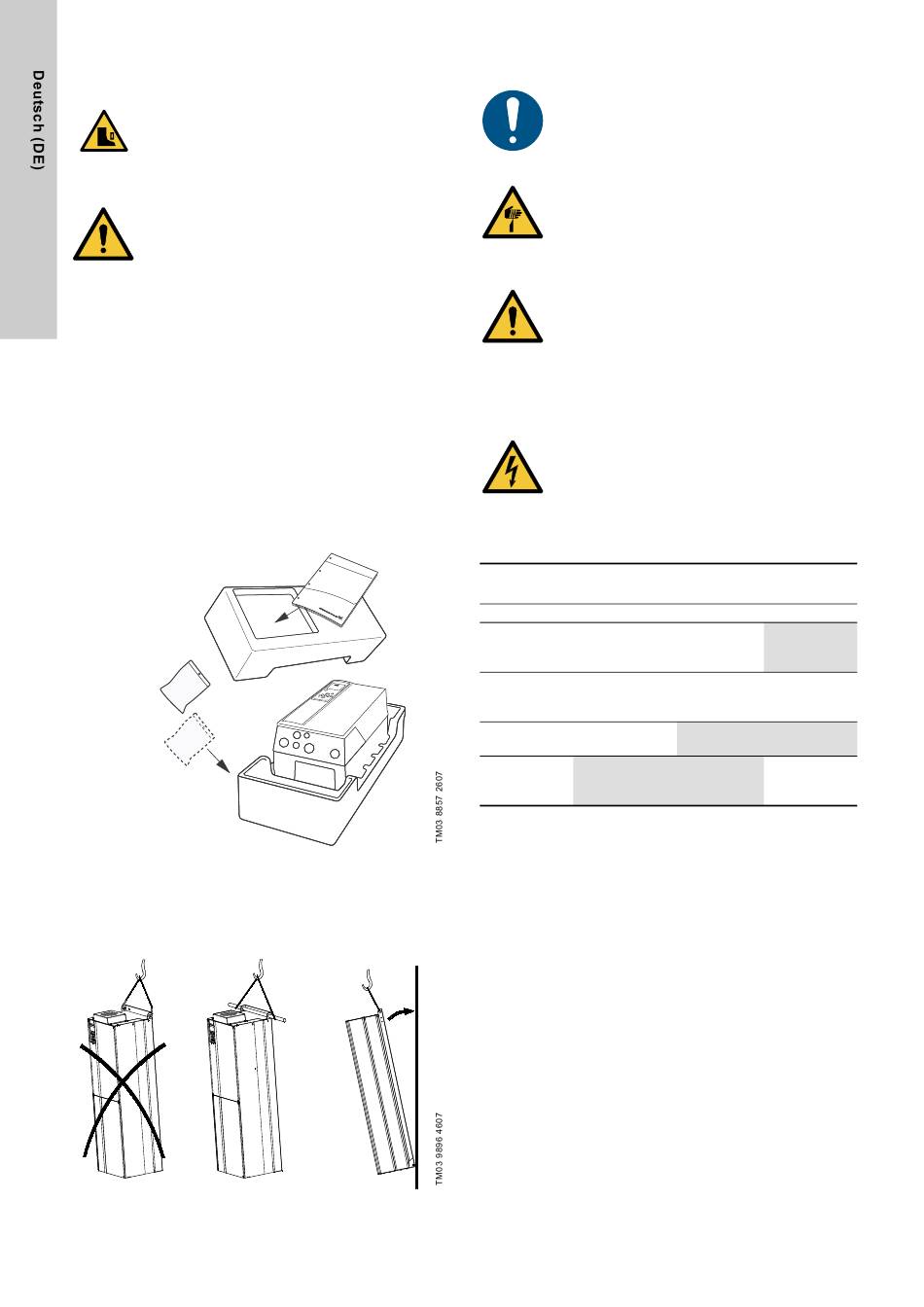

Abb. 2 Verpackung des CUE-Frequenzumrichters
3.3.1 Anheben des CUE
Heben Sie das Produkt immer an den Hebeaugen an. Verwenden
Sie einen Stab, um ein Verbiegen oder Ausreißen der Hebeaugen
zu vermeiden. Siehe Abb. 3.
Abb. 3 Empfohlene Vorgehensweise zum Anheben
4
4. Bedingungen für die Installation
Alle Installations-, Wartungs- und Inspektionsarbei-
ten dürfen nur durch geschultes Personal ausgeführt
werden.
WARNUNG
Scharfer Gegenstand
Tod oder ernsthafte Personenschäden
- Verwenden Sie beim Auspacken des Produkts
Sicherheitsmesser und Schutzhandschuhe.
WARNUNG
Schweres Heben
Tod oder ernsthafte Personenschäden
- Verwenden Sie zum Anheben des Produkts eine
geeignete Hebevorrichtung.
- Befolgen Sie die örtlich geltenden Vorschriften.
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
- Stellen Sie vor Beginn jeglicher Arbeiten am Pro-
dukt sicher, dass die Stromversorgung mindestens
so lange wie unten angegeben ausgeschaltet ist
und nicht versehentlich wieder eingeschaltet wer-
den kann.
- Das Berühren der elektrischen Bauteile kann tödli-
che Verletzungen verursachen, auch wenn der
CUE ausgeschaltet ist.
Versorgungs-
spannung
4 Minuten
0,75 bis 3,7 kW
200-240 V
(1 bis 5 PS)
0,55 bis 7,5 kW
380-500 V
(0,75 bis 10 PS)
0,75 bis 7,5 kW
525-600 V
(1 bis 10 PS)
525-690 V
Die Wartezeit darf nur kürzer sein, wenn dies auf dem Typen-
schild des jeweiligen Produkts explizit angegeben ist.
Sicherheitsvorschriften
• Durch Drücken der AUS-Taste am Bedienfeld wird der CUE
nicht von der Stromversorgung getrennt. Die Taste darf des-
halb nicht als Schutzschalter verwendet werden.
• Der CUE muss ordnungsgemäß geerdet werden und einen
Schutz gegen indirektes Berühren gemäß örtlich geltenden
Vorschriften aufweisen.
• Der Ableitstrom gegen Erde ist größer als 3,5 mA.
• Geräte mit der Schutzart IP20/21 dürfen nicht frei zugänglich
installiert werden. Sie müssen in einem Schaltschrank einge-
baut werden.
• Geräte mit der Schutzart IP54/55 dürfen ohne zusätzlichen
Schutz vor Witterungseinflüssen, wie z. B. Sonneneinstrah-
lung, nicht im Freien installiert werden.
• Die STO-Sicherheitsfunktion trennt den CUE nicht von der
Stromversorgung. Sie darf deshalb nicht als Schutzschalter
verwendet werden.
• Die STO-Funktion kann ungewollte Bewegungen durch
äußere Kräfte, z. B. Gegendruck, die auf den Motor wirken,
nicht verhindern. Die Motorwelle muss abgedeckt werden.
Beachten Sie immer die örtlich geltenden Vorschriften bezüglich
Kabelquerschnitt sowie Kurzschluss- und Überstromschutz.
Mindest-Wartezeit
15 Minuten 20 Minuten
5,5 bis 45 kW
(7,5 bis 60
PS)
11 bis 90 kW 110-250 kW
(15 bis 125 (150 bis 350
PS) PS)
11 bis 250 kW
(15 bis 350
PS)
