6.5.9 Netzanschluss, Gehäuse B3 und B4
Drehmoment Nm [ft (lb)]
Gehäuse
Netz
B3
1,8 (1,3)
1,8 (1,3)
B4
4,5 (3,3)
4,5 (3,3)
1. Schließen Sie den Erdleiter an die Klemme 95 (PE) an. Siehe
Abb.
25
und 26.
2. Schließen Sie die Leiter des Netzkabels an die Klemmen 91
(L1), 92 (L2) und 93 (L3) an.
3. Befestigen Sie das Netzkabel mit einer Kabelschelle.
6.5.10 Motoranschluss, Gehäuse B3 und B4
1. Schließen Sie den Erdleiter an die Klemme 99 (PE) an. Siehe
Abb.
25
und 26.
2. Schließen Sie die Leiter des Motorkabels an die Klemmen 96
(U), 97 (V) und 98 (W) an.
3. Befestigen Sie das abgeschirmte Kabel mit einer Kabel-
schelle.
1

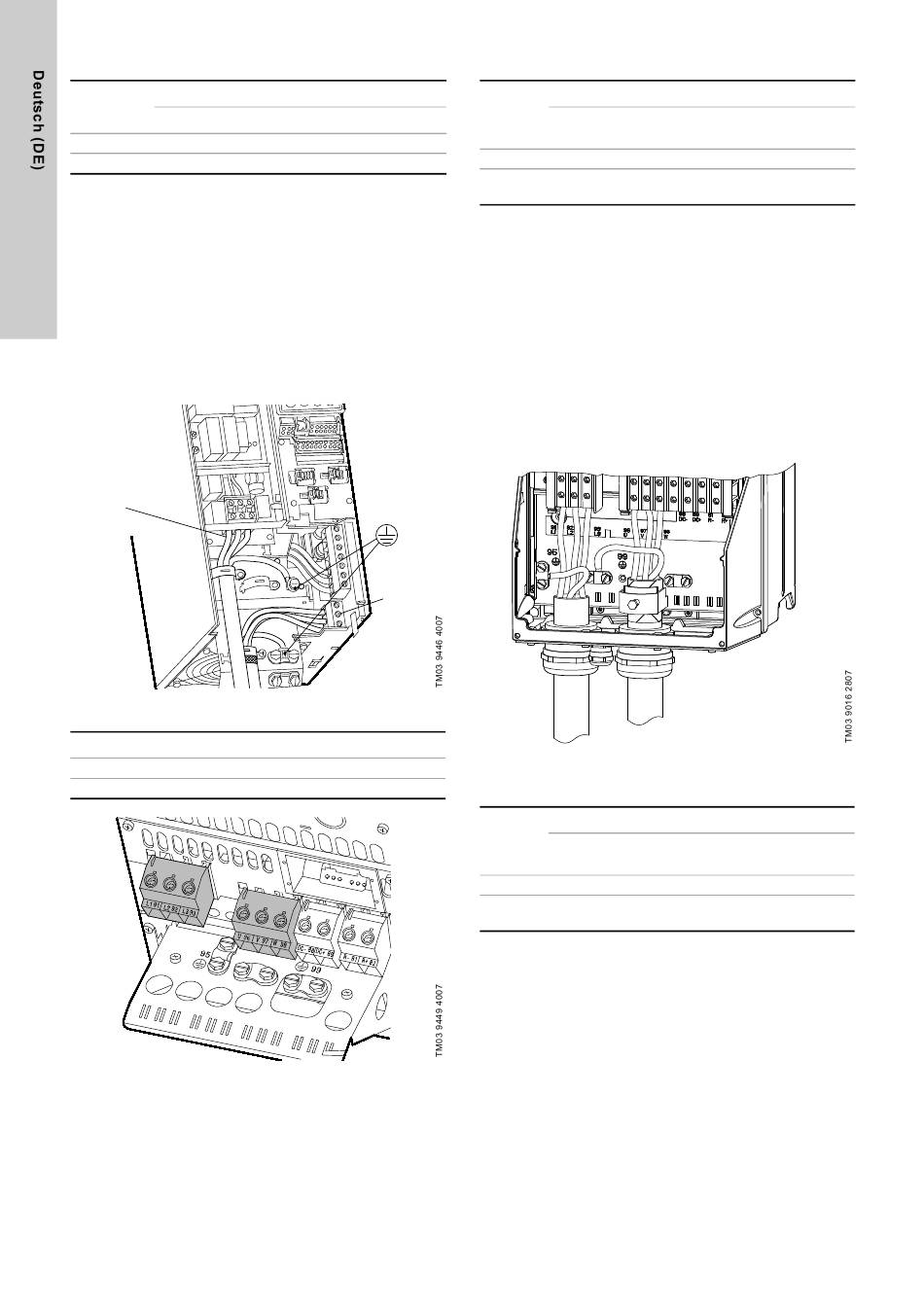

Abb. 25 Netz- und Motoranschluss, Gehäuse B3
Pos.
Beschreibung
1
Netz
2
Motor
Abb. 26 Netz- und Motoranschluss, Gehäuse B4
12
Motor
Schutzerde
Relais
3 (2,2)
0,6 (0,4)
3 (2,2)
0,6 (0,4)
2
6.5.11 Netzanschluss, Gehäuse C1 und C2
Drehmoment Nm [ft (lb)]
Gehäuse
Netz
C1
10 (7,4)
1)
2)
14
/24
C2
1)
2)
(10,3
/17,7
)
(10,3
1)
2
Leiterquerschnitt ≥ 95 mm
2)
2
Leiterquerschnitt ≥ 95 mm
1. Schließen Sie den Erdleiter an die Klemme 95 (PE) an. Siehe
Abb. 27.
2. Schließen Sie die Leiter des Netzkabels an die Klemmen 91
(L1), 92 (L2) und 93 (L3) an.
6.5.12 Motoranschluss, Gehäuse C1 und C2
1. Schließen Sie den Erdleiter an die Klemme 99 (PE) an. Siehe
Abb. 27.
2. Schließen Sie die Leiter des Motorkabels an die Klemmen 96
(U), 97 (V) und 98 (W) an.
3. Befestigen Sie das abgeschirmte Kabel mit einer Kabel-
schelle.
Abb. 27 Netz- und Motoranschluss, Gehäuse C1 und C2
6.5.13 Netzanschluss, Gehäuse C3 und C4
Drehmoment Nm [ft (lb)]
Gehäuse
Netz
C3
10
1)
2)
14
/24
C4
1)
2)
(10,3
/17,7
)
(10,3
1)
2
Leiterquerschnitt ≥ 95 mm
2)
Leiterquerschnitt ≥ 95 mm
2
1. Schließen Sie den Erdleiter an die Klemme 95 (PE) an. Siehe
Abb.
28
und 29.
2. Schließen Sie die Leiter des Netzkabels an die Klemmen 91
(L1), 92 (L2) und 93 (L3) an.
3. Befestigen Sie das Netzkabel mit einer Kabelschelle.
Schut-
Motor
Relais
zerde
10 (7,4)
3 (2,2)
0,6 (0,4)
1)
2)
14
/24
3 (2,2)
0,6 (0,4)
1)
2)
/17,7
)
( ≥ 4/0 AWG).
( ≥ 4/0 AWG).
Schut-
Motor
Relais
zerde
10
3 (2,2)
0,6 (0,4)
1)
2)
14
/24
3 (2,2)
0,6 (0,4)
1)
2)
/17,7
)
( ≥ 4/0 AWG).
( ≥ 4/0 AWG).
