6.5.3 Netzanschluss, Gehäuse A2 und A3
Vergewissern Sie sich, dass die Netzspannung und
die Frequenz den auf dem Typenschild des CUE und
des Motors angegebenen Werten entsprechen.
Drehmoment Nm [ft (lb)]
Gehäuse
Netz Motor
A2 1,8 (1,3) 1,8 (1,3)
A3 1,8 (1,3) 1,8 (1,3)
1. Befestigen Sie die Montageplatte mit zwei Schrauben.

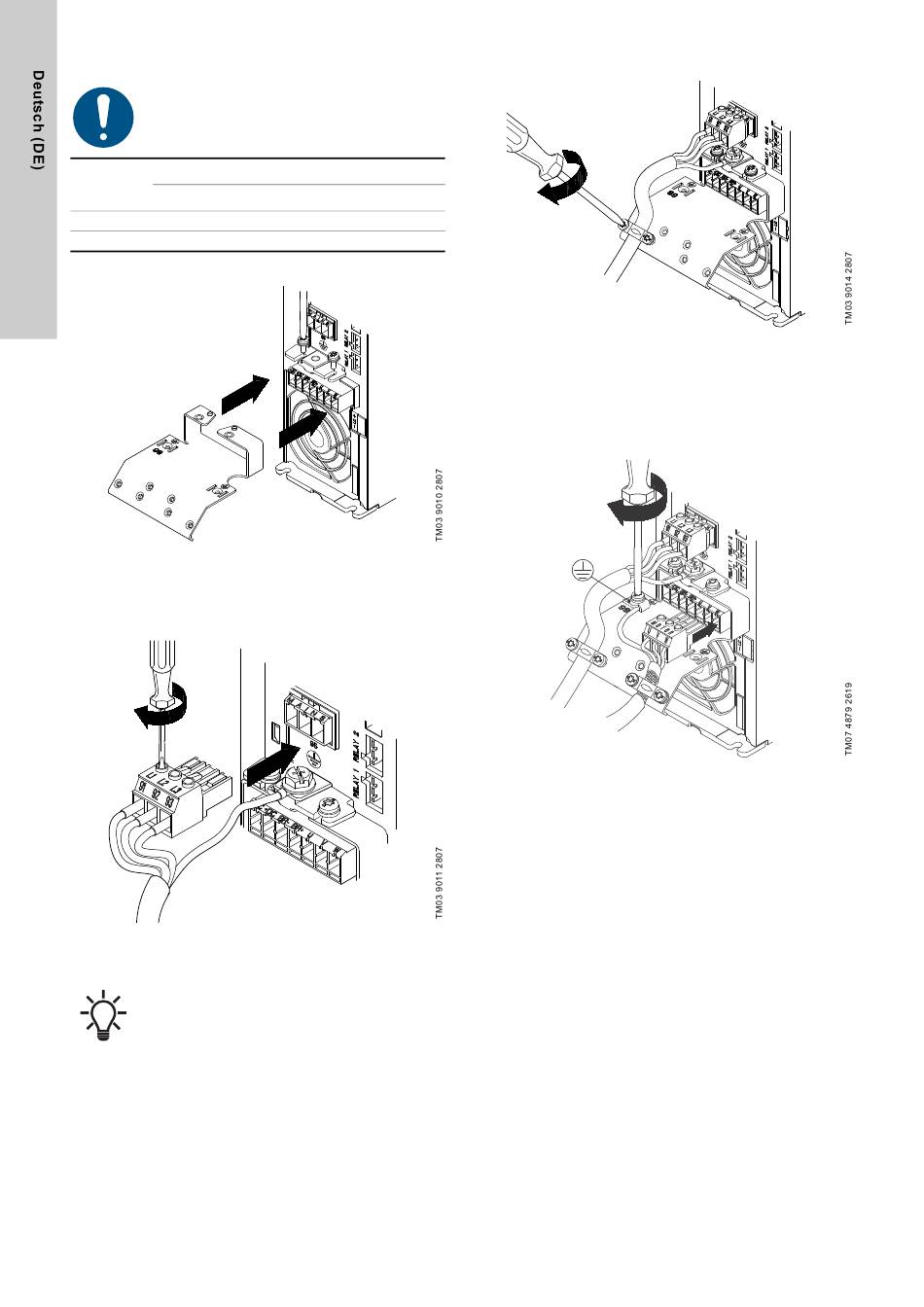

Abb. 17 Anbauen der Montageplatte
2. Schließen Sie den Schutzleiter an die Klemme 95 (PE) und
die Leiter des Netzkabels an die Klemmen 91 (L1), 92 (L2)
und 93 (L3) des Netzsteckers an.
Abb. 18 Anschließen des Schutzleiters und der Leiter des
Netzkabels
Verwenden Sie für den Anschluss an ein Einphasen-
netz L1 und L2.
10
Schutzerde Relais
3 (2,2) 0,6 (0,4)
3 (2,2) 0,6 (0,4)
3. Befestigen Sie das Netzkabel an der Montageplatte.
Abb. 19 Befestigen des Netzkabels
6.5.4 Motoranschluss, Gehäuse A2 und A3
1. Schließen Sie den Schutzleiter an die Klemme 99 (PE) an, die
sich auf der Montageplatte befindet.
2. Schließen Sie die Leiter des Motorkabels an die Klemmen 96
(U), 97 (V) und 98 (W) des Motorsteckers an.
Abb. 20 Anschließen des Schutzleiters und der Leiter des
Motorkabels
3. Stecken Sie den Motorstecker in den mit "MOTOR" beschrifte-
ten Anschluss.
4. Befestigen Sie das abgeschirmte Kabel mit einer Kabelschelle
an der Montageplatte.
