6.1.2 Schutz vor Kurzschlüssen, Sicherungen
Der CUE und das Versorgungssystem müssen vor Kurzschlüssen
geschützt werden.
Grundfos gibt vor, dass der Kurzschlussschutz über die in
Abschnitt 12.3.3 Kabelquerschnitt für Signalklemmen
ten Sicherungen realisiert wird.
Der CUE ist bei einem Kurzschluss am Motorausgang vollständig
geschützt.
6.1.3 Zusätzlicher Schutz
WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
- Der Ableitstrom gegen Erde ist größer als 3,5 mA.
Wird der CUE an eine Elektroinstallation angeschlossen, die über
eine Fehlerstrom-Schutzeinrichtung (RCD) zum zusätzlichen
Schutz verfügt, muss der Schutzschalter mit folgenden Symbolen
gekennzeichnet sein:
Der Schutzschalter muss vom Typ B sein.
Bei der Auswahl der Fehlerstrom-Schutzeinrichtung muss der
gesamte Ableitstrom aller in der Anlage installierten elektrischen
Geräte berücksichtigt werden.
Der Ableitstrom des CUE im Normalbetrieb ist im Abschnitt
12.4 Elektrische Daten angegeben.
Während der Inbetriebnahme und bei asymmetrischen Versor-
gungsnetzen kann der Ableitstrom höher als im Normalbetrieb
sein. Dies kann zum Auslösen der RCD führen.
6.1.4 Motorschutz
Für die Pumpe ist kein externer Motorschutz erforderlich. Der
CUE schützt den Motor vor thermischer Überlastung und gegen
Blockieren.
6.1.5 Überstromschutz
Der CUE besitzt einen integrierten Überstromschutz, der als
Überlastschutz für den Motorausgang dient.
6.1.6 Überspannungsschutz
Der CUE ist gemäß EN 61800-3, zweite Umgebung, vor Über-
spannung geschützt.

6.2 EMV-gerechte Installation

Um die EMV-Vorschriften zu erfüllen, darf nur ein
abgeschirmtes Motorkabel verwendet werden.
In diesem Abschnitt finden Sie Empfehlungen für eine EMV-
gerechte Installation des CUE. Befolgen Sie diese Anweisungen,
damit die Anforderungen der EN 61800-3 für die erste Umgebung
erfüllt werden.
• Verwenden Sie in Anwendungen ohne Ausgangsfilter nur
Motor- und Signalkabel mit geflochtener Metallabschirmung.
• Für die Versorgungskabel gibt es keine speziellen Vorgaben.
Ggf. müssen jedoch örtlich geltende Vorschriften beachtet
werden.
• Bringen Sie die Abschirmung so dicht wie möglich an den
Anschlussklemmen an. Siehe Abb. 7.
• Verdrillen Sie nicht die Enden der Abschirmung. Siehe Abb. 9.
Verwenden Sie stattdessen Kabelschellen oder EMV-Kabel-
verschraubungen.
• Schließen Sie die Abschirmung der Motor- und Signalkabel an
beiden Enden an Masse an. Siehe Abb. 10. Verfügt die Steue-
rung über keine Kabelschellen, schließen Sie nur die Abschir-
mung am CUE an. Siehe Abb. 11.
aufgeführ-
RCD
• Verwenden Sie möglichst keine ungeschirmten Motor- und
Signalkabel in Schaltschränken, in denen Frequenzumrichter
eingebaut sind.
• Halten Sie das Motorkabel in Anwendungen ohne Ausgangsfil-
ter so kurz wie möglich, um den Geräuschpegel zu begrenzen
und Ableitströme zu minimieren.
• Die Schrauben der Masseverbindung müssen immer fest
angezogen werden, unabhängig davon, ob ein Kabel montiert
ist oder nicht.
• Falls möglich, verlegen Sie Netz-, Motor- und Signalkabel in
der Anlage getrennt voneinander.
Durch andere Installationsverfahren können ggf. ähnliche EMV-
Ergebnisse erzielt werden, sofern die Regeln der Technik befolgt
werden.

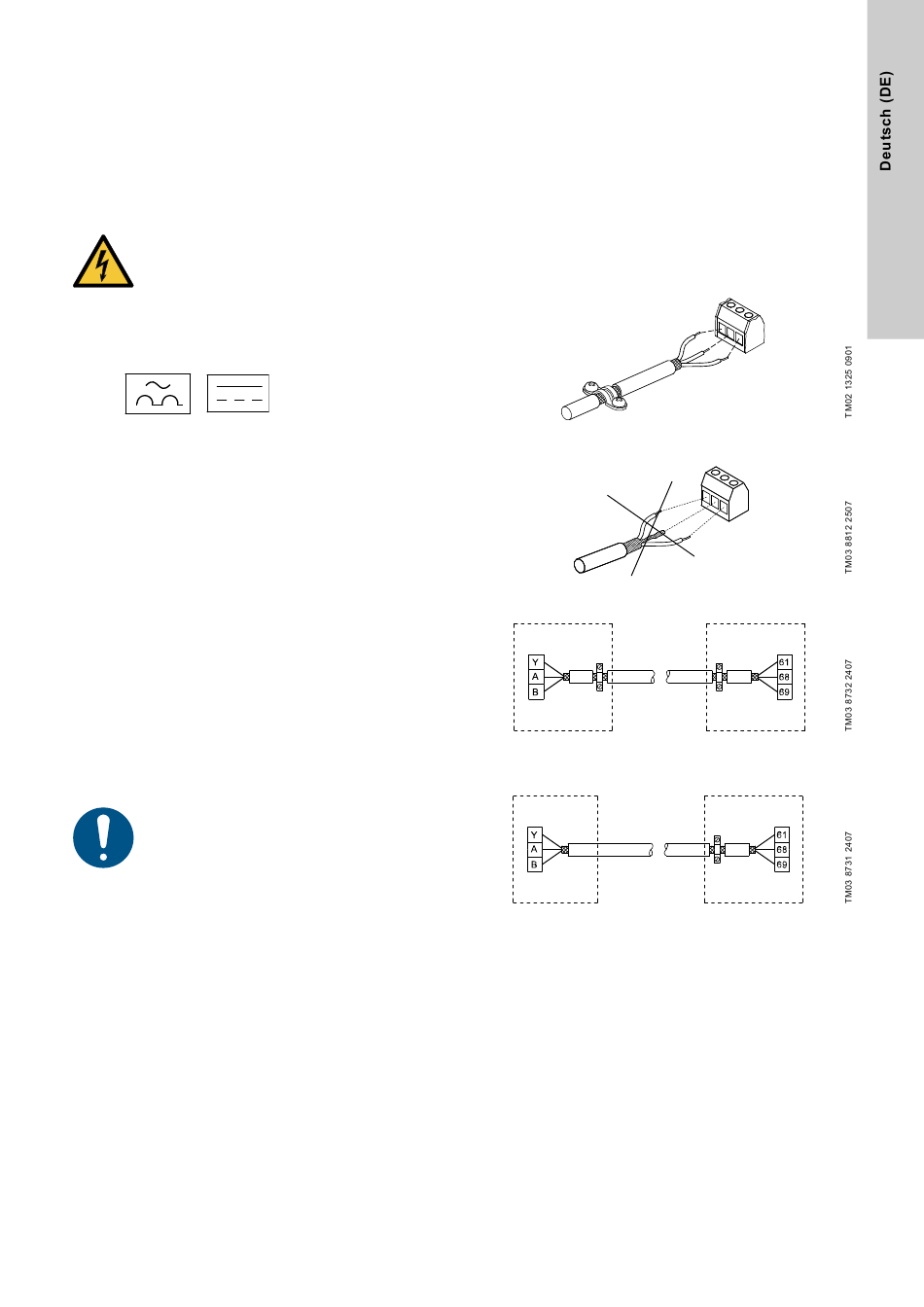

Abb. 8 Beispiel für ein abisoliertes Kabel mit Abschirmung
Abb. 9 Enden der Abschirmung nicht verdrillen
Steuerung
Abb. 10 Beispiel für den Anschluss eines dreiadrigen Buska-
bels mit einer Abschirmung an beiden Enden
Steuerung
Abb. 11 Beispiel für den Anschluss eines dreiadrigen Buska-
bels mit einer Abschirmung auf der Seite des CUE
(Steuerung ohne Kabelschellen)
CUE
CUE
7
