Grundfos CUE Montage- Und Betriebsanleitung Seite 11

6.5.5 Netzanschluss, Gehäuse A4 und A5
Drehmoment Nm [ft (lb)]
Gehäuse
Netz Motor
A4 1,8 (1,3) 1,8 (1,3)
A5 1,8 (1,3) 1,8 (1,3)
1. Schließen Sie den Erdleiter an die Klemme 95 (PE) an. Siehe
Abb. 21.
2. Schließen Sie die Leiter des Netzkabels an die Klemmen 91
(L1), 92 (L2) und 93 (L3) des Netzsteckers an.
3. Stecken Sie den Netzstecker in den mit "MAINS" beschrifteten
Anschluss.
4. Befestigen Sie das Netzkabel mit einer Kabelschelle.

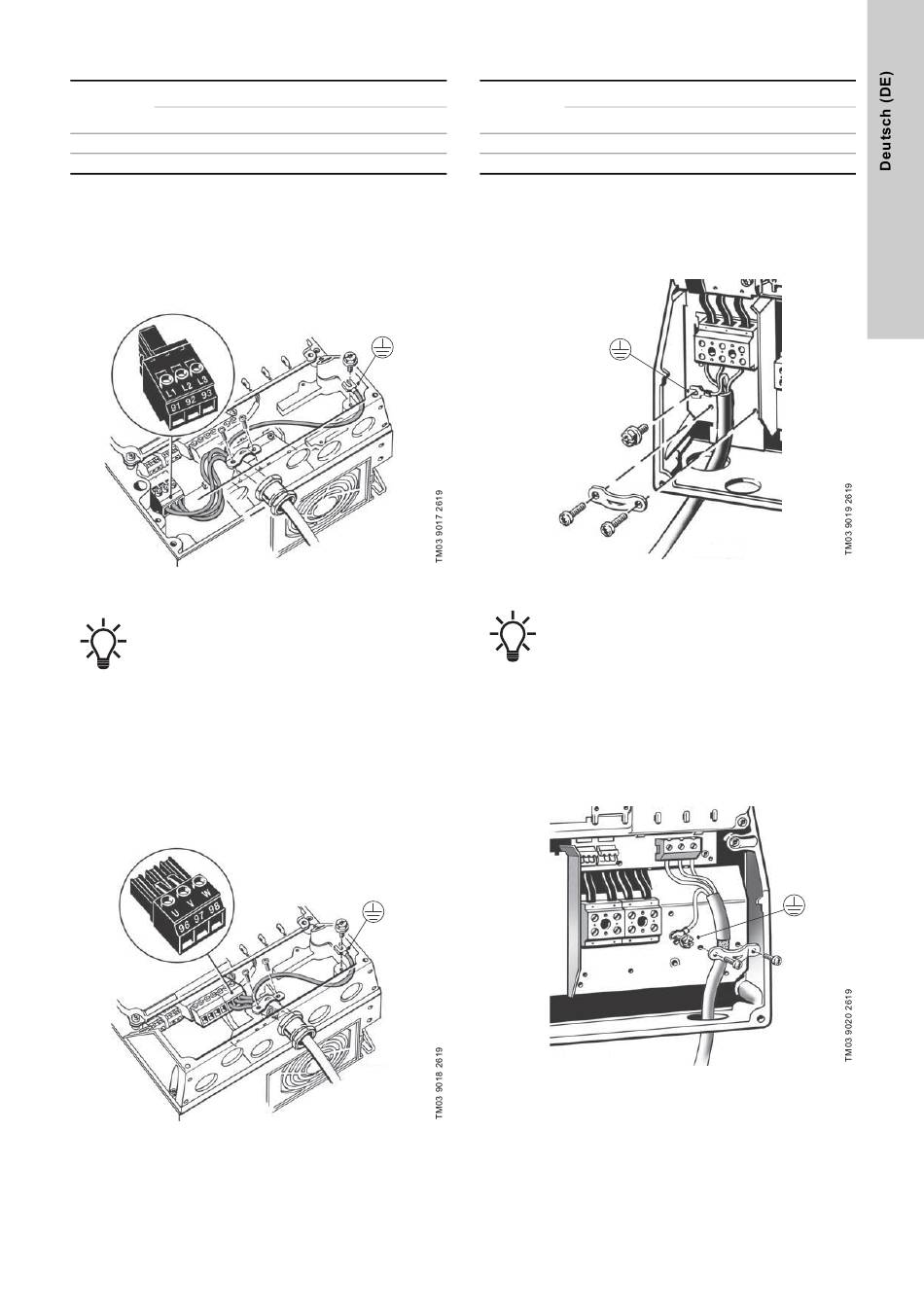

Abb. 21 Netzanschluss, Gehäuse A4 und A5
Verwenden Sie für den Anschluss an ein Einphasen-
netz L1 und L2.
6.5.6 Motoranschluss, Gehäuse A4 und A5
1. Schließen Sie den Erdleiter an die Klemme 99 (PE) an. Siehe
Abb. 22.
2. Schließen Sie die Leiter des Motorkabels an die Klemmen 96
(U), 97 (V) und 98 (W) des Motorsteckers an.
3. Stecken Sie den Motorstecker in den mit "MOTOR" beschrifte-
ten Anschluss.
4. Befestigen Sie das abgeschirmte Kabel mit einer Kabel-
schelle.
Abb. 22 Motoranschluss, Gehäuse A4 und A5
Schutzerde Relais
3 (2,2) 0,6 (0,4)
3 (2,2) 0,6 (0,4)
6.5.7 Netzanschluss, Gehäuse B1 und B2
Drehmoment Nm [ft (lb)]
Gehäuse
Netz
B1 1,8 (1,3) 1,8 (1,3)
B2 4,5 (3,3) 4,5 (3,3)
1. Schließen Sie den Erdleiter an die Klemme 95 (PE) an. Siehe
Abb. 23.
2. Schließen Sie die Leiter des Netzkabels an die Klemmen 91
(L1), 92 (L2) und 93 (L3) an.
3. Befestigen Sie das Netzkabel mit einer Kabelschelle.
Abb. 23 Netzanschluss, Gehäuse B1 und B2
Verwenden Sie für den Anschluss an ein Einphasen-
netz L1 und L2.
6.5.8 Motoranschluss, Gehäuse B1 und B2
1. Schließen Sie den Erdleiter an die Klemme 99 (PE) an. Siehe
Abb. 24.
2. Schließen Sie die Leiter des Motorkabels an die Klemmen 96
(U), 97 (V) und 98 (W) an.
3. Befestigen Sie das abgeschirmte Kabel mit einer Kabel-
schelle.
Abb. 24 Motoranschluss, Gehäuse B1 und B2
Motor Schutzerde Relais
3 (2,2) 0,6 (0,4)
3 (2,2) 0,6 (0,4)
11
