5.4 Bodenaufstellung

WARNUNG
Quetschung der Füße
Tod oder ernsthafte Personenschäden
- Der CUE ist sehr schwer und kann umkippen, falls
der Sockel nicht am Boden verankert wird.
Der Betreiber ist dafür verantwortlich, dass der CUE
sicher an einer festen Oberfläche montiert wird.
Für weitere Informationen siehe die Anweisungen,
die dem Sockel-Satz beiliegen.
Mithilfe eines Sockels (nicht im Lieferumfang enthalten) kann der
CUE auch am Boden montiert werden.
1. Zeichnen Sie die Montagelöcher am Boden an. Siehe Abb. 6.
2. Bohren Sie die Löcher.
3. Montieren Sie den Sockel auf dem Boden.
4. Befestigen Sie den CUE mit den beiliegenden Schrauben am
Sockel.
1
2

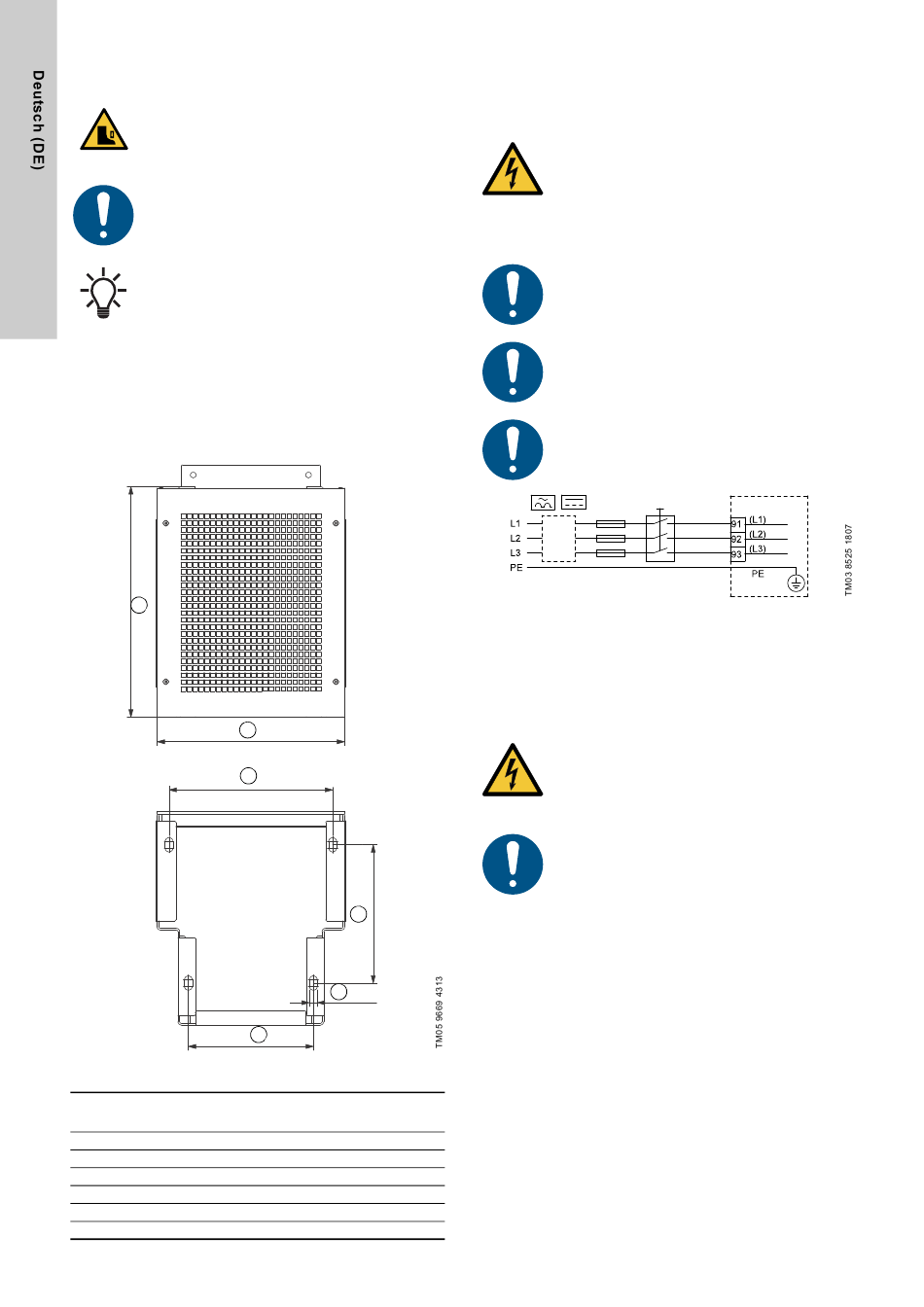

Abb. 6 Bohrschablone für den Sockel
D1h
Pos.
[mm]
1 400
2 325
3 283,8
4 240
5 4 x 14
6 217
6
3
4
5
6
D2h
[mm]
400
420
378,8
240
4 x 14
317

6. Elektrischer Anschluss

WARNUNG
Stromschlag
Tod oder ernsthafte Personenschäden
- Vor Beginn jeglicher Arbeiten am Produkt muss die
Stromversorgung abgeschaltet und gegen unbeab-
sichtigtes Wiedereinschalten gesichert werden.
Siehe 4. Bedingungen für die
- Das Berühren der elektrischen Bauteile kann tödli-
che Verletzungen verursachen, auch wenn der
CUE ausgeschaltet ist.
Der Betreiber oder der Installateur ist für den korrek-
ten Anschluss von Erd- und Schutzleiter gemäß den
örtlich geltenden Vorschriften verantwortlich.
Vergewissern Sie sich, dass bei Produkten mit STO-
Funktion ein Kabel-Kurzschlussschutz zwischen
Klemme 37 und der externen Schutzeinrichtung vor-
handen ist.
Sicherheitsmaßnahmen liegen in der Verantwortung
des Betreibers.
Die Parameter des Frequenzumrichters können mit
einem Passwort geschützt werden.
RCD
Abb. 7 Beispiel für den Anschluss eines CUE mit Haupt-
schalter, Vorsicherungen und zusätzlicher Schutzein-
richtung an ein Drehstromnetz

6.1 Elektrischer Schutz

6.1.1 Schutz vor Stromschlag bei indirektem Berühren
VORSICHT
Stromschlag
Leichte oder mittelschwere Personenschäden
- Der CUE muss ordnungsgemäß geerdet werden
und einen Schutz gegen indirektes Berühren
gemäß örtlich geltenden Vorschriften aufweisen.
Der Ableitstrom gegen Erde ist größer als 3,5 mA.
Deshalb ist eine verstärkte Erdverbindung erforder-
lich.
Schutzleiter müssen immer durch die Farbgebung gelb/grün (PE)
oder gelb/grün/blau (PEN) gekennzeichnet sein.
Anforderungen nach EN IEC 61800-5-1:
• Der CUE muss fest am vorgesehenen Ort installiert werden.
Er muss dauerhaft an die Netzversorgung angeschlossen
sein.
• Der Erdungsanschluss muss über zwei Schutzleiter oder
einen verstärkten Schutzleiter mit einem Leiterquerschnitt von
2
mindestens 10 mm erfolgen.
Installation.
