Korisnički priručnik za zaslon M1700SS 3M™ MicroTouch™

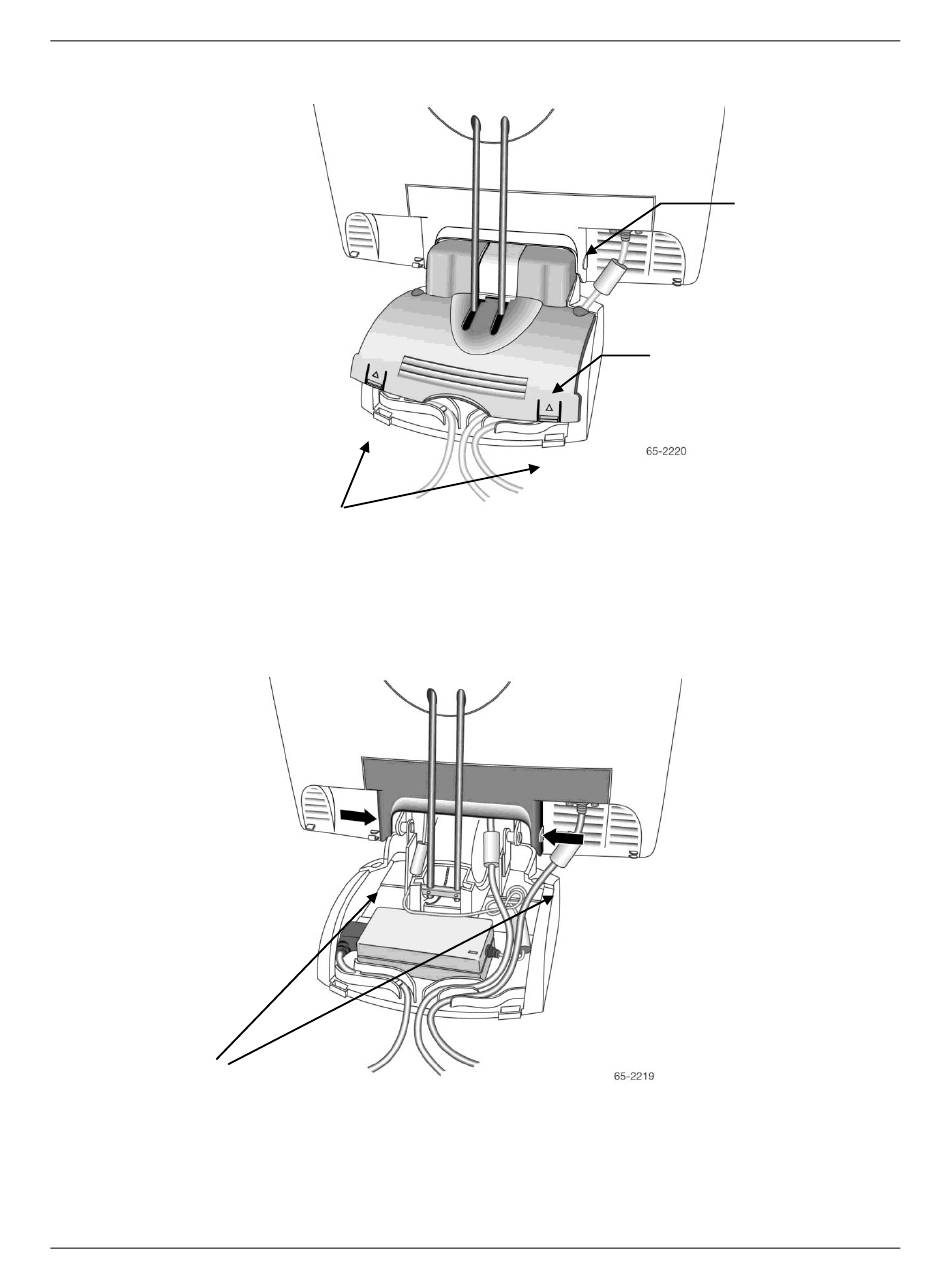

Slika 2. Uklanjanje poklopca postolja
Kontaktne površine
Zaslon obavezno držite u sasvim uspravnom položaju.
1.
Pritisnite i podignite dvije kontaktne površine koje se nalaze na lijevoj i desnoj strani
2.
poklopca postolja. Time će se poklopac postolja odvojiti.
Povucite poklopac prema sebi kako biste ga uklonili.
3.
Slika 3. Odvajanje poklopca priključaka kabela
Pritisnite kontaktne
površine
Pritisnite kontaktne površine priključaka kabela kako je prikazano da biste odvojili
4.
poklopac od stražnje strane zaslona. Pažljivo povucite prema dolje za odvajanje
kontaktnih površina.
Dokument #19-268 Rev AN
Poklopac
priključaka kabela
Poklopac postolja
59
