3M™ MicroTouch™ Display M1700SS Gebruikersgids

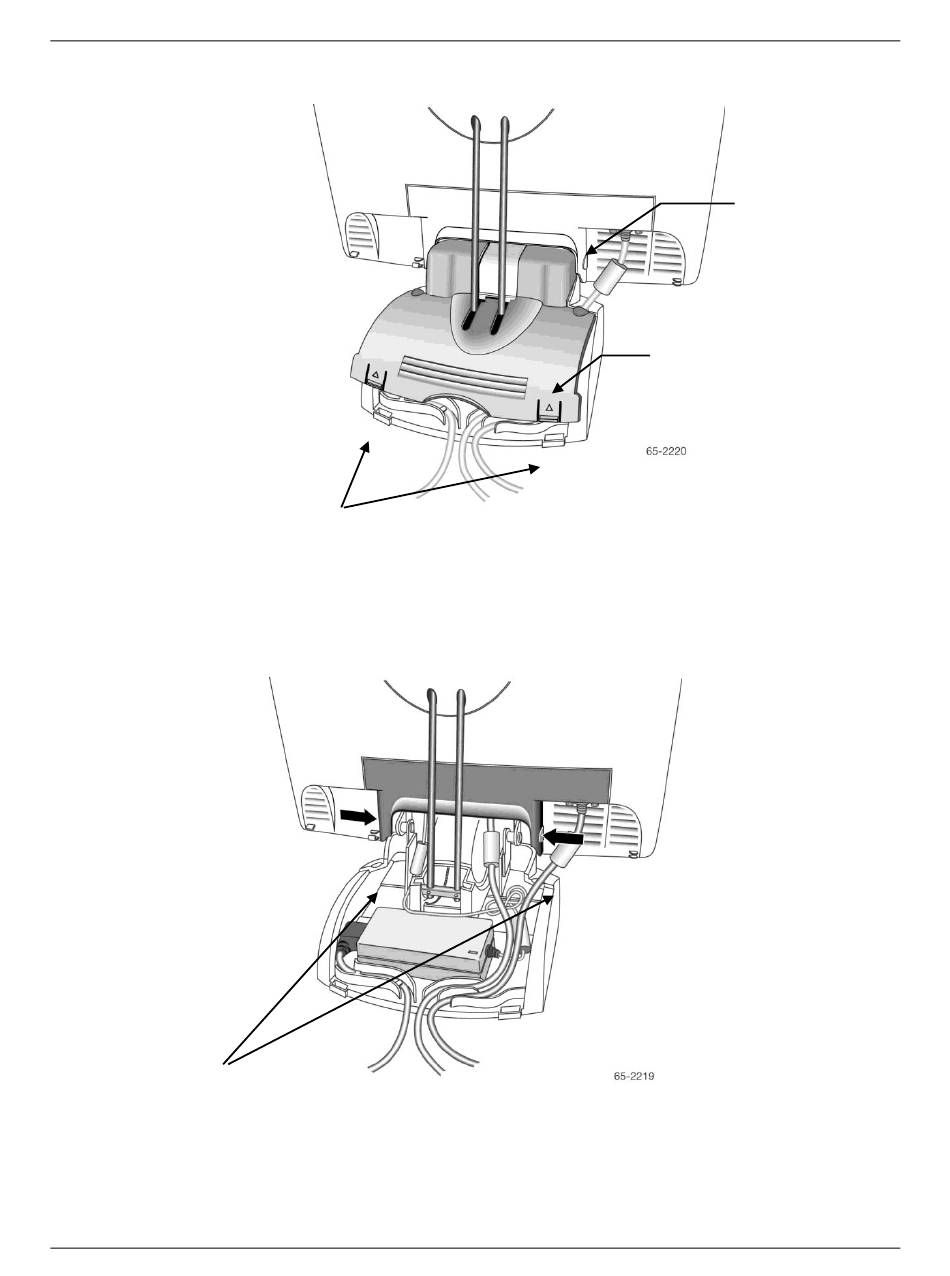

Figuur 2. Deksel van basis verwijderen
Verzeker er u van dat het display volledig rechtop staat.
1.
Druk beide tabs links en rechts van het deksel van de basis in en hef deze op.
2.
Zodoende komt het deksel van de basis vrij.
Schuif het deksel dan naar u toe om het te verwijderen.
3.
Figuur 3. Het deksel van de kabelaansluiting vrijmaken
Druk de tabs in
Druk de tabs van de kabelaansluitingen in zoals hierboven weergegeven om deze los
4.
te maken van de achterkant van het display. Trek voorzichtig naar beneden om de
tabs vrij te maken.
Document #19-268
Tabs
Rev. AN
Deksel van de
kabelaansluiting
Deksel van basis
135
