3M™ MicroTouch™ дисплей M1700SS Ръководство за потребителя
3.74" (95 мм)
Преден ръб
на основата
Документ номер 19-268

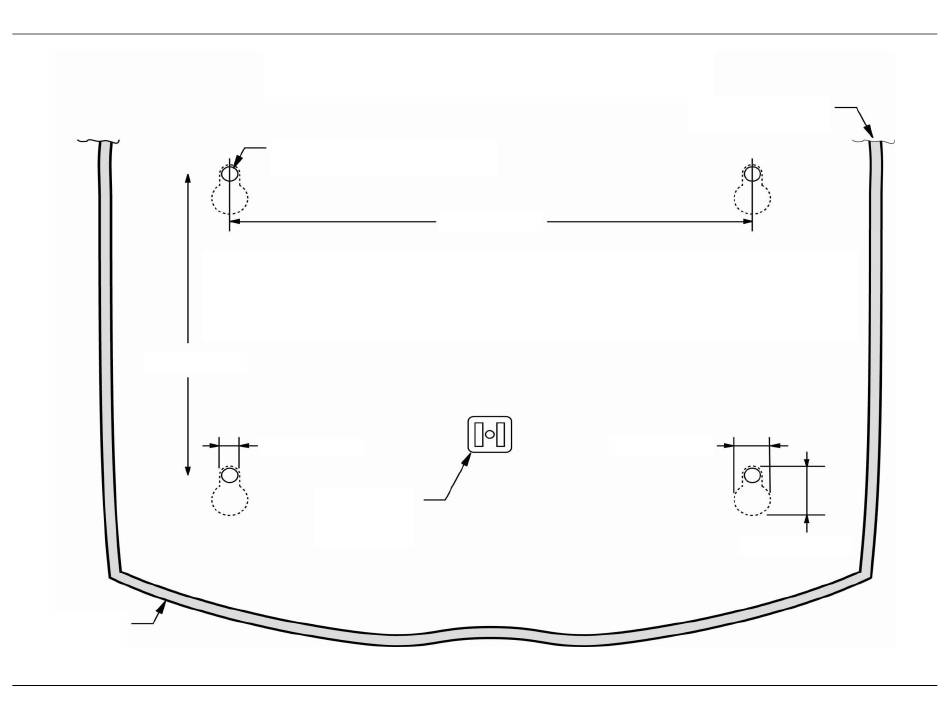

M170055 Шаблон за монтаж на плот
Информация, собственост на 3M Touch Systems
Пробийте четири монтажни отвора
с диаметър 0.178" (4.5 мм).
Поставете шаблона върху повърхността за монтаж и пробийте четири отвора за монтажните винтове,
както е показано.
Главите на винтовете трябва да са по-малки от 0.39" (10 мм) и по-големи от 0.21" (5.5 мм).
Регулирайте височината на главите на винтовете, за да закрепите здраво монитора. Тази височина е
около 0.178" (4.5 мм).
0.21" (5.5 мм)
Приемник на
заключващия
механизъм
(в естествени размери)
5.71" (145 мм)
Рев. AN
Задният ръб на
основата не е показан
0.39" (10 мм)
0.70" (17.8 мм)
51
