Guida rapida all'uso del Display MicroTouch™ M1700SS 3M™

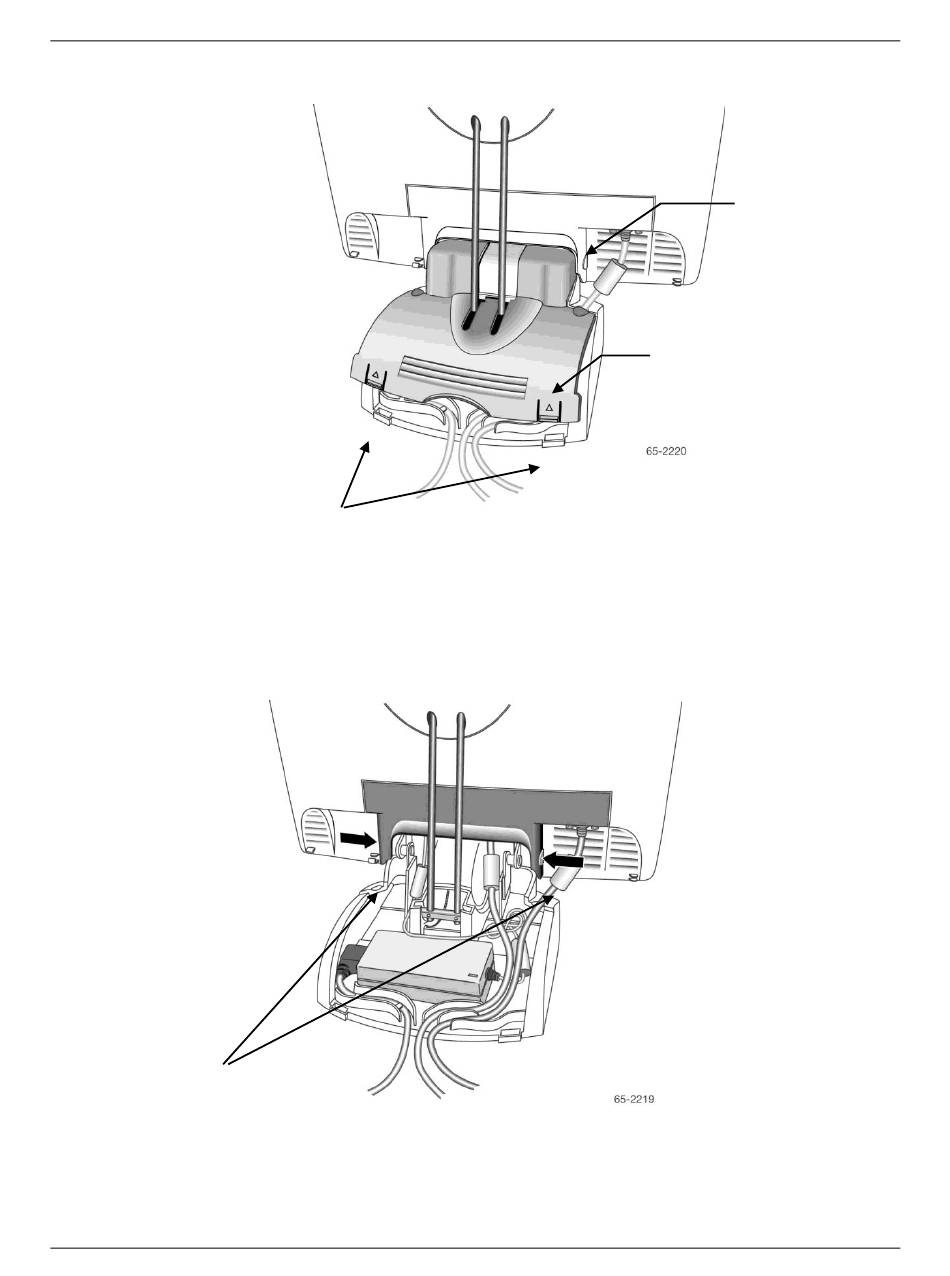

Figura 2 Rimuovere la copertura della base
Assicurarsi che il display sia in posizione completamente diritta.
1.
Sollevarlo facendo pressione sulle due alette posizionate sulla sinistra e sulla destra
2.
della copertura della base. Questa azione provoca lo sblocco della copertura della
base.
Far scorrere indietro la copertura verso di sé per rimuoverla.
3.
Figura 3 Sblocco della copertura del connettore del cavo
Premere le alette
Fare pressione sulle alette del connettore del cavo come mostrato sopra per
4.
sganciarlo dal retro del display. Tirare leggermente verso il basso per sganciare le
alette.
Documento n. 19-268
Alette
Rev AN
Copertura del
connettore del cavo
Copertura della base
317
