Priročnik za uporabo zaslona 3M™ MicroTouch™ M1700SS
95 mm (3,74")
Sprednji rob
osnovne plošče
Dokument št. 19-268

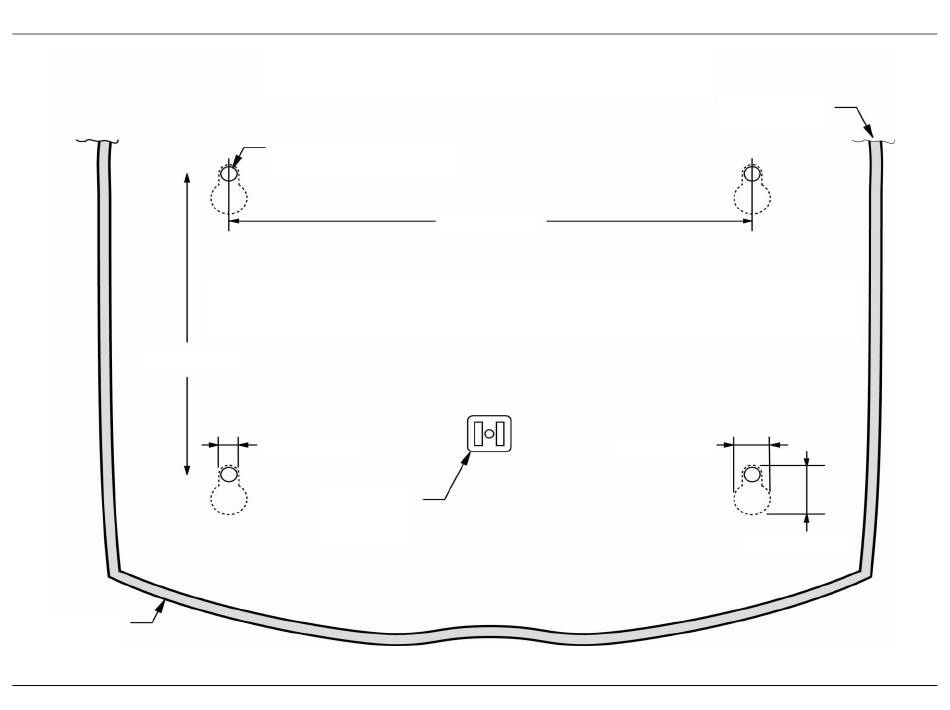

Načrt za montažo osnovne plošče zaslona M170055
Zaščitene informacije podjetja 3M Touch Systems
Naredite 4 izvrtine za montažo
s premerom 4,5 mm (0,178").
Načrt postavite na površino, kjer boste opravili montažo, in v skladu z njim naredite štiri izvrtine za vijake.
Glave vijakov morajo biti manjše od 10 mm (0,39") in večje od 5,5 mm (0,21").
Prilagodite višino glav vijakov in varno pritrdite zaslon. Omenjena višina znaša približno 4,5 mm (0,178").
5,5 mm (0,21")
Nosilec
mehanizma za
zaskočitev
(narisan v dejanski velikosti)
145 mm (5,71")
Rev AN
Zadnji rob osnovne
plošče ni prikazan.
10 mm (0,39")
17,8 mm (0,70")
