Οδηγός Χρήστη για την οθόνη M1700SS 3M™ MicroTouch™

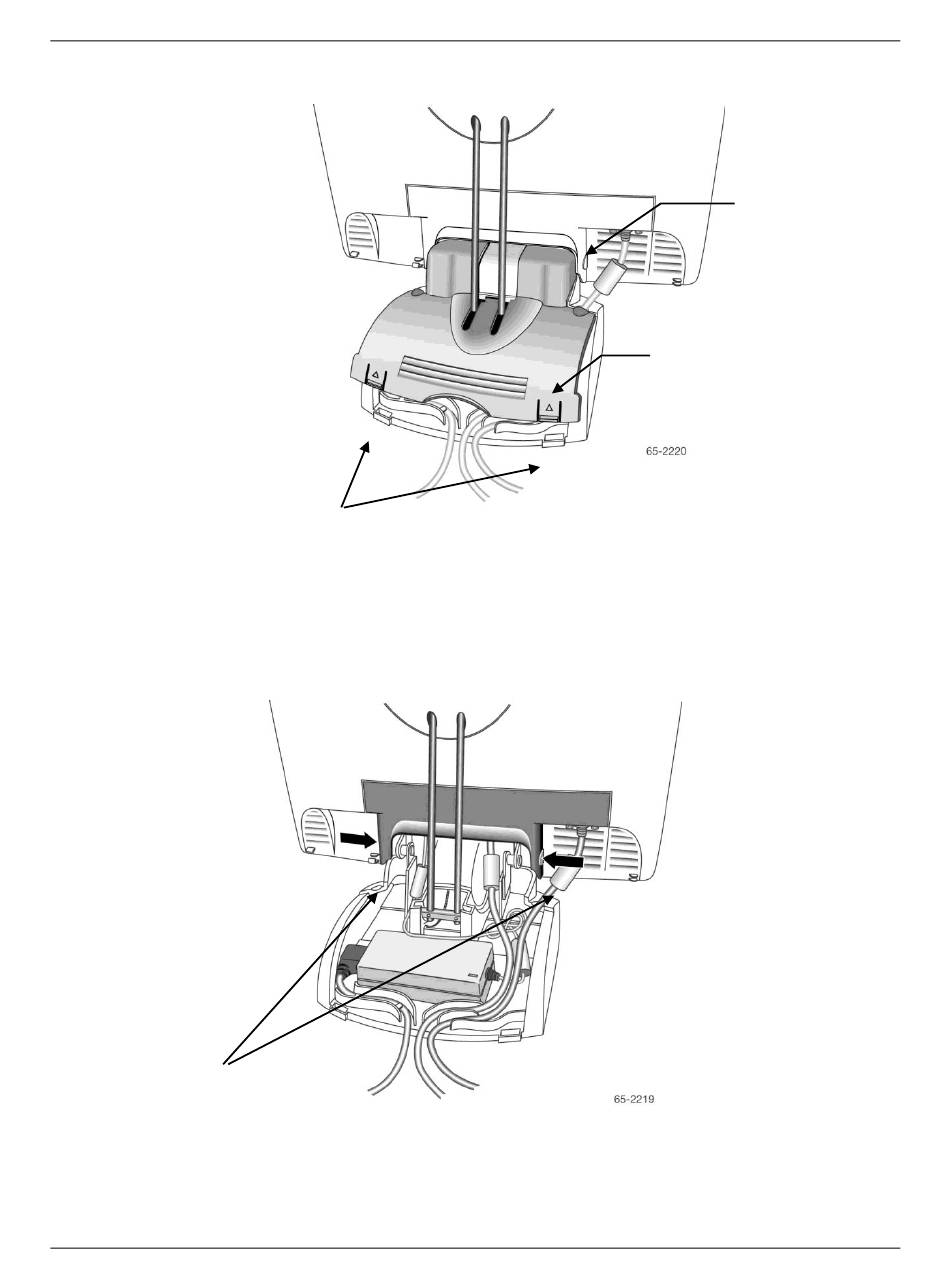

Εικόνα 2. Αφαίρεση του καλύμματος βάσης
Βεβαιωθείτε ότι η οθόνη βρίσκεται σε όρθια θέση.
1.
Πιέστε και ανασηκώστε τα δύο πτερύγια που βρίσκονται στο αριστερό και δεξιό
2.
μέρος του καλύμματος βάσης. Με αυτόν τον τρόπο θα απελευθερώσετε το κάλυμμα
βάσης.
Σύρετε το κάλυμμα προς το μέρος σας ώστε να το αφαιρέσετε.
3.
Εικόνα 3. Απελευθέρωση του καλύμματος συνδέσμου του καλωδίου
Πίεση των
πτερυγίων
Πιέστε τα πτερύγια του συνδέσμου του καλωδίου όπως φαίνεται στην εικόνα, ώστε
4.
να απελευθερωθεί από το πίσω μέρος της οθόνης. Τραβήξτε προσεκτικά προς τα
κάτω, ώστε να απελευθερωθούν τα πτερύγια.
Έγγραφο #19-268
Πτερύγια
Αναθ. AN
Κάλυμμα συνδέσμου
καλωδίου
Κάλυμμα βάσης
