3M™ MicroTouch™ -näytön M1700SS käyttöohje

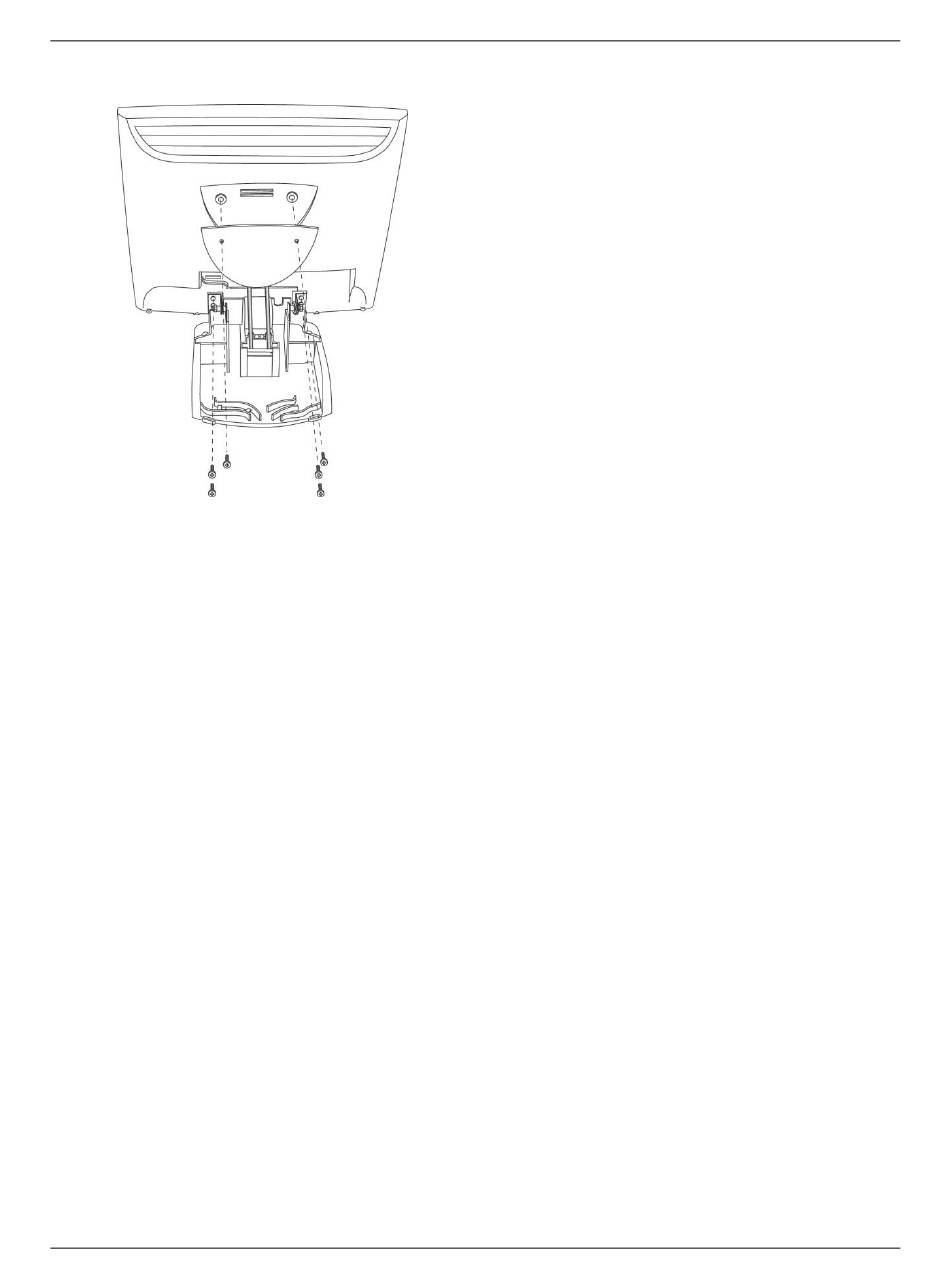

Kuva 6. Näytön irrottaminen jalustastaan varsikiinnitystä varten
M1700SS -näytön seinäasennuksen lukitusmekanismi
Lukitse M1700SS -näyttö paikalleen seinäasennusta varten käyttämällä näyttösi mukana,
erillisessä pussissa toimitettua lukitusmekanismia. Sijoita näyttö 90° tasaisesti ja lukitse
etusalpa paikalleen. Lisäohjeena liitä U-muotoinen metallisalpa jalustan reikiin
alapuolella olevan kuvan mukaisella tavalla. Kiristä ruuvi paikalleen ja näyttösi on
valmis ripustettavaksi luotettavasti seinälle.
Asiakirja #19-268
Vaihe 1 - Avaa etumekanismi ja irrota kaikki
kaapelit näytöstä.
Vaihe 2 - Kun laite on näyttö alaspäin
turvallisesti ja luotettavasti hankaamatonta
pintaa vasten, irrota kaksi ruuvia, jotka
kiinnittävät nimikilven ja tukivarret näyttöön.
Nosta tukivarret jalustasta ja aseta sivuun.
Vaihe 3 - Tämän jälkeen irrota neljä saranan
kiinnitysruuvia ja irrota jalusta varovaisesti.
Tark. AN
189
