3M™ MicroTouch™ skærm M1700SS Brugervejledning

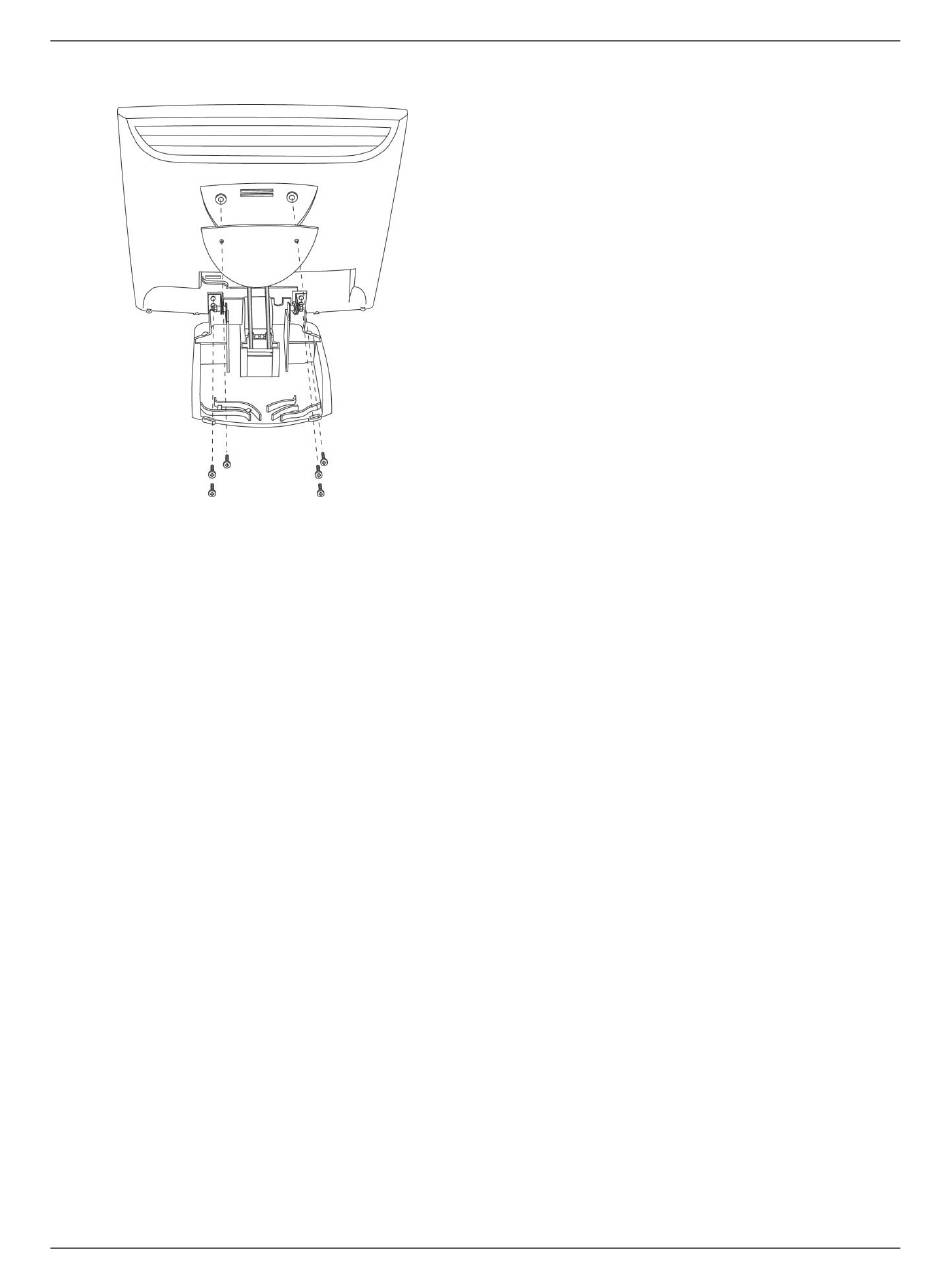

Figur 6. Afmontering af skærmen fra sin base for montering på bom
M1700SS skærm vægmonteret låsemekanisme
For at låse M1700SS skærmen fast for vægmontering, skal man bruge låsemekanismen
der kommer i en særskilt pose med din skærm. Indstille skærmen til 90° fladt og lås låsen
foran. Som en ekstra foranstaltning, indsæt den U-formede metal-fastgørelsesklemme i
hullerne i basen, som vist på tegningen nedenfor. Spænd skruen og din skærm er klar til
at hænge sikkert på væggen.
Dokument #19-268
Trin 1 – Oplåsning af mekanismen og
frakobling af alle kabler fra skærmen.
Trin 2 – Med enheden liggende sikkert og
forsvarligt med skærmen nedad på en blød
overflade, skal du fjerne de to skruer, der
forbinder navnepladen og støttestængerne til
skærmen. Løft støttestængerne ud af basen
og sæt dem til side.
Trin 3 - Fjern derefter de fire skruer, der holder
hængslerne på plads og fjern forsigtigt basen.
