3M™ MicroTouch™ -näytön M1700SS käyttöohje
Näytön liittäminen
M1700SS -näyttö toimitetaan kaapeleiden ollessa valmiiksi liitettynä (paitsi
audiokaapeli). Kuitenkin voi tapahtua niin, että joudut joskus liittämään nämä kaapelit
uudelleen tietyistä syistä johtuen. Näytön C1700SS liittäminen
Sammuta tietokone ennen minkään laitteen liitäntää tai irrotusta.
1.

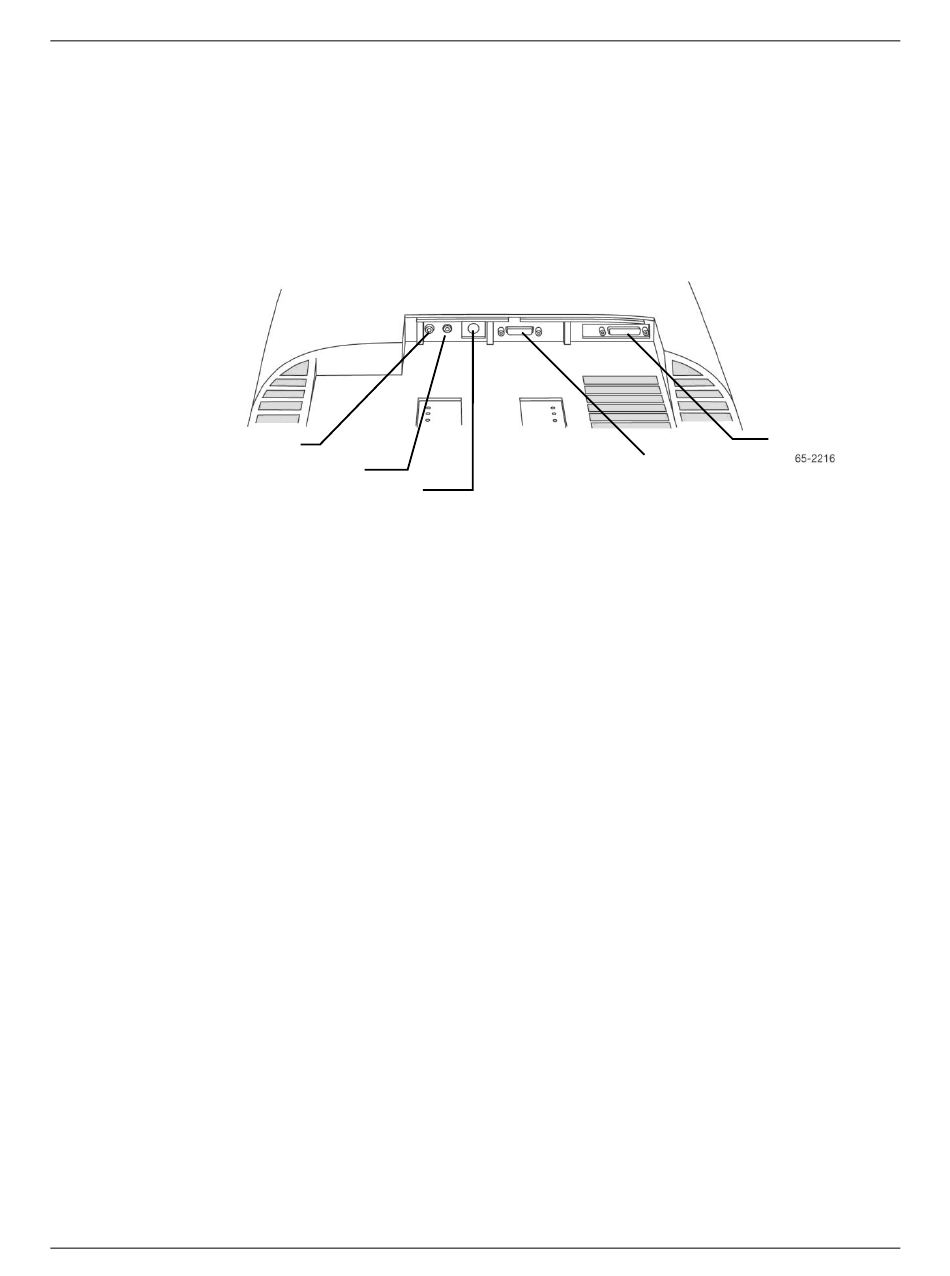

Kuva 11. Näyttöliitäntäpaikkojen tunnistaminen
Liitä videokaapelin toinen pää näytön videoliitäntään ja toinen pää tietokoneesi
2.
videokorttiin.
Liitä kosketusanturin kaapelin (sarja- tai USB-kaapeli) toinen pää näyttöön ja toinen
3.
pää tietokoneesi takaosan vapaana olevaan liitäntään. Jos käytät USB-liitäntää,
varmista, että olet asentanut kosketusohjelmiston ohjaimet ennen kosketusanturin
kaapelin liittämistä.
Liitä AC/DC-virtajohto M1700SS -näyttöön. Varmista, että käytät näytön mukana
4.
toimitettua virtalähdettä.
Liitä virtajohto AC/DC-virtalähteeseen. Liitä toinen pää tarkoituksenmukaiseen AC-
5.
pistorasiaan.
Asiakirja #19-268
Kuuloke
Line In -liitäntä
Virta
Tark. AN
Kosketusanturi
Videoliitäntä
194
