3M™ MicroTouch™ ekraani M1700SS kasutusjuhised
3,74 tolli (95 mm)
Aluse eesmine
serv
Dokument #19-268

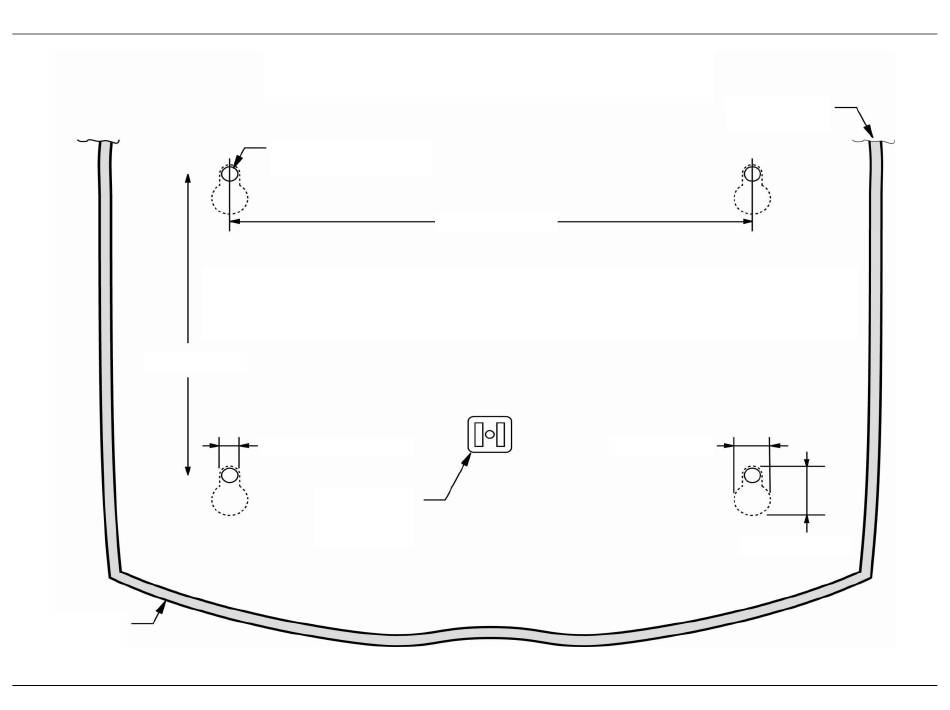

Ekraani M170055 kinnitusplaadi mall
(Näidatud joonisel tegelikus suuruses)
Puurige 4 paigaldusauku;
0,178 tolli (4,5 mm), diam.
Asetage see mall paigalduspinnale ja puurige kruvide jaoks näidatud asukohtadesse neli auku.
Kruvipead peavad olema väiksemad kui 0,39 tolli (10 mm) ja suuremad kui 0,21 tolli (5,5 mm).
Reguleerige kruvipeade kõrgust, et ekraan kindlalt oma kohale kinnitada. Sobiv kõrgus on umbes 0,178 tolli
(4,5 mm).
0,21 tolli (5,5 mm)
Lukustusmehha
vastasdetail
3M Touch Systemsi omanditeave
5,71 tolli (145 mm)
nismi
Vers. AN
Aluse tagaserva
ei ole näha.
0.39 tolli (10 mm)
0.70 tolli (17,8 mm)
179
