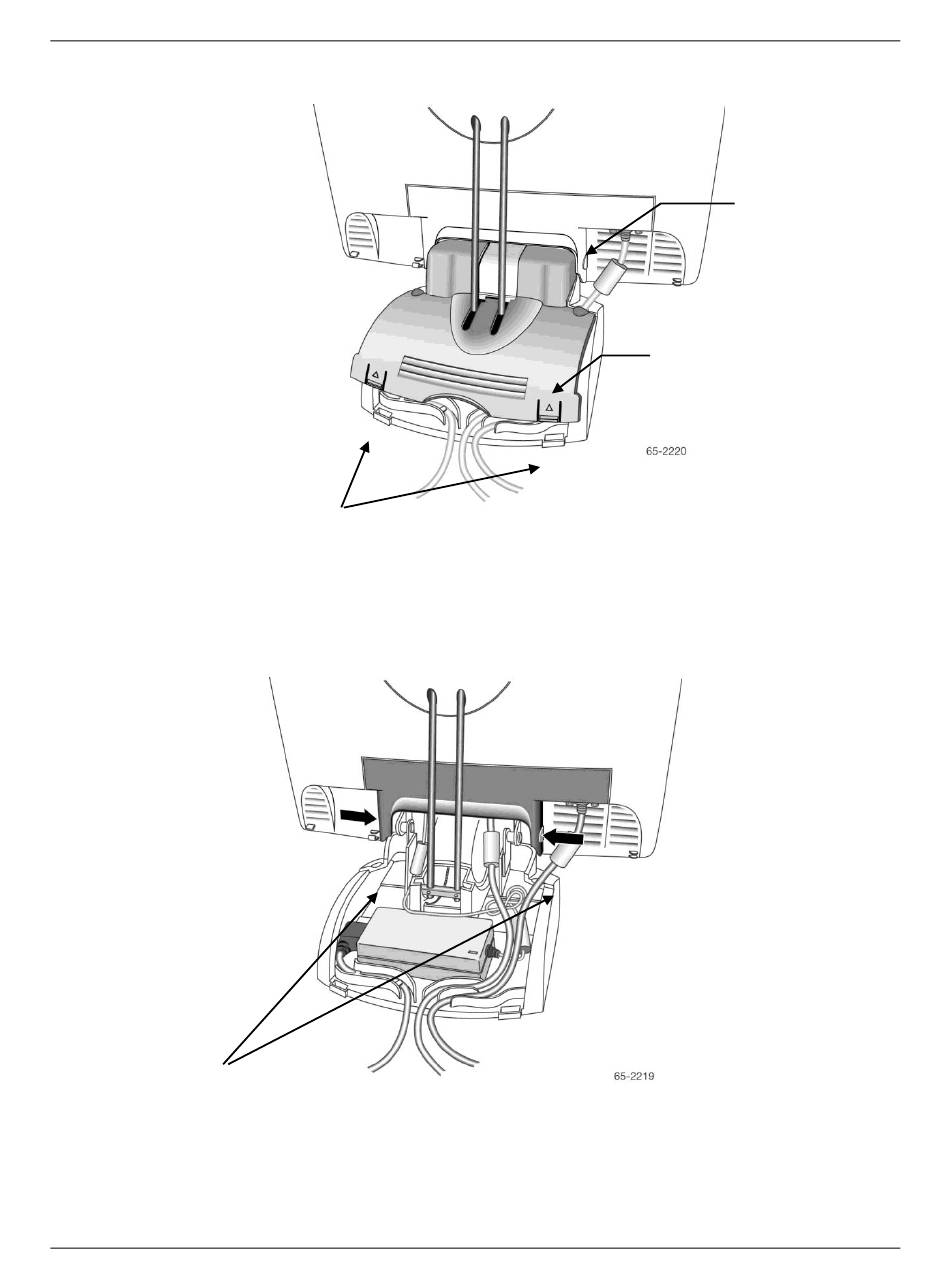

Rysunek 2. Zdejmowanie osłony podstawy
Upewnić się, że ekran znajduje się w pozycji pionowej.
1.
Nacisnąć i podnieść klapki znajdujące się po prawej i po lewej stronie osłony
2.
podstawy. Spowoduje to zwolnienie osłony podstawy.
Przesunąć osłonę do siebie, aby ją zdjąć.
3.
Rysunek 3. Zwalnianie osłony złączy kabli
Nacisnąć klapki
Nacisnąć klapki osłony złączy kabli, jak pokazano powyżej, aby ją zwolnić.
4.
Ostrożnie pociągnąć w dół, aby zwolnić klapki.
Dokument nr 19-268
Klapki
Wer. AN
Osłona złączy kabli
Osłona podstawy
