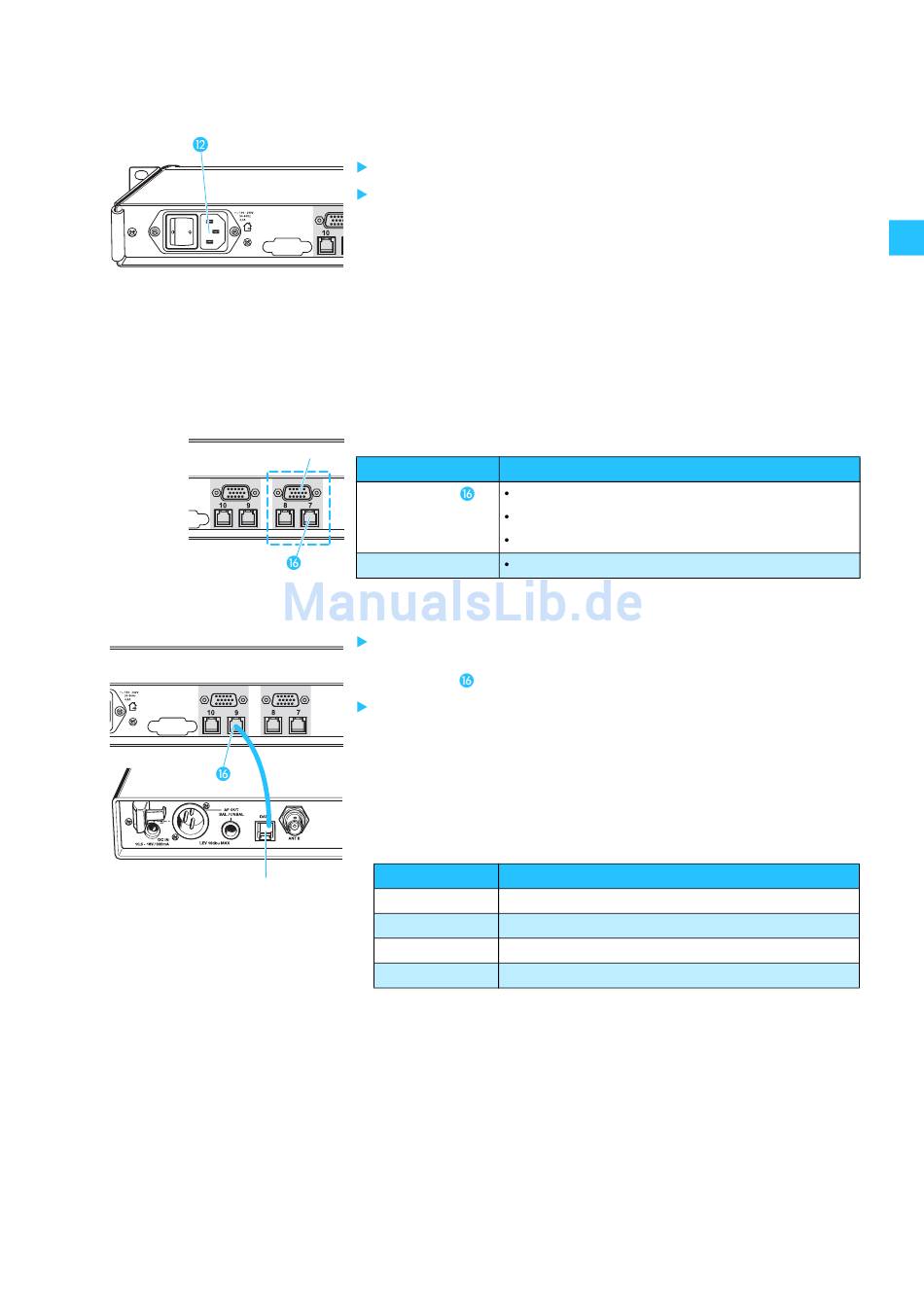

Spannungsversorgung anschließen
Schließen Sie die Spannungsversorgung nur an; lassen Sie das NET 1 aber
ausgeschaltet.
Schließen Sie das mitgelieferte Netzkabel an die Buchse
Schließen Sie das Netzkabel an das Netz an.
Geräte anschließen
Hinweis:
Verwenden Sie zum Anschließen der Geräte ausschließlich Sennheiser-
Kabel (siehe "Zubehör/Ersatzteile" auf Seite 29)!
Jedes NET 1 verfügt über fünf Anschlussgruppen. An jeder Anschlussgruppe
können Sie entweder die SUB-D-Buchse oder die beiden RJ 10-Buchsen bele-
gen:
¹
Buchse
RJ 10-Buchsen
¹
SUB-D-Buchse
Geräte der evolution wireless G2-Serie anschließen
Schließen Sie jedes Gerät der evolution wireless G2-Serie mit einem RJ 10-
Kabel über die Service-Schnittstellen (DATA) an die gewünschte RJ 10-
Schnittstelle
Falls Sie einen Doppelempfänger EM 550 G2 verwenden, schließen Sie die
Empfänger DATA A/DATA B einzeln an das NET 1 an.
Hinweis:
Für den Betrieb von Multikanal-Systemen lassen sich mehrere NET 1 kas-
kadieren. Achten Sie darauf, dass innerhalb dieses Netzwerks die Anzahl
der angeschlossenen Geräte je Frequenzbereich die Anzahl freier Preset-
Frequenzen innerhalb einer Kanalbank nicht übersteigt.
Serie
ew 300 G2
ew 500 G2
ew 550 G2
ew 300 IEM G2
Wenn Sie gemischte evolution wireless G2-Serien mit mehr als acht Empfän-
gern verwenden, müssen Sie je Frequenzbereich mindestens einen Empfän-
ger EM 500 G2 oder EM 550 G2 an die ersten Anschlussgruppen anschließen.
Deren Preset-Frequenzen werden dann für die Frequenzverteilung genutzt.
Geräte
zwei Empfänger EM 300 G2 oder EM 500 G2
einen Doppelempfänger EM 550 G2
zwei Sender SR 300 IEM G2
einen Doppelempfänger EM 3532
des NET 1 an.
Anzahl freier Preset-Frequenzen je Frequenzbereich
8 (maximal 8 Empfänger anschließbar)
20 (maximal 20 Empfänger anschließbar)
20 (maximal 10 Doppelempfänger anschließbar)
12 (maximal 12 Sender anschließbar)
¹
an.
13
