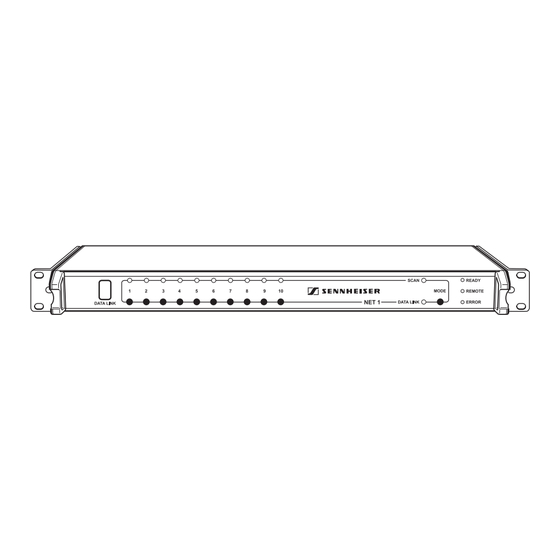

- Seite 1 NET 1 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Weiterführende Dokumentation ..................5 Das Netzwerk-System NET 1 ................... 6 Lieferumfang ......................7 Übersicht über die Bedienelemente ............... 8 LED-Anzeigen an der Vorderseite des NET 1 ..............9 LED-Anzeigen an der Rückseite des NET 1 ..............10 Inbetriebnahme ....................... 11 Aufstellungsort .........................11 Rackmontage ........................11... -
Seite 4: Sicherheitshinweise
Geräten, die Wärme erzeugen (z. B. auch Verstärker). Stellen Sie das Gerät nie direkt in die Sonne. Beim Netzwerk-System NET 1 handelt es sich um ein Gerät der Schutzklasse I. Als Anschluss ist eine Steckdose mit Schutzleiter erforderlich. Umgehen Sie nicht die Schutzfunktion des Schukosteckers. Bei Steckern für die USA gibt es polarisierte Stecker, bei denen ein Leiter breiter als der andere ist. -
Seite 5: Weiterführende Dokumentation
Service Öffnen Sie niemals eigenmächtig ein Gerät, es besteht die Gefahr eines elektrischen Schlages. Für Geräte, die eigenmächtig vom Kunden geöffnet wurden, erlischt die Gewährleistung. Lassen Sie alle Reparatur- und Wartungsarbeiten von qualifiziertem Kundendienstpersonal durchführen. Kundendienst ist erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, wenn Flüssigkeiten in das Gerät verschüttet wurden oder Fremdkörper hineinfielen und wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder... -
Seite 6: Das Netzwerk-System Net 1
Empfänger bis hin zur drahtlosen Synchronisation der Sender ist das NET 1 ein komfortables Tool zur Konfiguration Ihrer Anlage. An ein NET 1 können bis zu 10 Empfänger angeschlossen werden. Für den Betrieb von Multikanal-Systemen lassen sich mehrere NET 1 kaskadieren. Die Verbindung wird über eine Ethernet-Schnittstelle hergestellt. -
Seite 7: Lieferumfang
Lieferumfang 1 NET 1 mit Rackmontageset 3 Netzkabel (mit Anschlüssen für EU, US, UK) Gerätefüße 10 Datenkabel RJ 10 1 Ethernetkabel RJ 45 1 Bedienungsanleitung für NET 1 Aufkleber „NET“ zur Kennzeichnung von Empfängern und Sendern mit aktueller Firmware 1 CD-ROM mit: - der Software „Wireless Systems Manager“... -
Seite 8: Übersicht Über Die Bedienelemente
Übersicht über die Bedienelemente · » ¿ ´ ¾ º ¶ ² µ ¸ ¹ ³ ¸ Infrarot-Schnittstelle (DATA LINK), Netzanschluss, Kaltgerätestecker 3-polig blau hinterleuchtet ¹ 5 x SUB-D-Buchse zum Anschluss von · grüne LED „KANAL“ (1 bis 10) Doppelempfängern EM 3532 »... -
Seite 9: Led-Anzeigen An Der Vorderseite Des Net 1
Scan-Modus umgeschaltet werden, weil – – Doppelempfänger EM 3532 angeschlossen ist, – kein Empfänger angeschlossen ist, – NET 1 im Remote-Betrieb über PC oder ein anderes NET 1 gesteuert wird. º gelb Ein Empfänger ist angeschlossen. -
Seite 10: Led-Anzeigen An Der Rückseite Des Net 1
LED-Anzeigen an der Rückseite des NET 1 Farbe der LED LED leuchtet dauerhaft LED... gelb NET 1 ist an einen PC oder ein DATA ..blinkt schnell: weiteres NET 1 angeschlossen. Innerhalb des Netzwerks werden Daten übertragen. (Ethernet) -
Seite 11: Inbetriebnahme
Inbetriebnahme Betreiben Sie NET 1 mit einem PC, wenn Sie ein System erstmalig in Betrieb nehmen oder Systemkomponenten wechseln. Aufstellungsort Starkes Fremdlicht kann die Übertragung der Sendefrequenzen über die Infrarot-Schnittstelle stören. Positionieren Sie daher das NET 1 so, dass Sie Fremdlicht möglichst ausschließen. -
Seite 12: Gerätefüße Montieren (Nur Tischgerät)
Gerätefüße montieren (nur Tischgerät) Wenn Sie NET 1 als Tischgerät einsetzen, sollten Sie die beiliegenden vier selbstklebenden Gerätefüße aus Weichgummi auf die Gehäuseunterseite kleben. Das Gerät steht damit rutschfest auf einer Unterlage. Reinigen Sie an der Geräteunterseite die Stellen, an denen Sie die Gerätefüße aufkleben möchten. -
Seite 13: Net 1 Verbinden
RX 1 RX 2 NET 1 verbinden Verbinden Sie zwei NET 1 über die Anschlüsse LAN 1 und LAN 2 Ethernetkabeln. Die Anschlüsse LAN 1 und LAN 2 sind gleichrangig, so dass es keine Rolle spielt, in welcher Weise Sie die Ethernetanschlüsse... -
Seite 14: Net 1 An Einen Pc Anschließen
Rolle spielt, in welcher Weise Sie die Anschlüsse miteinander verbinden. Hinweis: Sie können bis zu fünf NET 1 auch über einen Switch oder über einen Router mit Switch-Funktion an einen PC anschließen. Vorsicht! Verwenden Sie keinen Hub! Software „Wireless Systems Manager“... - Seite 15 µ ¿ Nach dem Einschalten blinkt die grüne LED „READY“ und zeigt an, dass NET 1 initialisiert wird. Sobald NET 1 betriebsbereit ist, leuchtet die grüne ¿ LED „READY“ dauerhaft. Ist ein Empfänger richtig angeschlossen und hat NET 1 den Empfänger ·...
-
Seite 16: Firmware Aktualisieren
Bedienmenü des Geräts. Verfügen Ihre Sender oder Empfänger noch nicht über die aktuelle Firmware, können Sie diese mit Hilfe des NET 1 und eines PCs aktualisieren. Auch die Firmware des NET 1 lässt sich über den PC aktualisieren. Firmware der Empfänger und Sender aktualisieren Eine Beschreibung, wie Sie die Firmware der Empfänger und Sender... -
Seite 17: Probleme, Die Während Der Inbetriebnahme Auftreten Können
EM 3532 wird nicht erkannt, weil er RX 1/RX 2 des Doppelempfängers beim Einschalten des NET 1 EM 3532 ein. ausgeschaltet war. Starten Sie NET 1 neu (siehe „NET 1 neu starten“ auf Seite 26). ¿ ¿ Die LED „READY“... -
Seite 18: Betrieb Mit Systemen Der Evolution Wireless G2-Serie
Ein NET 1 mit bis zu 10 Empfängern 2. Betriebsart „Master/Slave“: Zwei NET 1 mit bis zu 20 Empfängern 3. Betriebsart „Remote“: Bis zu fünf NET 1, die an einen PC angeschlossen sind, mit bis zu 50 Empfängern Die angeschlossenen Empfänger dürfen unterschiedliche Frequenzbereiche aufweisen. - Seite 19 Sie Fremdlicht möglichst ausschließen. Der Pfeil in der Abbildung zeigt die SKM 500 G2 Richtung an, aus der die IR-Strahlung auf den Sender treffen muss. Nach dem Frequenz-Preset-Scan zeigt NET 1 wie folgt an, dass Sie die Frequenzen auf die Sender übertragen können: ³...
- Seite 20 Wiederholen Sie den Vorgang ggf. für den nächsten Frequenzbereich. ¾ Frequenzen ohne Frequenz-Preset-Scan übertragen Sie können mit dem NET 1 auch ohne Frequenz-Preset-Scan die eingestellte Empfangsfrequenz eines angeschlossenen Empfängers auf den zugehörigen Sender übertragen. Gehen Sie dazu so vor, wie es für die Übertragung der Frequenzen nach einem Frequenz-Preset-Scan ab Seite 19 beschrieben ist.
-
Seite 21: Betriebsart „Master/Slave
Betriebsart „Master/Slave“ Verbinden Sie zwei NET 1, wie in Kapitel “NET 1 verbinden” auf Seite 13 beschrieben. An zwei NET 1 können Sie bis zu 20 Empfänger anschließen. Diese dürfen auch zu unterschiedlichen Frequenzbereichen gehören. Die Anzahl der Empfänger aus einem Frequenzbereich darf die Anzahl der Kanäle in einer Kanalbank der Empfänger nicht überschreiten. -
Seite 22: Betrieb Mit 3000Er-/5000Er-Systemen
Doppelempfänger Typs 3532 können eine Frequenzverteilung nur über NET 1 mit angeschlossenem PC vornehmen. Für den Doppelempfänger EM 3532 ist in der Software „Wireless Systems Manager“ eine Datenbank mit voreingestellten, intermodulationsfreien Frequenzen angelegt, die zur Konfiguration der Empfänger verwendet werden. - Seite 23 SKM 5200 Halten Sie den Sender mit dessen Infrarot-Schnittstelle vor die Infrarot- ³ Schnittstelle des NET 1. Der Abstand zwischen der Infrarot- Schnittstelle des NET 1 und der Infrarot-Schnittstelle des Senders darf maximal 10 cm betragen. < 10 cm ¾...
-
Seite 24: Mischbetrieb Mit Evolution Wireless G2-Systemen Und 3000Er-/5000Er-Systemen
Mischbetrieb mit evolution wireless G2-Systemen und 3000er-/5000er- Systemen Eine Beschreibung dieses Systems entnehmen Sie bitte der Anleitung zur PC- Software „Wireless Systems Manager“. -
Seite 25: Probleme, Die Während Des Betriebs Auftreten Können
Problem Ursache Abhilfe NET 1 hat mehreren Sie haben mehr Empfänger aus einem Schließen Sie an NET 1 nur so viele Empfängern der Serie evolution Frequenzbereich angeschlossen, als Sie Empfänger aus einem Frequenzbereich wireless G2 dieselbe Frequenz freie Kanäle in einer Kanalbank haben. -
Seite 26: Wenn Störungen Auftreten
Tabelle aufgeführten Lösungsvorschlägen beheben lassen. NET 1 neu starten Auch wenn NET 1 in ein Rack eingebaut ist, können Sie es bequem wie folgt neu starten: Drücken Sie gleichzeitig die Kanaltasten 1, 2 und 10 und halten Sie die drei Tasten für ca. -
Seite 27: Technische Daten
10 x RS 485 an RJ 10 (Anschluss von Geräten der Serie ew G2) 5 x RS 485 an Sub-D (Anschluss von Doppelempfängern EM 3532) Max. Kabellänge: lsolation: alle Kanäle untereinander und gegen NET 1 potentialfrei Erfüllte Anforderungen – EMV EN 50022 EN 50024 –... -
Seite 28: Steckerbelegung
Steckerbelegung Sub-D 15 Sub-D-Stecker Name Bedeutung (15-polig) 1, 2 darf nicht angeschlossen sein 5, 6, 12, 14 DGND GND Digitalversorgungsmasse, Schirm RS 485 DATA D– RS 485 /DATA VCC Digitalversorgungsspannung RJ 45 (CAT 5) RJ 10... -
Seite 29: Zubehör/Ersatzteile
RJ 10-Kabel, Länge: 1,5 m 514475 RJ 45-Kabel, Länge: 2 m 515674 SUB-D-Kabel, Länge: 1,5 m 514453 Software „Wireless Systems Manager“ (WSM) 054324 Netzkabel Version EU 054325 Netzkabel Version US 057256 Netzkabel Version UK 086363 Gerätefüße 089540 Rackmontagewinkel 520124 Aufkleber NET 1, 100 Stück... -
Seite 30: Herstellererklärungen
Recht unseren Garantiebestimmungen nicht entgegensteht. EG-Konformitätserklärung Diese Geräte entsprechen den grundlegenden Anforderungen und den weiteren Vorgaben der Richtlinien 89/336/EU und 73/23/EU. Die Erklärung steht im Internet unter www.sennheiser.com zur Verfügung. Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vorschriften zu beachten! - Seite 32 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Printed in Germany Publ. 11/06 516511/A02...
