Sennheiser EM 9046 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Sennheiser Anleitungen
  4. Funkmikrofon-Sets
  5. EM 9046
  6. Bedienungsanleitung

Sennheiser EM 9046 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für EM 9046:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Digital 9000
WSM
Digital 9000
System-Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sennheiser EM 9046

Inhaltszusammenfassung für Sennheiser EM 9046

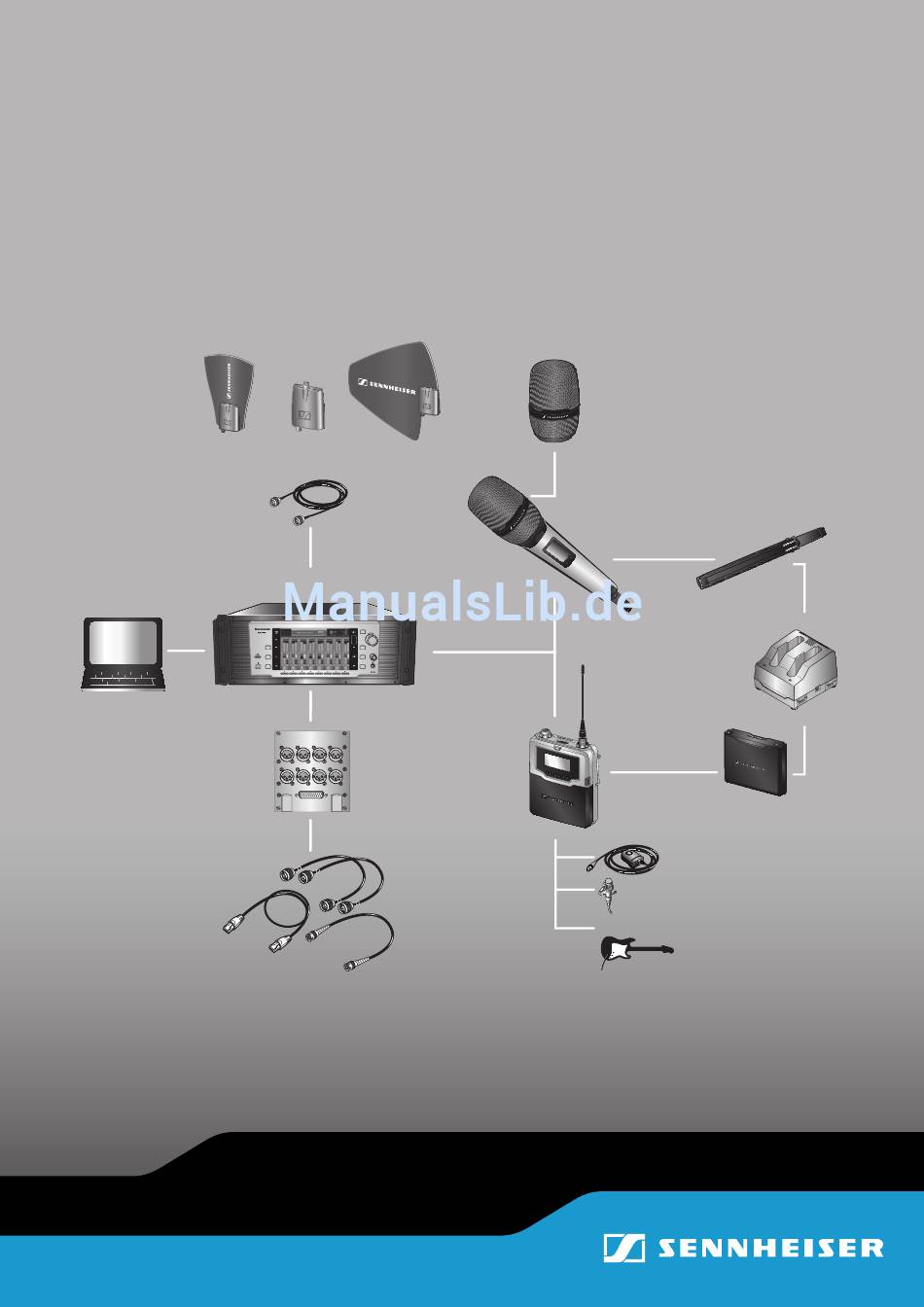

  • Seite 1 Digital 9000 Digital 9000 System-Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Inhalt Wichtige Sicherheitshinweise ..........4 Systemübersicht Digital 9000 ..........7 Empfänger EM 9046 ................... 8 Antennen und Antennenbooster ............. 8 Hand- und Taschensender SKM 9000/SK 9000 ........9 Ladegerät L 60 ..................... 9 Lieferumfang ................10 Empfänger EM 9046 .................10 Kabelset EM 9046 CAB ................10 Antennen und Antennenbooster ............10...
  • Seite 3 Inhalt EM 9046 bedienen ..............45 Empfänger ein-/ausschalten ..............46 Grundfunktionen des Sennheiser-Bedienmenüs ........ 47 Anzeigen des Sennheiser-Bedienmenüs ..........48 Fehler- und Warnmeldungen ..............50 Übersicht des Menüs „sys“ ..............51 Hauptmenü „System setup“ ..............53 Erweitertes Menü „Service setup“ ............64 Übersicht des Menüs „ch“...

  • Seite 4: Wichtige Sicherheitshinweise

    GZL 9000-A5 GZL 9000-A10 GZL 9000-A20 B 60 BA 60 SKM 9000 SKM 9000 COM EM 9046 L 60 EM 9046 AAO EM 9046 DAO SK 9000 B 61 BA 61 KA 9000 COM EM 9046 CAB MKE 1 MKE 2...
  • Seite 5 11. Verwenden Sie ausschließlich von Sennheiser zugelassene Anbau-, Zubehör- und Ersatzteile. 12. Verwenden Sie die Produkte nur zusammen mit Wagen, Regalen, Sta- tiven, Halterungen oder Tischen, die Sennheiser angibt oder die zusammen mit dem Produkt verkauft werden. Wenn Sie einen Wagen verwenden, schieben Sie ihn zusammen mit den Produkten äußerst vorsichtig, um Verletzungen zu vermeiden und...

  • Seite 6: Gefahrenhinweis Auf Der Empfängerrückseite

    Innerhalb des EM 9046 treten gefährliche Spannungswerte auf, die ein Stromschlagsrisiko darstellen. Öffnen Sie niemals den EM 9046, es besteht die Gefahr eines Strom- schlags. Im Inneren des EM 9046 befinden sich keine Komponenten, die Sie reparieren können. Versuchen Sie niemals, die Module des EM 9046 selbst- ständig zu tauschen.

  • Seite 7: Sicherheitshinweise Für Antennen/Booster A/Ab/Ad 9000

    Verwenden Sie defekte offensichtlich defektem Akkus niemals weiter. Produkt. Verwenden Sie ausschließ- Geben Sie verbrauchte lich die von Sennheiser vor- Akkus nur an Sammelstel- geschriebenen Akkus. len oder bei Ihrem Fach- händler zurück. Bewahren Sie das Produkt Entnehmen Sie die Akkus an einem kühlen, trocke-...

  • Seite 8: Systemübersicht Digital 9000

    Ladegerät L 60 ..............12 Hand- und Taschensender SKM 9000/SK 9000 ....9 Produktübersicht ..............13 Ladegerät L 60 ...............9 Empfänger EM 9046 ............13 Lieferumfang ................10 Antennen und Antennenbooster A/AB/AD 9000 ..17 Empfänger EM 9046 ............10 Antennenkabel GZL 9000 ..........18 Kabelset EM 9046 CAB ............10...

  • Seite 9: Empfänger Em 9046

    • True Bit Diversity • Audioausgangspegel einstellbar in 1-dB-Schritten • konfigurierbarer Command-Audioausgang • Bestückung des EM 9046 mit bis zu 8 Empfängermodulen EM 9046 DRX für 8 individuell einstellbare Kanäle • optionale Audiomodule: trafosymmetrisch-analog oder digital (AES3) • HF-Kaskadierung von bis zu 4 Empfängern •...

  • Seite 10: Hand- Und Taschensender Skm 9000/Sk 9000

    • Betrieb wahlweise mit Lithium-Ionen-Akkupack BA 61 oder Batterie- pack B 61 (3 x AA-Alkaline oder AA-Lithium-Batterien) • automatische Erkennung des Eingangssignals (Mic, Line, Instrument) bei Verwendung von Sennheiser-Zubehör • Emulation von Instrumentenkabeln • verschiedene Ansteckmikrofone für unterschiedliche Einsatzbereiche (siehe Seite 21) •...

  • Seite 11: Lieferumfang

    1 CD-ROM mit - Software „Wireless Systems Manager“ (WSM) - WSM-Bedienungsanleitung 1 CD-ROM mit System-Bedienungsanleitung Die optionalen Module EM 9046 DRX, AAO und DAO können Sie über Ihren Sennheiser-Service-Partner beziehen und von diesem ein- bauen lassen. Kabelset EM 9046 CAB 2 HF-Patchkabel (Typ N, 50 )

  • Seite 12: Handsender Skm 9000/Skm 9000 Com

    Lieferumfang Handsender SKM 9000/SKM 9000 COM 1 Handsender SKM 9000 oder 1 Handsender SKM 9000 COM 1 Mikrofonklemme MZQ 9000 1 Beiblatt „Rahmenbedingungen und Einschränkungen für die Nutzung von Frequenzen in Europa“ 1 Bedienungsanleitung Sie benötigen zusätzlich Mikrofonmodule, einen Akkupack BA 60 und/oder einen Batteriepack B 60.

  • Seite 13: Batteriepacks B 60/B 61

    UK oder US). Mit einem Netzteil NT 3-1 können Sie bis zu 4 Ladegeräte betreiben. Eine Liste der Zubehörteile finden Sie unter www.sennheiser.com auf der Produktseite des Digital 9000. Für Informationen über Bezugsquellen wenden Sie sich an den Sennheiser-Partner Ihres Landes: www.sennheiser.com >...

  • Seite 14: Produktübersicht

    Produktübersicht Produktübersicht Empfänger EM 9046 Übersicht der Vorderseite 7 8 9 A B C D P O N Montagewinkel mit Griff Infrarotschnittstelle Lüftungsöffnungen Taste Standby Taste Anschluss USB Jog-Dial für Menüsteuerung (Netzwerk) Lautstärkeregler für Kopfhörer clock (externe Word-Clock-Synchronisation) 6,3-mm-Kopfhörerbuchse live...

  • Seite 15: Übersicht Der Rückseite

    Produktübersicht Übersicht der Rückseite Die Übersicht der Rückseite zeigt einen Empfänger EM 9046, bestückt mit den festen Modulen PSU, und den optionalen Modulen DRX, und AAO. Es handelt sich um eine Beispielkonfiguration. Die austausch- baren Module sind in der Darstellung farbig hervorgehoben.

  • Seite 16: Übersicht Der Displays Und Der Led Clock

    Produktübersicht Die Belegung der XLR-3- und der Sub-D-Buchsen des EM 9046 finden Sie in den technischen Daten auf Seite 120. Übersicht der Displays und der LED clock A1.7 A1.7 A1.7 A1.7 3:10 3:10 Anzeige „Frequenz-Preset“ A1.7 ausgewählter Booster (Typ A oder Typ B) ausgewählter Booster-Frequenzbereich (1 ...
  • Seite 17 Im Menü „Word clock“ ist „external“ eingestellt, der Empfänger EM 9046 kann jedoch kein externes Word- Clock-Signal finden und generiert ein eigenes Word- Clock-Signal. Die Word-Clock-Rate dieses Signals entspricht der letzten eingestellten oder aktiven Word-Clock-Rate. Sobald an der BNC-Buchse...

  • Seite 18: Antennen Und Antennenbooster A/Ab/Ad 9000

    Wenn Sie die Antenne/den Antennenbooster mit dem EM 9046 verwenden, hat der Drehschalter „Filter“ keine Funktion, der Frequenzbereich wird automatisch eingestellt. Wenn Sie die Antenne/den Antennen- booster nicht mit dem EM 9046 verwenden, stellen Sie mit dem Drehschalter „Filter“ den gewünschten Frequenzbereich („A1“ ... „A8“ bzw. „B1“ ... „B8“) ein.

  • Seite 19: Antennenkabel Gzl 9000

    Batteriepack für 2 x AA-Zellen Griff Taste DOWN Taste * Die Funktionsweise der COMMAND-Taste ist über das Menü des Empfängers EM 9046 konfigurierbar, siehe dazu in der Systemanleitung „Cmd mode“ – Audio- und Command- Ausgänge konfigurieren 18 | Digital 9000...

  • Seite 20: Übersicht Der Standardanzeige Nach Dem Einschalten

    Produktübersicht Übersicht der Standardanzeige nach dem Einschalten Nach dem Einschalten erscheint die eingestellte Standardanzeige (hier: „Frequency“). Eine Übersicht aller Standardanzeigen finden Sie auf Seite 88. 480.000 3:59 Anzeige Ladezustand des Akku- Anzeige „Encryption“ /Batteriepacks Anzeige Tastensperre Anzeige verbleibende Anzeige Übertragungsmodus Betriebszeit (nur in Verbindung „HD“...

  • Seite 21: Taschensender Sk 9000

    Produktübersicht Taschensender SK 9000 3-Pin-Audiobuchse für Taste - Sennheiser-Mikrofone Taste - Sennheiser Line-/Instrumenten- Entriegelung kabel CI 1-4 Akkupack/Batteriepack - COMMAND Adapter KA 9000 COM Einrastelemente Akku-/ Taste ON/OFF Batteriepack mit Escape-Funktion   Führungsschienen Akku-/Batteriepack - leuchtet konstant: Kontakte Sender betriebsbereit...

  • Seite 22: Kondensatormikrofone Für Taschensender Sk 9000

    Kondensatormikrofone für Taschensender SK 9000 Mikrofon Richtcharakteristik MKE 1 Kugel MKE 2 Niere ME 102 Kugel ME 104 Niere ME 105 Superniere HSP 2 Kugel HSP 4 Niere Sennheiser CI 1-4 Line-/Instrumentenkabel 6,3-mm-Klinkenstecker (Silent Plug) auf 3-Pin-Audiostecker Digital 9000 | 21...

  • Seite 23: Command-Adapter Ka 9000 Com Für Taschensender Sk 9000

    Produktübersicht Command-Adapter KA 9000 COM für Taschensender SK 9000 3-Pin-Audiostecker 3-Pin-Audiobuchse Taste COMMAND Verbindungskabel, Länge: 1,6 m Akkupack BA 60 Lade- und Datenkontakte Antenne Einrastelemente 22 | Digital 9000...

  • Seite 24: Akkupack Ba 61

    Produktübersicht Akkupack BA 61 Einrastöffnungen Führungsschiene Lade- und Datenkontakte Batteriepack B 60 Batteriefach für 2 AA-Batterien Antenne Einrastelemente Datenkontakte Digital 9000 | 23...

  • Seite 25: Batteriepack B 61

    Produktübersicht Batteriepack B 61 Einrastöffnungen Führungsschiene Datenkontakte Batteriefach für 3 AA-Batterien Abdeckung 24 | Digital 9000...

  • Seite 26: Ladegerät L 60

    Produktübersicht Ladegerät L 60 Status-LED Ladeschächte für Akkupacks BA 60 oder BA 61 DC-Eingangsbuchse zum Anschluss des Netzteils NT 3-1 Lüftungsöffnungen Verbindungsschienen zum Kaskadieren von max. 4 Ladegeräten Anzeigen der Status-LED Status-LED 1 Bedeutung Standby-Betrieb/nicht mit dem Stromnetz verbunden Akkupack wird geladen, erreichte Kapazität ca. 0-70% orange Akkupack wird geladen, erreichte Kapazität ca.
  • Seite 27 Produktübersicht 26 | Digital 9000...

  • Seite 28: Digital 9000 Für Den Betrieb Vorbereiten

    Digital 9000 für den Betrieb vorbereiten ......27 Empfangsantennen und Antennenbooster anschließen ................37 Empfänger EM 9046 für den Betrieb vorbereiten ..28 Empfangsantennen und Antennenbooster einstellen 37 Empfänger aufstellen oder in ein 19"-Rack montieren 28 Geräte an die analogen Audioausgänge anschließen ...29 Handsender SKM 9000 für den Betrieb vorbereiten ..

  • Seite 29: Empfänger Aufstellen Oder In Ein 19"-Rack Montieren

    Verwenden Sie ein ausreichend stabiles Rack. Vermeiden Sie eine Überlastung der Stromkreise. Sehen Sie bei Bedarf einen Überstromschutz vor. Stellen Sie stets sicher, dass das Netzkabel des EM 9046 sowie damit verbundene Mehrfachsteckdosen und Verlängerungs- kabel über Schutzkontakte verfügen. Erden Sie das Rack stets über einen zusätzlichen Anschluss.

  • Seite 30: Geräte An Die Analogen Audioausgänge Anschließen

    2 Schrauben pro Seite an der Vorderseite des Racks fest (Schrau- ben nicht im Lieferumfang enthalten). Geräte an die analogen Audioausgänge anschließen Wenn Sie den Empfänger EM 9046 mit einem analogen Audio Out-Modul AAO verwenden, verfügt er über 8 analoge trafosymmetrische Audioaus- gänge.
  • Seite 31 Schirmdämpfung. Eine hohe Schirmdämpfung verhindert, dass durch die digitale Datenübertragung Störungen des Funksignal-Empfangs entstehen. Die Belegung der XLR-3- und der Sub-D-Buchsen des EM 9046 fin- den Sie in den technischen Daten auf Seite 120. Passende AES3-Kabel erhalten Sie von Sennheiser fertig konfektio- niert (optionales Zubehör).

  • Seite 32: Empfänger Kaskadieren

    RF OUT B Die Länge der HF-Patchkabel aus dem Kabelset EM 9046 CAB ermög- RF OUT A licht einen Abstand von 1 Höheneinheit (HE) zwischen 2 EM 9046 in einem 19"-Rack. Wenn Sie Word-Clock-Signale zwischen kaskadierten Empfängern weiter- leiten und/oder kaskadierte Empfänger zu einem Netzwerk verbinden möchten (siehe die nachfolgenden Kapitel):...

  • Seite 33: Externe Word-Clock-Signale Anschließen

    3 LAN UP 4 LAN Der EM 9046 verfügt über zwei Netzwerkbuchsen DOWN, über die Sie weitere EM 9046 oder andere netzwerkfähige Senn- heiser-Empfänger zu einem Netzwerk verbinden können. Alle Empfänger im Netzwerk können Sie mit dem Wireless Systems Mana- ger (WSM) steuern.
  • Seite 34 Verbindung wiederherzustellen (z. B. durch das Reaktivieren von Switches). Das kann zu einem Netzausfall von bis zu 50 Sekunden führen. Verbinden Sie den ersten EM 9046 mit einem Switch, Computer oder Notebook. Wir empfehlen Ihnen, ein CAT5-Ethernetkabel zu verwenden, das über trittsichere Neutrik-EtherCon-Stecker verfügt.

  • Seite 35: Empfänger Mit Dem Stromnetz Verbinden

    UP. Dadurch werden STP und RSTP deaktiviert. – Sie benötigen einen externen Switch. – Ihr Netzwerk erhält eine Stern-Topologie. Verbinden Sie alle EM 9046 mit CAT5-Ethernetkabeln des Kabelsets EM 9046 CAB mit einem Switch. Verbinden Sie den Switch mit einem Computer oder Notebook. Wir emp- fehlen Ihnen, ein CAT5-Ethernetkabel zu verwenden, das über trittsi-...

  • Seite 36: Kopfhörer Anschließen

    Digital 9000 für den Betrieb vorbereiten Um den Empfänger mit dem Stromnetz zu verbinden: Stellen Sie den Netzschalter ON/OFF in Position „0“. EM9046 Stecken Sie das mitgelieferte Netzkabel in die Kaltgerätebuchse 2. Stecken Sie den Netzstecker in die Steckdose. Stellen Sie den Netzschalter ON/OFF in Position „1“.

  • Seite 37: Empfangsantennen Aufstellen

    Antennenbooster abhängig von verwendeter passiver Antenne Nach dem Anschließen oder Wechseln beider Antennenbooster misst der EM 9046 automatisch die Kabeldämpfung zwischen den Antennenboos- tern und den Antenneneingängen. Für jeden Kanal erscheint die Zustands- anzeige „Calibrating“ im Display. Wenn Sie nur einen Antennenbooster anschließen oder wechseln, entfällt diese Messung.

  • Seite 38: Empfangsantennen Und Antennenbooster Anschließen

    Verwenden Sie hierzu kurze Kabel, um die Kabeldämpfung gering zu halten. Empfangsantennen und Antennenbooster einstellen Der Empfänger EM 9046 steuert die Vorselektion der Booster-Frequenzbe- reiche. An den Antennen/Antennenboostern A/AB/AD 9000 sind keine weiteren Einstellungen nötig. Sie können die Antennen/Antennenbooster auch mit anderen Empfängern betreiben, wenn folgende Voraussetzungen erfüllt sind:...

  • Seite 39: Batterien In Den B 60 Einsetzen

    Digital 9000 für den Betrieb vorbereiten VORSICHT Beschädigung des Handsenders und/oder des Akku-/Batteriepacks! Wenn Sie die folgenden Kontakte berühren, können Sie diese verschmut- zen oder verbiegen: • Lade- und Datenkontakte des Akkupacks BA 60 • Datenkontakte des Batteriepacks B 60 Berühren Sie weder die Kontakte des Akkupacks BA 60 noch die Kon- takte des Batteriepacks B 60.

  • Seite 40: Mikrofonmodul Wechseln

    Digital 9000 für den Betrieb vorbereiten Um den Akku-/Batteriepack einzusetzen: Schieben Sie den Akku-/Batteriepack in die Öffnung des Handsenders, bis er deutlich einrastet (siehe Abbildung 2). Mikrofonmodul wechseln VORSICHT Beschädigung des Mikrofonmoduls! Wenn Sie Kontakte berühren, können Sie diese verschmutzen oder verbie- gen.

  • Seite 41: Taschensender Sk 9000 Für Den Betrieb Vorbereiten

    Digital 9000 für den Betrieb vorbereiten Wenn Sie das Mikrofonmodul 1 während des Betriebs abschrau- ben, wird automatisch die Stummschaltung aktiviert. Taschensender SK 9000 für den Betrieb vorbereiten Akku-/Batteriepack auswählen Sie können den Taschensender SK 9000 wie folgt betreiben: • mit dem Akkupack BA 61 •...

  • Seite 42: Mikrofone Und Audioquellen Anschließen

    Digital 9000 für den Betrieb vorbereiten Die Einstellungen des Handsenders bleiben beim Entnehmen des Akku-/Batteriepacks erhalten. Akku-/Batteriepack entnehmen und einsetzen Um den Akku-/Batteriepack zu entnehmen: Drücken Sie die beiden Entriegelungstasten und ziehen Sie den Akku-/ Batteriepack wie in Abbildung 2 dargestellt hinaus. Um den Akku-/Batteriepack einzusetzen: Schieben Sie den Akku-/Batteriepack in die Führungsschienen des Taschensenders, bis er deutlich einrastet.

  • Seite 43: Antenne Anschließen

    Digital 9000 für den Betrieb vorbereiten Verwenden Sie die empfohlenen Sennheiser-Mikrofone oder das Senn- heiser Line-/Instrumentenkabel CI 1-4. Eine Übersicht geeigneter Mikrofone finden Sie in der Produktüber- sicht auf Seite 21. Stecken Sie den 3-Pin-Audiostecker des Sennheiser-Mikrofons oder des Sennheiser Line-/Instrumentenkabels CI 1-4 in die 3-Pin-Audiobuchse 1.

  • Seite 44: Command-Adapter Ka 9000 Com Anschließen

    Digital 9000 für den Betrieb vorbereiten Command-Adapter KA 9000 COM anschließen Mithilfe des Command-Adapters KA 9000 COM können Sie per Fernsteue- rung den Audiokanal am Empfänger EM 9046 wechseln, z. B. für Regiean- weisungen. Stecken Sie den 3-Pin-Audiostecker des KA 9000 COM in die 3-Pin- Audiobuchse  1...

  • Seite 45: Ladegerät Aufstellen Oder Montieren

    Digital 9000 für den Betrieb vorbereiten Ladegerät aufstellen oder montieren VORSICHT Gefahr der Verfärbung von Oberflächen! Oberflächen sind mit Lacken, Polituren oder Kunststoffen behandelt, die bei Kontakt mit anderen Materialien Flecken hervorrufen können. Wir kön- nen daher trotz sorgfältiger Prüfung der von uns eingesetzten Materialien Verfärbungen Ihrer Oberflächen nicht ausschließen.

  • Seite 46: Em 9046 Bedienen

    Digital 9000 EM 9046 bedienen EM 9046 bedienen EM 9046 bedienen  ..............45 Betriebsmodus „ch“ – Kanäle konfigurieren  ....73 Empfänger ein-/ausschalten  ..........46 Übersicht des Menüs „ch“  ..........73 Hauptmenü „Channel setup“ ..........75 „sys“, „ch“, „live“ – Betriebsmodi auf einen Blick  ..47 Erweitertes Menü...

  • Seite 47: Empfänger Ein-/Ausschalten

    Das Betriebssystem des Empfängers wird geladen. Währenddessen blinkt die LED der Taste Standby  3 rot und das Display zeigt den Sennheiser-Startbildschirm. Anschließend wird eine automatische Kali- brierung der Kabeldämpfung durchgeführt (vgl. Seite 61). Wenn das Betriebssystem vollständig geladen wurde, befindet sich der Empfänger im Betriebsmodus „live“.

  • Seite 48: Grundfunktionen Des Sennheiser-Bedienmenüs

    Informationen zum Betriebsmodus „sys“ finden Sie ab Seite 51. Grundfunktionen des Sennheiser-Bedienmenüs Ein besonderes Merkmal der Sennheiser 9000er-Serie ist das einfache und intuitive Bedienkonzept. Unter Stress, wie auf der Bühne und in laufenden Sendungen, können Sie dadurch schnell und präzise agieren.

  • Seite 49: Anzeigen Des Sennheiser-Bedienmenüs

    Kanal-Mehrfachauswahl K stehen Ihnen auch im Betriebsmodus „live“ zur Verfügung. Anzeigen des Sennheiser-Bedienmenüs Das Sennheiser-Bedienmenü besteht aus dem oberen Bereich, der Menüauswahl, in der Sie einzelne Menüpunkte auswählen und aufrufen können und dem unteren Bereich, dem Hauptbildschirm: Menü- Audio output level...

  • Seite 50: Output Level

    EM 9046 bedienen Rufen Sie einen Menüpunkt auf, indem Sie das Jog-Dial G drücken, so wird die Menüauswahl blau umrahmt dargestellt: Menüpunkt ausgewählt Audio output level output level Menüpunkt aufgerufen Audio output level output level In Menüpunkten mit wenigen Einstellmöglichkeiten können Sie diese direkt in der Menüauswahl vornehmen (z.

  • Seite 51: Fehler- Und Warnmeldungen

    EM 9046 bedienen Fehler- und Warnmeldungen Fehler- und Warnmeldungen erscheinen in weißer Schrift. Das Display ist orange hinterlegt. Beispiel: Warnmeldung „Frequency out of booster range“ Frequency out of booster range esc L Sie können Fehler-/Warnmeldungen durch Drücken der Taste aus- blenden.

  • Seite 52: Übersicht Des Menüs „Sys

    Range detail scan den Kanälen Frequenz-Presets zuordnen Audio output level Ausgangspegel einstellen Word clock Word-Clock konfigurieren Kabeldämpfung zwischen Boosterausgang und HF- Cable attn Eingang des EM 9046 anzeigen und kompensieren Load config Konfiguration laden Save config Konfiguration speichern Network Netzwerk konfigurieren Brightness Helligkeit einstellen Wählbare Optionen:...
  • Seite 53 EM 9046 bedienen Erweitertes Menü „Service setup“ Seite HW setup Hardwarekonfiguration und Status anzeigen Firmware Firmware-Versionen anzeigen und Firmware der Sender und Booster aktualisieren Lizenz‐ und  Legal Urheberrechtsinformationen 52 | Digital 9000...

  • Seite 54: Hauptmenü „System Setup

    Störpegel aufgezeichnet und für die Booster-Frequenz- bereiche 1 bis 8 dargestellt. Treffen Sie folgende Vorkehrung für einen Frequenzscan: Schalten Sie alle Sender aus, die Sie mit dem EM 9046 drahtlos verbin- den möchten. Schalten Sie alle möglichen Störquellen (z. B. Lichtquellen, Intercom- Strecken, Videowände) sowie alle weiteren Funkstrecken ein.
  • Seite 55 Alle Audioausgänge werden stumm geschaltet! Die Dauer des Frequenzscans hängt von der Anzahl der eingebauten Empfängermodule EM 9046 DRX ab. Je mehr Module Sie verwenden, desto schneller ist der Frequenzscan beendet. Die von den Antennen empfangenen Störpegel werden aufgezeichnet und dargestellt.
  • Seite 56 „LR (Long Range)“: Übertragung eines Audiosignals, dessen Bitrate vor der Übertragung durch ein Audiodatenkompressionsverfahren (SeDAC, Sennheiser Digi- tal Audio Codec) reduziert wird. Das Verfahren sorgt für eine sehr gute Audioqualität und eine große Reichweite der Funkstrecken. Die Emp- findlichkeit gegenüber Störpegeln ist geringer als im Übertragungsmo- dus „HD“.
  • Seite 57 EM 9046 bedienen Beispiel 2: Angenommen, Sie verfügen nur über 6 Sender des Typs B1–B4 aber über 6 Sender des Typs B1–B4, 8 Sender des Typs B5–B8. 8 Sender des Typs B5–B8 Ausreichende Anzahl an Sendern des richtigen – –...
  • Seite 58 EM 9046 bedienen „Range detail scan“ – optionalen Frequenzscan des aktiven Frequenzbereichs durchführen und den Kanälen Frequenz-Presets zuordnen Rufen Sie den Menüpunkt „Range detail scan“ auf. Der aktivierte Booster-Frequenzbereich und das Ergebnis des letzten Frequenzscans („Frequency scan“ oder „Range detail scan“) werden...
  • Seite 59 EM 9046 bedienen Sie haben drei Möglichkeiten, um einem Kanal ein Frequenz-Preset bzw. eine Frequenz zuzuweisen: 1. Sie können automatisch das Frequenz-Preset mit dem geringsten Stör- pegel auswählen. Das ist die schnellste und bequemste Methode. 2. Sie können ein Frequenz-Preset manuell auswählen.
  • Seite 60 Drücken Sie die Taste Um Ihre Sender einzurichten: Wechseln Sie am EM 9046 in den Betriebsmodus „ch“ (vgl. Seite 73). Wählen Sie einen der Kanäle aus, für die Sie Frequenz-Presets gespei- chert haben. Rufen Sie das erweiterte Menü...

  • Seite 61: "Audio Output Level" - Analoge Ausgangspegel Einstellen

    EM 9046 bedienen „Audio output level“ – Analoge Ausgangspegel einstellen Audio output level output level EM 9046 AAO EM 9046 DAO Analog multicore Im Menüpunkt „Audio output level“ können Sie den Pegel aller oder einzel- ner Kanäle des Audiomoduls Analog Audio Out (AAO) einstellen.

  • Seite 62: "Word Clock" - Word-Clock Konfigurieren

    „Cable attn“ – Kabeldämpfung anzeigen und kompensieren RF IN A: RF IN B: cable attn In folgenden Situationen misst der Empfänger EM 9046 die Kabeldämp- fung zwischen Antennenboostern und den Antenneneingängen und kompensiert diese automatisch: • während des Bootvorgangs • wenn beide Antennenbooster angeschlossen oder gewechselt werden Wenn nur ein Antennenbooster angeschlossen oder gewechselt wird, entfällt diese Messung.
  • Seite 63 EM 9046 bedienen Verwenden Sie die Systemkabel GZL 9000, um optimale Dämp- fungswerte zu erreichen. „Load config“ – Konfiguration laden defaults modified load config Im Menüpunkt „load config“ können Sie bis zu 10 gespeicherte Einstellun- gen Ihrer Systemkonfiguration laden (siehe nächsten Menüpunkt, „save...

  • Seite 64: "Network" - Netzwerk Konfigurieren

    EM 9046 bedienen • Betriebsstunden (anzeigbar im Menüpunkt „op hours“, siehe Seite 66) „Network“ – Netzwerk konfigurieren Name EM 9046 IPv4 address 169.254.92.238 network Slot analog: EM 9046 IPv4 address: auto 192.254.95.238 subnet mask: auto 255.255.0.0 gateway: auto 0.0.0.0 LAN UP:...

  • Seite 65: Erweitertes Menü „Service Setup

    EM 9046 bedienen „Screensaver“ Der „Screensaver“ regelt die „Brightness“ auf den niedrigsten (im Menü wählbaren) Wert. Das ist unabhängig vom durch den Benutzer eingestell- ten „Brightness“ Wert. Der „Screensaver“ aktiviert sich nach 30 Minuten, wenn folgende Bedin- gungen erfüllt sind: •...

  • Seite 66: "Factory Reset" - Auf Werkseinstellungen Zurücksetzen

    EM 9046 bedienen „Factory reset“ – Auf Werkseinstellungen zurücksetzen Factory reset factory reset Im Menüpunkt „factory reset“ können Sie Ihren Empfänger auf Werksein- stellungen zurücksetzen. Folgen Sie hierzu der Aufforderung im Haupt- bildschirm, die Taste fünf Sekunden lang gedrückt zu halten.
  • Seite 67 Betriebsstunden des EM 9046 ange- zeigt. „Logfile“ – Ereignis-Protokolle anzeigen Logfile Der Empfänger EM 9046 führt ein Protokoll über Benutzeraktionen sowie fehlerhafte und auffällige Systemzustände. Im Protokoll können Sie bis zu 1000 Ereignisse einsehen. Protokolleinträge sind folgendermaßen aufgebaut: •...

  • Seite 68: "System Check" - Aktuelle Fehler- Und Warnmeldungen Anzeigen

    Sie aktuelle Fehler- und Warnmel- dungen anzeigen. Wird z. B. während des Betriebs ein Booster entfernt oder fehlt dieser beim Starten des EM 9046, erscheint folgende Warnmeldung: RF-IN B: no booster connected esc L Wenn Sie diese Warnmeldung durch Drücken der Taste ausblenden, wird der fehlende Booster im Menüpunkt...
  • Seite 69 „Hw setup“ – Hardware-Konfiguration des EM 9046 anzeigen und geänderte Konfiguration bestätigen Modules ok Hw setup Während das Betriebssystem des EM 9046 startet, prüft es dessen Hard- ware-Konfiguration auf Veränderungen. Veränderungen der Hardware- Konfiguration werden durch Warnmeldungen angezeigt. 68 |...
  • Seite 70 EM 9046 bedienen Wurde z. B. ein Audiomodul DAO entfernt, erscheint folgende Warnmel- dung: Modules missing esc L Wenn Sie diese Warnmeldung durch Drücken der Taste ausblenden, wird das fehlende Modul im Menüpunkt „hw setup“ mit dem Status „mis- sing“ angezeigt:...
  • Seite 71 New firmware Firmware: 10-08-10-10 Wenn Sie mithilfe von WSM die Firmware des Empfängers EM 9046 aktu- alisieren, werden auch aktuelle Firmware-Versionen der Booster und der Sender der Serie 9000 auf Ihrem Empfänger gespeichert. Im Menüpunkt „Firmware“ können Sie die Firmware-Versionen des Emp- fängers, der Booster und Ihrer Sender anzeigen und die Firmware der Boos-...
  • Seite 72 Firmware des Senders, ohne die Verbindung zu unterbrechen. Um die Firmware weiterer Sender auszulesen und zu aktualisieren: Halten Sie die Infrarotschnittstelle der Sender nacheinander vor die Inf- rarotschnittstelle des EM 9046 und gehen Sie vor, wie oben beschrie- ben. Um zum Hauptmenü zurückzukehren: Drücken Sie die Taste...
  • Seite 73 EM 9046 bedienen „Legal“ Hier werden die Lizenz- und Urheberrechtsinformationen der im EM 9046 verwendeten Software angezeigt. Die Lizenz- und Urheberrechtsinforma- tionen werden auf dem Display des EM 9046 angezeigt. Quelltexte Die in der Software verwendeten Quelltexte können Sie kostenfrei per E-Mail unter opensource@sennheiser.com anfordern, soweit die Überlas-...

  • Seite 74: Übersicht Des Menüs „Ch

    EM 9046 bedienen Betriebsmodus „ch“ – Kanäle konfigurieren Der Betriebsmodus „ch“ bietet Ihnen die Möglichkeit, Kanäle zu konfigurie- ren. Bestimmte Einstellungen, die Sie hierbei vornehmen, können Sie zwi- schen Sendern und Empfänger per Infrarot synchronisieren. Sie sind in der Spalte mit dem -Symbol gekennzeichnet (siehe auch nächste...
  • Seite 75 Um Einstellungen per Infrarot mit Ihren Sendern zu synchronisieren: Wählen Sie einen der Kanäle 1–8 aus. Schalten Sie den Sender ein, den Sie diesem Kanal zuordnen möchten. Drücken Sie am EM 9046 die Taste  J. Der Empfänger wechselt in den Synchronisiermodus, die LED  B...

  • Seite 76: Hauptmenü „Channel Setup

    EM 9046 bedienen Hauptmenü „Channel setup“ Um ins Hauptmenü zu gelangen: Wählen Sie den Betriebsmodus „ch“ aus. Wählen Sie einen oder mehrere Kanäle aus (vgl. Seite 48). Rufen Sie die im Folgenden beschriebenen Menüpunkte auf und stellen Sie diese ein.
  • Seite 77 EM 9046 bedienen „Name“ – Kanalnamen einstellen name Im Menüpunkt „Name“ können Sie Kanalnamen einstellen. Der Kanalname kann bis zu acht Zeichen lang sein und setzt sich aus folgendem Zeichen- vorrat zusammen: `+` `,` `-` `|` `/` `0` `1` `2` `3` `4` `5` `6` `7` `8` `9` `*` `;` `<` `=` `>`...
  • Seite 78 Im Menüpunkt „Encryption“ können Sie das Audio-Signal gegen das Abhö- ren durch andere Empfänger schützen, indem Sie Sender an den Empfän- ger EM 9046 binden. Andere Empfänger können das Funksignal dieser Sender empfangen, nicht aber deren Audiosignal auswerten. Um das Audiosignal gegen das Abhören durch andere Empfänger zu schüt- zen: Stellen Sie den Menüpunkt „Encryption“...
  • Seite 79 (vgl. Seite 89 und Seite 97) und über Lautsprecher die Signalqualität des Testtons überprüfen, während Sie die Betriebsumgebung abge- hen. - Wenn Sie den Walktest zu zweit ausführen, kann die zweite Person die Signalqualität des Testtons auch mithilfe eines an den EM 9046 angeschlossenen Kopfhörers überprüfen. 78 | Digital 9000...

  • Seite 80: Erweitertes Menü „Transmitter Setup

    „Sync Fail“ in der Menüauswahl des Empfängersdisplays. Änderungen, die Sie im Menüpunkt „Transmitter setup“ des EM 9046 vor- nehmen, müssen per Infrarot synchronisiert werden. Änderungen, die Sie an Sendern vornehmen, wirken sich direkt auf die Menüpunkte des erweiterten Menüs „Transmitter setup“...

  • Seite 81: "Rf Mode" - Übertragungsmodus Einstellen

    Range)“: Übertragung eines Audiosignals, dessen Bitrate vor der Übertragung durch ein Audiodatenkompressionsverfahren (SeDAC, Sennheiser Digital Audio Codec) reduziert wird. Das Verfahren sorgt für eine sehr gute Audioqualität und eine große Reichweite der Funkstrecken. Die Empfindlichkeit gegenüber Störpegeln ist geringer als im Übertra- gungsmodus „HD“.
  • Seite 82 EM 9046 bedienen Nach der Synchronisation mit dem Sender wird der tatsächliche vom Sen- der übernommene Wert in den Menüpunkt zurückgeschrieben. „Display“ – Standardanzeige der Sender einstellen frequency display Im Menüpunkt „Display“ können Sie eine von 3 Standardanzeigen aktivie- ren. Die voreingestellte Standardanzeige ist „Name“. Sie können zwischen „Name“, „Preset“...

  • Seite 83: "Cable" - Instrumentenkabel Emulieren

    EM 9046 bedienen „Cable“ – Instrumentenkabel emulieren type1 cable Im Menüpunkt „Cable“ können Sie die Länge von Instrumentenkabeln in 3 Stufen emulieren: „type1“, „type2“ und „type3“. In der Einstellung „line“ erfolgt keine Emulation. Betriebsmodus „live“ – Konfiguriertes System bedienen Im Betriebsmodus „live“ können Sie Kanäle für das Kopfhörer-Monitoring auswählen sowie Sender und Empfänger synchronisieren.

  • Seite 84: Skm 9000 Bedienen

    SKM 9000 bedienen Digital 9000 SKM 9000 bedienen SKM 9000 bedienen SKM 9000 bedienen ..............83 Grundfunktionen des Sennheiser-Bedienmenüs ..86 SKM 9000 ein/-ausschalten ..........84 Übersicht der Statusanzeigen ........... 87 Automatische Tastensperre (Autolock) Übersicht der Menüpunkte ..........87 ein-/ausschalten ..............85 Digital 9000...

  • Seite 85: Skm 9000 Ein/-Ausschalten

    Frequenz-Preset des Sender-Frequenzbereichs (z. B. A1.1: 470.200 MHz). Stellen Sie das gewünschte Frequenz-Preset und weitere Menüpunkte im Menü „ch“ des Empfänger EM 9046 ein und synchronisieren Sie anschließend Sender und Empfänger (vgl. Seite 74). Hierbei werden alle Frequenz-Presets des Sender-Fre- quenzbereichs auf den SKM 9000 übertragen.

  • Seite 86: Automatische Tastensperre (Autolock) Ein-/Ausschalten

    SKM 9000 bedienen Drücken Sie die Taste Die Tastensperre wird vorübergehend deaktiviert, die Anzeige Tasten- sperre 5 blinkt. 480.000 Drücken Sie innerhalb von zwei Sekunden die die Taste ON/OFF 3:59 und halten Sie sie so lange gedrückt, bis das Display erlischt. Wenn Sie den SKM 9000 einschalten, ist die Tastenspere wieder aktiv.

  • Seite 87: Grundfunktionen Des Sennheiser-Bedienmenüs

    Speichern Sie Ihre Eingabe durch Drücken der Taste Grundfunktionen des Sennheiser-Bedienmenüs Ein besonderes Merkmal der Sennheiser 9000er-Serie ist das einfache und intuitive Bedienkonzept. Unter Stress, wie auf der Bühne und in laufenden Sendungen, können Sie dadurch schnell und präzise agieren.

  • Seite 88: Übersicht Der Statusanzeigen

    SKM 9000 bedienen Übersicht der Statusanzeigen Display-Anzeige Bedeutung SKM 9000 schaltet sich ein SKM 9000 schaltet sich aus Akku-/Batteriepack BA/B Ladezustand  100% |  70% |  30% Akkupack BA 60: verbleibende Betriebszeit in h:mm 6:59 4:40 2:20 Akku-/Batteriepack vollständig entladen, Sender nicht betriebsbereit Einstellung wird gespeichert Firmware wird aktualisiert...
  • Seite 89 Menüpunkt „Tune“). Um einen anderen Booster-Frequenzbereich zu aktivieren: Gehen Sie vor, wie ab Seite 53 beschrieben. Sie aktivieren den Booster-Frequenzbereich zunächst am EM 9046. Wenn Sie anschließend Sender und Empfänger synchronisieren, wird der Booster-Frequenzbereich auch am Sender aktiviert. „Name“ – Name einstellen Im Menüpunkt „Name“...

  • Seite 90: "Lock" - Tastensperre Einstellen

    SKM 9000 bedienen „Lock“ – Tastensperre einstellen Im Menüpunkt „Lock“ können Sie die Tastensperre einstellen. Weitere Informationen zur Einstellung der Tastensperre finden Sie auf Seite 85. „Test tone“ – 1 kHz-Testton aktivieren Im Menüpunkt „Test tone“ können Sie einen 1 kHz-Testton aktivieren, den Ihr Sender anstelle des Eingangssignals überträgt.
  • Seite 91 SKM 9000 bedienen 90 | Digital 9000...

  • Seite 92: Sk 9000 Bedienen

    SK 9000 bedienen Digital 9000 SK 9000 bedienen SK 9000 bedienen SK 9000 bedienen ..............91 Grundfunktionen des Sennheiser-Bedienmenüs ..94 SK 9000 ein-/ausschalten ..........92 Übersicht der Statusanzeigen ..........95 Automatische Tastensperre (Autolock) Übersicht der Menüpunkte ..........95 ein-/ausschalten ..............93 Digital 9000 | 91...

  • Seite 93: Sk 9000 Ein-/Ausschalten

    Frequenz-Preset des Sender-Frequenzbereichs (z. B. A1.1: 470.200 MHz). Stellen Sie das gewünschte Frequenz-Preset und weitere Menüpunkte im Menü „ch“ des Empfänger EM 9046 ein und synchronisieren Sie anschließend Sender und Empfänger (vgl. Seite 74). Hierbei werden alle Frequenz-Presets des Sender-Fre- quenzbereichs auf den SK 9000 übertragen.

  • Seite 94: Automatische Tastensperre (Autolock) Ein-/Ausschalten

    SK 9000 bedienen Drücken Sie die Taste Die Tastensperre wird vorübergehend deaktiviert, die Anzeige Tasten- sperre 5 blinkt. 480.000 Drücken Sie innerhalb von zwei Sekunden die die Taste ON/OFF 3:59 und halten Sie sie so lange gedrückt, bis das Display erlischt. Wenn Sie den SK 9000 einschalten, ist die Tastenspere wieder aktiv.

  • Seite 95: Grundfunktionen Des Sennheiser-Bedienmenüs

    Speichern Sie Ihre Eingabe durch Drücken der Taste Grundfunktionen des Sennheiser-Bedienmenüs Ein besonderes Merkmal der Sennheiser 9000er-Serie ist das einfache und intuitive Bedienkonzept. Unter Stress, wie auf der Bühne und in laufenden Sendungen, können Sie dadurch schnell und präzise agieren.

  • Seite 96: Übersicht Der Statusanzeigen

    SK 9000 bedienen Übersicht der Statusanzeigen Display-Anzeige Bedeutung SK 9000 schaltet sich ein SK 9000 schaltet sich aus Akku-/Batteriepack BA/B Ladezustand  100% |  70% |  30% Akkupack BA 61: verbleibende Betriebszeit in h:mm 6:59 4:40 2:20 Akku-/Batteriepack vollständig entladen, Sender nicht betriebsbereit Einstellung wird gespeichert Firmware wird aktualisiert...

  • Seite 97: "Tune" - Frequenz Einstellen

    Werkseinstellungen zurücksetzen Information Firmware-Version & Frequenzbereich anzeigen Menüpunkt wird ausgeblendet, wenn Sie das Sennheiser Line-/Instrumentenka- bel CI 1-4 verwenden Menüpunkt wird eingeblendet, wenn Sie das Sennheiser Line-/Instrumentenka- bel CI 1-4 verwenden „Tune“ – Frequenz einstellen Im Menüpunkt „Tune“ können Sie eine Frequenz in 25-kHz-Schritten ein- stellen.
  • Seite 98 SK 9000 bedienen „Cable“ – Emulation von Instrumentenkabeln einstellen Im Menüpunkt „Cable“ können Sie die Länge von Instrumentenkabeln in 3 Stufen emulieren. Der Menüpunkt wird eingeblendet, wenn Sie das Senn- heiser Line-/Instrumentenkabel CI 1-4 verwenden. „RF mode“ – Übertragungsmodus einstellen Im Menüpunkt „RF mode“...
  • Seite 99 SK 9000 bedienen 98 | Digital 9000...

  • Seite 100: L 60 Bedienen

    L 60 bedienen Digital 9000 L 60 bedienen L 60 bedienen Digital 9000 | 99...

  • Seite 101: Netzteil Anschließen Und L 60 Einschalten

    L 60 bedienen L 60 bedienen Netzteil anschließen und L 60 einschalten Verbinden Sie den DC-Stecker des Netzteils NT 3-1 mit der DC- Eingangsbuchse des Ladegeräts L 60. Verbinden Sie den Netzstecker (je nach Version EU, UK oder US) des Netzteils mit dem Stromnetz.
  • Seite 102 L 60 bedienen Der Akkupack wird geladen. Die Status-LED leuchtet. Während des Ladens erwärmt sich der Akkupack. Eine Übersicht der Zustände der Status-LED finden Sie auf Seite 25. Ladezeiten Bei einem vollständig entladenen Akkupack und bei Raumtemperatur (ca. 20 °C) ergeben sich folgende Ladezeiten: Erreichte Kapazität Ladezeit ca.
  • Seite 103 L 60 bedienen 102 | Digital 9000...

  • Seite 104: Digital 9000 Reinigen Und Pflegen

    Digital 9000 reinigen und pflegen Digital 9000 Reinigen und pflegen Digital 9000 reinigen und pflegen Digital 9000 | 103...

  • Seite 105: Einsprachekorb Des Mikrofonmoduls Reinigen

    Digital 9000 reinigen und pflegen Digital 9000 reinigen und pflegen VORSICHT Flüssigkeit kann die Elektronik der Produkte zerstören! Sie kann in das Gehäuse der Produkte eindringen und einen Kurzschluss in der Elektronik verursachen. Halten Sie Flüssigkeiten jeglicher Art von den Produkten fern. Verwenden Sie auf keinen Fall Löse- oder Reinigungsmittel.
  • Seite 106 Digital 9000 reinigen und pflegen Reinigen Sie das Produkt mit einem trockenen Tuch. Verwenden Sie zusätzlich einen Pinsel, um Staub aus den Ladeschäch- ten zu entfernen. Reinigen Sie von Zeit zu Zeit die Ladekontakte, z. B. mit einem Watte- stäbchen. Digital 9000 | 105...
  • Seite 107 Digital 9000 reinigen und pflegen 106 | Digital 9000...

  • Seite 108: Wenn Störungen Auftreten

    Wenn Störungen auftreten Digital 9000 Wenn Störungen auftreten Wenn Störungen auftreten Digital 9000 | 107...
  • Seite 109 Wenn Störungen auftreten Wenn Störungen auftreten Empfänger EM 9046 Problem Mögliche Ursache Mögliche Abhilfe keine kein Netzanschluss Prüfen Sie die Anschlüsse des Betriebs- Netzschalter ON/OFF 1 Netzkabels. Stellen Sie den anzeige in Position „0“ Netzschalter ON/OFF 1 Position „1“. kein Sender und Empfänger Führen Sie einen Frequenzscan...
  • Seite 110 Wenn Störungen auftreten Handsender SKM 9000 Problem Mögliche Ursache Mögliche Abhilfe Sender kann nicht Tastensperre Tastensperre bedient werden, eingeschaltet ausschalten „LOCK“ erscheint in (siehe Seite 85) der Anzeige keine Betriebs- verbrauchte Batterien austauschen oder anzeige Batterien oder leerer Akkupack laden (siehe Akkupack Seite 100) kein Funksignal am...
  • Seite 111 Akkupack gegen einen neuen zellen) Akkupack aus. Nehmen Sie Kontakt zu Ihrem Sennheiser-Partner auf, wenn mit Ihrer Anlage Probleme auftreten, die nicht in der Tabelle stehen, oder sich die Probleme nicht mit den in der Tabelle aufgeführten Lösungsvorschlägen beheben lassen.

  • Seite 112: Technische Daten

    Technische Daten Digital 9000 Technische Daten Den Partner Ihres Landes finden Sie auf www.sennheiser.com unter „Ser- vice & Support“. Technische Daten Digital 9000 | 111...
  • Seite 113 Technische Daten 112 | Digital 9000...

  • Seite 114: Systemeigenschaften

    774–798 MHz Übertragungsverfahren Digitale Modulation Mode „HD“: ohne Audiodatenkompression Mode „LR“: SeDAC (Sennheiser Digital Audio Codec) Audio-Frequenzgang 30 Hz bis 20 kHz (3 dB) mit SK 9000 Line-In 60 Hz bis 20 kHz (3 dB) mit SK 9000 Mic 80 Hz bis 20 kHz (3 dB) mit SKM 9000...

  • Seite 115: Lager- Und Transportbedingungen

    2 N-Buchsen (50 ), Kaskadierausgänge Verstärkung 11 dB ±0,5 dB (bezogen auf Booster-Eingang) Kaskadierbare Empfänger (HF) max. 4 EM 9046 (32 Kanäle) Audio-Eigenschaften XLR balanced, 10 dBu bis +18 dBu in 1-dB-Schritten (2 k) Audio-Ausgangsspannung 2 x 100 mW an 32 , kurzschlussfest Kopfhörerausgang...
  • Seite 116 100° (3 dB)  14 dB Vor-/Rückverhältnis AD 9000 OIP3 typ. +37 dBm Vorselektion 24 MHz automatisch oder manuell (ohne EM 9046) über Drehschalter Weitere Eigenschaften Stromaufnahme max. 160 mA bei 12 V Betriebsspannungsbereich 9 bis 18 V Fernspeisung durch EM 9046 über Antennenkabel Stativanschluss 3/8"...
  • Seite 117 Technische Daten Abmessungen A 9000: 250 x 165 x 23 mm (H x B x T) AB 9000: 80 x 64 x 24 mm (H x B x T) AD 9000: 329 x 322 x 23 mm (H x B x T) Gewicht A 9000: ca.

  • Seite 118: Eigenschaften Skm 9000

    Technische Daten Eingangsimpedanz Mic: 22 k Instrumente/Line: 1 M Untere Grenzfrequenz (3 dB) Mic: 30 Hz, 60 Hz, 80 Hz, 100 Hz, 120 Hz Instrumente/Line: 30 Hz, 60 Hz, 80 Hz, 100 Hz, 120 Hz Instrumentenkabel-Emulation Kabellänge einstellbar in 3 Stufen Weitere Eigenschaften Betriebszeit 6,5 h (mit Akkupack BA 61) Leistungsaufnahme...
  • Seite 119 Technische Daten Frequenzstabilität < 5 ppm Durchstimmbarkeit 25-kHz-Schrittweite Audio-Eigenschaften Audiovorverstärkung einstellbar in 3-dB-Schritten von 0 dB bis +62 dB (abhängig von Kapsel) einstellbar: 60 Hz, 80 Hz, 100 Hz, 120 Hz Untere Grenzfrequenz (3 dB) Weitere Eigenschaften Betriebszeit 5,5 h (mit Akkupack BA 60) Leistungsaufnahme max.
  • Seite 120 • Restaurationsladung • Kapazitätsüberwachung • Akku-Temperatur-Überwachung • Über-/Unterspannungserkennung • Ladezeit-Begrenzung (ca. 8 Stunden) kompatible Sennheiser • BA 60 (3,7 V, 1600 mAh, Li-Ion) Akkupacks • BA 61 (3,7 V, 2030 mAh, Li-Ion) Ladezeit bei vollständig entladenem Akkupack und bei Raumtemperatur (ca. 20 °C): •...

  • Seite 121: Belegung Der Buchsen Em 9046

    Technische Daten Belegung der Buchsen EM 9046 XLR-3-Buchse Belegung (analog & digital) Pin 1: Masse Pin 2: Out + (P) Pin 3: Out  (N) Sub-D-Buchse (25-polig) Multicore, digital, symmetrisch open open CH7/8P CH5/6P CH3/4P CH1/2P open open open open...
  • Seite 122 Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com Publ. 06/17...

Diese Anleitung auch für:

Em 9046 cabSkm 9000 comDigital 9000Gzl 9000Sk 9000Skm 9000

Inhaltsverzeichnis
