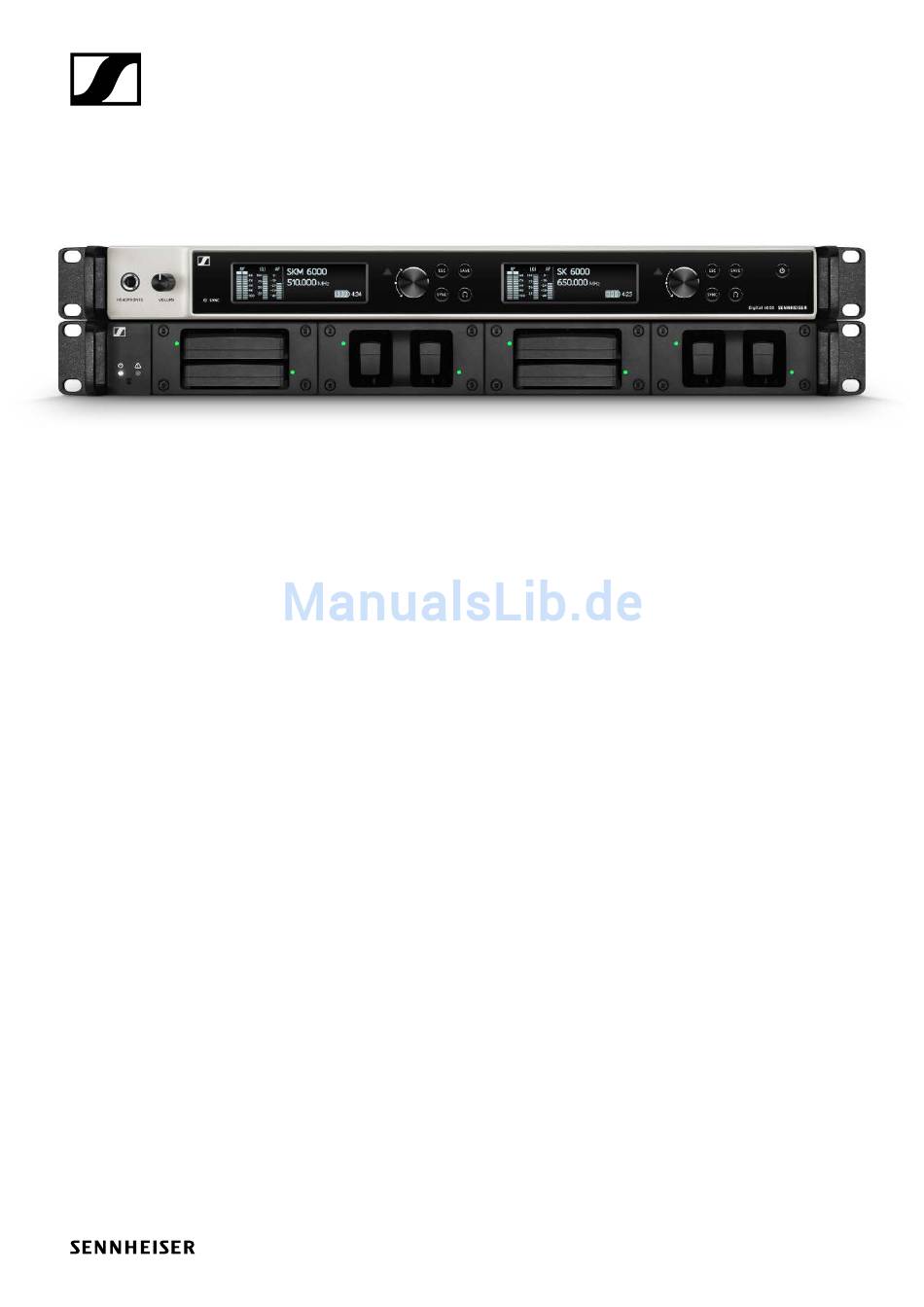

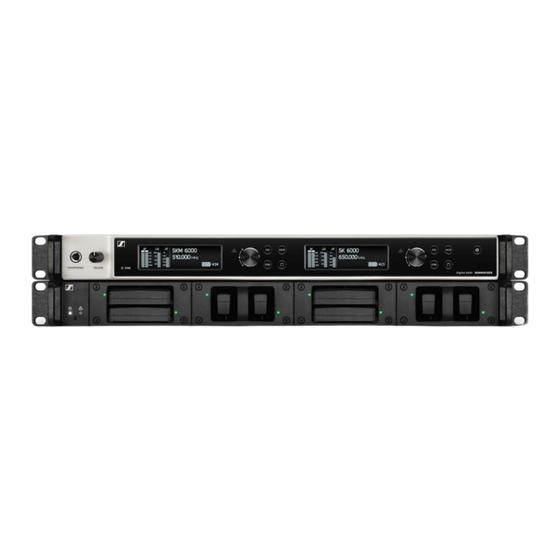

- Seite 1 Digital 6000 Bedienungsanleitung Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany, www.sennheiser.com Digital 6000 - v2.0...
-
Seite 2: Inhaltsverzeichnis
Die Serie Digital 6000 6 Merkmale 7 Produkte der Serie Digital 6000 8 Zweikanalempfänger EM 6000 | EM 6000 DANTE 9 Lieferumfang 9 Produktübersicht 10 Handsender SKM 6000 11 Lieferumfang 11 Produktübersicht 12 Taschensender SK 6000 13 Lieferumfang 13 Produktübersicht 14 Modulares Ladegerät L 6000 15 Lieferumfang 15 Produktübersicht 16... - Seite 3 Digitale Audiosignale ausgeben 34 Audio über ein Dante™-Netzwerk ausgeben (nur EM 6000 DANTE) 35 Wordclock anschließen 36 Abgesetzte Antennen anschließen 38 Empfänger kaskadieren 39 Stabantennen anschließen 40 EM 6000 in ein Rack einbauen 41 SKM 6000 installieren 42 Akku BA 60 einsetzen und entnehmen 43 Batteriefach B 60 einsetzen und entnehmen 45 Mikrofonmodul wechseln 47 SK 6000 installieren 49...
- Seite 4 Power LED Mode 90 MIC Line Mode 90 Frequency Only 91 Menüpunkt Encryption 92 Menüpunkt Command Mode 94 BEISPIEL: 95 Menüpunkt Scan & Auto-Setup 96 Frequenzscan und automatisches Frequenzsetup durchführen 96 Schritt 1a: New Scan 98 Schritt 1b: Use Old Scan 100 Schritt 2: Angezeigte Frequenzen editieren 100 Schritt 3: Automatisches Frequenzsetup starten 102 Menüpunkt Walktest 104...
- Seite 5 Bedienelemente des Taschensenders SK 6000 142 SK 6000 ein- und ausschalten 143 Anzeigen im Display des Taschensenders SK 6000 144 Das Menü des SK 6000 bedienen 145 Navigation durch das Menü 145 Änderungen in einem Menüpunkt vornehmen 145 Übersicht der Menüpunkte 145 SK 6000 mit Command-Adapter KA 9000 COM bedienen Firmware-Update des SK 6000 durchführen 150 L 6000 bedienen 151...
- Seite 6 Produktvarianten SKM 6000 171 Produktvarianten SK 6000 172 Produktvarianten L 6000 172 Produktvarianten LM 6060 und LM 6061 172 Frequenztabelle 173 Technische Daten 174 System 175 EM 6000 176 EM 6000 DANTE 177 SKM 6000 179 SK 6000 180 L 6000 181 LM 6060 | LM 6061 182 BA 60 | BA 61 183 Reinigung und Pflege 184...
-
Seite 7: Die Serie Digital 6000
Übertragungssicherheit auch in schwierigen HF-Umgebun- gen. Digital 6000 ist kompatibel mit vielen anderen Antennen und Kapseln von Sennheiser und verfügt über eine verständliche Nutzeroberfläche auf klaren OLED-Displays, digitale und analoge Ausgänge und AES 256-Ver- schlüsselung. Die Dante-Version mit einer Audinate Brooklyn II-Karte bie- tet zusätzlich einen RJ-45-Anschluss. -
Seite 8: Merkmale
Einfache Einrichtung von Vielkanal-Lösungen: Mit den integrierten An- tennensplittern können bis zu acht Empfänger ohne zusätzliche Hard- ware kaskadiert werden • Kompatibel mit vielen Kapseln, Lavalier-Mikrofonen (Ansteckmikrofo- nen), Headsets und Antennensystemen von Sennheiser und Neumann • Hochauflösendes weißes OLED-Display mit vier Standardanzeigen für schnellen Zugriff •... -
Seite 9: Produkte Der Serie Digital 6000
Produkte der Serie Digital 6000 Produkte der Serie Digital 6000 ► Klicken Sie auf den Namen des jeweiligen Produkts, um mehr darüber zu erfahren. Weitere Informationen finden Sie auch hier: •Von den Sendern SKM 6000 und SK 6000 sind verschiedene Fre- quenzvarianten erhältlich. -
Seite 10: Zweikanalempfänger Em 6000 | Em 6000 Dante
Produkte der Serie Digital 6000 Zweikanalempfänger EM 6000 | EM 6000 DANTE ► Der digitale Zweikanalempfänger arbeitet über eine Schaltbandbreite von 244 MHz (470 – 714 MHz), die von drei Senderversionen abgedeckt wird (470 – 558 MHz, 550 – 638 MHz und 630 – 718 MHz). Für größere Vielkanal- Anlagen können bis zu acht EM 6000 ohne zusätzlichen Antennensplitter kaskadiert werden und benötigen dann nur ein Antennenpaar. -
Seite 11: Produktübersicht
Produkte der Serie Digital 6000 Produktübersicht Ansicht Vorderseite: ► Ansicht Rückseite EM 6000: ► Ansicht Rückseite EM 6000 DANTE: ►... -
Seite 12: Handsender Skm 6000
Produkte der Serie Digital 6000 Handsender SKM 6000 ► Vom Handsender SKM 6000 sind verschiedene Frequenzvarianten erhält- lich. Weitere Informationen dazu finden Sie unter „Produktvarianten SKM 6000“. Detaillierte Informationen zur Installation und Bedienung des Handsenders SKM 6000 finden Sie unter „SKM 6000 installieren“ und „SKM 6000 bedie- nen“. -
Seite 13: Produktübersicht
Produkte der Serie Digital 6000 Produktübersicht Ansicht Vorderseite: ► Ansicht Rückseite mit Display: ►... -
Seite 14: Taschensender Sk 6000
Produkte der Serie Digital 6000 Taschensender SK 6000 ► Vom Taschensender SK 6000 sind verschiedene Frequenzvarianten erhält- lich. Weitere Informationen dazu finden Sie unter „Produktvarianten SK 6000“. Detaillierte Informationen zur Installation und Bedienung des Taschensen- ders SK 6000 finden Sie unter „SK 6000 installieren“ und „SK 6000 bedie- nen“. -
Seite 15: Produktübersicht
Produkte der Serie Digital 6000 Produktübersicht Ansicht Vorderseite: ► Ansicht ohne Akku: ►... -
Seite 16: Modulares Ladegerät L 6000
Produkte der Serie Digital 6000 Modulares Ladegerät L 6000 ► Das Ladegerät L 6000 wird zum Laden der Akkus BA 60 und BA 61 verwen- det. Dafür werden die beiden Lademodule LM 6060 (für BA 60) und LM 6061 (für BA 61) benötigt. Die Akkus und die Lademodule sind separat er- hältlich. -
Seite 17: Produktübersicht
Produkte der Serie Digital 6000 Produktübersicht Ansicht mit Lademodulen und eingesetzten Akkus: ► Ansicht mit Lademodulen LM 6060 ohne eingesetzte Akkus: ► Ansicht mit Lademodulen LM 6061 ohne eingesetzte Akkus: ►... -
Seite 18: Zubehör
Akku BA 60 zu laden. Vier Torx-10-Schrauben zur Montage im L 6000 sind im Lieferumfang ent- halten. ► Sennheiser-Artikelnummer 507198 LM 6061 Das Lademodul LM 6061 wird in das Ladegerät L 6000 eingebaut, um den Akku BA 61 zu laden. -
Seite 19: Akkus Und Batteriefächer
Primärzellen und NiMh-Akkus. Zudem kann die Restlaufzeit der Sender minutengenau am Sender und am Empfänger abgelesen wer- den. Diese Akkus dürfen ausschließlich mit den Sennheiser-Ladegeräten L 6000 und L 60 geladen werden. Batteriefächer: Mit den ebenfalls als Zubehör erhältlichen Batteriefächern B 60 (für den Handsender SKM 6000) und B 61 (für den Taschensender SK 6000) können... -
Seite 20: Akku Ba 60
Zubehör Akku BA 60 Der Akku BA 60 ist zum Betreiben des Handsenders SKM 6000 vorgese- hen. ► Sennheiser Artikelnummer 504702 Batteriefach B 60 Das Batteriefach B 60 ist zum Betreiben des Handsenders SKM 6000 vor- gesehen. ► Sennheiser Artikelnummer 504700... -
Seite 21: Akku Ba
Zubehör Akku BA 61 Der Akku BA 61 ist zum Betreiben des Taschensenders SK 6000 vorgese- hen. ► Sennheiser Artikelnummer 504703 Batteriefach B 61 Das Batteriefach B 61 ist zum Betreiben des Taschensenders SK 6000 vor- gesehen. ► Sennheiser Artikelnummer 504701... -
Seite 22: Ladegerät L 60
Digital 9000 zur Verfügung. ► Merkmale: • gleichzeitiges Laden von bis zu 2 Akkus BA 60/BA 61 • kaskadierbar auf bis zu 4 Ladegeräte Sennheiser Artikelnr. 504704 Weitere Informationen zum Ladegerät L 60 finden Sie in der Bedie- nungsanleitung der Serie Digital 9000. -
Seite 23: Handsender Und Taschensender Der Serie Digital 9000
Handsender und Taschensender der Serie Digital 9000 Der Taschensender SK 9000 und der Handsender SKM 9000 der Serie Sennheiser Digital 9000 sind mit der Serie Digital 6000 kompatibel, wenn sie im LR-Modus betrieben werden. Die Variante SKM 9000 COM des Handsender verfügt über eine Com- mand-Taste zur Verwendung im Command-Modus (siehe „Menüpunkt... -
Seite 24: Command-Adapter Ka 9000 Com
Zubehör Command-Adapter KA 9000 COM Command-Adapter für den Taschensender SK 6000. Mithilfe des Com- mand-Adapters KA 9000 COM können Sie per Fernsteuerung den Audio- kanal am Empfänger EM 6000 wechseln, z. B. für Regieanweisungen. Artikelnr. 504735 Weiterführende Informationen zum Command-Adapter KA 9000 COM finden Sie in den folgenden Abschnitten: •... -
Seite 25: Mikrofone Und Kabel
Kondensator, Superniere, schwarz 008654 KK 205 BK Sie können auch Mikrofonmodule der Serien evolution wireless G3 und 2000 mit dem Handsender SKM 6000 verwenden. Weitere Informationen zu den einzelnen Mikrofonmodulen finden Sie auf der jeweiligen Produktseite unter www.sennheiser.com oder www.neu- mann.com. -
Seite 26: Headset- Und Lavalier-Mikrofone
Zum Anschluss von Instrumenten und Line-Quellen an den Taschensender SK 6000 steht folgendes Kabel zur Verfügung: • Sennheiser CI 1-4 6,3 mm Klinkenstecker (Silent Plug) auf 3-Pin-Audiostecker (Sennheiser Spezial-Stecker) ► AES3-Kabel für digitale Audiosignale Zum Anschluss des digitalen Audioausgangs des EM 6000 an ein digitales Mischpult. -
Seite 27: Antennen Und Zubehör
Zubehör Antennen und Zubehör Folgende Antennenkomponenten sind als Zubehörteile erhältlich. Rundstrahler • A 1031-U, passive Rundstrahlantenne, Artikelnr. 004645 • A 3700, aktive Rundstrahlantenne, Artikelnr. 502195 Richtantennen • A 2003 UHF, passive Richtantenne, Artikelnr. 003658 • AD 3700, aktive Richtantenne, Artikelnr. 502197 Zirkular polarisierte Antennen •... -
Seite 28: Geräte Der Serie Digital 6000 Installieren
Geräte der Serie Digital 6000 installieren Geräte der Serie Digital 6000 installie- In den folgenden Abschnitten finden Sie Informationen zur Installation und zum Anschließen der Geräte der Serie Digital 6000. • Zweikanalempfänger EM 6000 >> „EM 6000 installieren“ • Handsender SKM 6000 >> „SKM 6000 installieren“ •... -
Seite 29: Em 6000 Installieren
EM 6000 installieren EM 6000 installieren In diesen Abschnitten finden Sie detaillierte Informationen zur Installation des EM 6000. Informationen zur Bedienung des EM 6000 finden Sie unter „EM 6000 be- dienen“. -
Seite 30: Anschlüsse Auf Der Geräterückseite
EM 6000 installieren Anschlüsse auf der Geräterückseite Produktübersicht Rückseite EM 6000 ► Netzbuchse • siehe „EM 6000 mit dem Stromnetz verbinden/vom Stromnetz tren- nen“ Ethernet-Buchse zur Steuerung des Gerätes via Netzwerk und Sennhei- ser WSM • siehe „EM 6000 mit einem Netzwerk verbinden“ Digitaler Audioausgangs Digital Audio AES 3 •... -
Seite 31: Produktübersicht Rückseite Em 6000 Dante
EM 6000 installieren Produktübersicht Rückseite EM 6000 DANTE ► Netzbuchse • siehe „EM 6000 mit dem Stromnetz verbinden/vom Stromnetz tren- nen“ Dante™-Schnittstelle mit zwei RJ-45-Buchsen Primary und Secondary • siehe „Audio über ein Dante™-Netzwerk ausgeben (nur EM 6000 DANTE)“ Ethernet-Buchse zur Steuerung des Gerätes via Netzwerk und Sennhei- ser WSM •... -
Seite 32: Em 6000 Mit Dem Stromnetz Verbinden/Vom Stromnetz Trennen
EM 6000 installieren EM 6000 mit dem Stromnetz verbinden/vom Strom- netz trennen Um den EM 6000 mit dem Stromnetz zu verbinden: ▷ Stecken Sie den IEC-Stecker des Netzkabels in die Netzbuchse auf der Rückseite des EM 6000. ▷ Stecken Sie den Netzstecker des Netzkabels in eine geeignete Steck- dose. -
Seite 33: Em 6000 Mit Einem Netzwerk Verbinden
Buchse Ethernet auf der Rückseite des EM 6000 an. ► Weitere Informationen zur Steuerung von Geräten mithilfe der Soft- ware Sennheiser Wireless Systems Manager (WSM) finden Sie in der Bedienungsanleitung der Software. Die Software können Sie un- ter www.sennheiser.com/download herunterladen. -
Seite 34: Analoge Audiosignale Ausgeben
EM 6000 installieren Analoge Audiosignale ausgeben Jeder der beiden Kanäle CH 1 und CH 2 des EM 6000 verfügt sowohl über eine symmetrische XLR-3M-Ausgangsbuchse als auch über eine symmet- rische 6,3-mm-Klinken-Ausgangsbuchse. Verwenden Sie immer nur eine der beiden Ausgangsbuchsen Bal AF ▷... -
Seite 35: Digitale Audiosignale Ausgeben
EM 6000 installieren Digitale Audiosignale ausgeben Der EM 6000 kann auch digitales Audio ausgeben. Verwenden Sie dazu den Ausgang Digital Audio AES 3 auf der Rückseite des EM 6000. Die Ausgangsbuchse Digital Audio AES 3 ist als XLR-3M-Buchse aus- geführt. Verwenden Sie hierfür XLR-Kabel mit einem Widerstand von 110 Ohm. -
Seite 36: Audio Über Ein Dante™-Netzwerk Ausgeben (Nur Em 6000 Dante)
EM 6000 installieren Audio über ein Dante™-Netzwerk ausgeben (nur EM 6000 DANTE) Um digitale Audiosignale über ein Dante™-Netzwerk auszugeben, verfügt der EM 6000 DANTE über eine Dante-Schnittstelle (Audinate Brooklyn II). Schließen Sie ein Dante-fähiges Netzwerkkabel an die Buchse Dante ▷ auf der Rückseite des EM 6000 DANTE an. -
Seite 37: Wordclock Anschließen
EM 6000 installieren Wordclock anschließen Sie haben die Möglichkeit, die interne Wordclock des EM 6000 zu verwen- den oder eine externe Wordclock anzuschließen. Weiterhin können Sie die externe Wordclock auch ausgeben und über bis zu 16 Empfänger kaskadieren. Der Wordclock-Ausgang gibt nur die externe Wordclock, die über den Wordclock-Eingang eingespeist wird, weiter. - Seite 38 EM 6000 installieren Um die Wordclock zu kaskadieren: Schließen Sie den Eingang Wordclock In des nächsten EM 6000 an ▷ den Ausgang Wordclock Out des vorherigen EM 6000 an. ►...
-
Seite 39: Abgesetzte Antennen Anschließen
EM 6000 installieren Abgesetzte Antennen anschließen Wir empfehlen Ihnen die Verwendung von abgesetzten Antennen. Nützli- che Informationen zur Verwendung von Antennen finden Sie auch unter „Empfehlungen zur Verwendung von Antennen“. Um abgesetzte Antennen anzuschließen: ▷ Schließen Sie die erste Antenne an die Buchse RF in von Antenne A auf der Rückseite des EM 6000 an. -
Seite 40: Empfänger Kaskadieren
EM 6000 installieren Empfänger kaskadieren Für größere Vielkanal-Anlagen können bis zu acht Empfänger ohne zusätz- lichen Antennensplitter kaskadiert werden und benötigen dann nur ein An- tennenpaar. ►... -
Seite 41: Stabantennen Anschließen
EM 6000 installieren Stabantennen anschließen Wir empfehlen Ihnen die Verwendung von abgesetzten Antennen. Nützli- che Informationen zur Verwendung von Antennen finden Sie auch unter „Empfehlungen zur Verwendung von Antennen“. Um die mitgelieferten Stabantennen anzuschließen: ▷ Schließen Sie die erste Stabantenne an die Buchse RF in von Antenne A auf der Rückseite des EM 6000 an. -
Seite 42: Em 6000 In Ein Rack Einbauen
EM 6000 installieren EM 6000 in ein Rack einbauen Sie können den Zweikanalempfänger EM 6000 in jedes handelsübliche 19"- Rack einbauen. Die Rackmontagewinkel sind bereits am Gerät befestigt. Beachten Sie bei der Rackmontage unbedingt die folgenden Punkte. Stützen Sie den EM 6000 nach dem Einbau in das Rack ab. ▷... -
Seite 43: Skm 6000 Installieren
SKM 6000 installieren SKM 6000 installieren In diesen Abschnitten finden Sie detaillierte Informationen zur Installation des SKM 6000. Informationen zur Bedienung des SKM 6000 finden Sie unter „SKM 6000 bedienen“. -
Seite 44: Akku Ba 60 Einsetzen Und Entnehmen
SKM 6000 installieren Akku BA 60 einsetzen und entnehmen Wir empfehlen die Verwendung des Akkus BA 60 gegenüber der Ver- wendung des Batteriefaches B 60. Informationen dazu finden Sie un- ter „Akkus und Batteriefächer“. ▷ Laden Sie den Akku BA 60 vor der ersten Verwendung. Informationen zum Laden finden Sie unter „Akkus laden“. - Seite 45 SKM 6000 installieren Um den Akku BA 60 aus dem Handsender SKM 6000 zu entnehmen: Drücken Sie wie in der Abbildung dargestellt die beiden Entriegelungs- ▷ tasten und ziehen Sie den Akku BA 60 aus dem Handsender SKM 6000 heraus. ►...
-
Seite 46: Batteriefach B 60 Einsetzen Und Entnehmen
SKM 6000 installieren Batteriefach B 60 einsetzen und entnehmen Wir empfehlen die Verwendung des Akkus BA 60 gegenüber der Ver- wendung des Batteriefaches B 60. Informationen dazu finden Sie un- ter „Akkus und Batteriefächer“. Vor der Verwendung des Batteriefaches müssen Sie erst wie in der Abbil- dung dargestellt Batterien einsetzen. - Seite 47 SKM 6000 installieren Um das Batteriefach B 60 aus dem Handsender SKM 6000 zu entnehmen: Drücken Sie wie in der Abbildung dargestellt die beiden Entriegelungs- ▷ tasten und ziehen Sie das Batteriefach B 60 aus dem Handsender SKM 6000 heraus. ►...
-
Seite 48: Mikrofonmodul Wechseln
SKM 6000 installieren Mikrofonmodul wechseln Wir empfehlen die folgenden Mikrofonmodule für die Verwendung mit dem Handsender SKM 6000. ► Modul Eigenschaften Artikelnr. MMD 835-1 BK dynamisch, Niere, schwarz 502575 MMD 845-1 BK dynamisch, Superniere, schwarz 502576 MME 865-1 BK Kondensator, Superniere, schwarz 502581 MMD 935-1 BK dynamisch, Niere, schwarz... - Seite 49 SKM 6000 installieren Um das Mikrofonmodul zu wechseln: Schrauben Sie das Mikrofonmodul wie in der Abbildung dargestellt auf ▷ den Handsender auf oder vom Handsender ab. ► Bei einigen Mikrofonmodulen kann der obere Teil des Mikrofonkorbs abgeschraubt werden. Achten Sie darauf, das Mikrofonmodul immer vollständig abzuschrauben.
-
Seite 50: Sk 6000 Installieren
SK 6000 installieren SK 6000 installieren In diesen Abschnitten finden Sie detaillierte Informationen zur Installation des SK 6000. Informationen zur Bedienung des SK 6000 finden Sie unter „SK 6000 be- dienen“. -
Seite 51: Akku Ba 61 Einsetzen Und Entnehmen
SK 6000 installieren Akku BA 61 einsetzen und entnehmen Wir empfehlen die Verwendung des Akkus BA 61 gegenüber der Ver- wendung des Batteriefaches B 61. Informationen dazu finden Sie un- ter „Akkus und Batteriefächer“. ▷ Laden Sie den Akku BA 61 vor der ersten Verwendung. Informationen zum Laden finden Sie unter „Akkus laden“. - Seite 52 SK 6000 installieren Um den Akku BA 61 aus dem Taschensender SK 6000 zu entnehmen: Drücken Sie wie in der Abbildung dargestellt die beiden Entriegelungs- ▷ tasten und ziehen Sie den Akku BA 61 aus dem Taschensender SK 6000 heraus. ►...
-
Seite 53: Batteriefach B 61 Einsetzen Und Entnehmen
SK 6000 installieren Batteriefach B 61 einsetzen und entnehmen Wir empfehlen die Verwendung des Akkus BA 61 gegenüber der Ver- wendung des Batteriefaches B 61. Informationen dazu finden Sie un- ter „Akkus und Batteriefächer“. Vor der Verwendung des Batteriefaches müssen Sie erst wie in der Abbil- dung dargestellt Batterien einsetzen. - Seite 54 SK 6000 installieren Um das Batteriefach B 61 aus dem Taschensender SK 6000 zu entnehmen: Drücken Sie wie in der Abbildung dargestellt die beiden Entriegelungs- ▷ tasten und ziehen Sie das Batteriefach B 61 aus dem Taschensender SK 6000 heraus. ►...
-
Seite 55: Antenne Montieren
SK 6000 installieren Antenne montieren Um die mitgelieferte Antenne zu montieren: ▷ Stecken Sie die Antenne wie in der Abbildung dargestellt in die Anten- nenbuchse des Taschensenders SK 6000. Schrauben Sie die Überwurfmutter der Antenne auf der Antennen- ▷ buchse des Taschensenders SK 6000 fest. ►... -
Seite 56: Ein Mikrofon An Den Sk 6000 Anschließen
Schrauben Sie die Überwurfmutter des Mikrofonkabels auf dem Ge- ▷ winde der Audiobuchse des Taschensenders SK 6000 fest. ► Weitere Informationen zur Benutzung des jeweiligen Mikrofons fin- den Sie in der entsprechenden Bedienungsanleitung des Mikrofons. Diese finden Sie im Downloadbereich der Sennheiser-Webseite unter www.sennheiser.com/download. -
Seite 57: Ein Instrument Oder Eine Line-Quelle An Den Sk 6000 Anschließen
Ein Instrument oder eine Line-Quelle an den SK 6000 anschließen Sie können Instrumente oder Audioquellen mit einem Line-Pegel an den Taschensender SK 6000 anschließen. Dazu benötigen Sie das Sennheiser-Kabel CI 1-4 (6,3 mm Klinkenstecker auf 3-Pin-Audiostecker) Um ein Instrument oder eine Line-Quelle an den Taschensender anzu- schließen: Schließen Sie den 3-Pin-Audiostecker des Kabels CI 1-4 wie in der Ab-... -
Seite 58: Den Command-Adapter Ka 9000 Com An Den Sk 6000 Anschließen
▷ Schließen Sie den 3-Pin-Audiostecker des KA 9000 COM an die Audio- buchse des Taschensenders SK 6000 an. Schließen Sie den 3-Pin-Audiostecker des Sennheiser-Mikrofons oder ▷ des Sennheiser-Line/Instrumentenkabels CI 1-4 an die Audiobuchse des KA 9000 COM an. ►... -
Seite 59: L 6000 | Lm 6060 | Lm 6061 Installieren
L 6000 | LM 6060 | LM 6061 installieren L 6000 | LM 6060 | LM 6061 installieren In diesen Abschnitten finden Sie detaillierte Informationen zur Installation des L 6000. Informationen zur Bedienung des L 6000 finden Sie unter „L 6000 bedie- nen“. -
Seite 60: L 6000 Mit Dem Stromnetz Verbinden/Vom Stromnetz Trennen
L 6000 | LM 6060 | LM 6061 installieren L 6000 mit dem Stromnetz verbinden/vom Strom- netz trennen Um den L 6000 mit dem Stromnetz zu verbinden: ▷ Stecken Sie den IEC-Stecker des Netzkabels in die Netzbuchse auf der Rückseite des L 6000. ▷... -
Seite 61: L 6000 Mit Einem Netzwerk Verbinden
Schließen Sie ein Netzwerkkabel mit RJ-45-Stecker (mindestens Cat5) ▷ an die Buchse Ethernet auf der Rückseite des L 6000 an. ► Weitere Informationen zur Steuerung von Geräten mithilfe der Soft- ware Sennheiser Wireless Systems Manager (WSM) finden Sie in der Bedienungsanleitung der Software. -
Seite 62: Lademodule Lm 6060 Und Lm 6061 In Den L 6000 Einbauen
L 6000 | LM 6060 | LM 6061 installieren Lademodule LM 6060 und LM 6061 in den L 6000 einbauen Für das modulare Ladegerät L 6000 sind die folgenden beiden Lademodule erhältlich: • LM 6060 -> zum Laden des Akkus BA 60 ►... - Seite 63 Schieben Sie das Lademodul wie in der Abbildung gezeigt vollständig in den offenen Ladeschacht. Das Lademodul lässt sich nur in einer Ausrichtung in das Gehäuse des L 6000 einsetzen. Der Sennheiser-Schriftzug auf dem Lademodul muss nach oben zeigen. ► Schrauben Sie das Lademodul fest.
-
Seite 64: L 6000 In Ein Rack Einbauen
L 6000 | LM 6060 | LM 6061 installieren L 6000 in ein Rack einbauen Sie können das Ladegerät L 6000 in jedes handelsübliche 19"-Rack einbau- en. Die Rackmontagewinkel sind bereits am Gerät befestigt. Beachten Sie bei der Rackmontage unbedingt die folgenden Punkte. Stützen Sie das Ladegerät L 6000 nach dem Einbau in das Rack ab. -
Seite 65: Geräte Der Serie Digital 6000 Bedienen
Geräte der Serie Digital 6000 bedienen Geräte der Serie Digital 6000 bedienen In den folgenden Abschnitten finden Sie Informationen zur Bedienung der Geräte der Serie Digital 6000. • Zweikanalempfänger EM 6000 >> „EM 6000 bedienen“ • Handsender SKM 6000 >> „SKM 6000 bedienen“ •... - Seite 66 Geräte der Serie Digital 6000 bedienen In den folgenden Abschnitten finden Sie weitere wichtige Informationen zu konkreten Anwendungsfällen. • Eine Funkverbindung zwischen Sender und Empfänger herstellen >> „Funkverbindung herstellen“ • Einstellungen vom Empfänger auf den Sender synchronisieren >> „Ge- räte synchronisieren“ •...
-
Seite 67: Em 6000 Bedienen
EM 6000 bedienen EM 6000 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des EM 6000. Informationen zur Installation des EM 6000 finden Sie unter „EM 6000 in- stallieren“. -
Seite 68: Bedienelemente Auf Der Gerätevorderseite
EM 6000 bedienen Bedienelemente auf der Gerätevorderseite Produktübersicht Vorderseite EM 6000 ► Anzeige und Bedienung Kanal 1 (CH 1) • siehe „Anzeigen im Display des EM 6000“ • siehe „Tasten zur Navigation durch das Menü“ Anzeige und Bedienung Kanal 2 (CH 2) •... - Seite 69 EM 6000 bedienen Warnanzeige für Fehlermeldungen (separat für CH 1 und CH 2) • siehe „Statusmeldungen“ 10Display (separat für CH 1 und CH 2) • siehe „Anzeigen im Display des EM 6000“ 11Infrarotschnittstelle für die SYNC-Funktion • siehe „Geräte synchronisieren“ 12Lautstärkeregler für Kopfhörerbuchse HEADPHONES (13) •...
-
Seite 70: Em 6000 Ein- Und Ausschalten
Siehe „EM 6000 mit dem Stromnetz verbinden/vom Stromnetz tren- nen“. ▷ Drücken Sie kurz die Taste On/Off. In den beiden Displays wird vorübergehend das Sennheiser-Logo an- gezeigt. Danach wird in beiden Displays der Home Screen des jeweili- gen Kanals angezeigt. Um den EM 6000 auszuschalten: Halten Sie die Taste On/Off solange gedrückt, bis das Gerät sich aus-... -
Seite 71: Anzeigen Im Display Des Em 6000
EM 6000 bedienen Anzeigen im Display des EM 6000 Der EM 6000 verfügt für jeden der beiden Kanäle CH 1 und CH 2 über ein eigenes Display. Kanalspezifische Statusinformationen (CH 1 und CH 2) • In den Displays werden in den Home Screens für beide Kanäle die ka- nalspezifischen Statusinformationen wie z. - Seite 72 EM 6000 bedienen Systemeinstellungen (nur CH 1) • Im Display des Kanals CH 1 werden im Bedienmenü zusätzlich die Sys- temeinstellungen für das ganze Gerät angezeigt. Siehe „Menüpunkt System“.
-
Seite 73: Tasten Zur Navigation Durch Das Menü
EM 6000 bedienen Tasten zur Navigation durch das Menü Um durch das Bedienmenü des EM 6000 zu navigieren, benötigen Sie fol- gende Tasten. ► NEXT Jog-Dial nach rechts drehen: • nächsten Home Screen anzeigen • im Menü nach unten scrollen PREVIOUS Jog-Dial nach links drehen: •... -
Seite 74: Home Screen
EM 6000 bedienen Home Screen Nach dem Einschalten des Empfängers wird in beiden Displays zuerst das Sennheiser-Logo angezeigt. Nach einer kurzen Zeit wird dann der Home Screen angezeigt. ► Der Home Screen hat insgesamt vier unterschiedliche Ansichten, die un- terschiedliche Statusinformationen anzeigen. -
Seite 75: Home Screen
EM 6000 bedienen Home Screen 1 ► Der erste Home Screen, der als Startansicht nach dem Einschalten ange- zeigt wird, enthält die folgenden Statusinformationen. ► Anzeige im Display Bedeutung RF = Radio Frequency Anzeige des HF-Pegels der Funkverbindung für Antenne A und Antenne B. Diese Anzeige wird in jedem Home Screen dargestellt LQI = Link Quality Indicator... - Seite 76 EM 6000 bedienen Verbleibende Akkulaufzeit Zeigt die verbleibende Akkuleistung und die Betriebsdauer des Senders an. Die Zeit wird nur angezeigt, wenn die Akkus BA 60 und BA 61 verwendet werden. Bei Batterien wird nur der Ladezustand der Batterien ohne Zeitangabe angezeigt. Weitere Informationen zu Akkus und Batterien finden Sie unter „Akkus und Batteriefächer“.
-
Seite 77: Home Screen 2
EM 6000 bedienen Home Screen 2 ► Der zweite Home Screen enthält die folgenden Statusinformationen zu Ein- stellungen des Empfängers. ► Anzeige im Display Bedeutung Bank/Channel Zeigt an, welcher Kanal in welcher Frequenz- bank eingestellt ist. Siehe „Menüpunkt Fre- quency“. AF Out Zeigt den Audioausgangspegel des Empfän- gers an, der über die Audioausgänge ausge-... -
Seite 78: Home Screen
EM 6000 bedienen Home Screen 3 ► Der dritte Home Screen enthält die folgenden Statusinformationen zu Ein- stellungen des Senders. ► Anzeige im Display Bedeutung Capsule Zeigt an, mit welchem Mikrofonmodul der Handsender ausgestattet ist. Empfohlene Mikrofonmodule für den Hands- ender: „Mikrofonmodule“... -
Seite 79: Home Screen 4
EM 6000 bedienen Home Screen 4 ► Der vierte Home Screen enthält die folgenden Statusinformationen zu den Netzwerkeinstellungen des Empfängers. ► Anzeige im Display Bedeutung IP-Modus Zeigt an, ob die IP-Adresse automatisch oder manuell zugewiesen wird. Siehe „Menüpunkt System -> Network“ unter „Menüpunkt Sys- tem“. -
Seite 80: Audiosignal Stummschalten
EM 6000 bedienen Audiosignal stummschalten Um das Audiosignal eines Kanals stummzuschalten: ▷ Drehen Sie im Home Screen das Jog-Dial nach rechts, bis die folgende Ansicht angezeigt wird. ► Drücken Sie das Jog-Dial, um das Kontrollkästchen zu aktivieren. ▷ ► ▷ Drücken Sie die Taste SAVE, um die Einstellung zu speichern. -
Seite 81: Einstellungsmöglichkeiten Im Menü
EM 6000 bedienen Einstellungsmöglichkeiten im Menü Im Menü des EM 6000 können Sie folgende Einstellungen vornehmen. ► Die Audioausgabe des Empfängers stummschalten siehe „Audiosignal stummschalten“ ▷ Frequenzen einstellen ▷ siehe „Menüpunkt Frequency“ benutzerdefinierte Frequenzbanken einrichten siehe „Menüpunkt Bank Edit“ ▷ Linknamen ändern ▷... -
Seite 82: Menüstruktur
EM 6000 bedienen Menüstruktur Die Abbildung zeigt die komplette Menüstruktur des EM 6000 in einer Übersicht zusammengefasst. Stand: Firmware Version 2.0.1 ►... -
Seite 83: Menüpunkt Frequency
EM 6000 bedienen Menüpunkt Frequency Im Menüpunkt Frequency können Sie die Frequenz für den jeweiligen Ka- nal einstellen. Sie können eine Frequenz aus den vordefinierten Frequenzbänken B1 bis B6 (bis zu 65 Kanäle pro Bank) wählen oder die Frequenz manuell einstel- len. - Seite 84 EM 6000 bedienen ▷ Drücken Sie das Jog-Dial, um zur Auswahl des Kanals zu springen: ► Drehen Sie das Jog-Dial, um einen anderen Kanal einzustellen. ▷ ▷ Drücken Sie die Taste SAVE, um die Auswahl der Bank und des Kanals zu bestätigen.
-
Seite 85: Menüpunkt Name
EM 6000 bedienen Menüpunkt Name Im Menüpunkt Name können Sie den Namen des Links des jeweiligen Ka- nals festlegen. Hierbei handelt es sich um den Namen der Funkverbindung zwischen Sender und Empfänger. Den Namen des Empfängers, wie er in einem Netzwerk angezeigt wird, können Sie in den Netzwerkeinstellungen eingeben: siehe „Menüpunkt System ->... -
Seite 86: Menüpunkt Sync Settings
EM 6000 bedienen Menüpunkt Sync Settings Im Menüpunkt Sync Settings können Sie festlegen, welche Einstellungen für den Sender bei der Synchronisation vom Empfänger auf den Sender übertragen werden sollen. Alle Einstellungen können separat auch auf dem Sender im Menü einge- stellt werden. - Seite 87 EM 6000 bedienen Um den Menüpunkt Sync Settings zu öffnen: Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öff- ▷ nen. Drehen Sie das Jog-Dial bis der Menüpunkt Sync Settings im Auswahl- ▷ rahmen erscheint: ► ▷ Drücken Sie das Jog-Dial, um den Menüpunkt zu öffnen.
-
Seite 88: Gain
EM 6000 bedienen Sie können folgende Aktionen durchführen: Durch Drücken des Jog-Dials wählen Sie zwischen den folgenden Mög- ▷ lichkeiten aus: ► Zwischen den Optionen wechseln Der Wert Set einstellen ▷ Drehen Sie das Jog-Dial, um ▷ Drehen Sie das Jog-Dial, um zwischen den Optionen Gain, den gewünschten Wert einzu- Low Cut, Auto Lock, Display... -
Seite 89: Low Cut
EM 6000 bedienen Low Cut Anpassen des Low Cut-Filters für den Sender ► Sie können für den Wert Set folgende Einstellung vornehmen: • 30 Hz bis 120 Hz in Schritten von 30 Hz. • no sync, um diesen Wert nicht zu synchronisieren Auto Lock ►... -
Seite 90: Display
EM 6000 bedienen Display ► Sie können für den Wert Set folgende Einstellung vornehmen: • Name, Frequency oder Preset • no sync, um diesen Wert nicht zu synchronisieren Cable ► Bei der Funktion Cable handelt es sich um einen Kabelemulator, den Sie in drei Stufen (Type 1, Type 2 und Type 3) einstellen können. -
Seite 91: Power Led Mode
EM 6000 bedienen Power LED Mode ► Sie können für den Wert Set folgende Einstellung vornehmen: • On: Die blaue LED leuchtet dauerhaft. • Lock Off: Die blaue LED erlischt, sobald die Tastensperre aktiv ist. • no sync, um diesen Wert nicht zu synchronisieren MIC Line Mode ►... -
Seite 92: Frequency Only
EM 6000 bedienen Frequency Only ► Wird diese Option aktiviert, wird nur die Frequenz an den Sender übertra- gen. Alle anderen Optionen werden unabhängig ihrer Einstellung nicht übertragen. Drehen Sie das Jog-Dial, um das Kontrollkästchen zu aktivieren oder zu ▷ deaktivieren. -
Seite 93: Menüpunkt Encryption
EM 6000 bedienen Menüpunkt Encryption Sie können die Funkverbindung zwischen Sender und Empfänger mit einer AES-256-Verschlüsselung sichern. Um den Menüpunkt Encryption zu öffnen: Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öff- ▷ nen. ▷ Drehen Sie das Jog-Dial bis der Menüpunkt Encryption im Auswahl- rahmen erscheint: ►... - Seite 94 EM 6000 bedienen ▷ Drehen Sie das Jog-Dial, um zwischen den Werten On und Off zu wäh- len. ► ▷ Stellen Sie den gewünschten Wert ein. Drücken Sie die Taste SAVE, um die Auswahl zu speichern. ▷ Wenn Sie die Verschlüsselung aktiviert haben, müssen Sie diese Einstel- lung erst über die Funktion Sync auf den Sender übertragen.
-
Seite 95: Menüpunkt Command Mode
EM 6000 bedienen Menüpunkt Command Mode Wenn Sie einen Sender verwenden, der über eine Command-Taste verfügt, können Sie die Audioausgänge des EM 6000 für die Verwendung der Com- mand-Taste des Senders konfigurieren. Um den Menüpunkt Command Mode zu öffnen: ▷ Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü... -
Seite 96: Beispiel
EM 6000 bedienen • Menüpunkt im EM 6000 DANTE ► • Analog: analoger Ausgang, XLR- oder Klinkenbuchse Bal AF out • AES 3: digitaler Ausgang, XLR-Buchse AES 3 • Dante a, Dante b: zwei separate Kanäle im Dante™-Netzwerk ▷ Drücken Sie das Jog-Dial, um zwischen den Audioausgängen zu wech- seln. -
Seite 97: Menüpunkt Scan & Auto-Setup
Frequenzrasters über die dafür vorgesehene Frequenzbank E. Wei- tere Informationen zum äquidistanten Frequenzraster finden Sie unter „Äquidistantes Frequenzraster“. Alternativ kann auch die Software Sennheiser Wireless Systems Manager (WSM) genutzt werden. Frequenzscan und automatisches Frequenzsetup durchführen Aktivieren Sie bei allen im Netzwerk vorhandenen EM 6000, die beim automatischen Frequenzsetup berücksichtigt werden sollen, die Funk-... - Seite 98 EM 6000 bedienen Um den Menüpunkt Scan & Auto-Setup zu öffnen: Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öff- ▷ nen. Drehen Sie das Jog-Dial bis der Menüpunkt Scan & Auto-Setup im ▷ Auswahlrahmen erscheint: ► ▷...
-
Seite 99: Schritt 1A: New Scan
EM 6000 bedienen Schritt 1a: New Scan Nach der Auswahl New Scan wird die folgende Ansicht angezeigt. ► ▷ Drehen Sie das Jog-Dial, um den zu scannenden Frequenzbereich aus- zuwählen: • Wählen Sie All bei der Einstellung Country, um den gesamten Fre- quenzbereich des EM 6000 zu scannen. - Seite 100 EM 6000 bedienen ▷ Drücken Sie nach dem Einstellen des zu scannenden Frequenzberei- ches das Jog-Dial so lange, bis die Option Start oben links in der Aus- wahl weiß hinterlegt dargestellt wird. ► ▷ Drücken Sie das Jog-Dial, um den Frequenzscan zu starten. Der Scan wird durchgeführt.
-
Seite 101: Schritt 1B: Use Old Scan
EM 6000 bedienen Schritt 1b: Use Old Scan Wenn Sie die Option Use Old Scan auswählen, wird das Ergebnis des letz- ten Scans angezeigt. ► Drehen Sie das Jog-Dial, um durch die Frequenzbänke zu scrollen und ▷ die für jede Bank verfügbare Anzahl an freien Frequenzen anzeigen zu lassen. - Seite 102 EM 6000 bedienen Die folgende Ansicht wird angzeigt. ► Drehen Sie das Jog-Dial, um den Kanal auszusuchen, der beim automa- ▷ tischen Frequenzsetup übergangen werden soll. Drücken Sie das Jog-Dial ▷ ▷ Das Kästchen der Option Skip wird weiß hinterlegt. ►...
-
Seite 103: Schritt 3: Automatisches Frequenzsetup Starten
EM 6000 bedienen Schritt 3: Automatisches Frequenzsetup starten Wenn Sie den Scan durchgeführt und die Frequenzen editiert haben, kön- nen Sie das automatische Frequenzsetup starten. ► Im Display muss die Option Party weiß hinterlegt sein. ▷ Drücken Sie das Jog-Dial, um den nächsten Schritt anzuzeigen. ►... - Seite 104 EM 6000 bedienen Nach erfolgtem Setup wird die folgende Meldung angezeigt. ► Diese Meldung wird in allen Displays aller Empfangskanäle angezeigt. ▷ Synchronisieren Sie alle Kanäle und die zugehörigen Sender über die Funktion Sync. Informationen zur Funktion Sync finden Sie unter „Geräte synchroni- sieren“.
-
Seite 105: Menüpunkt Walktest
EM 6000 bedienen Menüpunkt Walktest Wenn Sie alle Empfänger und Sender für Ihre Veranstaltung aufgestellt und installiert haben, empfehlen wir, einen Empfangstest (Walktest) durchzuführen. So können Sie prüfen, ob ausreichend Empfangsleistung über die gesamte genutzte Fläche zur Verfügung steht. Starten Sie die Walktest-Funktion in diesem Menüpunkt und gehen Sie dann die komplette Fläche mit einem Sender ab. - Seite 106 EM 6000 bedienen Im Display werden die folgenden Werte aufgezeichnet: ► RF A Empfang Antenne A in dBm RF B Empfang Antenne B in dBm Verbindungsqualität in % siehe auch „Bedeutung des Link Quality Indicator“ Audiofrequenz des Senders in dBFS ►...
-
Seite 107: Menüpunkt Af Output
EM 6000 bedienen Menüpunkt AF Output Im Menüpunkt AF Output können Sie den Audiopegel einstellen, der über die Audioausgänge des Empfängers ausgegeben wird. Um den Menüpunkt AF Output zu öffnen: Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öff- ▷... -
Seite 108: Menüpunkt Test Tone
EM 6000 bedienen Menüpunkt Test Tone Dem EM 6000 bietet die Möglichkeit, einen Testton zu erzeugen. Damit können Sie z. B. die Audioausgabe des Gerätes überprüfen oder Kanäle am Mischpult einpegeln. Um den Menüpunkt Test Tone zu öffnen: ▷ Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öff- nen. - Seite 109 EM 6000 bedienen Sie können die Lautstärke des Testtons zwischen -60 dB und 0 dB ein- stellen. ► Während der Wiedergabe des Testtons wird das Audiosignal des Senders stummgeschaltet.
-
Seite 110: Menüpunkt Bank Edit
EM 6000 bedienen Menüpunkt Bank Edit Zusätzlich zu den vordefinierten Frequenzbänken B1 bis B6 können Sie die benutzerdefinierten Frequenzbänke U1 bis U6 selbst mit Frequenzen bele- gen. Um den Menüpunkt Bank Edit zu öffnen: ▷ Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öff- nen. - Seite 111 EM 6000 bedienen ▷ Drücken Sie das Jog-Dial, um zur Kanalauswahl zu wechseln. ► Drehen Sie das Jog-Dial, um den gewünschten Kanal auszuwählen (von ▷ 00 bis 99). Drücken Sie das Jog-Dial, um zur Frequenzauswahl zu wechseln. ▷ ► ▷ Drehen Sie das Jog-Dial, um die gewünschte Frequenz für die ausge- wählte Bank und den ausgewählten Kanal einzustellen.
-
Seite 112: Menüpunkt System
EM 6000 bedienen Menüpunkt System Im Menüpunkt System können Sie alle systemübergreifenden Einstellun- gen vornehmen. Der Menüpunkt System befindet sich im Menü des Kanals CH 1. Um den Menüpunkt System zu öffnen: ▷ Drücken Sie im Home Screen das Jog-Dial, um das Bedienmenü zu öff- nen. - Seite 113 EM 6000 bedienen Dante Settings In diesem Menüpunkt können Sie die Netzwerkeinstellungen für das Dan- te™-Netzwerk konfigurieren. Dieser Menüpunkt ist nur bei der Produktva- riante EM 6000 DANTE verfügbar. ▷ siehe „Menüpunkt System -> Dante Settings (nur EM 6000 DANTE)“ Booster Feed In diesem Menüpunkt können Sie die Spannungsversorgung für einen ex- ternen Antennenverstärker aktivieren, wenn Sie aktive abgesetzte Anten-...
- Seite 114 EM 6000 bedienen TX Update Dieser Menüpunkt ermöglicht Ihnen, ein Firmware-Update der Sender durchzuführen. siehe „Menüpunkt System -> TX Update“ ▷ Reset Dieser Menüpunkt ermöglicht Ihnen, die Einstellungen des Empfängers zu- rückzusetzen. siehe „Menüpunkt System -> Reset“ ▷...
-
Seite 115: Menüpunkt System -> Wordclock
EM 6000 bedienen Menüpunkt System -> Wordclock In diesem Menüpunkt können Sie die Einstellungen für die Wordclock kon- figurieren. Um den Menüpunkt Wordclock zu öffnen: ▷ Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt Wordclock im Auswahlrahmen erscheint. ▷... -
Seite 116: Menüpunkt System -> Network
EM 6000 bedienen Menüpunkt System -> Network In diesem Menüpunkt können Sie die Einstellungen für die Netzwerkanbin- dung konfigurieren. Um den Menüpunkt Network zu öffnen: ▷ Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt Network im Auswahlrahmen erscheint. ▷... - Seite 117 EM 6000 bedienen • IP Mode Manual: IP-Adresse, Netzmaske und Gateway können ma- nuell eingestellt werden. ► Um die Einstellungen im IP Mode Manual und im IP Mode mDNS vorzu- nehmen: ▷ Drücken Sie das Jog-Dial, um zwischen den einzelnen Positionen der Netzwerkkonfiguration zu wechseln.
-
Seite 118: Menüpunkt System -> Device Id
EM 6000 bedienen Menüpunkt System -> Device ID In diesem Menüpunkt können Sie den Namen des Gerätes eingeben. Dieser Name wird im Netzwerk für diesen EM 6000 angezeigt. Um den Menüpunkt Device ID zu öffnen: ▷ Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt De- vice ID im Auswahlrahmen erscheint. -
Seite 119: Menüpunkt System -> Dante Settings (Nur Em 6000 Dante)
EM 6000 bedienen Menüpunkt System -> Dante Settings (nur EM 6000 DANTE) In diesem Menüpunkt können Sie die Netzwerkeinstellungen für das Dan- te™-Netzwerk konfigurieren. Dieser Menüpunkt ist nur bei der Produktva- riante EM 6000 DANTE verfügbar. Um den Menüpunkt Dante Settings zu öffnen: Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt ▷... -
Seite 120: Mode
EM 6000 bedienen Mode Sie können zwei Modi für die beiden RJ-45-Buchsen Primary und Se- condary der Dante™-Schnittstelle einstellen. • Modus Through: Das Signal wird durchgeschliffen, um mehrere EM 6000 DANTE Empfänger zu kaskadieren (Daisy Chain). Die Reihenfolge der beiden RJ-45-Buchsen ist nicht festgelegt. Sie wird automatisch er- kannt. -
Seite 121: Primnet
EM 6000 bedienen PrimNet Netzwerkkonfiguration für die RJ-45-Buchse Primary. ▷ Drehen Sie das Jog-Dial, um zwischen den beiden IP-Vergabemodi Auto und Manual zu wählen. ► ► Um die Einstellungen im IP Mode Manual vorzunehmen: ▷ Drücken Sie das Jog-Dial, um zwischen den einzelnen Positionen der Netzwerkkonfiguration zu wechseln. -
Seite 122: Secnet
EM 6000 bedienen SecNet Netzwerkkonfiguration für die RJ-45-Buchse Secondary. Die Einstellungen werden wie im Unterpunkt PrimNet konfiguriert. Info Dieser Menüpunkt zeigt die MAC-Adresse der Dante™-Schnittstelle, den Status der Netzwerkkonfiguration und die aktuelle Version der Dante™- Firmware an. Hier können Sie keine Einstellung vornehmen. Weiterhin wird die Geräteart angezeigt: •... -
Seite 123: Menüpunkt System -> Booster Feed
EM 6000 bedienen Menüpunkt System -> Booster Feed In diesem Menüpunkt können Sie die Spannungsversorgung für einen ex- ternen Antennenverstärker aktivieren, wenn Sie aktive abgesetzte Anten- nen verwenden. Weitere Informationen zu Antennen finden Sie unter „Empfehlungen zur Verwendung von Antennen“. Um den Menüpunkt Booster Feed zu öffnen: ▷... -
Seite 124: Menüpunkt System -> Brightness
EM 6000 bedienen Menüpunkt System -> Brightness In diesem Menüpunkt können Sie die Helligkeit der Displays einstellen. Die eingestellte Helligkeit gilt für beide Displays des EM 6000. Um den Menüpunkt Brightness zu öffnen: Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt ▷... -
Seite 125: Menüpunkt System -> Auto Setup
EM 6000 bedienen Menüpunkt System -> Auto Setup In diesem Menüpunkt können Sie die Funktion Auto Setup für den EM 6000 aktivieren. Wenn die Funktion hier aktiviert ist, kann für diesen EM 6000 ein automatisches Frequenzsetup vorgenommen werden. Siehe „Menü- punkt Scan &... -
Seite 126: Menüpunkt System -> Info
EM 6000 bedienen Menüpunkt System -> Info Dieser Menüpunkt zeigt die MAC-Adresse des EM 6000 und die aktuelle Version der Firmware an. Hier können Sie keine Einstellung vornehmen. Um den Menüpunkt Info zu öffnen: ▷ Drehen Sie das Jog-Dial im Menüpunkt System, bis der Menüpunkt Info im Auswahlrahmen erscheint. -
Seite 127: Menüpunkt System -> Help
EM 6000 bedienen Menüpunkt System -> Help In diesem Menüpunkt finden Sie den Link zur englischen Version dieser Be- dienungsanleitung. Menüpunkt System -> TX Update Dieser Menüpunkt ermöglicht Ihnen, ein Firmware-Update der Sender durchzuführen. Dies wird empfohlen, nachdem Sie ein Firmware-Update des Empfängers durchgeführt haben (siehe „Firmware-Update des Emp- fängers durchführen“). -
Seite 128: Menüpunkt System -> Reset
EM 6000 bedienen Menüpunkt System -> Reset Dieser Menüpunkt ermöglicht Ihnen, die Einstellungen des Empfängers zu- rückzusetzen. Es gibt zwei Möglichkeiten: • Reset: Alle Einstellungen bis auf die Netzwerkeinstellungen und die be- nutzerderfinierten Frequenzbänke U1 bis U6 werden zurückgesetzt. • Factory Reset: Alle Einstellungen werden auf Werkseinstellungen zu- rückgesetzt. -
Seite 129: Kopfhörerausgang Verwenden
EM 6000 bedienen Kopfhörerausgang verwenden Über den Kopfhörerausgang an der Vorderseite des EM 6000 (6,3 mm Klin- ke) können Sie in die Audiosignale der beiden Kanäle reinhören. ACHTUNG Gefahr durch hohe Lautstärke Zu hohe Lautstärke kann Ihr Gehör schädigen. Drehen Sie die Lautstärke des Kopfhörerausgangs herunter, bevor Sie ▷... -
Seite 130: Firmware-Update Des Empfängers Durchführen
Netzwerk verbinden“) und stellen Sie die Verbindung mit der Software WSM her. Weitere Informationen zur Steuerung von Geräten mithilfe der Soft- ware Sennheiser Wireless Systems Manager (WSM) finden Sie in der Bedienungsanleitung der Software. Die Software können Sie unter www.sennheiser.com/download herunterladen. -
Seite 131: Firmware-Update Der Dante™-Schnittstelle Durchführen
Produktseite Digital 6000 • Download-Bereich der Sennheiser-Webseite Verwenden für die Dante™-Schnittstelle (Audinate Brooklyn II) nur die ▷ von Sennheiser angebotene Firmware, da diese für Digital 6000 opti- miert ist. Die auf der Herstellerseite von Audinate angebotene Firmwa- nicht für Digital... -
Seite 132: Statusmeldungen
EM 6000 bedienen Statusmeldungen In bestimmten Situationen können im Display des EM 6000 Statusmeldun- gen und Fehlermeldungen angezeigt werden. Bei Meldungen zu Fehlern, die den Betrieb beeinträchtigen können, leuchtet zusätzlich das rote Drei- eck rechts neben dem Display des jeweiligen Kanals. ►... - Seite 133 EM 6000 bedienen Sync Fail Die AES 256-Verschlüsselung am EM 6000 Unsupported Encrypti- ist aktiviert aber der Sender unterstützt die- se nicht (SK(M) 9000). Verwenden Sie einen SK 6000 oder SKM ▷ 6000, wenn Sie die Verschlüsselung ak- tivieren möchten. Encryption Error Die AES 256-Verschlüsselung am EM 6000 Sync Needed...
-
Seite 134: Skm 6000 Bedienen
SKM 6000 bedienen SKM 6000 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des SKM 6000. Informationen zur Installation des SKM 6000 finden Sie unter „SKM 6000 installieren“. -
Seite 135: Bedienelemente Des Handsenders Skm 6000
SKM 6000 bedienen Bedienelemente des Handsenders SKM 6000 ► Taste ON/OFF (ESC) • Sender ein- oder ausschalten • siehe „SKM 6000 ein- und ausschalten“ • Escape-Funktion im Menü • siehe „Das Menü des SKM 6000 bedienen“ Taste DOWN • Navigation durch das Bedienmenü des Senders •... -
Seite 136: Skm 6000 Ein- Und Ausschalten
SKM 6000 ein- und ausschalten ► Um den SKM 6000 einzuschalten: ▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser- Logo im Display erscheint. Um den SKM 6000 auszuschalten: Halten Sie die Taste ON/OFF so lange gedrückt, bis das Display er- ▷... -
Seite 137: Anzeigen Im Display Des Handsenders Skm 6000
SKM 6000 bedienen Anzeigen im Display des Handsenders SKM 6000 ► Im Display des Senders können Sie folgende Informationen ablesen. ► Anzeige im Display Bedeutung Verbleibende Akkulaufzeit Zeigt die verbleibende Akkuleistung und die Betriebsdauer des Senders an. Die Zeit wird nur angezeigt, wenn der Akku BA 60 verwendet wird. -
Seite 138: Das Menü Des Skm 6000 Bedienen
SKM 6000 bedienen Das Menü des SKM 6000 bedienen Navigation durch das Menü Um das Menü zu öffnen: Drücken Sie die Taste SET. ▷ Das Bedienmenü wird im Display des Senders angezeigt. Um einen Menüpunkt zu öffnen: ▷ Drücken Sie die Tasten UP oder DOWN, um durch die einzelnen Menü- punkte zu navigieren. - Seite 139 SKM 6000 bedienen chronisieren, wird der im Sender eingegebene Name durch den im Emp- fänger eingegebenen Namen überschrieben. Menüpunkt Gain In diesem Menüpunkt können Sie die Eingangsverstärkung in Schritten von 3 dB einstellen. Alternativ können Sie die Eingangsverstärkung auch im Empfänger einstel- len und auf den Sender synchronisieren.
- Seite 140 SKM 6000 bedienen Um die Tastensperre auszuschalten: Rufen Sie den Menüpunkt Lock auf und stellen Sie den Wert Off ein. ▷ ▷ Speichern Sie Ihre Eingabe durch Drücken der Taste SET. Die automatische Tastensperre wird dauerhaft deaktiviert. Menüpunkt Test Tone In diesem Menüpunkt können Sie einen 1-kHz-Testton aktivieren, den der Sender anstelle des Eingangssignals überträgt.
-
Seite 141: Firmware-Update Des Skm 6000 Durchführen
SKM 6000 bedienen Firmware-Update des SKM 6000 durchführen Die Firmware des Senders wird über den Empfänger aktualisiert. ▷ Aktualisieren Sie die Firmware des Sender über die Funktion TX Update im Menüpunkt System des Empfängers. Siehe „Menüpunkt System -> TX Update“ unter „Menüpunkt System“. -
Seite 142: Sk 6000 Bedienen
SK 6000 bedienen SK 6000 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des SK 6000. Informationen zur Installation des SK 6000 finden Sie unter „SK 6000 ins- tallieren“. -
Seite 143: Bedienelemente Des Taschensenders Sk 6000
SK 6000 bedienen Bedienelemente des Taschensenders SK 6000 ► Taste ON/OFF (ESC) • Sender ein- oder ausschalten • siehe „SK 6000 ein- und ausschalten“ • Escape-Funktion im Menü • siehe „Das Menü des SK 6000 bedienen“ Taste DOWN • Navigation durch das Bedienmenü des Senders •... -
Seite 144: Sk 6000 Ein- Und Ausschalten
SK 6000 ein- und ausschalten ► Um den SK 6000 einzuschalten: ▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser- Logo im Display erscheint. Um den SK 6000 auszuschalten: ▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Display er-... -
Seite 145: Anzeigen Im Display Des Taschensenders Sk 6000
SK 6000 bedienen Anzeigen im Display des Taschensenders SK 6000 ► Im Display des Senders können Sie folgende Informationen ablesen. ► Anzeige im Display Bedeutung Verbleibende Akkulaufzeit Zeigt die verbleibende Akkuleistung und die Betriebsdauer des Senders an. Die Zeit wird nur angezeigt, wenn der Akku BA 61 verwendet wird. -
Seite 146: Das Menü Des Sk 6000 Bedienen
SK 6000 bedienen Das Menü des SK 6000 bedienen Navigation durch das Menü Um das Menü zu öffnen: Drücken Sie die Taste SET. ▷ Das Bedienmenü wird im Display des Senders angezeigt. Um einen Menüpunkt zu öffnen: ▷ Drücken Sie die Tasten UP oder DOWN, um durch die einzelnen Menü- punkte zu navigieren. - Seite 147 SK 6000 bedienen chronisieren, wird der im Sender eingegebene Name durch den im Emp- fänger eingegebenen Namen überschrieben. Menüpunkt Gain In diesem Menüpunkt können Sie die Eingangsverstärkung in Schritten von 3 dB einstellen. Alternativ können Sie die Eingangsverstärkung auch im Empfänger einstel- len und auf den Sender synchronisieren.
- Seite 148 SK 6000 bedienen ▷ Speichern Sie Ihre Eingabe durch Drücken der Taste SET. Die automatische Tastensperre wird dauerhaft aktiviert. Um die Tastensperre vorübergehend aufzuheben: ▷ Drücken Sie die Taste ON/OFF/ESC. Im Display wird die Meldung LOCKED angezeigt. ▷ Drücken Sie die Taste UP oder die Taste DOWN. Im Display wird die Meldung UNLOCK angezeigt.
- Seite 149 SK 6000 bedienen Menüpunkt Information In diesem Menüpunkt können Sie die installierte Firmware-Version und den gesamten Frequenzbereich des Senders anzeigen.
-
Seite 150: Sk 6000 Mit Command-Adapter Ka 9000 Com Bedienen
SK 6000 bedienen SK 6000 mit Command-Adapter KA 9000 COM be- dienen Mithilfe des Command-Adapters KA 9000 COM können Sie per Fernsteu- erung den Audiokanal am Empfänger EM 6000 wechseln. Durch Drücken der COMMAND Taste beeinflussen Sie das Routing des Au- diosignals der XLR-3-Buchsen und der Dante-Buchse des EM 6000. -
Seite 151: Firmware-Update Des Sk 6000 Durchführen
SK 6000 bedienen Firmware-Update des SK 6000 durchführen Die Firmware des Senders wird über den Empfänger aktualisiert. ▷ Aktualisieren Sie die Firmware des Sender über die Funktion TX Update im Menüpunkt System des Empfängers. Siehe „Menüpunkt System -> TX Update“ unter „Menüpunkt System“. -
Seite 152: L 6000 Bedienen
L 6000 bedienen L 6000 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des Ladegerätes L 6000. Allgemeine Produktinformationen zum Ladegerät L 6000 und den da- zugehörigen Lademodulen finden Sie unter „Modulares Ladegerät L 6000“ und „Lademodule für Ladegerät L 6000“. Informationen zur Installation des Ladegerätes L 6000 finden Sie un- ter „L 6000 | LM 6060 | LM 6061 installieren“. -
Seite 153: L 6000 Ein- Und Ausschalten
L 6000 bedienen L 6000 ein- und ausschalten Das Ladegerät L 6000 verfügt über keinen separaten Ein- und Ausschalter. Sobald die Stromversorgung hergestellt wurde, ist das Gerät eingeschal- tet. Siehe „L 6000 mit dem Stromnetz verbinden/vom Stromnetz tren- nen“. -
Seite 154: Akkus Laden
L 6000 bedienen Akkus laden Um die Akkus BA 60 und BA 61 mit dem Ladegerät L 6000 zu laden, benö- tigen Sie die Lademodule LM 6060 bzw. LM 6061. Vor dem Laden müssen Sie die Lademodule in das Ladegerät L 6000 einbauen. -
Seite 155: Bedeutung Der Leds Am Ladegerät L 6000 Und Den Lademodulen Lm 6060 Und Lm 6061
L 6000 bedienen Bedeutung der LEDs am Ladegerät L 6000 und den Lademodulen LM 6060 und LM 6061 Die folgenden Informationen können Sie anhand der LEDs am Ladegerät L 6000 und an den beiden Lademodulen LM 6060 und LM 6061 ablesen: Status-LEDs L 6000 Das Ladegerät L 6000 verfügt über zwei Status-LEDs links auf der Vorder- seite des Gerätes. -
Seite 156: Status-Leds Lm 6060 Und Lm 6061
L 6000 bedienen Status-LEDs LM 6060 und LM 6061 Die beiden Lademodule LM 6060 und LM 6061 verfügen jeweils über zwei Ladeslots. Neben jedem Ladeslot befindet sich eine Status-LED, die die folgenden Statusinformationen anzeigt ► blinkt rot >> Der Ladeschacht oder der Akku ist zu heiß oder zu kalt und der Ladevorgang wurde angehalten. -
Seite 157: Akkus Für Lagerung Vorbereiten (Storage Mode)
Wenn Sie Akkus längere Zeit nicht benutzen und sie daher einlagern möch- ten, sollten die Akkus eine Ladung von ca. 70 % aufweisen. Dies können Sie mithilfe des Storage Mode über die Software Sennheiser Wireless Systems Manager (WSM) erreichen. ▷... -
Seite 158: Einstellungen Zurücksetzen (Factory Reset)
L 6000 bedienen Einstellungen zurücksetzen (Factory Reset) Um die Einstellungen des Ladegeräts L 6000 auf die Werkseinstellungen zurückzusetzen: Drücken Sie mit einem spitzen Gegenstand die Reset-Taste an der Vor- ▷ derseite des Ladegeräts L 6000. Die Einstellungen werden auf die Werkseinstellungen zurückgesetzt. ►... -
Seite 159: Firmware-Update Durchführen
6000 mit einem Netzwerk verbinden“) und stellen Sie die Verbindung mit der Software WSM her. Weitere Informationen zur Steuerung von Geräten mithilfe der Soft- ware Sennheiser Wireless Systems Manager (WSM) finden Sie in der Bedienungsanleitung der Software. Die Software können Sie unter www.sennheiser.com/download herunterladen. -
Seite 160: L 6000 Via Netzwerk Bedienen
6000 mit einem Netzwerk verbinden“) und stellen Sie die Verbindung mit der Software WSM her. Weitere Informationen zur Steuerung von Geräten mithilfe der Soft- ware Sennheiser Wireless Systems Manager (WSM) finden Sie in der Bedienungsanleitung der Software. Die Software können Sie unter www.sennheiser.com/download herunterladen. -
Seite 161: Funkverbindung Herstellen
Funkverbindung herstellen Funkverbindung herstellen Beachten Sie diese Punkte, wenn Sie eine Funkverbindung zwischen Sen- der und Empfänger herstellen. Frequenzen einstellen Um eine Funkverbindung zwischen Sender und Empfänger herzustellen, muss bei beiden Geräten dieselbe Frequenz eingestellt werden. Dies können Sie auf unterschiedliche Weise tun: Stellen Sie eine Frequenz im Empfangskanal des Empfängers ein (siehe „Menüpunkt Frequency“) und synchronisieren Sie diese auf den Sender (siehe „Geräte synchronisieren“). -
Seite 162: Grüner Bereich 50 % - 100
Funkverbindung herstellen Die Anzeige LQI zeigt die folgenden Informationen an: ► Grüner Bereich 50 % - 100 %: • keine Übertragungsfehler Die Übertragungsqualität ist gut genug, um eine Audio-Qualität von 100 % zu garantieren. Gelber Bereich 20 % - 49 %: •... -
Seite 163: Geräte Synchronisieren
Geräte synchronisieren Geräte synchronisieren Um einen Empfangskanal des EM 6000 mit einem Sender zu synchronisie- ren: Drücken Sie die Taste SYNC des gewünschten Empfangskanals. ▷ ► ▷ Halten Sie den Sender in einem Abstand zwischen 3 und 30 cm vor die Infrarot-Schnittstelle des EM 6000. -
Seite 164: Übersicht
Übersicht Übersicht In diesem Themenbereich möchten wir Ihnen nützliches Hintergrundwis- sen zu bestimmten Themen vermitteln, die beim Einsatz der Serie Digital 6000 eine wichtige Rolle spielen. Antennen Es gibt unterschiedliche Arten von Antennen, die auf unterschiedliche Weise eingesetzt werden. Informationen zu diesem Thema finden Sie unter „Empfehlungen zur Verwendung von Antennen“. -
Seite 165: Empfehlungen Zur Verwendung Von Antennen
Empfehlungen zur Verwendung von Antennen Empfehlungen zur Verwendung von An- tennen Klicken Sie oben auf die beiden Optionen, um mehr über die Verwendung von Stabantennen und abgesetzten Antennen zu erfahren. Stabantennen (im Lieferumfang) Der EM 6000 kann mit den im Lieferumfang befindlichen UHF-Stabanten- nen im gesamten Frequenzspektrum betrieben werden. -
Seite 166: Arten Von Abgesetzten Antennen
Empfehlungen zur Verwendung von Antennen Bei falschem Einsatz von aktiven Antennen besteht die Gefahr, den Emp- fänger zu übersteuern, außerdem werden neben dem Nutzsignal auch im- mer Störsignale verstärkt, wodurch der Pegelgewinn wieder eliminiert wird. Arten von abgesetzten Antennen Es gibt Antennen mit unterschiedlichen Richtcharakteristiken: •... -
Seite 167: Äquidistantes Frequenzraster
Sie unter „Menüpunkt Scan & Auto-Setup“. Um die- se Funktion zu nutzen, müssen alle EM 6000 mit demselben Netzwerk verbunden sein. 2. Sie können es über die Software Sennheiser WSM einrichten. Die Soft- ware WSM erhalten Sie im Internet unter www.sennheiser.com kos- tenfrei zum Download. -
Seite 168: Wordclock-Szenarien Für Digitales Audio (Aes3 Und Dante™)
Wordclock-Szenarien für digitales Audio (AES3 und Dante™) Wordclock-Szenarien für digitales Audio (AES3 und Dante™) Der EM 6000 unterstützt zwei Taktraten: 48 kHz und 96 kHz (siehe „Menü- punkt System -> Wordclock“ unter „Menüpunkt System“). Sie können entweder die interne Wordclock des EM 6000 verwenden oder eine externe Wordclock anschließen (siehe „Wordclock anschließen“). -
Seite 169: Master Und Slave Definieren
Wordclock-Szenarien für digitales Audio (AES3 und Dante™) Master und Slave definieren Als Master können der Wordclock-Eingang des EM 6000, die interne Wordclock des EM 6000, die Wordclock der Dante™-Schnittstelle Audina- te Brooklyn II oder das Dante™-Netzwerk definiert werden. Um die interne Wordclock des EM 6000 als Master zu definieren: ▷... -
Seite 170: Übersicht
Übersicht Übersicht In den folgenden Abschnitten finden Sie Informationen zu den unterschied- lichen Varianten der Produkte der Serie Digital 6000 sowie technische Da- ten zum System und den Einzelprodukten. • Produkt- und Frequenzvarianten >> „Produktvarianten“ • Frequenztabelle mit Übersicht aller Bänke und Kanäle >> „Frequenzta- belle“... -
Seite 171: Produktvarianten
Produktvarianten Produktvarianten In diesen Abschnitten finden Sie alle Varianten der Systemkomponenten mit Angaben der Frequenzbereiche und Artikelnummern. -
Seite 172: Produktvarianten Em 6000 | Em 6000 Dante
Produktvarianten Produktvarianten EM 6000 | EM 6000 DANTE Vom Zweikanalempfänger EM 6000 sind die folgenden Produktvarianten erhältlich: ► Artikel Frequenzbereich Artikelnr. EM 6000 EU 470 - 714 MHz 506657 EM 6000 UK 470 - 714 MHz 506658 EM 6000 US 470 - 714 MHz 506659 EM 6000 DANTE EU... -
Seite 173: Produktvarianten Sk 6000
Produktvarianten Produktvarianten SK 6000 Vom Taschensender SK 6000 sind die folgenden Produktvarianten erhält- lich: ► Artikel Frequenzbereich Artikelnr. SK 6000 A1-A4 470.000 - 558.000 MHz 506318 SK 6000 A5-A8 550.000 - 638.000 MHz 506319 SK 6000 B1-B4 630.000 - 718.000 MHz 506320 SK 6000 A5-A8 US 550.000 - 607.000 MHz... -
Seite 174: Frequenztabelle
Frequenztabelle Eine druckbare Version dieser Frequenztabelle im PDF-Format fin- den Sie auf der Produktseite von Digital 6000 unter www.sennhei- ser.com oder im globalen Download-Bereich der Sennheiser- Webseite unter www.sennheiser.com/download. Die folgende Frequenztabelle gibt eine Übersicht über die werksseitig voreingestellten Frequenzbänke B1 bis B6. Diese enthalten zwischen 57 und 66 Kanäle. -
Seite 175: Technische Daten
Technische Daten Technische Daten In diesen Abschnitten finden Sie die systemübergreifenden und pro- duktspezifischen technischen Daten. -
Seite 176: System
470 - 714 MHz Übertragungsverfahren Digitale Modulation, Modus „LR“ Min. Frequenzabstand für äquidistan- tes Raster: 600 kHz Audio Codec SeDAC (Sennheiser Digital Audio Codec) Dynamik 111 dB(A) typ. Latenz Analog Audio Out: 3 ms Digital Audio Out: 3 ms (AES-EBU) Klirrfaktor <... -
Seite 177: Em 6000
Technische Daten EM 6000 ► Empfangskanäle Empfängerprinzip Double Superheterodyne Diversity True Bit Diversity Frequenzbereich 470 - 714 MHz Empfindlichkeit -100 dBm typ. Spiegelunterdrückung > 100 dB typ. Blocking > 80 dB typ. Audio-Frequenzgang 30 Hz - 20 kHz (1,5 dB) Analoge Audioausgänge XLR-3 und 6,3 mm Klinke pro Ka- nal (trafosymmetrisch),... -
Seite 178: Em 6000 Dante
Technische Daten EM 6000 DANTE ► Empfangskanäle Empfängerprinzip Double Superheterodyne Diversity True Bit Diversity Frequenzbereich 470 - 714 MHz Empfindlichkeit -100 dBm typ. Spiegelunterdrückung > 100 dB typ. Blocking > 80 dB typ. Audio-Frequenzgang 30 Hz - 20 kHz (1,5 dB) Analoge Audioausgänge XLR-3 und 6,3 mm Klinke pro Ka- nal (trafosymmetrisch),... - Seite 179 Technische Daten Abmessungen (HxBxT mit Monta- 44 x 483 x 373 mm geelementen) Gewicht ca. 5,2 kg...
-
Seite 180: Skm 6000
Technische Daten SKM 6000 ► Frequenzbereich 470 - 718 MHz Unterschiedliche Frequenzvarian- ten: siehe „Produktvarianten SKM 6000“ Schaltbandbreite 88 MHz Frequenzstabilität < 5 ppm Durchstimmbarkeit 25-kHz-Schrittweite Untere Grenzfrequenz (-3 dB) einstellbar: 80 Hz, 100 Hz, 120 Hz HF-Ausgangsleistung 25 mW rms, 50 mW Peak Audio-Frequenzgang 30 Hz - 20 kHz (3 dB) Audiovorverstärkung... -
Seite 181: Sk 6000
Technische Daten SK 6000 ► Frequenzbereich 470 - 718 MHz Unterschiedliche Frequenzvarian- ten: siehe „Produktvarianten SK 6000“ Schaltbandbreite 88 MHz Frequenzstabilität < 5 ppm Durchstimmbarkeit 25-kHz-Schrittweite Untere Grenzfrequenz (-3 dB) Mic: einstellbar 60 Hz, 80 Hz, 100 Hz, 120 Hz Instrumente/Line: 30 Hz HF-Ausgangsleistung 25 mW rms, 50 mW Peak... -
Seite 182: L 6000
Technische Daten L 6000 ► Ladekapazität Bis zu 8 Akkupacks (BA 60 und BA 61) über 4 austauschbare Lade- module (LM 6060 und LM 6061) Ladezeiten BA 60: 80 %: ca. 1:15 h (ca. 4:45 h Betriebszeit) voll: ca. 2:30 h BA 61: 80 %: ca. -
Seite 183: Lm 6060 | Lm 6061
Technische Daten LM 6060 | LM 6061 ► Abmessungen (HxBxL) 44 x 99 x 182 mm Gewicht 144 g Akkutyp LM 6060: 2x BA 60 LM 6061: 2x BA 61... - Seite 184 Technische Daten BA 60 | BA 61 ► Ladekapazität BA 60: 1600 mAh BA 61: 2000 mAh Ausgangsspannung BA 60: 3,7 V BA 61: 3,7 V...
-
Seite 185: Reinigung Und Pflege
Reinigung und Pflege Reinigung und Pflege Beachten Sie die folgenden Hinweise bei der Reinigung und Pflege der Pro- dukte der Serie Digital 6000. VORSICHT Flüssigkeit kann die Elektronik der Produkte zerstören! Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurz- schluss in der Elektronik verursachen. -
Seite 186: Kontakte Des Taschensenders Sk 6000 Reinigen
Reinigung und Pflege ▷ Setzen Sie den Schaumstoff-Einsatz wieder ein. Schrauben Sie den Einsprachekorb wieder auf das Mikrofonmodul auf. ▷ Von Zeit zu Zeit sollten Sie zusätzlich die Kontakte des Mikrofonmoduls rei- nigen: ▷ Wischen Sie die Kontakte des Mikrofonmoduls mit einem weichen, tro- ckenen Tuch ab. -
Seite 187: Kontakt
Bei technischen Fragen oder Problemen mit dem Produkt steht Ihnen der Sennheiser-Kundenservice unter www.sennheiser.com/service-support zur Verfügung. Online-Bereich Sennheiser-Kundenservice Feedback Haben Sie Fragen oder Anregungen zu dieser Bedienungsanleitung? Schreiben Sie uns an techcomm@sennheiser.com. ► Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany www.sennheiser.com... - Seite 188 Kontakt...
