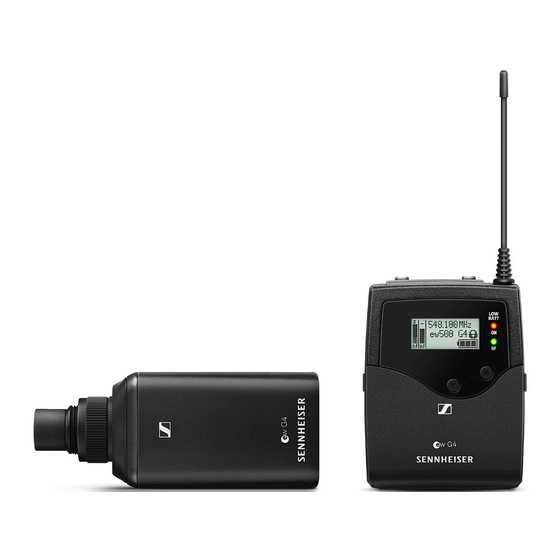

Sennheiser evolution wireless ew 500 G4 7 Bedienungsanleitung
Verwandte Anleitungen für Sennheiser evolution wireless ew 500 G4 7
Inhaltszusammenfassung für Sennheiser evolution wireless ew 500 G4 7
- Seite 1 G4 Serie 500 P Bedienungsanleitung Sennheiser electronic GmbH & Co. KG Am Labor 1, 30900 Wedemark, Germany, www.sennheiser.com ew 500 P G4 - v2.3...
-
Seite 2: Inhaltsverzeichnis
Übersicht 6 Produkte der Serie ew 500 P G4 7 Diversity Empfänger EK 500 G4 8 Handsender SKM 500 G4 9 Taschensender SK 500 G4 10 Aufstecksender SKP 500 G4 11 Zubehör 12 Mikrofone und Kabel 12 Mikrofonmodule 12 Headset-und Lavaliemikrofone 13 Line-Anschlusskabel 14 Akku und Ladegerät 15 Akku BA 2015 15... - Seite 3 Tasten zur Navigation durch das Menü 48 Home Screen 50 Standardanzeige Frequenz/Name 50 Standardanzeige Kanalbank/Kanal/Name 51 Einstellungsmöglichkeiten im Menü 52 Menüstruktur 53 Menüpunkt Sync 54 Menüpunkt Phones Volume 54 Menüpunkt Squelch 55 Menüpunkt Easy Setup 57 Menüpunkt Frequency Preset 59 Menüpunkt Name 60 Menüpunkt AF Out 61 Menüpunkt Auto Lock 62...
- Seite 4 Taschensender SK 500 G4 ein- und ausschalten 85 Taschensender stummschalten (AF Mute) 86 Funksignal deaktivieren (RF Mute) 87 Funksignal mit dem Stummschalter deaktivieren MUTE Funksignal mit der Taste deaktivieren 88 ON/OFF Tastensperre 90 Anzeigen im Display des Taschensenders SK 500 G4 91 Eine Standardanzeige auswählen 92 Tasten zur Navigation durch das Menü...
- Seite 5 Menüpunkt Advanced > Mute Mode 116 Menüpunkt Advanced > RF Power 116 Menüpunkt Advanced > Phantom Power 48V 117 Menüpunkt Advanced > Pilot Tone 117 Menüpunkt Advanced > LCD Contrast 117 Menüpunkt Advanced > Reset 118 Menüpunkt Advanced > Software Revision 118 Funkverbindung herstellen 119 Einstellhinweise 119 Geräte synchronisieren 120...
- Seite 6 XLR-3 Stecker, symmetrisch 137 Hohlklinkenstecker zur Stromversorgung 137 Reinigung und Pflege 138 Einsprachkorb des Mikrofonmoduls reinigen 138...
-
Seite 7: Produktinformationen
Übersicht PRODUKTINFORMATIONEN Übersicht Informationen zu den einzelnen Produkten der Serie ew 500 P G4 finden Sie unter „Produkte der Serie ew 500 P G4“. Informationen zu erhältlichem Zubehör finden Sie unter „Zubehör“. Informationen zum Kanalbank-System der Serie ew 500 P G4 finden Sie unter „Das Kanalbanksystem“. -
Seite 8: Produkte Der Serie Ew 500 P G4
Produkte der Serie ew 500 P G4 Produkte der Serie ew 500 P G4 Weitere Informationen finden Sie auch hier: • Von den einzelnen Produkten sind verschiedene Frequenzvarianten er- hältlich. Weitere Informationen dazu finden Sie unter „Produktvarian- ten“. • Technische Spezifikationen zu den einzelnen Produkten finden Sie unter „Technische Daten“. -
Seite 9: Diversity Empfänger Ek 500 G4
Diversity Empfänger EK 500 G4 ► Weiterführende Informationen zum EK 500 G4 finden Sie in den fol- genden Abschnitten: • Installation und Inbetriebnahme: „EK 500 G4 installieren“ • Bedienung: „EK 500 G4 bedienen“ • Technische Daten: „EK 500 G4“... -
Seite 10: Handsender Skm 500 G4
Handsender SKM 500 G4 ► ► Weiterführende Informationen zum SKM 500 G4 finden Sie in den fol- genden Abschnitten: • Installation und Inbetriebnahme: „SKM 500 G4 installieren“ • Bedienung: „SKM 500 G4 bedienen“ • Technische Daten: „SKM 500 G4“... -
Seite 11: Taschensender Sk 500 G4
Taschensender SK 500 G4 ► Weiterführende Informationen zum SK 500 G4 finden Sie in den fol- genden Abschnitten: • Installation und Inbetriebnahme: „SK 500 G4 installieren“ • Bedienung: „SK 500 G4 bedienen“ • Technische Daten: „SK 500 G4“... -
Seite 12: Aufstecksender Skp 500 G4
Aufstecksender SKP 500 G4 ► Weiterführende Informationen zum SKP 500 G4 finden Sie in den fol- genden Abschnitten: • Installation und Inbetriebnahme: „SKP 500 G4 installieren“ • Bedienung: „SKP 500 G4 bedienen“ • Technische Daten: „SKP 500 G4“... -
Seite 13: Zubehör
008651 KK 204 Neumann Kondensator, Niere, schwarz 008652 KK 204 BK Neumann Kondensator, Superniere, nickel 008653 KK 205 Neumann Kondensator, Superniere, schwarz 008654 KK 205 BK Weitere Informationen zu den einzelnen Mikrofonmodulen finden Sie auf der jeweiligen Produktseite unter www.sennheiser.com. -
Seite 14: Headset-Und Lavaliemikrofone
Lavaliermikrofon, Niere, schwarz 500527 SL Headmic 1 BE Nackenbügelmikrofon, Kugel, 506272 beige SL Headmic 1 BK Nackenbügelmikrofon, Kugel, 506271 schwarz SL Headmic 1 SB Nackenbügelmikrofon, Kugel, 506904 silber Weitere Informationen zu den einzelnen Mikrofonen finden Sie auf der jeweiligen Produktseite unter www.sennheiser.com. -
Seite 15: Line-Anschlusskabel
Zubehör Line-Anschlusskabel Zum Anschluss von Kameras an den Diversity-Empfänger EK 500 G4 ste- hen folgende Kabel zur Verfügung: • CL 1 3,5 mm Klinkenstecker auf verschraubbaren 3,5 mm Klinkenstecker Artikelnr. 005022 ► • CL 500 XLR-3 auf 3,5 mm Klinkenstecker Artikelnr. -
Seite 16: Akku Und Ladegerät
Zubehör Akku und Ladegerät Akku BA 2015 Der Akku BA 2015 ist zum Betreiben der Handsender, Taschensender und Taschenempfänger der Serie evolution wireless G4 vorgesehen. Artikelnr. 009950 ► Ladegerät L 2015 Im Ladegerät L 2015 mit zwei Ladeschächten kann der Akku BA 2015 ein- zeln oder eingesetzt im Taschensender/Taschenempfänger geladen wer- den. -
Seite 17: Zubehör Für Die Kameramontage
Zubehör Zubehör für die Kameramontage Kamera-Adapter CA 2 Kamera-Adapter mit Blitzschuh für portable Empfänger der Serien ew 100 P G4 und ew 500 P G4. Artikelnr. 009986 ►... -
Seite 18: Weiteres Zubehör
Zubehör Weiteres Zubehör Farbkennzeichnungssatz • KEN 2, Farbkennzeichnungssatz für SKM Handsender Artikelnr. 530195 ► Mikrofonklemme • MZQ 1, Mikrofonklemme für SKM Handsender Artikelnr. 076670 ►... -
Seite 19: Das Kanalbanksystem
Das Kanalbanksystem Das Kanalbanksystem Für die Übertragung stehen im UHF-Band verschiedene Frequenzbereiche zur Verfügung. Für die Serie ew 500 P G4 sind die folgenden Frequenzbereiche verfügbar: • Bereich Aw+: 470 - 558 MHz • Bereich AS: 520 - 558 MHz •... -
Seite 20: Geräte Der Serie Ew 500 P G4 Installieren
Geräte der Serie ew 500 P G4 installieren INSTALLATION Geräte der Serie ew 500 P G4 installie- In den folgenden Abschnitten finden Sie Informationen zur Installation und zum Anschließen der Geräte der Serie ew 500 P G4. • Diversity Empfänger EK 500 G4 >> „EK 500 G4 installieren“ •... -
Seite 21: Ek 500 G4 Installieren
Informationen zur Bedienung des EK 500 G4 finden Sie unter „EK 500 G4 bedienen“. Batterien/Akkus einsetzen und entnehmen Sie können den Diversity Empfänger entweder mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 be- treiben. ▷ Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde- ckung des Batteriefachs auf. -
Seite 22: Batteriestatus
EK 500 G4 installieren Batteriestatus Ladezustand der Batterien: ► Kritischer Ladezustand (LOW BATT): ►... -
Seite 23: Einen Kopfhörer An Den Ek 500 G4 Anschließen
EK 500 G4 installieren Einen Kopfhörer an den EK 500 G4 anschließen ACHTUNG Gefahr durch hohe Lautstärke Zu hohe Lautstärke kann Ihr Gehör schädigen. Stellen Sie die Lautstärke des Kopfhörerausgangs herunter, bevor Sie ▷ den Kopfhörer aufsetzen. Um einen Kopfhörer an den Empfänger anzuschließen: Schließen Sie den 3,5 mm Klinkenstecker des Kabels wie in der Abbil- ▷... -
Seite 24: Diversity Empfänger An Einer Kamera Befestigen
EK 500 G4 installieren Diversity Empfänger an einer Kamera befestigen Mit dem mitgelieferten Kamerakit CA 2 befestigen Sie den Diversity Emp- fänger am Blitzschuh der Kamera. Um den Diversity-Empfänger EK 500 G4 an einer Kamera zu befestigen: ▷ Stellen Sie fest, an welcher Postion der Lochplatte Sie den Blitzschuh- Adapter befestigen müssen, damit der Diversity-Empfänger optimal an der Kamera befestigt werden kann. - Seite 25 EK 500 G4 installieren Heben Sie den Gürtelclip an. ▷ ▷ Drücken Sie zunächst eine Seite des Clips an der Verankerung nach un- ten und ziehen Sie ihn aus dem Gehäuse. ▷ Verfahren Sie für die andere Seite in der gleichen Weise. Legen Sie die Lochplatte auf die Rückseite des Diversity-Empfängers.
- Seite 26 EK 500 G4 installieren ▷ Schieben Sie den Empfänger auf eine Kamera.
-
Seite 27: Diversity Empfänger An Einer Kamera Anschließen
EK 500 G4 installieren Diversity Empfänger an einer Kamera anschließen Um den Diversity-Empfänger an einer Kamera anzuschließen: ▷ Schließen Sie den Line-Eingang der Kamera mit einem der mitgeliefer- ten Line-Anschlusskabel an die Klinkenbuchse des Empfängers an. - Seite 28 EK 500 G4 installieren Passen Sie im Bedienmenü des Diversity-Empfängers den Pegel des ▷ Audioausgangs AF Out an den Eingangspegel der Kamera an (siehe „Menüpunkt AF Out“). Die Abschirmung des Line-Kabels dienst als Antenne für den zweiten Diversity-Zweig. Einzelheiten zur Steckerbelegung finden Sie unter „Steckerbelegung“.
-
Seite 29: Skm 500 G4 Installieren
G4 bedienen“. Batterien/Akkus einsetzen und entnehmen Sie können das Funkmikrofon entweder mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 betreiben. ▷ Schrauben Sie den hinteren Teil des Funkmikrofons in Pfeilrichtung (gegen den Uhrzeigersinn) vom Griff des Funkmikrofons ab. -
Seite 30: Batteriezustand
SKM 500 G4 installieren Batteriezustand Ladezustand der Batterien: ► Kritischer Ladezustand (LOW BATT): ►... -
Seite 31: Mikrofonmodul Wechseln
SKM 500 G4 installieren Mikrofonmodul wechseln Eine Liste mit empfohlenen Mikrofonmodulen für den Handsender finden Sie unter . Um das Mikrofonmodul zu wechseln: Schrauben Sie das Mikrofonmodul ab. ▷ ▷ Schrauben Sie das gewünschte Mikrofonmodul auf. ► Berühren Sie weder die Kontakte des Funkmikrofons noch die des Mi- krofonmoduls. -
Seite 32: Farbring Wechseln
SKM 500 G4 installieren Farbring wechseln Um den Farbring zu wechseln: ▷ Ziehen Sie den Farbring ab, wie in der Abbildung gezeigt. ► Bringen Sie einen Farbring in der von Ihnen gewünschten Farbe an, wie ▷ in der Abbildung gezeigt. ►... -
Seite 33: Sk 500 G4 Installieren
Batterien/Akkus einsetzen und entnehmen Sie können den Taschensender entweder mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 betreiben. ▷ Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde- ckung des Batteriefachs auf. -
Seite 34: Batteriezustand
SK 500 G4 installieren Batteriezustand Ladezustand der Batterien: ► Kritischer Ladezustand (LOW BATT): ►... -
Seite 35: Ein Mikrofon An Den Sk 500 G4 Anschließen
SK 500 G4 installieren Ein Mikrofon an den SK 500 G4 anschließen Eine Liste mit empfohlenen Lavalier- und Headsetmikrofonen für den Ta- schensender finden Sie unter „Mikrofone und Kabel“. Um ein Mikrofon an den Taschensender anzuschließen: Schließen Sie den 3,5 mm Klinkenstecker des Kabels wie in der Abbil- ▷... -
Seite 36: Ein Instrument Oder Eine Line-Quelle An Den Sk 500 G4
G4 anschließen Sie können Instrumente oder Audioquellen mit einem Line-Pegel an den Taschensender anschließen. Dazu benötigen Sie das Sennheiser-Kabel Ci 1-N (6,3 mm Klinkenstecker auf verschraubbaren 3,5 mm Klinkenstecker) oder CL 2 (XLR-3F Stecker auf verschraubbaren 3,5 mm Klinkenstecker). Um ein Instrument oder eine Line-Quelle an den Taschensender anzu- schließen:... -
Seite 37: Taschensender An Der Kleidung Befestigen
SK 500 G4 installieren Taschensender an der Kleidung befestigen Mit dem Gürtelclip können Sie den Taschensender z. B. am Hosenbund oder an einem Gitarrengurt befestigen. Sie können den Taschensender auch so an der Kleidung befestigen, dass die Antenne nach unten zeigt. Nehmen Sie dazu den Gürtelclip heraus und setzen Sie ihn um 180°... -
Seite 38: Skp 500 G4 Installieren
Informationen zur Bedienung des SKP 500 G4 finden Sie unter „SKP 500 G4 bedienen“. Batterien/Akkus einsetzen und entnehmen Sie können den Aufstecksender entweder mit Batterien (Typ Mignon AA, 1,5 V) oder mit dem wiederaufladbaren Sennheiser Akku BA 2015 betrei- ben. ▷ Schieben Sie die Abdeckung des Batteriefachs in Richtung des aufge- prägten Pfeils und klappen Sie die Abdeckung auf. -
Seite 39: Batteriestatus
SKP 500 G4 installieren Batteriestatus Ladezustand der Batterien: ► Kritischer Ladezustand (LOW BATT): ►... -
Seite 40: Aufstecksender An Einem Mikrofon Befestigen
SKP 500 G4 installieren Aufstecksender an einem Mikrofon befestigen Setzen Sie vorzugsweise Mikrofone mit Metallgehäuse ein. So wird die Sendeleistung optimal abgestrahlt. Lösen Sie den Sicherungsring (2), indem Sie ihn im Uhrzeigersinn bis ▷ über die Mitte drehen. Der XLR-3-Stecker (1) des Aufstecksenders ist damit entsperrt. Stecken Sie den XLR-3-Stecker (1) des Aufstecksenders auf die XLR-3- ▷... -
Seite 41: Bedienung
Geräte der Serie ew 500 P G4 bedienen BEDIENUNG Geräte der Serie ew 500 P G4 bedienen In den folgenden Abschnitten finden Sie Informationen zur Bedienung der Geräte der Serie ew 500 P G4. • Diversity-Empfänger EK 500 G4 >> „EK 500 G4 bedienen“ •... - Seite 42 Geräte der Serie ew 500 P G4 bedienen In den folgenden Abschnitten finden Sie weitere wichtige Informationen zu konkreten Anwendungsfällen. • Eine Funkverbindung zwischen Sender und Empfänger herstellen >> „Funkverbindung herstellen“ • Einstellungen vom Empfänger auf den Sender synchronisieren >> „Geräte synchronisieren“...
-
Seite 43: Ek 500 G4 Bedienen
EK 500 G4 bedienen EK 500 G4 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des EK 500 G4. Informationen zur Installation des EK 500 G4 finden Sie unter „EK 500 G4 bedienen“. -
Seite 44: Bedienelemente Des Diversity Empfängers Ek 500 G4
EK 500 G4 bedienen Bedienelemente des Diversity Empfängers EK 500 ► Display • siehe „Anzeigen im Display des EK 500 G4“ Betriebs- und Batterieanzeige, rote LED • leuchten = ON siehe „EK 500 G4 ein- und ausschalten“ • blinken = LOW BATTERY siehe „Batterien/Akkus einsetzen und entnehmen“... -
Seite 45: Ek 500 G4 Ein- Und Ausschalten
Drücken Sie die beiden Entriegelungstasten und klappen Sie die Abde- ▷ ckung des Batteriefachs auf. Um den Empfänger einzuschalten: Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser- ▷ Logo im Display erscheint. Um den Empfänger auszuschalten: ▷... -
Seite 46: Lautstärkeregelung Der Buchse Phones
EK 500 G4 bedienen Lautstärkeregelung der Buchse PHONES Um die Lautstärke des angeschlossenen Kopfhörers einzustellen: Drücken Sie die Tasten UP oder DOWN. ▷... -
Seite 47: Tastensperre
EK 500 G4 bedienen Tastensperre Die automatische Tastensperre können Sie im Menü Auto Lock einstellen (siehe „Menüpunkt Auto Lock“). Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber- gehend ausschalten, um den Sender zu bedienen. Um die Tastensperre vorübergehend auszuschalten: ▷... -
Seite 48: Anzeigen Im Display Des Ek 500 G4
EK 500 G4 bedienen Anzeigen im Display des EK 500 G4 Im Display werden im Home Screen die Statusinformationen wie z. B. Empfangsqualität, Batteriestatus, Audiopegel angezeigt. Siehe „Home Screen“. Über das Display wird auch das Bedienmenü angezeigt, in dem Sie alle Einstellungen vornehmen können. -
Seite 49: Tasten Zur Navigation Durch Das Menü
EK 500 G4 bedienen Tasten zur Navigation durch das Menü Um durch das Bedienmenü des EK 500 G4 zu navigieren, benötigen Sie fol- gende Tasten. ► Taste ON/OFF drücken • ESC-Funktion: Eingabe abbrechen und zur aktuellen Standardanzeige zurückkehren • Standardanzeige auswählen (siehe „Home Screen“) - Seite 50 EK 500 G4 bedienen ► Taste SET drücken • von der aktuellen Standardanzeige ins Bedienmenü wechseln • einen Menüpunkt aufrufen • in ein Untermenü wechseln • Einstellungen speichern und zum Bedienmenü zurückkehren ► Taste UP oder DOWN drücken • zum vorherigen oder nächsten Menüpunkt wechseln •...
-
Seite 51: Home Screen
EK 500 G4 bedienen Home Screen Nach dem Einschalten des Empfängers wird im Display zuerst das Senn- heiser-Logo angezeigt. Nach einer kurzen Zeit wird dann der Home Screen angezeigt. Der Home Screen hat zwei unterschiedliche Standardanzeigen. ▷ Drücken Sie kurz die Taste ON/OFF, um zwischen den einzelnen Stan- dardanzeigen zu wechseln. -
Seite 52: Standardanzeige Kanalbank/Kanal/Name
EK 500 G4 bedienen Batteriezustand des Empfängers • siehe „Batterien/Akkus einsetzen und entnehmen“ Stummschaltung MUTE • kein Funksignal empfangen Pilotton P • P = eingeschaltete Pilotton-Auswertung • kein Symbol = Auswertung ist ausgeschaltet • P schwarz hinterlegt = Pilotton wird auf der aktuellen Frequenz emp- fangen •... -
Seite 53: Einstellungsmöglichkeiten Im Menü
EK 500 G4 bedienen Einstellungsmöglichkeiten im Menü Im Menü des EK 500 G4 können Sie folgende Einstellungen vornehmen. Sender mit Diversity-Empfänger synchronisieren ▷ siehe „Menüpunkt Sync“ Lautstärke der Kopfhörerbuchse einstellen ▷ siehe „Menüpunkt Phones Volume“ Rauschsperren-Schwelle einstellen ▷ siehe „Menüpunkt Squelch“ freie Frequenz-Presets suchen, freigeben und auswählen ▷... -
Seite 54: Menüstruktur
EK 500 G4 bedienen Menüstruktur Die Abbildung zeigt die komplette Menüstruktur des EK 500 G4 in einer Übersicht zusammengefasst. -
Seite 55: Menüpunkt Sync
EK 500 G4 bedienen Menüpunkt Sync Im Menüpunkt Sync können Sie Sender und Empfänger der Serie ew 500 P G4 synchronisieren. Für weitere Informationen siehe „Geräte synchronisieren“. Menüpunkt Phones Volume Im Menüpunkt Phones Volume können Sie die Lautstärke für den Kopfhö- rerausgang einstellen. -
Seite 56: Menüpunkt Squelch
EK 500 G4 bedienen Menüpunkt Squelch Im Menüpunkt Squelch können Sie die Rauschsperren-Schwelle einstel- len. Einstellbereich: • >> 5 dBμV • Middle >> 15 dBμV • High >> 25 dBμV Im Home Screen wird die Rauschsperren-Schwelle im Bereich des Funksi- gnalpegels angezeigt: ►... - Seite 57 EK 500 G4 bedienen VORSICHT Gefahr von Hör- und Sachschäden Wenn Sie sehr niedrige Werte für die Rauschsperren-Schwelle einstellen, kann der Empfänger sehr laut aufrauschen. Das Aufrauschen kann so laut sein, dass es zu Gehörschäden führt bzw. die Lautsprecher Ihrer Anlage überlastet! Stellen Sie den Pegel des Audioausgangs auf das Minimum ein, bevor ▷...
-
Seite 58: Menüpunkt Easy Setup
EK 500 G4 bedienen Menüpunkt Easy Setup Im Menüpunkt Easy Setup können Sie einen Scan nach freien Frequenzen durchführen. Schalten Sie alle Sender aus, bevor Sie den Scan durchführen. Wenn noch Sender eingeschaltet sind, werden diese als nicht freie Frequenzen erkannt und die eigentlich verfügbaren Frequenzen können dann nicht genutzt werden. - Seite 59 EK 500 G4 bedienen ▷ Drücken Sie die Taste ON/OFF, um die Eingabe abzubrechen, ohne die Einstellungen zu speichern.
-
Seite 60: Menüpunkt Frequency Preset
EK 500 G4 bedienen Menüpunkt Frequency Preset Im Menüpunkt Frequency Preset können Sie die Empfangsfrequenz des Empfängers einstellen, indem Sie die Kanalbank und den Kanal einstellen. Um den Menüpunkt Frequency Preset zu öffnen: Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu ▷... -
Seite 61: Menüpunkt Name
EK 500 G4 bedienen Menüpunkt Name Im Menüpunkt Name können Sie einen Namen für die Funkverbindung ein- geben. Um den Menüpunkt Name zu öffnen: Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu ▷ öffnen. ▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Name im Auswahlrahmen erscheint. -
Seite 62: Menüpunkt Af Out
EK 500 G4 bedienen Menüpunkt AF Out Im Menüpunkt AF Out stimmen Sie den Pegel des Audioausgangs Line auf den Pegel der angeschlossenen Kamera ab. Einstellbereich: • -24 dB bis +18 dB in 6-dB-Stufen Um den Menüpunkt AF Out zu öffnen: Drücken Sie im Home Screen die Taste SET, um das Bedienmenü... -
Seite 63: Menüpunkt Auto Lock
EK 500 G4 bedienen Menüpunkt Auto Lock Im Menüpunkt Auto Lock können Sie die automatische Tastensperre akti- vieren oder deaktivieren. Informationen zum vorübergehenden Aufheben der Tastensperre im Betrieb finden Sie unter „Tastensperre“. Um den Menüpunkt Auto Lock zu öffnen: ▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü... -
Seite 64: Menüpunkt Advanced
EK 500 G4 bedienen Menüpunkt Advanced Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen. Um das Untermenü Advanced zu öffnen: ▷ Drücken Sie im Home Screen die Taste SET, um das Bedienmenü zu öffnen. ▷ Drücken Sie die Taste UP oder DOWN, bis der Menüpunkt Advanced im Auswahlrahmen erscheint. -
Seite 65: Menüpunkt Advanced -> Tune
EK 500 G4 bedienen Menüpunkt Advanced -> Tune Im Menüpunkt Tune des Untermenüs Advanced können Sie die Empfangs- frequenzen für die Kanalbank U einstellen. Nur die Frequenz einstellen Öffnen Sie im Menü Advanced den Menüpunkt Tune. ▷ ▷ Nehmen Sie die Einstellungen vor. ►... -
Seite 66: Menüpunkt Advanced -> Sync Settings
EK 500 G4 bedienen Menüpunkt Advanced -> Sync Settings Im Menüpunkt Sync Settings des Untermenüs Advanced können Sie die Parameter für die Übertragung auf die Sender einstellen und deren Über- tragung aktivieren oder deaktivieren. Die Parameter werden für den SK, SKM und SKP separat festgelegt. -
Seite 67: Menüpunkt Advanced -> Pilot Tone
EK 500 G4 bedienen Menüpunkt Advanced -> Pilot Tone Im Menüpunkt Pilot Tone des Untermenüs Advanced können Sie die Pilot- ton-Auswertung ein- oder ausschalten. ► Der Pilotton hat eine nicht hörbare Frequenz, die vom Sender übertragen und vom Empfänger ausgewertet wird. Er unterstützt die Rauschsperren- funktion (Squelch) des Empfängers. -
Seite 68: Menüpunkt Advanced -> Reset
EK 500 G4 bedienen Menüpunkt Advanced -> Reset Im Menüpunkt Reset des Untermenüs Advanced können Sie die Einstel- lungen des Empfängers zurücksetzen. Wenn Sie den Diversity-Empfänger zurücksetzen, bleiben nur die gewähl- ten Eigenschaften des Pilottons und der Kanalbank U erhalten. ►... -
Seite 69: Skm 500 G4 Bedienen
SKM 500 G4 bedienen SKM 500 G4 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des SKM 500 G4. Informationen zur Installation und Inbetriebnahme des SKM 500 G4 finden Sie unter „SKM 500 G4 installieren“. -
Seite 70: Bedienelemente Des Handsenders Skm 500 G4
SKM 500 G4 bedienen Bedienelemente des Handsenders SKM 500 G4 ► Display • siehe „Anzeigen im Display des Handsenders SKM 500 G4“ Infrarot-Schnittstelle • siehe „Geräte synchronisieren“ Multifunktionsschalter DOWN, UP und SET • siehe „Tasten zur Navigation durch das Menü des SKM 500 G4“ Taste ON/OFF mit ESC-Funktion im Bedienmenü... -
Seite 71: Handsender Skm 500 G4 Ein- Und Ausschalten
• blinken = LOW BATTERY siehe „Batterien/Akkus einsetzen und entnehmen“ Handsender SKM 500 G4 ein- und ausschalten Um den SKM 500 G4 einzuschalten: Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser- ▷ Logo im Display erscheint. ►... -
Seite 72: Handsender Stummschalten (Af Mute)
SKM 500 G4 bedienen Handsender stummschalten (AF Mute) Das Audiosignal des Senders kann nicht stummgeschaltet werden. Durch Deaktivieren des Funksignals wird aber auch kein Audiosignal mehr ausgegeben. Siehe „Funksignal deaktivieren (RF Mute)“. Funksignal deaktivieren (RF Mute) Mit der Taste ON/OFF können Sie das Funksignal deaktivieren. Um das Funksignal zu deaktivieren: Drücken Sie die Taste ON/OFF. -
Seite 73: Tastensperre
SKM 500 G4 bedienen Tastensperre Die automatische Tastensperre können Sie im Menü Auto Lock einstellen (siehe „Menüpunkt Auto Lock“). Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber- gehend ausschalten, um den Sender zu bedienen. Um die Tastensperre vorübergehend auszuschalten: ▷... -
Seite 74: Anzeigen Im Display Des Handsenders Skm 500 G4
SKM 500 G4 bedienen Anzeigen im Display des Handsenders SKM 500 G4 Im Display des Senders können Sie folgende Informationen ablesen. ► Audiopegel AF • Anzeige des Audiopegels mit Peak-Hold-Funktion • siehe „Menüpunkt Sensitivity“ Frequenz • eingestellte Sendefrequenz • siehe „Menüpunkt Frequency Preset“ Name •... -
Seite 75: Eine Standardanzeige Auswählen
SKM 500 G4 bedienen >> „Tasten zur Navigation durch das Menü des SKM 500 G4“ >> „Einstellungsmöglichkeiten im Menü“ Eine Standardanzeige auswählen Bewegen Sie den Multifunktionsschalter, um eine Standardanzeige ▷ auszuwählen: Standardanzeige Frequenz/Name ► 548.100 ew500 G4 MUTE Standardanzeige Kanal/Frequenz ►... -
Seite 76: Tasten Zur Navigation Durch Das Menü Des Skm 500 G4
SKM 500 G4 bedienen Tasten zur Navigation durch das Menü des SKM 500 Navigation durch das Menü Um das Menü zu öffnen: ▷ Drücken Sie die Taste SET. Das Bedienmenü wird im Display des Senders angezeigt. Um einen Menüpunkt zu öffnen: ▷... -
Seite 77: Einstellungsmöglichkeiten Im Menü
SKM 500 G4 bedienen Einstellungsmöglichkeiten im Menü Im Menü des SKM 500 G4 können Sie folgende Einstellungen vornehmen. Eingangsempfindlichkeit einstellen ▷ siehe „Menüpunkt Sensitivity“ Kanalbank und Kanal einstellen ▷ siehe „Menüpunkt Frequency Preset“ individuell einstellbaren Namen eingeben ▷ siehe „Menüpunkt Name“ automatische Tastensperre aktivieren/deaktivieren ▷... -
Seite 78: Menüpunkt Sensitivity
SKM 500 G4 bedienen Menüpunkt Sensitivity • Eingangsempfindlichkeit einstellen - Audiopegel AF Einstellbereich: 0 bis -48 dB in 6-dB-Schritten Der Audiopegel AF wird auch angezeigt, wenn das Funkmikrofon stumm- geschaltet ist, z. B. zur Überprüfung der Empfindlichkeit vor dem Live-Be- trieb. -
Seite 79: Menüpunkt Name
SKM 500 G4 bedienen Menüpunkt Name • Namen eingeben ► Im Menüpunkt Name geben Sie für das Funkmikrofon einen frei wählbaren Namen ein (z. B. den Namen des Musikers). Der Name kann in den Standardanzeigen Frequenz/Name Name/Ka- dargestellt werden. Er setzt sich aus maximal 8 Zeichen zusammen: •... -
Seite 80: Menüpunkt Advanced
SKM 500 G4 bedienen Menüpunkt Advanced Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen. Die folgenden Unterpunkte stehen zur Verfügung: Sendefrequenzen für die Kanalbank U einstellen siehe „Menüpunkt Advanced > Tune“ ▷ Sendeleistung einstellen siehe „Menüpunkt Advanced > RF Power“ ▷... -
Seite 81: Menüpunkt Advanced > Tune
SKM 500 G4 bedienen Menüpunkt Advanced > Tune • Sendefrequenz und Kanalbank U einstellen Wenn Sie das Funkmikrofon auf eine Systembank eingestellt haben und den Menüpunkt Tune aufrufen, wird automatisch Kanal 1 der Kanalbank U eingestellt. In der Anzeige erscheint dann kurz die Meldung U.1. Im Auslie- ferungszustand sind den Kanälen der Kanalbank U keine Sendefrequenzen zugeordnet. -
Seite 82: Menüpunkt Advanced > Rf Power
SKM 500 G4 bedienen Die Frequenzauswahl erscheint. Stellen Sie die Frequenz ein. ▷ Menüpunkt Advanced > RF Power • Sendeleistung einstellen ► Im Menüpunkt RF Power können Sie die Sendeleistung in 3 Stufen einstel- len. Beachten Sie dazu die Informationen unter der folgenden Adresse: Rahmenbedingungen und Einschränkungen für die Nutzung von Frequen- Einstellbereich: Low: 10 mW... -
Seite 83: Menüpunkt Advanced > Lcd Contrast
SKM 500 G4 bedienen Menüpunkt Advanced > LCD Contrast • Anzeigekontrast einstellen Sie können den Kontrast der Anzeige in 16 Stufen einstellen. Menüpunkt Advanced > Reset • Funkmikrofon zurücksetzen ► Wenn Sie das Funkmikrofon zurücksetzen, bleiben nur die gewählten Ei- genschaften des Pilottons und der Kanalbänke U1 bis U6 erhalten. -
Seite 84: Sk 500 G4 Bedienen
SK 500 G4 bedienen SK 500 G4 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des SK 500 G4. Informationen zur Installation und Inbetriebnahme des SK 500 G4 finden Sie unter „SK 500 G4 installieren“. -
Seite 85: Bedienelemente Des Taschensenders Sk 500 G4
SK 500 G4 bedienen Bedienelemente des Taschensenders SK 500 G4 ► Display • siehe „Anzeigen im Display des Taschensenders SK 500 G4“ Betriebs- und Batterieanzeige, rote LED • leuchten = ON siehe „Taschensender SK 500 G4 ein- und ausschalten“ • blinken = LOW BATTERY siehe „Batterien/Akkus einsetzen und entnehmen“... -
Seite 86: Taschensender Sk 500 G4 Ein- Und Ausschalten
▷ ckung des Batteriefachs auf. Um den SK 500 G4 einzuschalten: ▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser- Logo im Display erscheint. Um den SK 500 G4 auszuschalten: ▷ Halten Sie die Taste ON/OFF so lange gedrückt, bis das Display er-... -
Seite 87: Taschensender Stummschalten (Af Mute)
SK 500 G4 bedienen Taschensender stummschalten (AF Mute) Mit dem Stummschalter MUTE können Sie das Audiosignal stummschal- ten. Dazu muss die Funktion des Stummschalters MUTE auf AF On/Off konfi- guriert sein. Informationen hierzu finden Sie unter „Menüpunkt Advanced > Mute Mode“. ▷... -
Seite 88: Funksignal Deaktivieren (Rf Mute)
SK 500 G4 bedienen Funksignal deaktivieren (RF Mute) Sie können das Funksignal auf zwei Arten deaktivieren: Funksignal mit dem Stummschalter MUTE deaktivieren Mit dem Stummschalter MUTE können Sie das Funksignal deaktivieren. Dazu muss die Funktion des Stummschalters MUTE auf RF On/Off konfi- guriert sein. -
Seite 89: Funksignal Mit Der Taste On/Off Deaktivieren
SK 500 G4 bedienen Das Funksignal wird deaktiviert. Im Display wird die Meldung MUTE einge- blendet und die Sendeanzeige wird ausgeblendet. Funksignal mit der Taste ON/OFF deaktivieren Mit der Taste ON/OFF können Sie das Funksignal deaktivieren. Um das Funksignal zu deaktivieren: Drücken Sie kurz die Taste ON/OFF. - Seite 90 SK 500 G4 bedienen RF Mute Off? erscheint. Drücken Sie die Taste SET. ▷ Die Sendeanzeige erscheint wieder.
-
Seite 91: Tastensperre
SK 500 G4 bedienen Tastensperre Die automatische Tastensperre können Sie im Menü Auto Lock einstellen (siehe „Menüpunkt Auto Lock“). Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber- gehend ausschalten, um den Sender zu bedienen. Um die Tastensperre vorübergehend auszuschalten: ▷... -
Seite 92: Anzeigen Im Display Des Taschensenders Sk 500 G4
SK 500 G4 bedienen Anzeigen im Display des Taschensenders SK 500 G4 Im Display des Senders können Sie folgende Informationen ablesen. ► Audiopegel AF • Anzeige des Audiopegels mit Peak-Hold-Funktion • siehe „Menüpunkt Sensitivity“ Frequenz • eingestellte Sendefrequenz • siehe „Menüpunkt Frequency Preset“ Name •... -
Seite 93: Eine Standardanzeige Auswählen
SK 500 G4 bedienen >> „Tasten zur Navigation durch das Menü des SK 500 G4“ >> „Einstellungsmöglichkeiten im Menü“ Eine Standardanzeige auswählen Drücken Sie die Taste UP oder DOWN, um eine Standardanzeige aus- ▷ zuwählen: Standardanzeige Frequenz/Name ► 548.100 ew500 G4 MUTE Standardanzeige Kanal/Frequenz... -
Seite 94: Tasten Zur Navigation Durch Das Menü Des Sk 500 G4
SK 500 G4 bedienen Tasten zur Navigation durch das Menü des SK 500 Navigation durch das Menü Um das Menü zu öffnen: ▷ Drücken Sie die Taste SET. Das Bedienmenü wird im Display des Senders angezeigt. Um einen Menüpunkt zu öffnen: ▷... -
Seite 95: Einstellungsmöglichkeiten Im Menü
SK 500 G4 bedienen Einstellungsmöglichkeiten im Menü Im Menü des SK 500 G4 können Sie folgende Einstellungen vornehmen. Eingangsempfindlichkeit einstellen ▷ siehe „Menüpunkt Sensitivity“ Kanalbank und Kanal einstellen ▷ siehe „Menüpunkt Frequency Preset“ individuell einstellbaren Namen eingeben ▷ siehe „Menüpunkt Name“ automatische Tastensperre aktivieren/deaktivieren ▷... -
Seite 96: Menüpunkt Sensitivity
SK 500 G4 bedienen Menüpunkt Sensitivity • Eingangsempfindlichkeit einstellen - Audiopegel AF ► Einstellbereich: 0 bis -60 dB in 6-dB-Schritten. Der Audiopegel AF wird auch angezeigt, wenn der Taschensender stumm- geschaltet ist, z. B. zur Überprüfung der Empfindlichkeit vor dem Live-Be- trieb. -
Seite 97: Menüpunkt Name
SK 500 G4 bedienen Menüpunkt Name • Namen eingeben ► Im Menüpunkt Name geben Sie für den Taschensender einen frei wählba- ren Namen ein (z. B. den Namen des Musikers). Der Name kann in den Standardanzeigen Frequenz/Name Name/Ka- dargestellt werden. Er setzt sich aus maximal 8 Zeichen zusammen: •... -
Seite 98: Menüpunkt Advanced
SK 500 G4 bedienen Menüpunkt Advanced Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen. Die folgenden Unterpunkte stehen zur Verfügung: Sendefrequenzen für die Kanalbank U einstellen siehe „Menüpunkt Advanced > Tune“ ▷ Funktion des Stummschalters MUTE und des externen Mute-Tasters RMS 1 einstellen ▷... -
Seite 99: Menüpunkt Advanced > Tune
SK 500 G4 bedienen Menüpunkt Advanced > Tune • Sendefrequenz und Kanalbank U einstellen Wenn Sie den Taschensender auf eine Systembank eingestellt haben und den Menüpunkt Tune aufrufen, wird automatisch Kanal 1 der Kanalbank U eingestellt. In der Anzeige erscheint dann kurz die Meldung U.1. Im Auslie- ferungszustand sind den Kanälen der Kanalbank U keine Sendefrequenzen zugeordnet. -
Seite 100: Menüpunkt Advanced > Mute Mode
SK 500 G4 bedienen Menüpunkt Advanced > Mute Mode • Funktion des Stummschalters MUTE einstellen ► Modus AF On/Off • In der Schalterstellung MUTE wird kein Audiosignal übertragen Modus RF On/Off • In der Schalterstellung MUTE wird das Funksignal deaktiviert. Modus Disabled •... -
Seite 101: Menüpunkt Advanced > Pilot Tone
SK 500 G4 bedienen Menüpunkt Advanced > Pilot Tone • Pilotton-Übertragung ein-/ausschalten ► Der Pilotton hat eine nicht hörbare Frequenz, die vom Sender übertragen und vom Empfänger ausgewertet wird. Er unterstützt die Rauschsperren- funktion (Squelch) des Empfängers. Menüpunkt Advanced > LCD Contrast •... -
Seite 102: Skp 500 G4 Bedienen
SKP 500 G4 bedienen SKP 500 G4 bedienen In diesen Abschnitten finden Sie detaillierte Informationen zur Bedienung des SKP 500 G4. Informationen zur Installation und Inbetriebnahme des SKP 500 G4 finden Sie unter „SKP 500 G4 installieren“. -
Seite 103: Bedienelemente Des Aufstecksenders Skp 500 G4
SKP 500 G4 bedienen Bedienelemente des Aufstecksenders SKP 500 G4 ► Display • siehe „Anzeigen im Display des Aufstecksenders SKP 500 G4“ Taste UP • siehe „Tasten zur Navigation durch das Menü des SKP 500 G4“ Betriebs- und Batterieanzeige, rote LED •... -
Seite 104: Aufstecksender Skp 500 G4 Ein- Und Ausschalten
SKP 500 G4 bedienen Aufstecksender SKP 500 G4 ein- und ausschalten Um den SKP 500 G4 einzuschalten: Halten Sie die Taste ON/OFF so lange gedrückt, bis das Sennheiser- ▷ Logo im Display erscheint. Um den SKP 500 G4 auszuschalten: ▷... -
Seite 105: Aufstecksender Stummschalten (Af Mute)
SKP 500 G4 bedienen Aufstecksender stummschalten (AF Mute) Mit dem Stummschalter MUTE können Sie das Audiosignal stummschal- ten. Dazu muss die Funktion des Stummschalters MUTE auf AF On/Off konfi- guriert sein. Informationen hierzu finden Sie unter „Menüpunkt Advanced > Mute Mode“. ▷... -
Seite 106: Funksignal Deaktivieren (Rf Mute)
SKP 500 G4 bedienen Funksignal deaktivieren (RF Mute) Sie können das Funksignal auf zwei Arten deaktivieren: Funksignal mit dem Stummschalter MUTE deaktivieren Mit dem Stummschalter MUTE können Sie das Funksignal deaktivieren. Dazu muss die Funktion des Stummschalters MUTE auf RF On/Off konfi- guriert sein. -
Seite 107: Funksignal Mit Der Taste On/Off Deaktivieren
SKP 500 G4 bedienen Das Funksignal wird deaktiviert. Im Display wird die Meldung MUTE einge- blendet und die Sendeanzeige wird ausgeblendet. Funksignal mit der Taste ON/OFF deaktivieren Mit der Taste ON/OFF können Sie das Funksignal deaktivieren. Um das Funksignal zu deaktivieren: ▷... -
Seite 108: Tastensperre
SKP 500 G4 bedienen Tastensperre Die automatische Tastensperre können Sie im Menü Auto Lock einstellen (siehe „Menüpunkt Auto Lock“). Wenn Sie die Tastensperre eingeschaltet haben, müssen Sie sie vorüber- gehend ausschalten, um den Sender zu bedienen. Um die Tastensperre vorübergehend auszuschalten: ▷... -
Seite 109: Anzeigen Im Display Des Aufstecksenders Skp 500 G4
SKP 500 G4 bedienen Anzeigen im Display des Aufstecksenders SKP 500 Im Display des Senders können Sie folgende Informationen ablesen. ► Audiopegel AF • Anzeige des Audiopegels mit Peak-Hold-Funktion • siehe „Menüpunkt Sensitivity“ Frequenz • eingestellte Sendefrequenz • siehe „Menüpunkt Frequency Preset“ Name •... -
Seite 110: Eine Standardanzeige Auswählen
SKP 500 G4 bedienen >> „Tasten zur Navigation durch das Menü des SKP 500 G4“ >> „Einstellungsmöglichkeiten im Menü“ Eine Standardanzeige auswählen Drücken Sie die Taste UP oder DOWN, um eine Standardanzeige aus- ▷ zuwählen: Standardanzeige Frequenz/Name ► 548.100 ew500 G4 MUTE Standardanzeige Kanal/Frequenz... -
Seite 111: Tasten Zur Navigation Durch Das Menü Des Skp 500 G4
SKP 500 G4 bedienen Tasten zur Navigation durch das Menü des SKP 500 Navigation durch das Menü Um das Menü zu öffnen: ▷ Drücken Sie die Taste SET. Das Bedienmenü wird im Display des Senders angezeigt. Um einen Menüpunkt zu öffnen: ▷... -
Seite 112: Einstellungsmöglichkeiten Im Menü
SKP 500 G4 bedienen Einstellungsmöglichkeiten im Menü Im Menü des SKP 500 G4 können Sie folgende Einstellungen vornehmen. Eingangsempfindlichkeit einstellen ▷ siehe „Menüpunkt Sensitivity“ Kanalbank und Kanal einstellen ▷ siehe „Menüpunkt Frequency Preset“ individuell einstellbaren Namen eingeben ▷ siehe „Menüpunkt Name“ automatische Tastensperre aktivieren/deaktivieren ▷... -
Seite 113: Menüpunkt Sensitivity
SKP 500 G4 bedienen Menüpunkt Sensitivity • Eingangsempfindlichkeit einstellen - Audiopegel AF ► Einstellbereich: 0 bis -48 dB in 6-dB-Schritten. Der Audiopegel AF wird auch angezeigt, wenn der Aufstecksender stumm- geschaltet ist, z. B. zur Überprüfung der Empfindlichkeit vor dem Live-Be- trieb. -
Seite 114: Menüpunkt Name
SKP 500 G4 bedienen Menüpunkt Name • Namen eingeben ► Im Menüpunkt Name geben Sie für den Taschensender einen frei wählba- ren Namen ein (z. B. den Namen des Musikers). Der Name kann in den Standardanzeigen Frequenz/Name Name/Ka- dargestellt werden. Er setzt sich aus maximal 8 Zeichen zusammen: •... -
Seite 115: Menüpunkt Advanced
SKP 500 G4 bedienen Menüpunkt Advanced Im Untermenü Advanced können Sie erweiterte Einstellungen vornehmen. Die folgenden Unterpunkte stehen zur Verfügung: Sendefrequenzen für die Kanalbank U einstellen siehe „Menüpunkt Advanced > Tune“ ▷ Funktion des Stummschalters MUTE und des externen Mute-Tasters RMS 1 einstellen ▷... -
Seite 116: Menüpunkt Advanced > Tune
SKP 500 G4 bedienen Menüpunkt Advanced > Tune • Sendefrequenz und Kanalbank U einstellen Wenn Sie den Taschensender auf eine Systembank eingestellt haben und den Menüpunkt Tune aufrufen, wird automatisch Kanal 1 der Kanalbank U eingestellt. In der Anzeige erscheint dann kurz die Meldung U.1. Im Auslie- ferungszustand sind den Kanälen der Kanalbank U keine Sendefrequenzen zugeordnet. -
Seite 117: Menüpunkt Advanced > Mute Mode
SKP 500 G4 bedienen Menüpunkt Advanced > Mute Mode • unktion des Stummschalters MUTE einstellen ► Modus AF On/Off • In der Schalterstellung MUTE wird kein Audiosignal übertragen Modus RF On/Off • In der Schalterstellung MUTE wird das Funksignal deaktiviert. Modus Disabled •... -
Seite 118: Menüpunkt Advanced > Phantom Power 48V
SKP 500 G4 bedienen Menüpunkt Advanced > Phantom Power 48V • Phantomspeisung aktivieren ► Menüpunkt Advanced > Pilot Tone • Pilotton-Übertragung ein-/ausschalten ► Der Pilotton hat eine nicht hörbare Frequenz, die vom Sender übertragen und vom Empfänger ausgewertet wird. Er unterstützt die Rauschsperren- funktion (Squelch) des Empfängers. -
Seite 119: Menüpunkt Advanced > Reset
SKP 500 G4 bedienen Menüpunkt Advanced > Reset • Aufstecksender zurücksetzen ► Wenn Sie den Aufstecksender zurücksetzen, bleiben nur die gewählten Ei- genschaften des Pilottons und der Kanalbank U erhalten. Menüpunkt Advanced > Software Revision • Software Revision anzeigen Sie können sich die aktuelle Software Revision anzeigen lassen. -
Seite 120: Funkverbindung Herstellen
Funkverbindung herstellen Funkverbindung herstellen Um eine Funkverbindung zwischen Sender und Empfänger herzustellen, muss bei beiden Geräten dieselbe Frequenz eingestellt werden. Dies können Sie auf unterschiedliche Weise tun: 1. Führen Sie ein automatisches Frequenzsetup über die Funktion Easy Setup durch (siehe „Menüpunkt Easy Setup“). 2. -
Seite 121: Geräte Synchronisieren
Geräte synchronisieren Geräte synchronisieren Sie können Sender und Empfänger der Serie ew 500 P G4 über die Infrarot- Schnittstelle des Empfängers synchronisieren. Die auf den Sender zu übertragenden Parameter können Sie hier einstel- len: „Menüpunkt Advanced -> Sync Settings“ Um die Geräte zu synchronisieren: ▷... -
Seite 122: Technische Daten
Übersicht TECHNISCHE DATEN Übersicht In den folgenden Abschnitten finden Sie Informationen zu den unterschied- lichen Varianten der Produkte der Serie ew 500 P G4 sowie die techni- schen Daten der Einzelprodukte. • Produkt- und Frequenzvarianten >> „Produktvarianten“ • Frequenztabellen mit Übersicht aller Bänke und Kanäle >> „Frequenzta- bellen“... -
Seite 123: Produktvarianten
Produktvarianten Produktvarianten Produktvarianten EK 500 G4 Hergestellt in Deutschland ► EK 500 G4-K+ 925 - 937,5 MHz Art.-Nr. 507822 EK 500 G4-GBw 606 - 678 MHz Art.-Nr. 507823 EK 500 G4-Gw 558 - 626 MHz Art.-Nr. 507824 EK 500 G4-Bw 626 - 698 MHz Art.-Nr. -
Seite 124: Produktvarianten Skm 500 G4
Produktvarianten Produktvarianten SKM 500 G4 Hergestellt in Deutschland ► SKM 500 G4-K+ 925 - 937,5 MHz Art.-Nr. 507782 SKM 500 G4-GBw 606 - 678 MHz Art.-Nr. 507783 SKM 500 G4-Gw 558 - 626 MHz Art.-Nr. 507784 SKM 500 G4-Bw 626 - 698 MHz Art.-Nr. -
Seite 125: Produktvarianten Sk 500 G4
Produktvarianten Produktvarianten SK 500 G4 Hergestellt in Deutschland ► SK 500 G4-K+ 925 - 937,5 MHz Art.-Nr. 507774 SK 500 G4-GBw 606 - 678 MHz Art.-Nr. 507775 SK 500 G4-Gw 558 - 626 MHz Art.-Nr. 507776 SK 500 G4-Bw 626 - 698 MHz Art.-Nr. -
Seite 126: Produktvarianten Skp 500 G4
Produktvarianten Produktvarianten SKP 500 G4 Hergestellt in Deutschland ► SKP 500 G4-K+ 925 - 937,5 MHz Art.-Nr. 507814 SKP 500 G4-GBw 606 - 678 MHz Art.-Nr. 507815 SKP 500 G4-Gw 558 - 626 MHz Art.-Nr. 507816 SKP 500 G4-Bw 626 - 698 MHz Art.-Nr. -
Seite 127: Frequenztabellen
Frequenztabellen Frequenztabellen Frequenztabellen für alle verfügbaren Frequenzbereiche finden Sie im Downloadbereich der Sennheiser-Webseite unter www.sennheiser.com/ download. Downloadbereich der Sennheiser-Webseite Geben Sie ew G4 im Suchfeld ein, um die Frequenztabellen anzuzeigen. -
Seite 128: Technische Daten
Technische Daten Technische Daten In diesen Abschnitten finden Sie die systemübergreifenden und pro- duktspezifischen technischen Daten. -
Seite 129: Ek 500 G4
EK 500 G4 Hochfrequenzeigenschaften ► Modulationsart Breitband-FM Empfangsfrequenzbereiche Aw: 470 - 558 MHz AS: 520 - 558 MHz Gw1: 558 - 608 MHz Gw: 558 - 626 MHz GBw: 606 - 678 MHz Bw: 526 - 698 MHz Cw: 718 - 790 MHz Dw: 790 - 865 MHz JB: 806 - 810 MHz K+: 925 - 937,5 MHz... -
Seite 130: Niederfrequenzeigenschaften
Niederfrequenzeigenschaften ► Kompandersystem Sennheiser HDX Signal/Rauschabstand Line: ≥ 110 dBA (1 m V, Spitzenhub) Phones: ca. 90 dBA Klirrfaktor ≤ 0,9 % NF-Ausgangsspannung (bei Spit- 3,5 mm Klinkenbuchse: +17 dBu zenhub, 1 kHz NF) (mono, unsymmetrisch) Einstellbereich “AF Out”... -
Seite 131: Skm 500 G4
SKM 500 G4 Hochfrequenzeigenschaften ► Modulationsart Breitband-FM Empfangsfrequenzbereiche Aw+: 470 - 558 MHz AS: 520 - 558 MHz Gw1: 558 - 608 MHz Gw: 558 - 626 MHz GBw: 606 - 678 MHz Bw: 526 - 698 MHz Cw: 718 - 790 MHz Dw: 790 - 865 MHz JB: 806 - 810 MHz K+: 925 - 937,5 MHz... -
Seite 132: Niederfrequenzeigenschaften
Niederfrequenzeigenschaften ► Kompandersystem Sennheiser HDX NF-Übertragungsbereich 80 - 18.000 Hz Signal/Rauschabstand ≥ 115 dBA (1 mV, Spitzenhub) Klirrfaktor ≤ 0,9 % Einstellbereich für Eingangsemp- 48 dB, in 6-dB-Schritten findlichkeit Gesamtgerät ► Temperaturbereich -10 °C bis +55 °C Spannungsversorgung 2 AA Batterien, 1,5 V oder... -
Seite 133: Sk 500 G4
SK 500 G4 Hochfrequenzeigenschaften ► Modulationsart Breitband-FM Empfangsfrequenzbereiche Aw+: 470 - 558 MHz AS: 520 - 558 MHz Gw1: 558 - 608 MHz Gw: 558 - 626 MHz GBw: 606 - 678 MHz Bw: 526 - 698 MHz Cw: 718 - 790 MHz Dw: 790 - 865 MHz JB: 806 - 810 MHz K+: 925 - 937,5 MHz... -
Seite 134: Niederfrequenzeigenschaften
Niederfrequenzeigenschaften ► Kompandersystem Sennheiser HDX NF-Übertragungsbereich Mikrofon: 80 - 18.000 Hz Line: 25 - 18.000 Hz Signal/Rauschabstand ≥ 115 dBA (1 mV, Spitzenhub) Klirrfaktor ≤ 0,9 % Max. Eingangsspannung Mikrofon/Line Eingangsimpedanz 40 kΩ, unsym./1 MΩ Mikrofon/Line Eingangskapazität umschaltbar Einstellbereich für Eingangsemp-... -
Seite 135: Skp 500 G4
SKP 500 G4 Hochfrequenzeigenschaften ► Modulationsart Breitband-FM Empfangsfrequenzbereiche Aw: 470 - 558 MHz AS: 520 - 558 MHz Gw1: 558 - 608 MHz Gw: 558 - 626 MHz GBw: 606 - 678 MHz Bw: 526 - 698 MHz Cw: 718 - 790 MHz Dw: 790 - 865 MHz JB: 806 - 810 MHz K+: 925 - 937,5 MHz... -
Seite 136: Niederfrequenzeigenschaften
Niederfrequenzeigenschaften ► Kompandersystem Sennheiser HDX NF-Übertragungsbereich 80 – 18.000 Hz Signal/Rauschabstand (1 m V, ≥ 120 dBA Spitzenhub) Klirrfaktor ≤ 0,9 % Eingangsspannung Eingangsimpedanz Ω 68 k , unsym. Eingangskapazität umschaltbar Einstellbereich für Eingangsemp- 48 dB, in 6-dB-Schritten findlichkeit (Sensitivity) Gesamtgerät... -
Seite 137: Steckerbelegung
Steckerbelegung Steckerbelegung 3,5 mm Stereo-Klinkenstecker ► • Stecker von Kopfhörer- und Ohrhörerkabeln, z. B. IE 4. • Anschluss an: • EK IEM G4 • EK 500 G4 3,5 mm Klinkenstecker Mic ► • Stecker von Lavalier- und Headset-Mikrofonen, z. B. ME 2 •... -
Seite 138: 6,3 Mm Mono-Klinkenstecker, Unsymmetrisch
Steckerbelegung 6,3 mm Mono-Klinkenstecker, unsymmetrisch ► • Anschluss an: • EM 100 G4 Audio Out • EM 300-500 G4 Audio Out 6,3 mm Stereo-Klinkenstecker für Kopfhöreranschluss ► • Anschluss an • EM 100 G4 Kopfhörereingang • EM 300-500 G4 Kopfhörereingang •... -
Seite 139: Reinigung Und Pflege
Reinigung und Pflege Reinigung und Pflege Beachten Sie die folgenden Hinweise bei der Reinigung und Pflege der Pro- dukte der Serie evolution wireless G4. VORSICHT Flüssigkeit kann die Elektronik der Produkte zerstören! Flüssigkeit kann in das Gehäuse der Produkte eindringen und einen Kurz- schluss in der Elektronik verursachen. - Seite 140 Reinigung und Pflege ▷ Setzen Sie den Schaumstoff-Einsatz wieder ein. Schrauben Sie den Einsprachkorb wieder auf das Mikrofonmodul auf. ▷ Von Zeit zu Zeit sollten Sie zusätzlich die Kontakte des Mikrofonmoduls rei- nigen: ▷ Wischen Sie die Kontakte des Mikrofonmoduls mit einem weichen, tro- ckenen Tuch ab.
