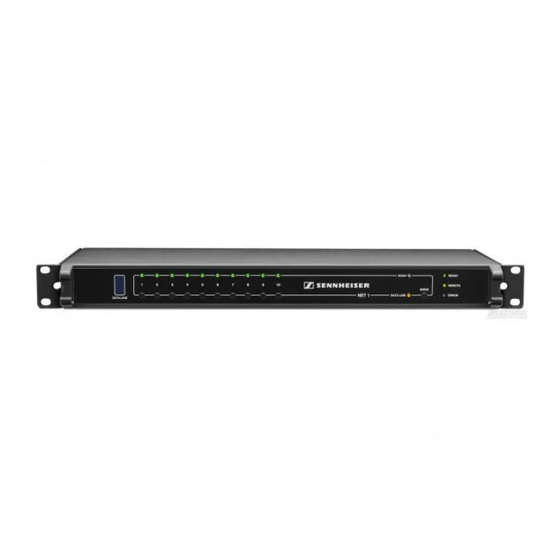

- Seite 1 NET 1 Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
Weiterführende Dokumentation ..................6 Das Netzwerk-System NET 1 ................... 7 Lieferumfang ......................8 Übersicht über die Bedienelemente ............... 9 LED-Anzeigen an der Vorderseite des NET 1 ...............10 LED-Anzeigen an der Rückseite des NET 1 ..............11 Inbetriebnahme ....................... 12 Aufstellungsort .........................12 Rackmontage ........................12... -
Seite 4: Sicherheitshinweise
Geräten, die Wärme erzeugen (z. B. auch Verstärker). Stellen Sie das Gerät nie direkt in die Sonne. Beim Netzwerk-System NET 1 handelt es sich um ein Gerät der Schutzklasse I. Als Anschluss ist eine Steckdose mit Schutzleiter erforderlich. Umgehen Sie nicht die Schutzfunktion des Schukosteckers. Bei Steckern für die USA gibt es polarisierte Stecker, bei denen ein Leiter breiter als der andere ist. - Seite 5 Gerät. Verwenden Sie nur das von Sennheiser angegebene Zubehör und entspre- chende Zusatzgeräte. Verwenden Sie das Gerät nur in Verbindung mit dem von Sennheiser angege- benen Befestigungsmaterial. Wenn Sie einen Transportwagen verwenden, gehen Sie beim Verschieben der Transportwagen-Geräte-Einheit vorsichtig vor, um Verletzungen durch Umkippen zu vermeiden.
-
Seite 6: Weiterführende Dokumentation
Bestimmungsgemäßer Gebrauch Der bestimmungsgemäße Gebrauch schließt ein, dass Sie diese Anleitung und insbesondere das Kapitel „Sicherheitshin- weise“ gelesen haben, dass Sie das Gerät innerhalb der Betriebsbedingungen nur so einsetzen, wie es in der Anleitung beschrieben ist. Nicht bestimmungsgemäßer Gebrauch Als nicht bestimmungsgemäßer Gebrauch gilt, wenn Sie das Gerät anders ein- setzen, als es in dieser Anleitung beschrieben ist, und die Betriebsbedingun- gen nicht einhalten. -
Seite 7: Das Netzwerk-System Net 1
Geräte. Schon ein NET 1 mit bis zu 10 stationären Geräten ist ein komfortables Tool zur Konfiguration Ihrer Anlage. Mit einem zweiten, kaskadierten NET 1 ist dies mit bis zu 20 Geräten möglich, auch ohne den Einsatz eines PCs. -
Seite 8: Lieferumfang
Lieferumfang 1 NET 1 mit Rackmontageset 3 Netzkabel (mit Anschlüssen für EU, US, UK) Gerätefüße 10 Datenkabel RJ 10 1 Ethernetkabel RJ 45 1 Bedienungsanleitung für NET 1 Aufkleber „NET“ zur Kennzeichnung von Empfängern und Sendern mit aktueller Firmware 1 CD-ROM mit: –... -
Seite 9: Übersicht Über Die Bedienelemente
Übersicht über die Bedienelemente · » ¿ ´ ¾ º ¶ ² µ ¸ ¹ ³ ¸ Infrarot-Schnittstelle (DATA LINK), Netzanschluss, Kaltgerätestecker 3-polig blau hinterleuchtet ¹ 5 x SUB-D-Buchse zum Anschluss von · grüne LED „KANAL“ (1 bis 10) Doppelempfängern EM 3532 »... -
Seite 10: Led-Anzeigen An Der Vorderseite Des Net 1
(IEM) des zugehörigen Frequenzbereichs können nun die (1 bis 10 ) Empfänger (IEM) konfiguriert werden..blinkt schnell: NET 1 ist bereit die Frequenzen und Einstellungen auf ein portables Gerät zu übertragen. IR-Frequenzübertragung ist ...blitzt im Abstand von einer Sekunde immer wieder auf: erfolgreich abgeschlossen. -
Seite 11: Led-Anzeigen An Der Rückseite Des Net 1
LED-Anzeigen an der Rückseite des NET 1 Farbe der LED LED leuchtet dauerhaft LED... gelb NET 1 ist an einen PC oder ein DATA ..blinkt schnell: weiteres NET 1 angeschlossen. Innerhalb des Netzwerks werden Daten übertragen. (Ethernet) -
Seite 12: Inbetriebnahme
Inbetriebnahme Aufstellungsort Starkes Fremdlicht kann die Datenübertragung über die Infrarot-Schnitt- stelle stören. Positionieren Sie daher das NET 1 so, dass Sie Fremdlicht mög- lichst ausschließen. Rackmontage Gefahr von Hitzeschäden! VORSICHT! Wenn Sie die Geräte in ein geschlossenes oder Mehrfach- Rack einsetzen, kann die Temperatur stark ansteigen. -
Seite 13: Spannungsversorgung Anschließen
Spannungsversorgung anschließen Schließen Sie die Spannungsversorgung nur an; lassen Sie das NET 1 aber ausgeschaltet. ¹ Schließen Sie das mitgelieferte Netzkabel an die Buchse Schließen Sie das Netzkabel an das Netz an. Geräte anschließen Hinweis: Verwenden Sie zum Anschließen der Geräte ausschließlich Sennheiser- Kabel (siehe “Zubehör/Ersatzteile”... -
Seite 14: Mehrere Net 1 Verbinden
RX 1 RX 2 Mehrere NET 1 verbinden Verbinden Sie zwei NET 1 über die Anschlüsse LAN 1 und LAN 2 einem Ethernetkabel. Die Anschlüsse LAN 1 und LAN 2 sind gleichrangig, so dass es keine Rolle spielt, in welcher Weise Sie die Ethernetanschlüsse... -
Seite 15: Net 1 An Einen Pc Anschließen
LAN 2 an den PC an. Hinweise: Sie können bis zu fünf NET 1 auch über einen Switch oder über einen Router mit Switch-Funktion an einen PC anschließen. Verwenden Sie keinen Netzwerk-Hub! Es kann sonst zu Störungen oder Ausfällen im Netzwerk kommen. -
Seite 16: System Einschalten
µ ¿ Nach dem Einschalten blinkt die grüne LED „READY“ und zeigt an, dass NET 1 initialisiert wird. Sobald NET 1 betriebsbereit ist, leuchtet die grüne ¿ LED „READY“ dauerhaft. Wenn NET 1 ein angeschlossenes Gerät erkannt hat, leuchtet die zugehö- ·... -
Seite 17: Betrieb Mit Systemen Der Evolution Wireless G2-Serie
NET 1 mit bis zu 20 angeschlossenen Geräten 2. „Remote“-Betrieb (mit PC): bis zu fünf miteinander verbundene NET 1, die an einen PC angeschlos- sen sind, mit bis zu 50 angeschlossenen Geräten Hinweis: Im „Remote“-Betrieb kann der Frequenz-Scan ausschließlich mit der Soft- ware „Wireless Systems Manager“... -
Seite 18: Frequenz-Scan Für Drahtloses Monitorsystem Durchführen
Das Funksignal der stationären Sender wird abgeschaltet. Die Hinterleuch- tung des Displays wechselt von grün nach rot. Beispiel: ¾ Die Anschlussgruppen 1 bis 4 des NET 1 sind mit Sendern (IEM) belegt. An den Anschlussgruppen 6 bis 10 sind stationäre Empfänger angeschlossen. MODE ¶ ·... - Seite 19 ³ Halten Sie den Empfänger (IEM) vor die Infrarot-Schnittstelle des NET 1. Der Abstand zwischen der Infrarot-Schnittstelle des NET 1 und der Infra- rot-Schnittstelle des Empfängers (IEM) darf maximal 10 cm betragen. Hinweis: Starkes Fremdlicht kann die Datenübertragung über die Infrarot-Schnitt- stelle stören.
- Seite 20 ² Frequenzen ohne Frequenz-Scan an portable Empfänger (IEM) übertragen Sie können mit dem NET 1 auch ohne Frequenz-Scan die eingestellte Fre- quenz eines stationären Senders (IEM) auf den zugehörigen Empfänger (IEM) übertragen. Gehen Sie dazu so vor, wie es im Abschnitt “Frequenzen auf die portablen Empfänger (IEM) übertragen”...
-
Seite 21: Frequenz-Scan Für Ein Drahtloses Mikrofonsystem Durchführen
· Hinweis: Das Ergebnis eines alten Frequenz-Scans wird dabei überschrieben. Beispiel: Die Anschlussgruppen 1 bis 4 des NET 1 sind mit Sendern (IEM) belegt. An den Anschlussgruppen 6 bis 10 sind stationäre Empfänger angeschlossen. MODE ¶ · Nach Drücken der Taste leuchtet die grüne LED „KANAL“... - Seite 22 Kanäle in einer Kanalbank zur Verfügung stehen, vergibt NET 1 an die nachfolgenden Empfänger die zuletzt vergebene Frequenz noch einmal. Nach dem Frequenz-Scan zeigt NET 1 an, dass Sie die Frequenzen auf die por- º tablen Sender übertragen können: ³...
- Seite 23 ² Frequenzen ohne Frequenz-Scan an portable Sender übertragen Sie können mit dem NET 1 die eingestellte Empfangsfrequenz eines stationä- ren Empfängers auch ohne Frequenz-Scan auf den zugehörigen Sender über- tragen. Gehen Sie dazu so vor, wie im Abschnitt “Frequenzen auf die portablen Sender eines Frequenzbereichs übertragen”...
-
Seite 24: Betrieb Mit 3000Er-/5000Er-Systemen
Halten Sie den Sender mit dessen Infrarot-Schnittstelle vor die Infrarot- · ³ Schnittstelle des NET 1. Der Abstand zwischen der Infrarot-Schnittstelle des NET 1 und der Infrarot-Schnittstelle des Senders darf maximal 10 cm betragen. ¾ Drücken Sie am NET 1 die Kanaltaste des Empfängers, dessen Frequenz Sie übertragen wollen. -
Seite 25: Mischbetrieb Mit Evolution Wireless G2-Systemen Und 3000Er-/5000Er-Systemen
Mischbetrieb mit evolution wireless G2- Systemen und 3000er-/5000er-Systemen Eine Beschreibung dieses Systems können Sie der Bedienungsanleitung zur Software „Wireless Systems Manager“ entnehmen. Hinweis: Die Kompandersysteme sind nicht kompatibel. Synchronisieren Sie daher nur ew G2-Sender mit ew G2-Empfängern und Sender der 3000er-/ 5000er-Serie mit entsprechenden Empfängern (siehe Tabelle auf Seite 7). -
Seite 26: Wenn Störungen Auftreten
EM 3532 wird nicht erkannt, weil er RX 1/RX 2 des Doppelempfängers beim Einschalten des NET 1 EM 3532 ein. ausgeschaltet war. Starten Sie NET 1 neu (siehe „NET 1 neu starten“ auf Seite 27). ¿ ¿ Die LED „READY“... -
Seite 27: Probleme, Die Während Des Betriebs Auftreten Können
Rufen Sie Ihren Sennheiser-Partner an. NET 1 neu starten Auch wenn NET 1 in ein Rack eingebaut ist, können Sie es bequem wie folgt neu starten: Drücken Sie gleichzeitig die Kanaltasten 1, 2 und 10 und halten Sie die drei Tasten für ca. -
Seite 28: Technische Daten
10 x RS 485 an RJ 10 (Anschluss von Geräten der Serie ew G2) 5 x RS 485 an SUB-D (Anschluss von Doppelempfängern EM 3532) Max. Kabellänge: lsolation: alle Kanäle untereinander und gegen NET 1 potentialfrei Erfüllte Anforderungen – EMV EN 50022 EN 50024 –... -
Seite 29: Zubehör/Ersatzteile
RJ 45-Kabel, geschirmt, Länge: 2 m 515674 SUB-D-Spezialkabel, Länge: 1,5 m 054324 Netzkabel Version EU 054325 Netzkabel Version US 057256 Netzkabel Version UK 086363 Gerätefüße 089540 Rackmontagewinkel 520124 Aufkleber NET 1, 100 Stück CD-ROM mit der Software „Wireless Systems Manager“ (WSM) -
Seite 30: Herstellererklärungen
Recht unseren Garantiebestimmungen nicht entgegensteht. EG-Konformitätserklärung Diese Geräte entsprechen den grundlegenden Anforderungen und den weite- ren Vorgaben der Richtlinien 89/336/EU und 73/23/EU. Die Erklärung steht im Internet unter www.sennheiser.com zur Verfügung. Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vorschriften zu beachten! - Seite 32 Sennheiser electronic GmbH & Co. KG 30900 Wedemark, Germany Phone +49 (5130) 600 0 Fax +49 (5130) 600 300 www.sennheiser.com Printed in Germany Publ. 03/07 516511/A04...
