7.4

Tischplatte

Sicherstellen, dass die Tischplatte die notwendige Tragfähigkeit
und Festigkeit aufweist. Wenn Sie die Tischplatte selbst erstellen,
nehmen Sie die Skizze aus dem Anhang ( S. 167) als Vorgabe
für die Bemaßungen.
7.4.1

Kurzarm-Tischplatte komplettieren

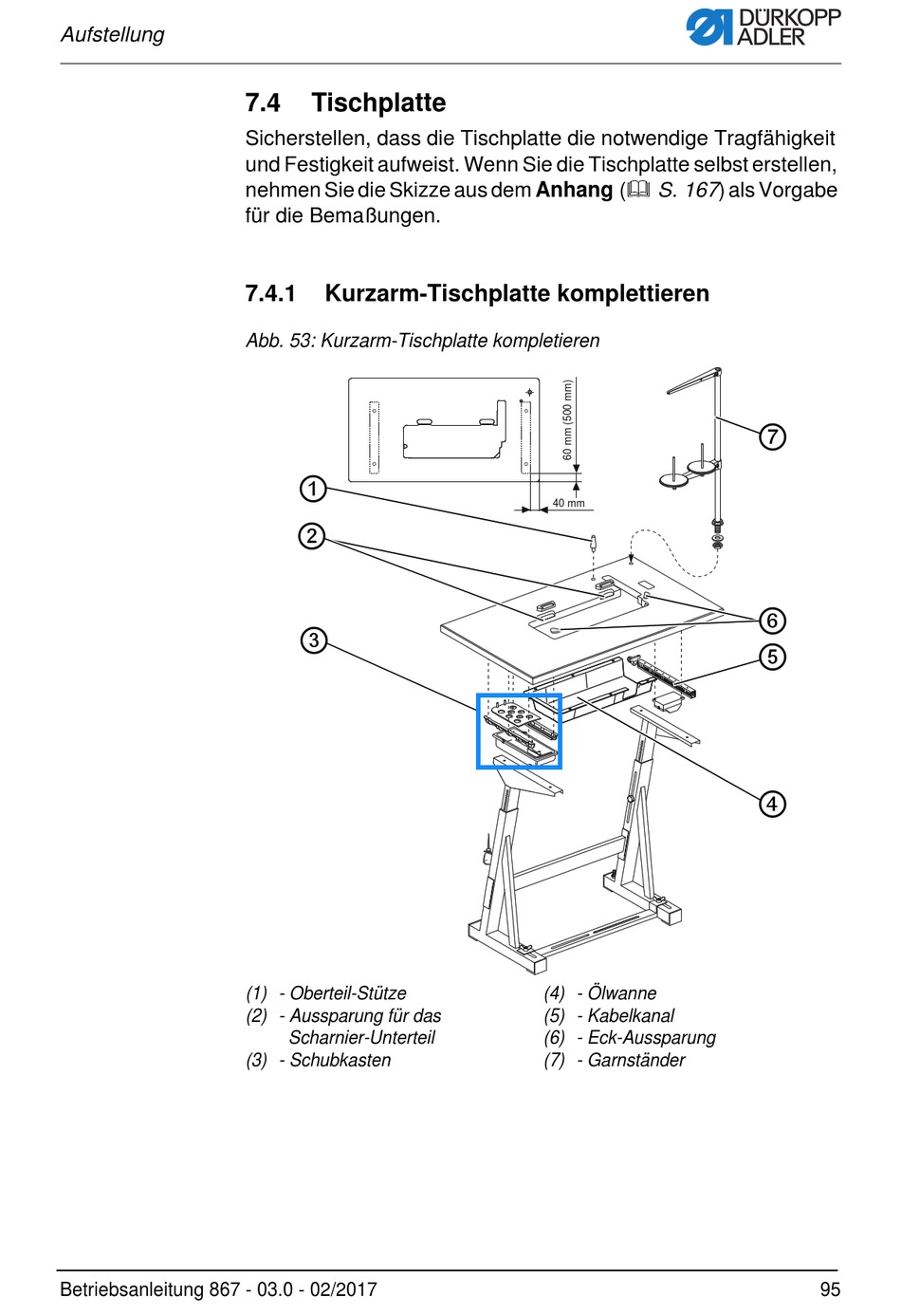

Abb. 53: Kurzarm-Tischplatte kompletieren
①
②
③
(1) - Oberteil-Stütze
(2) - Aussparung für das
Scharnier-Unterteil
(3) - Schubkasten
40 mm
(4) - Ölwanne
(5) - Kabelkanal
(6) - Eck-Aussparung
(7) - Garnständer
⑦
⑥
⑤
④
