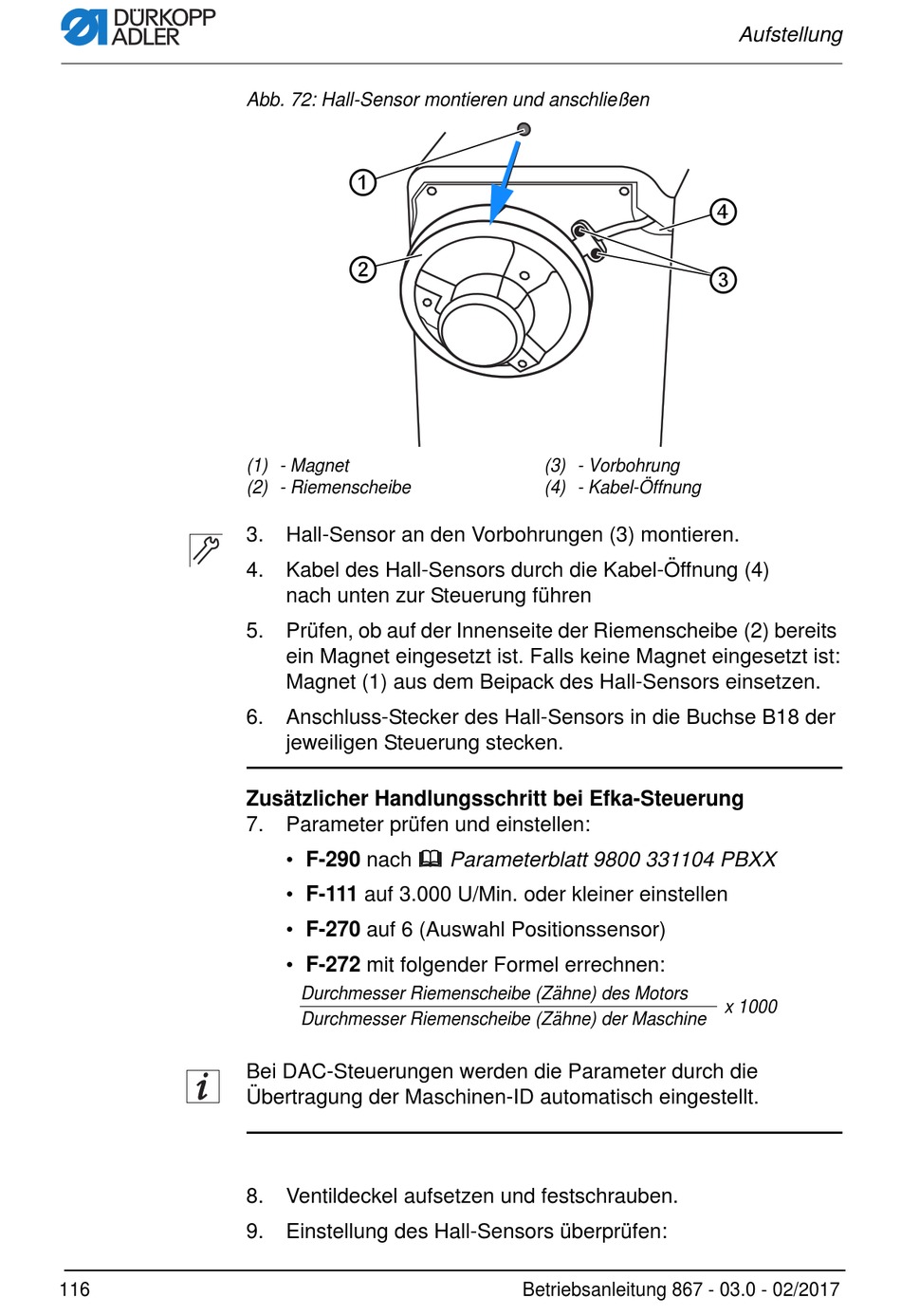

Abb. 72: Hall-Sensor montieren und anschließen
①
②
(1) - Magnet
(2) - Riemenscheibe
3. Hall-Sensor an den Vorbohrungen (3) montieren.
4. Kabel des Hall-Sensors durch die Kabel-Öffnung (4)
nach unten zur Steuerung führen
5. Prüfen, ob auf der Innenseite der Riemenscheibe (2) bereits
ein Magnet eingesetzt ist. Falls keine Magnet eingesetzt ist:
Magnet (1) aus dem Beipack des Hall-Sensors einsetzen.
6. Anschluss-Stecker des Hall-Sensors in die Buchse B18 der
jeweiligen Steuerung stecken.
Zusätzlicher Handlungsschritt bei Efka-Steuerung
7. Parameter prüfen und einstellen:
• F-290 nach  Parameterblatt 9800 331104 PBXX
• F-111 auf 3.000 U/Min. oder kleiner einstellen
• F-270 auf 6 (Auswahl Positionssensor)
• F-272 mit folgender Formel errechnen:
Durchmesser Riemenscheibe (Zähne) des Motors
Durchmesser Riemenscheibe (Zähne) der Maschine
Bei DAC-Steuerungen werden die Parameter durch die
Übertragung der Maschinen-ID automatisch eingestellt.
8. Ventildeckel aufsetzen und festschrauben.
9. Einstellung des Hall-Sensors überprüfen:
(3) - Vorbohrung
(4) - Kabel-Öffnung
