Dürkopp Adler 867 Gebrauchsanweisung Seite 32

30
5. Linken Nadelfaden gegen den Uhrzeigersinn um die
Zusatzspannung (2) führen.
6. Linken Nadelfaden im Uhrzeigersinn um die
Hauptspannung (3) führen.

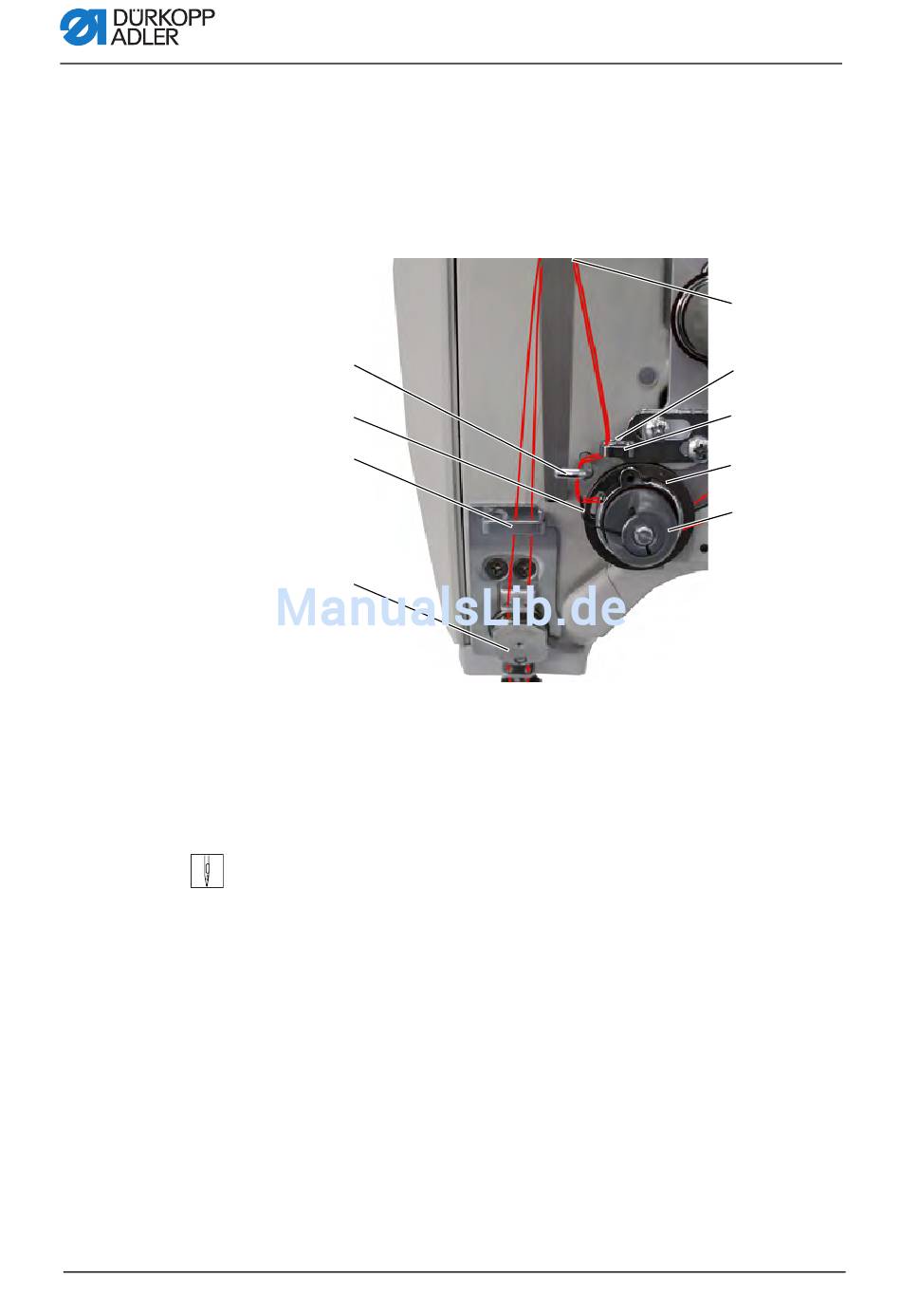

Abb. 11: Bei 2-Nadel-Maschinen (2)
⑦
⑧
⑨
⑩
(7) - Haken
(8) - Federspitze
(9) - Obere Fadenführung
(10) - Fadenklemme
(11) - Fadenanzugsfeder
(12) - Anzugshebel
7. Rechten Nadelfaden zur vorderen Fadenanzugsfeder (11)
führen.
8. Mit dem rechten Nadelfaden den vorderen Anzugshebel (12)
anheben.
9. Rechten Nadelfaden unter die vordere Federspitze (8)
ziehen.
10. Rechten Nadelfaden unter den Haken (7) führen.
11. Rechten Nadelfaden von unten durch den Nadelfaden-
Regulator (13) fädeln.
12. Rechten Nadelfaden von rechts durch das untere Loch am
Fadenhebel (15) fädeln.
13. Linken Nadelfaden zur hinteren Fadenanzugsfeder (11)
führen.
(13) - Nadelfaden-Regulator
(rechter Faden)
(14) - Nadelfaden-Regulator
(linker FSeite 27aden)
(15) - Fadenhebel (nicht sichtbar)
Betriebsanleitung 867 - 03.0 - 02/2017
Bedienung
⑮
⑭
⑬
⑫
⑪
