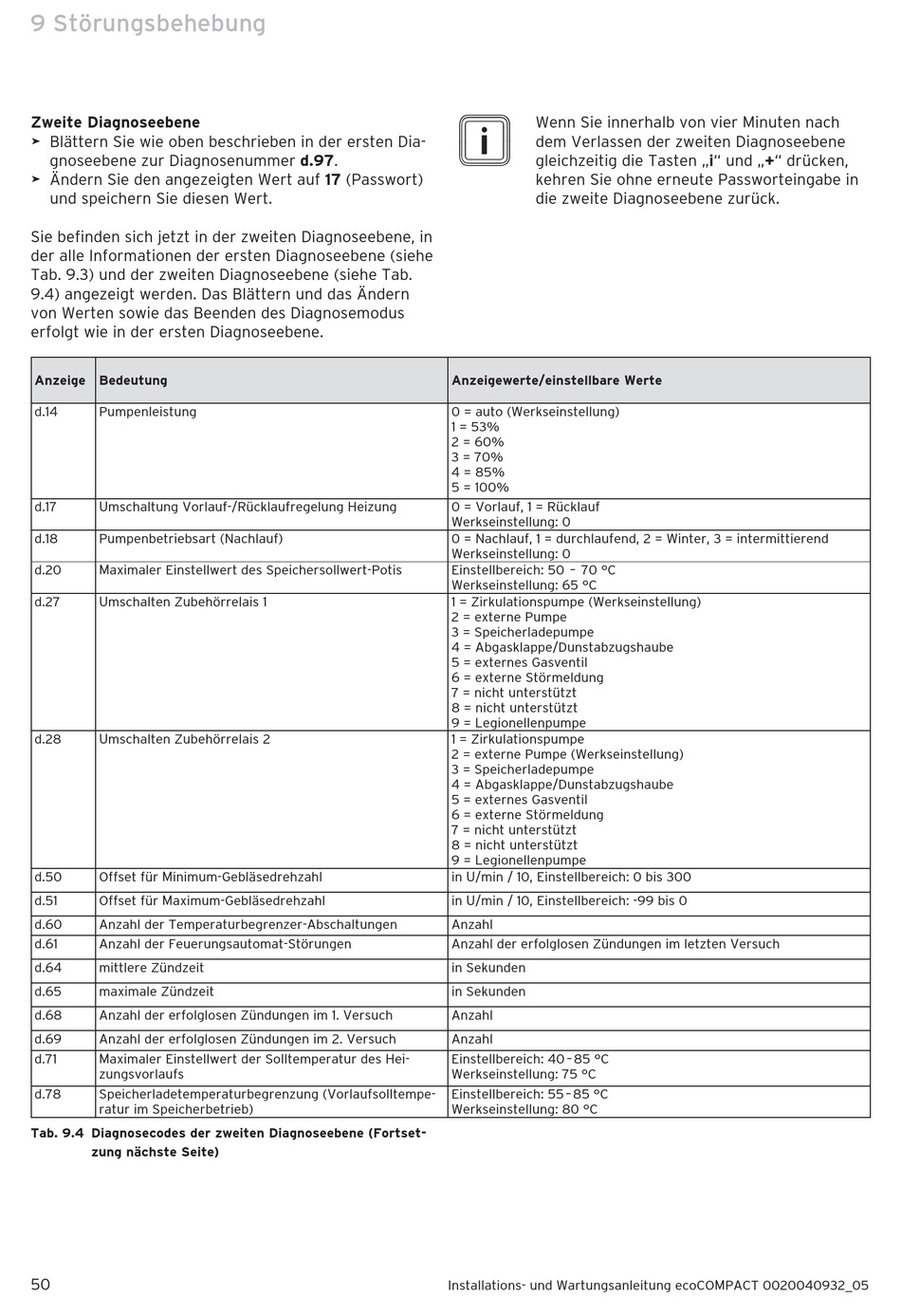

Vaillant ecoCOMPACT VSC FR 246/2-C 170 H Installations- Und Wartungsanleitung Seite 112

9 Störungsbehebung
Zweite Diagnoseebene
>
Blättern Sie wie oben beschrieben in der ersten Dia-
gnoseebene zur Diagnosenummer d.97.
>
Ändern Sie den angezeigten Wert auf 17 (Passwort)
und speichern Sie diesen Wert.
Sie befinden sich jetzt in der zweiten Diagnoseebene, in
der alle Informationen der ersten Diagnoseebene (siehe
Tab. 9.3) und der zweiten Diagnoseebene (siehe Tab.
9.4) angezeigt werden. Das Blättern und das Ändern
von Werten sowie das Beenden des Diagnosemodus
erfolgt wie in der ersten Diagnoseebene.
Anzeige Bedeutung
d.14 Pumpenleistung
d.17 Umschaltung Vorlauf-/Rücklaufregelung Heizung
d.18 Pumpenbetriebsart (Nachlauf)
d.20 Maximaler Einstellwert des Speichersollwert-Potis
d.27 Umschalten Zubehörrelais 1
d.28 Umschalten Zubehörrelais 2
d.50 Offset für Minimum-Gebläsedrehzahl
d.51 Offset für Maximum-Gebläsedrehzahl
d.60 Anzahl der Temperaturbegrenzer-Abschaltungen
d.61 Anzahl der Feuerungsautomat-Störungen
d.64 mittlere Zündzeit
d.65 maximale Zündzeit
d.68 Anzahl der erfolglosen Zündungen im 1. Versuch
d.69 Anzahl der erfolglosen Zündungen im 2. Versuch
d.71 Maximaler Einstellwert der Solltemperatur des Hei-
zungsvorlaufs
d.78 Speicherladetemperaturbegrenzung (Vorlaufsolltempe-
ratur im Speicherbetrieb)
Tab. 9.4 Diagnosecodes der zweiten Diagnoseebene (Fortset-
zung nächste Seite)
50
i
Wenn Sie innerhalb von vier Minuten nach
dem Verlassen der zweiten Diagnoseebene
gleichzeitig die Tasten „i" und „+" drücken,
kehren Sie ohne erneute Passworteingabe in
die zweite Diagnoseebene zurück.
Anzeigewerte/einstellbare Werte
0 = auto (Werkseinstellung)
1 = 53%
2 = 60%
3 = 70%
4 = 85%
5 = 100%
0 = Vorlauf, 1 = Rücklauf
Werkseinstellung: 0
0 = Nachlauf, 1 = durchlaufend, 2 = Winter, 3 = intermittierend
Werkseinstellung: 0
Einstellbereich: 50 – 70 °C
Werkseinstellung: 65 °C
1 = Zirkulationspumpe (Werkseinstellung)
2 = externe Pumpe
3 = Speicherladepumpe
4 = Abgasklappe/Dunstabzugshaube
5 = externes Gasventil
6 = externe Störmeldung
7 = nicht unterstützt
8 = nicht unterstützt
9 = Legionellenpumpe
1 = Zirkulationspumpe
2 = externe Pumpe (Werkseinstellung)
3 = Speicherladepumpe
4 = Abgasklappe/Dunstabzugshaube
5 = externes Gasventil
6 = externe Störmeldung
7 = nicht unterstützt
8 = nicht unterstützt
9 = Legionellenpumpe
in U/min / 10, Einstellbereich: 0 bis 300
in U/min / 10, Einstellbereich: -99 bis 0
Anzahl
Anzahl der erfolglosen Zündungen im letzten Versuch
in Sekunden
in Sekunden
Anzahl
Anzahl
Einstellbereich: 40 – 85 °C
Werkseinstellung: 75 °C
Einstellbereich: 55 – 85 °C
Werkseinstellung: 80 °C
