Bauteile Austauschen; Sicherheitshinweise; Brenner Austauschen; Elektroden Austauschen - Vaillant ecoCOMPACT VSC FR 246/2-C 170 H Installations- Und Wartungsanleitung

9 Störungsbehebung
9.5

Bauteile austauschen

a
Vorsicht!
Beschädigungsgefahr durch Wasser- oder
Gasaustritt!
Unsachgemäßer Einsatz und/oder ungeeig-
netes Werkzeug kann zu Schäden führen
(z. B. Gas- oder Wasseraustritt)!
>
Beim Anziehen oder Lösen von Schraub-
verbindungen grundsätzlich passende
Gabelschlüssel (Maulschlüssel) verwenden
(keine Rohrzangen, Verlängerungen usw.)!
Die nachfolgend in diesem Abschnitt aufgeführten Arbei-
ten dürfen nur von einem qualifizierten Fach handwerker
durchgeführt werden.
>
Verwenden Sie für Reparaturen nur Original-Ersatz-
teile.
>
Überzeugen Sie sich vom richtigen Einbau der Teile
sowie von der Einhaltung ihrer ursprünglichen Lage
und Richtung.
9.5.1

Sicherheitshinweise

Beachten Sie bei jedem Austausch von Bau teilen zu
ihrer eigenen Sicherheit und zur Vermeidung von Sach-
schäden am Gerät die nachfolgenden Sicherheitshin-
weise!
>
Trennen Sie das Gerät vom Stromnetz!
>
Schließen Sie den Gashahn!
>
Schließen Sie die Wartungshähne!
>
Entleeren Sie das Gerät, wenn Sie wasserführende
Bauteile des Gerätes ersetzen wollen!
>
Achten Sie darauf, dass kein Wasser auf stromfüh-
rende Bauteile (z. B. Schaltkasten u. ä.) tropft!
>
Verwenden Sie nur neue Dichtungen und O-Ringe!
>
Führen Sie nach Beendigung der Arbeiten eine
Funktionsprüfung durch (siehe Abschnitt 6.3)!

9.5.2 Brenner austauschen

a
Gefahr!
Gefahr von Personen und/oder Sach-
schäden durch Nichtbeachtung der Sicher-
heitshinweise!
>
Beachten Sie vor dem Austausch des Bau-
teils die Sicherheitshinweise im Kapitel
9.5.1.
>
Demontieren Sie das Brennermodul wie in Abschnitt
8.5.1 beschrieben und tauschen Sie den Brenner aus.
52
9.5.3

Elektroden austauschen

a
Gefahr!
Gefahr von Personen und/oder Sach-
schäden durch Nichtbeachtung der Sicher-
heitshinweise!
>
Beachten Sie vor dem Austausch des Bau-
teils die Sicherheitshinweise im Kapitel
9.5.1.
4

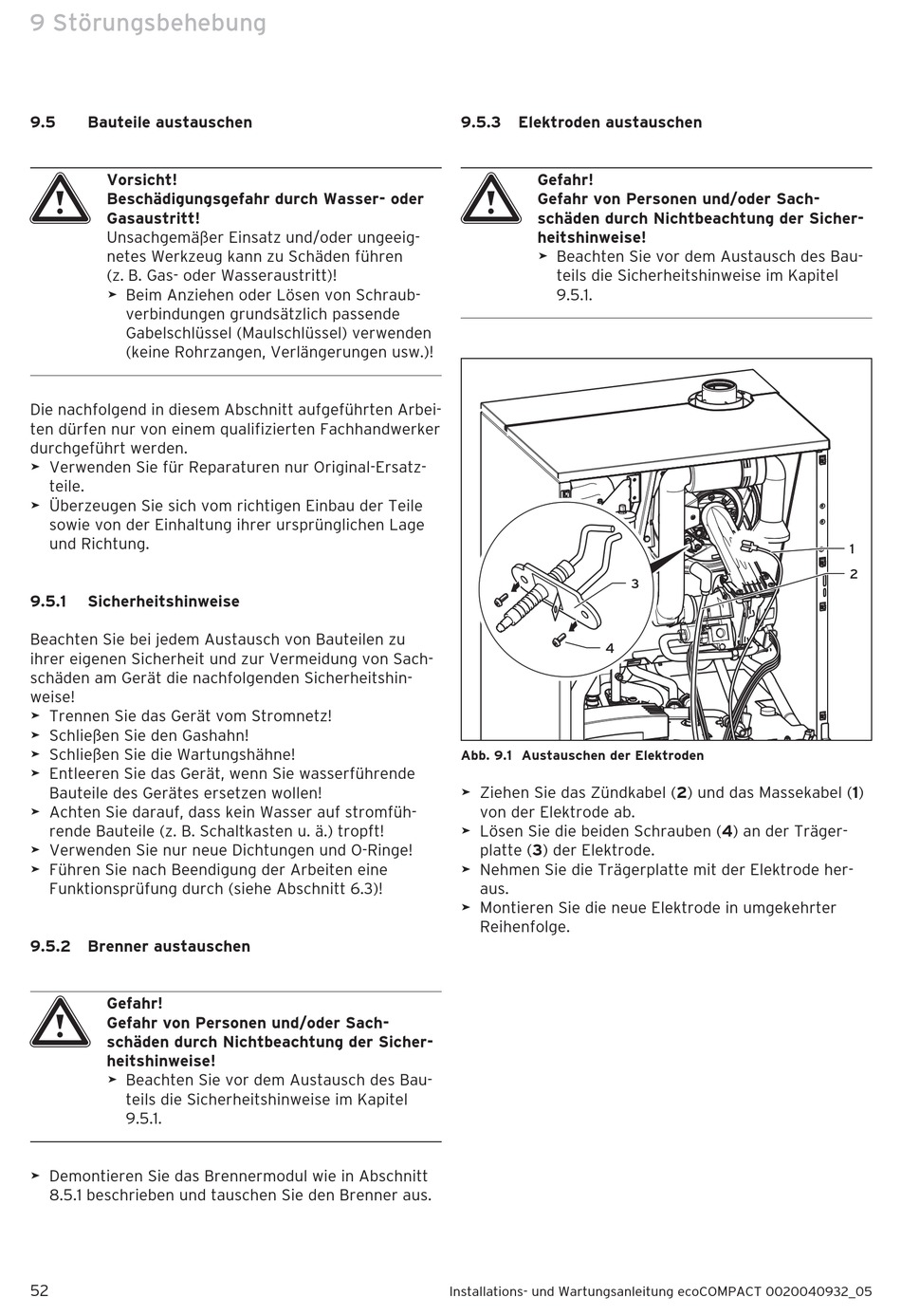

Abb. 9.1 Austauschen der Elektroden
>
Ziehen Sie das Zündkabel (2) und das Massekabel (1)
von der Elektrode ab.
>
Lösen Sie die beiden Schrauben (4) an der Träger-
platte (3) der Elektrode.
>
Nehmen Sie die Trägerplatte mit der Elektrode her-
aus.
>
Montieren Sie die neue Elektrode in umgekehrter
Reihenfolge.
Installations- und Wartungsanleitung ecoCOMPACT 0020040932_05
