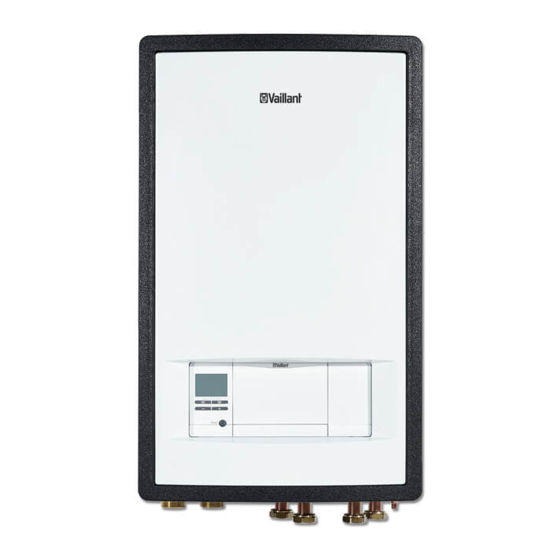

- Seite 1 Betriebsanleitung de Installations- und Wartungsanleitung Hydraulikstation VWZ MEH 97/6 Publisher/manufacturer Vaillant GmbH Berghauser Str. 40 D-42859 Remscheid Tel. +492191 18 0 Fax +492191 18 2810 info@vaillant.de www.vaillant.de...
- Seite 2 Betriebsanleitung ..........1 Installations- und Wartungsanleitung ..... 13...
-
Seite 3: Inhaltsverzeichnis
Inhalt Betriebsanleitung Inhalt Sicherheit ............. 2 Bestimmungsgemäße Verwendung ...... 2 Allgemeine Sicherheitshinweise ......2 Hinweise zur Dokumentation......4 Produktbeschreibung.......... 4 Wärmepumpensystem........... 4 Aufbau des Produkts ..........4 Bedienelemente............. 4 Bedienfeld.............. 5 Beschreibung der Symbole ........5 Funktionsbeschreibung der Tasten ....... 5 Typenbezeichnung und Serialnummer.... -
Seite 4: Sicherheit
– am Produkt VWL ..5/6 A .. VIH QW 190/6... – an den Zuleitungen für Wasser und VWZ MEH 97/6 Strom Dieses Produkt kann von Kindern ab 8 Jah- – am Sicherheitsventil ren und darüber sowie von Personen mit ver- –... -
Seite 5: Risiko Eines Sachschadens Durch
Sicherheit 1 1.2.4 Risiko eines Sachschadens durch Frost ▶ Stellen Sie sicher, dass die Heizungs- anlage bei Frost auf jeden Fall in Betrieb bleibt und alle Räume ausreichend tempe- riert sind. ▶ Wenn Sie den Betrieb nicht sicherstellen können, dann lassen Sie einen Fachhand- werker die Heizungsanlage entleeren. -
Seite 6: Hinweise Zur Dokumentation
Beachten Sie unbedingt alle Betriebssanleitungen, die Komponenten der Anlage beiliegen. ▶ Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen zur weiteren Verwendung auf. Diese Anleitung gilt ausschließlich für: Produkt VWZ MEH 97/6 Produktbeschreibung Wärmepumpensystem Aufbau eines beispielhaften Wärmepumpensystems mit Mo- noblock-Technologie: Optionale Einbaustelle Entstörtaste für Systemregler... -
Seite 7: Bedienfeld
Produktbeschreibung 3 Bedienfeld Symbol Bedeutung Erläuterung – ohne Ent- Die gestrichelten Linien markie- kopplungs- ren den zulässigen Bereich. modul – statisch angezeigt: Fülldruck – Fülldruck im zulässigen Bereich im Ge- – blinkend angezeigt: Fülldruck bäude- außerhalb des zulässigen kreis (ge- Bereichs mes- sen in... -
Seite 8: Typenbezeichnung Und Serialnummer
4 Betrieb 3.9.5 Sicherheitstemperaturbegrenzer (STB) im Taste Bedeutung Heizkreis – Navigieren zwischen den einzelnen oder Menüeinträgen Wenn die Temperatur im Heizkreis der internen Elektro- – Erhöhen oder Verringern des ausgewählten Zusatzheizung die Maximaltemperatur überschreitet, dann Einstellwerts schaltet der STB die Elektro-Zusatzheizung verriegelnd ab. Nach Auslösen muss der Sicherheitstemperaturbegrenzer Einstellbare Werte werden blinkend dargestellt. -
Seite 9: Produkt In Betrieb Nehmen
Betrieb 4 4.4.5 Gebäudekreisdruck anzeigen Hinweis Eine Pfadangabe am Anfang eines Kapitels gibt Menü → Live Monitor→ Gebäudekreis Druck an, wie Sie zu dieser Funktion gelangen, z. B. Mit dieser Funktion können Sie den aktuellen Fülldruck der Menü → Information → Kontaktdaten. Heizungsanlage anzeigen. -
Seite 10: Warmwassertemperatur Einstellen
5 Pflege und Wartung Warmwassertemperatur einstellen Wartungsmeldungen ablesen Wenn das Symbol im Display angezeigt wird, dann ist Bedingung: Kein Systemregler angeschlossen eine Wartung des Produkts notwendig oder das Produkt be- ▶ Drücken Sie in der Grundanzeige findet sich im eingeschränkten Betrieb (Komfortsicherung). ▶... -
Seite 11: Störungen Erkennen Und Beheben
Kosten, die Ihnen bei der Durchführung von Arbeiten an dem Gerät während der Garantiezeit entstehen, nur dann Die N.V. VAILLANT gewährleistet eine Garantie von 2 Jah- erstatten, falls wir Ihnen einen entsprechenden Auftrag erteilt ren auf alle Material- und Konstruktionsfehler ihrer Produkte ab dem Rechnungsdatum. -
Seite 12: Garantie Und Kundendienst
Anrufen aus dem Mobilfunknetz ggf. abweichende Tarife - nähere Information erhalten Sie bei Ihrem Mobilnetzbetrei- ber) Der flächendeckende Kundendienst für ganz Österreich ist täglich von 0 bis 24 Uhr erreichbar. Vaillant Kundendienst- techniker sind 365 Tage für Sie unterwegs, sonn- und feier- tags, österreichweit. Gültigkeit: Belgien N.V. -
Seite 13: Anhang
Anhang Anhang Störungsbehebung Problem Mögliche Ursache Behebung Gebäudeseitige Stromversorgung ausgeschaltet Gebäudeseitige Stromversorgung einschalten Warmwasser oder Heizung auf „aus“ / Warmwasser- Vergewissern Sie sich, dass der Warmwasser- oder Solltemperatur zu niedrig eingestellt und/oder Heizbetrieb im Systemregler aktiviert ist. Kein Warmwasser, Heizung bleibt kalt;... - Seite 14 Anhang Einstellebene Werte Einheit Schrittweite, Auswahl Werkseinstel- Einstel- lung lung min. max. Sperrzeit Kompressor aktueller Wert Sperrzeit Heizstab aktueller Wert ℃ Vorlaufsolltemp. aktueller Wert ℃ Aktuelle Vorlauftemp. aktueller Wert Energieintegral aktueller Wert °min Kälteleistung aktueller Wert Elektrische Leistungsaufnahme aktueller Wert Gesamtleistungsauf- nahme der Wärme- pumpe ohne ange-...
- Seite 15 Inhalt Installations- und 6.14 Maximalthermostat für Fußbodenheizung anschließen ............28 Wartungsanleitung 6.15 Außentemperatursensor anschließen ....28 6.16 Temperatursensor Warmwasserspeicher Inhalt anschließen ............28 6.17 Externes Vorrangumschaltventil anschließen Sicherheit ............15 (optional).............. 28 Handlungsbezogene Warnhinweise ....15 6.18 Mischermodul VR 70 / VR 71 anschließen..28 Bestimmungsgemäße Verwendung ....
- Seite 16 Inhalt 11.5 Prüfprogramme nutzen ........36 11.6 Vordruck des Ausdehnungsgefäßes prüfen ..36 11.7 Hochdruckabschaltung prüfen......36 Entleerung ............36 12.1 Heizkreis des Produkts entleeren......36 12.2 Heizungsanlage entleeren ........37 Außerbetriebnahme........... 37 13.1 Produkt außer Betrieb nehmen ......37 13.2 Recycling und Entsorgung........
-
Seite 17: Sicherheit
Außeneinheit Inneneinheit Stromschlag. VWL ..5/6 A .. VIH QW 190/6... Bevor Sie am Produkt arbeiten: VWZ MEH 97/6 ▶ Schalten Sie das Produkt spannungsfrei, Die bestimmungsgemäße Verwendung be- indem Sie alle Stromversorgungen allpolig inhaltet: abschalten (elektrische Trennvorrichtung mit mindestens 3 mm Kontaktöffnung, z. B. - Seite 18 1 Sicherheit 1.3.3 Lebensgefahr durch fehlende tragfähig sein. Unebenheit der Montagefläche Sicherheitseinrichtungen kann zu Undichtigkeiten im Produkt führen. Die in diesem Dokument enthaltenen Sche- Undichtigkeiten an den Anschlüssen können mata zeigen nicht alle für eine fachgerechte hierbei Lebensgefahr bedeuten. Installation notwendigen Sicherheitseinrich- ▶...
-
Seite 19: Vorschriften (Richtlinien, Gesetze, Normen)
Sicherheit 1 Vorschriften (Richtlinien, Gesetze, Normen) ▶ Beachten Sie die nationalen Vorschriften, Normen, Richtlinien, Verordnungen und Gesetze. 0020291526_00 Hydraulikstation Installations- und Wartungsanleitung... -
Seite 20: Hinweise Zur Dokumentation
Diese Anleitung gilt ausschließlich für: Bei negativen Außentemperaturen besteht erhöhte Gefahr, das Heizungswasser gefriert, wenn eine Störung der Wär- Produkt mepumpe z. B. durch Stromausfall oder einen Defekt des VWZ MEH 97/6 Kompressors vorliegt. Weiterführende Informationen 3.2.2 Wassermangelsicherung Diese Funktion überwacht ständig den Heizwasserdruck, um einen möglichen Heizwassermangel zu verhindern. -
Seite 21: Produktübersicht
Produktbeschreibung 3 Produktübersicht 3.3.2 Aufbau des Hydraulikblocks 3.3.1 Produktaufbau Manometer Vorlauf Warmwasser- Produkthalter Schaltkasten mit Reg- speicher Sicherheitsventil lerleiterplatte Vorrangumschaltventil Ausdehnungsgefäß Regler der Inneneinheit Rücklauf Gebäudekreis (Heizkreis/Speicher- Hydraulikblock ladung) Schaltkasten mit Netz- Vorlauf Gebäudekreis Elektro-Zusatzheizung anschluss-Leiterplatte Rücklauf Warmwasser- Schnellentlüfter speicher 3.3.3 Unterseite des Produkts Ablauf Sicherheitsventil... -
Seite 22: Angaben Auf Dem Typenschild
Das Typenschild dokumentiert das Land, in dem das Produkt Warmwasserkreis, Kaltwasser installiert werden muss. Angabe Bedeutung Serial-Nr. eindeutige Geräte-Identifikations- nummer Warmwasserkreis, Warmwasser Nomen- Vaillant Wärmepumpe Zubehör klatur Modul Elektrik Hydraulik 9 = 9 kW Zusatzheizung/? 7 = integriertes 3-Wege-Ventil für externen Trinkwasserspeicher CE-Kennzeichnung Gerätegeneration 230V Elektrischer Anschluss: 230V: 1~/N/PE 230 V ... -
Seite 23: Aufstellort Wählen
Montage 4 Aufstellort wählen ▶ Der Aufstellort muss unter 2000 Meter über Normalhö- hennull liegen. ▶ Wählen Sie einen trockenen Raum, der durchgängig frostsicher ist, die maximale Aufstellhöhe nicht über- schreitet und die die zulässige Umgebungstemperatur nicht unter- oder überschreitet. –... -
Seite 24: Produkt Aufhängen
5 Hydraulikinstallation – Frontverkleidung demontieren Mindestabstand: 200 mm Produkt aufhängen Schneiden Sie den mitgelieferten Klebestreifen zur Ge- räuschreduzierung in 2 gleichgroße Stücke (3 cm x 3 cm). Kleben Sie die Klebestreifen auf das Produkt, wie in der Abbildung dargestellt. ▶ Bauen Sie die Bauteile in umgekehrter Reihenfolge wie- der ein. -
Seite 25: Wärmepumpe An Die Inneneinheit Anschließen
Hydraulikinstallation 5 ▶ Gebäudekreis anschließen Installieren Sie bei Heizungsanlagen mit Magnetventilen oder thermostatisch geregelten Ventilen ein Bypass mit Überströmventil, um einen Volumenstrom von mindes- tens 40 % zu gewährleisten. Wärmepumpe an die Inneneinheit anschließen Schließen Sie die Fülleinrichtung mit der beigelegten Dichtung an den Heizungsrücklauf des Produkts an. -
Seite 26: Elektroinstallation
6 Elektroinstallation Elektrische Trennvorrichtung Öffnen Sie das Sicherheitsventil regelmäßig, um Kal- kablagerung zu entfernen und stellen Sie sicher, dass Die elektrischen Trennvorrichtungen wird in dieser Anleitung die Vorrichtung nicht blockiert ist. auch als Trennschalter bezeichnet. Als Trennschalter wird üblicherweise die Sicherung beziehungsweise der Leitungs- schutzschalter verwendet, der im Zähler-/Sicherungskasten Elektroinstallation des Gebäudes verbaut ist. -
Seite 27: Stromversorgung Herstellen, 1~/230V
Elektroinstallation 6 – Stromversorgung herstellen, 1~/230V Beachten Sie, dass handelsübliche Netzanschluss- kabel in der Regel nicht ausreichend temperaturbe- ▶ Ermitteln Sie die Anschlussart: ständig sind. Fall Anschlussart Verbinden Sie das vormontierte Netzanschlusskabel am Anschluss X300 mit dem Wärmepumpen-Stromzäh- EVU-Sperre nicht vorgesehen einfache Stromver- ler. -
Seite 28: 3~/400V Zweifache Stromversorgung
6 Elektroinstallation 6.6.2 3~/400V zweifache Stromversorgung Stromversorgung herstellen X311 X310 X300 Beachten Sie die Angaben auf dem Aufkleber am Schaltkasten. Installieren Sie für das Produkt zwei Trennschalter. Demontieren Sie die Frontverkleidung. (→ Seite 22) Verwenden Sie das mitgelieferte 5-polige Netzan- Öffnen Sie den Schaltkasten der Netzanschluss-Leiter- schlusskabel (5 x 2,5 mm ) und das vormontierte 3-... -
Seite 29: Systemregler Im Schaltkasten Installieren
Elektroinstallation 6 Systemregler im Schaltkasten installieren 230V Verlegen Sie 230-V-Kabel durch die rechten Zugentlas- tungen des Schaltkastens. 6.11 Verdrahtung vornehmen Achten Sie auf sachgemäße Trennung von Netzspan- nung und Schutzkleinspannung. Schließen Sie Netzanschlusskabel ausschließlich an den dafür gekennzeichneten Klemmen an! Kürzen Sie die Anschlussleitungen bedarfsgerecht. -
Seite 30: Schaltkasten Der Reglerleiterplatte Öffnen
6 Elektroinstallation 6.12 Schaltkasten der Reglerleiterplatte öffnen 6.15 Außentemperatursensor anschließen Bedingung: Kein Systemregler angeschlossen ▶ Schließen Sie einen Außentemperatursensor am Ste- cker AF an der Klemme X41 auf der Reglerleiterplatte 6.16 Temperatursensor Warmwasserspeicher anschließen Bedingung: Kein Systemregler angeschlossen ▶ Schließen Sie einen Temperatursensor an dem heraus- geführten Kabel des Klemmenblocks X22 (Anschluss- klemmen 19/20) auf der Reglerleiterplatte an. -
Seite 31: Bedienung
Bedienung 7 Bedienung Heizwasser/Füll- und Ergänzungswasser prüfen und aufbereiten Bedienkonzept des Produkts Vorsicht! Das Bedienkonzept sowie die Ablese- und Einstellmöglich- Risiko eines Sachschadens durch minder- keiten der Betreiberebene sind in der Betriebsanleitung be- wertiges Heizwasser schrieben. ▶ Sorgen Sie für Heizwasser von ausrei- chender Qualität. -
Seite 32: Zusatzstoffe Für Reinigungsmaßnahmen (Anschließendes Ausspülen Erforderlich)
8 Inbetriebnahme Zusatzstoffe zum Frostschutz zum dauerhaften Gültigkeit: Österreich Verbleib in der Anlage ODER Belgien – Adey MC ZERO ODER Deutschland – Fernox Antifreeze Alphi 11 ODER Schweiz – Sentinel X 500 ▶ Gesamt- Wasserhärte bei spezifischem Anlagenvolumen Wenn Sie die o. g. Zusatzstoffe eingesetzt haben, dann heizleis- informieren Sie den Betreiber über die notwendigen Maß- >... -
Seite 33: Entlüften
Inbetriebnahme 8 Produkt einschalten Hinweis Das Produkt verfügt nicht über einen Ein-/Aus- Schalter. Sobald das Produkt an das Stromnetz angeschlossen wird, ist es eingeschaltet. Schalten Sie das Produkt über die bauseits installierte Trennvorrichtung ein. ◁ Im Display erscheint die Grundanzeige. ◁... -
Seite 34: Menüfunktionen Ohne Optionalen Systemregler
8 Inbetriebnahme Menüfunktionen ohne optionalen Legionellenschutz einstellen Systemregler ▶ Stellen Sie den Legionellenschutz über den Systemregler ein. Wenn kein Systemregler installiert ist und dies im Installa- tionsassistenten bestätigt wird, dann werden folgende Zu- Für einen ausreichenden Legionellenschutz muss die Elek- satzfunktionen im Bedienfeld des Produkts angezeigt: tro-Zusatzheizung aktiviert sein. -
Seite 35: Warmwasserbereitung Prüfen
Anpassung an die Heizungsanlage 9 8.14.2 Warmwasserbereitung prüfen 8.15.1 Estrichtrocknung aktivieren ▶ Prüfen Sie, ob der Speicher entlüftet wird und die Warm- Drücken Sie die Entstörtaste. wassertemperatur erreicht wird. Halten Sie beim Neustart des Displays die -Taste so lange gedrückt, bis sich die Sprachauswahl öffnet. 8.15 Estrichtrocknung Stellen Sie die gewünschte Sprache ein. -
Seite 36: Gesamtdruckverluste Des Produkts, Heizkreis Und Warmwasser
10 Störungsbehebung 10 Störungsbehebung verfügbaren Drucks der Nenndurchfluss erreicht werden kann (Delta T = 5 K). 10.1 Servicepartner ansprechen Gesamtdruckverluste des Produkts, Wenn Sie sich an Ihren Servicepartner wenden, dann nen- Heizkreis und Warmwasser nen Sie nach Möglichkeit: – den angezeigten Fehlercode (F.xx) –... -
Seite 37: Aktorenprüfung Durchführen
Inspektion und Wartung 11 10.7 Aktorenprüfung durchführen 10.9.1 Sicherheitstemperaturbegrenzer austauschen Menü → Fachhandwerkerebene → Testmenü → Sensor- /Aktortest Mit Hilfe des Sensor-/Aktortests können Sie die Funktion von Komponenten der Heizungsanlage prüfen. Sie können mehrere Aktoren gleichzeitig ansteuern. Wenn Sie keine Auswahl zur Änderung treffen, dann können Sie sich die aktuellen Ansteuerwerte der Aktoren und die Sensorwerte anzeigen lassen. -
Seite 38: Wartungsmeldungen Prüfen
12 Entleerung 11.2 Wartungsmeldungen prüfen 11.5 Prüfprogramme nutzen Die Prüfprogramme sind abrufbar über Menü → Fachhand- Wenn das Symbol im Display angezeigt wird, dann ist werkerebene → Testmenü → Prüfprogramm. eine Wartung des Produkts notwendig oder das Produkt befindet sich im Komfortsicherungsbetrieb. Wenn sich das Produkt im Fehlerzustand befindet, dann ▶... -
Seite 39: Heizungsanlage Entleeren
Der flächendeckende Kundendienst für ganz Österreich ist und den Entleerungshahn wieder, wenn das Heizwas- täglich von 0 bis 24 Uhr erreichbar. Vaillant Kundendienst- ser vollständig aus der Anlage abgelaufen ist. techniker sind 365 Tage für Sie unterwegs, sonn- und feier- tags, österreichweit. - Seite 40 14 Kundendienst Tel. +41 44 744 29 29 Fax +41 44 744 29 28 Techn. Vertriebssupport +41 44 744 29 19 info@vaillant.ch www.vaillant.ch Gültigkeit: Deutschland Auftragsannahme Vaillant Kundendienst: 02191 5767901 Installations- und Wartungsanleitung Hydraulikstation 0020291526_00...
-
Seite 41: Anhang
Anhang Anhang Funktionsschema Schnellentlüfter Heizkreis Vorlauf Warmwasser Vorlauftemperaturfühler Ausgang Elektro-Zusatzhei- Gebäudekreis Vorlauf Heizung zung Gebäudekreis Rücklauf Heizung Zusatzheizung Sicherheitsventil 3 bar Heizungsrücklauf zur Außeneinheit Vorrangumschaltventil Heizungsvorlauf von der Außeneinheit Membran-Ausdehnungsgefäß Heizkreis Rücklauf Warmwasser 0020291526_00 Hydraulikstation Installations- und Wartungsanleitung... -
Seite 42: B Verbindungsschaltplan
Anhang Verbindungsschaltplan X311 X310 X300 X312 X302 X314 X313 X328 X301 Netzanschluss-Leiterplatte [X301] Zusatzheizung Bei einfacher Stromversorgung: Brücke 230V zwi- [X328] Datenverbindung zur Reglerleiterplatte schen X311 und X310; bei zweifacher Stromversor- [X313] Stromversorgung der Reglerleiterplatte oder gung: Brücke bei X311 durch 230V-Anschluss erset- des optionalen VR 70/ VR 71 oder der optionalen Fremdstromanode Erdung... -
Seite 43: C Reglerleiterplatte
Anhang Reglerleiterplatte 9 18 X100 / X106 eBUS 9 19 Reglerleiterplatte [X15] internes Vorrangumschaltventil Heiz- kreis/Speicherladung [X29] Busanschluss eBUS eingebauter Systemregler [X11] Multifunktionsausgang 2: Zirkulationspumpe [X51] Randstecker Display Warmwasser [X13] Multifunktionsausgang 1 [X35] Randstecker optionale Fremdstromanode [X14] Multifunktionsausgang: externe Zusatzheizung [X24] Kodierwiderstand 3 / externes Vorrangumschaltventil [X24] Kodierwiderstand 2... -
Seite 44: D Anschlussschema Zur Evu-Sperre, Abschaltung Über Anschluss S21
Anhang Anschlussschema zur EVU-Sperre, Abschaltung über Anschluss S21 L1 L2 L3 N L2 L3 N X211 X210 X200 X206 X311 X310 X300 X106 L1 L2 L3 L2 L3 N X211 X210 X200 X206 X311 X310 X300 X106 Zähler-/Sicherungskasten Trennschalter (Leitungsschutzschalter, Sicherung) Haushaltsstromzähler Systemregler Wärmepumpen-Stromzähler... -
Seite 45: Anschlussschema Zur Evu-Sperre, Abschaltung Über Trennschütz
Anhang Anschlussschema zur EVU-Sperre, Abschaltung über Trennschütz L1 L2 L3 N L2 L3 N X211 X210 X200 X206 X311 X310 X300 X106 L1 L2 L3 L2 L3 N X211 X210 X200 X206 X311 X310 X300 X106 Zähler-/Sicherungskasten Trennschalter (Leitungsschutzschalter, Sicherung) Haushaltsstromzähler Systemregler Wärmepumpen-Stromzähler... -
Seite 46: Übersicht Fachhandwerkerebene
Anhang Übersicht Fachhandwerkerebene Einstellebene Werte Einheit Schrittweite, Auswahl, Werkseinstel- Einstel- Erläuterung lung lung min. max. Fachhandwerkerebene → Code eingeben 1 (FHW-Code 17) Fachhandwerkerebene → Fehlerliste → aktueller Wert F.XX – F.XX Fachhandwerkerebene → Testmenü → Statistiken → Kompressor Std. aktueller Wert Kompressor Starts aktueller Wert Gebäudepumpe Std. - Seite 47 Anhang Einstellebene Werte Einheit Schrittweite, Auswahl, Werkseinstel- Einstel- Erläuterung lung lung min. max. T.0.43 Gebäudekreis: Durchfluss 4000 ℃ T.0.48 Lufteinlasstemp. ℃ T.0.55 Kompressorauslasstem- peratur ℃ T.0.56 Kompressoreinlasstempe- ratur ℃ T.0.57 Temperatur EEV Auslass ℃ T.0.59 Temperatur Kondensa- torauslass T.0.63 Hochdruck 31,9 bar (abs) T.0.64 Niederdruck...
- Seite 48 Anhang Einstellebene Werte Einheit Schrittweite, Auswahl, Werkseinstel- Einstel- Erläuterung lung lung min. max. ℃ Bivalenzpkt WW ℃ Alternativpkt. Heiz. ℃ Max. Vorlauftemp. ℃ Min. Vorlauftemp. Aktiv. Heizbetr. WW Aktivierung K Hysterese Speicherl. Betriebsart Heizstab Heizen+Warmw. Heizen Warmwasser Notbetrieb Heizen Warmwasser Heizen+Warmwasser ℃...
- Seite 49 Anhang Einstellebene Werte Einheit Schrittweite, Auswahl, Werkseinstel- Einstel- Erläuterung lung lung min. max. Flüsterbetrieb Kompr. nur bei Produkten mit Kühlung: keine aktive keine, aktive Kühlung keine Kühlung Kühlungstechnologie Zwischen WT nein Ja, nein Softwareversion aktueller Wert der xxxx.xx.xx Reglerleiterplatte (HMU Inneneinheit xxxx, HMU Außen- einheit xxxx) und des Displays (AI xxxx)
-
Seite 50: Statuscodes
Anhang Statuscodes Statuscode Bedeutung Status Fremdstromanode Anode nicht angeschl., Anode OK, Fehler Anode S.34 Heizbetrieb Frostschutz Unterschreitet die gemesssene Außentemperatur XX °C, werden die Temperatur von Vor- und Rück- lauf des Heizkreises überwacht. Wenn die Temperaturdifferenz den eingestellten Wert überschreitet, dann werden Pumpe und Kompressor ohne Wärmeanforderung gestartet. - Seite 51 Anhang Statuscode Bedeutung S.255 Lüftereinheit 1: Luftein- Der Kompressor startet nicht, da die Außentemperatur am Lüfter oberhalb der Einsatzgrenzen liegt. lasstemp. zu hoch Heizbetrieb: > 43 °C. Warmwasserbetrieb: > 43 °C. Kühlbetrieb: > 46 °C. S.256 Lüftereinheit 1: Luftein- Der Kompressor startet nicht, da die Außentemperatur am Lüfter unterhalb der Einsatzgrenzen liegt. lasstemp.
-
Seite 52: H Wartungsmeldungen
Anhang Statuscode Bedeutung S.306 Verdampfungstempera- Das Betriebskennfeld wurde verlassen. Die Wärmepumpe wird neu gestartet. tur zu hoch S.308 Kondensationstempera- Das Betriebskennfeld wurde verlassen. Die Wärmepumpe wird neu gestartet. tur zu hoch S.312 Gebäudekreis: Rück- Rücklauftemperatur im Gebäudekreis zu niedrig für Kompressorstart. Heizen: Rücklauftemperatur < 5 lauftemperatur zu niedrig °C. -
Seite 53: Fehlercodes
Anhang Fehlercodes Behebung Code Bedeutung Ursache – – F.022 Wasserdruck zu gering Druckverlust im Gebäudekreis durch Gebäudekreis auf Undichtigkeiten Leckage oder Luftpolster prüfen – – Gebäudekreis-Drucksensor defekt Wasser nachfüllen, entlüften – Steckkontakt auf der Leiterplatte und am Kabelbaum prüfen – Drucksensor auf korrekte Funktion prüfen –... - Seite 54 Anhang Behebung Code Bedeutung Ursache – – F.731 Hochdruckschalter geöffnet Kältemitteldruck zu hoch. Der in- Gebäudekreis entlüften tegrierte Hochdruckschalter in der – Zu geringer Volumenstrom durch Außeneinheit hat bei 41,5 bar (g) Schließen von Einzelraumreglern bei bzw. 42,5 bar (abs) ausgelöst einer Fußbodenheizung –...
- Seite 55 Anhang Behebung Code Bedeutung Ursache – – F.737 Kondensationstemperatur zu hoch Temperatur im Umweltkreis (Kühl- Fremdwärmeeintrag verringern oder betrieb) bzw. Gebäudekreis (Heiz- unterbinden betrieb) zu hoch für Kompressorbe- – Zusatzheizung prüfen (heizt obwohl trieb Aus im Sensor-/Aktortest?) – Einspeisung von Fremdwärme in den –...
- Seite 56 Anhang Behebung Code Bedeutung Ursache – – F.788 Gebäudekreis: Pumpenfehler Die Elektronik der Hocheffizienz- Wärmepumpe für mindestens pumpe hat einen Fehler (z. B. Tro- 30 Sek. stromlos schalten ckenlauf, Blockade, Überspannung, – Steckkontakt auf der Leiterplatte Unterspannung) festgestellt und hat prüfen verriegelnd abgeschaltet.
-
Seite 57: K Zusatzheizung 5,4 Kw Bei 230 V
Anhang Behebung Code Bedeutung Ursache – F.1100 Heizstab: STB geöffnet Der Sicherheitstemperaturbegrenzer Gebäudekreispumpe auf Umlauf der Elektro-Zusatzheizung ist geöffnet prüfen aufgrund von: – Ggf. Absperrhähne öffnen – Sicherheitstemperaturbegrenzer – zu geringem Volumenstrom oder Luft austauschen im Gebäudekreis – Fremdwärmeeintrag verringern oder –... -
Seite 58: Inspektions- Und Wartungsarbeiten
Anhang interne Regelung der Leis- Leistungsaufnahme Einstellwert tungsstufen bei 400 V 5,6 kW 6 kW 6,2 kW 7,0 kW 7 kW 7,9 kW 8 kW 8,5 kW 9 kW Inspektions- und Wartungsarbeiten Wartungsarbeit Intervall Vordruck des Ausdehnungsgefäßes prüfen Jährlich Vorrangumschaltventil auf Leichtgängigkeit prüfen (optisch/akkustisch) Jährlich Elektrische Schaltkästen überprüfen, Staub aus den Lüftungsschlitzen Jährlich... -
Seite 59: Kennwerte Interne Temperatursensoren Vr10, Speichertemperatur
Anhang Kennwerte interne Temperatursensoren VR10, Speichertemperatur Temperatur (°C) Widerstand (Ohm) 88130 64710 47770 35440 26460 19900 15090 11520 8870 6890 5390 4240 3375 2700 2172 1758 1432 1173 0020291526_00 Hydraulikstation Installations- und Wartungsanleitung... -
Seite 60: Kennwerte Außentemperatursensor Vrc Dcf
1387 1246 1128 1020 Technische Daten Hinweis Die nachfolgenden Leistungsdaten gelten nur für neue Produkte mit sauberen Wärmetauschern. Technische Daten - Allgemein VWZ MEH 97/6 Produktabmessungen, Breite 440 mm Produktabmessungen, Höhe 720 mm Produktabmessungen, Tiefe 350 mm Gewicht, ohne Verpackung... - Seite 61 Anhang VWZ MEH 97/6 Betriebsdruck min. 0,05 MPa (0,50 bar) Betriebsdruck max. 0,3 MPa (3,0 bar) 75 ℃ Vorlauftemperatur Heizbetrieb mit Kompressor max. 75 ℃ Vorlauftemperatur Heizbetrieb mit Zusatzheizung max. 7 ℃ Vorlauftemperatur Kühlbetrieb min. ≤ 29 dB(A) Schallleistung A7/W35 nach...
-
Seite 62: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Parameter, zurücksetzen ............ 35 Produkt, einschalten............31 Aktoren, prüfen..............35 Prüfen, Elektroinstallation............ 28 Aktortest ................35 Prüfen, Hochdruckabschaltung ........... 36 Anzeigen, Live Monitor............34 Prüfen, Servicemeldung ............36 Prüfen, Wartungsmeldung........... 36 Anzeigen, Statuscodes............34 Prüfprogramme ..............36 Aufrufen, Codeebene ............32 Aufrufen, Fachhandwerkerebene ........ - Seite 64 Golden Hopestraat 15 B-1620 Drogenbos Tel. 2 3349300 Fax 2 3349319 Kundendienst / Service après-vente / Klantendienst 2 3349352 info@vaillant.be www.vaillant.be Vaillant GmbH (Schweiz, Suisse, Svizzera) Riedstrasse 12 CH-8953 Dietikon Tel. +41 44 744 29 29 Fax +41 44 744 29 28 Techn. Vertriebssupport +41 44 744 29 19 info@vaillant.ch www.vaillant.ch...
