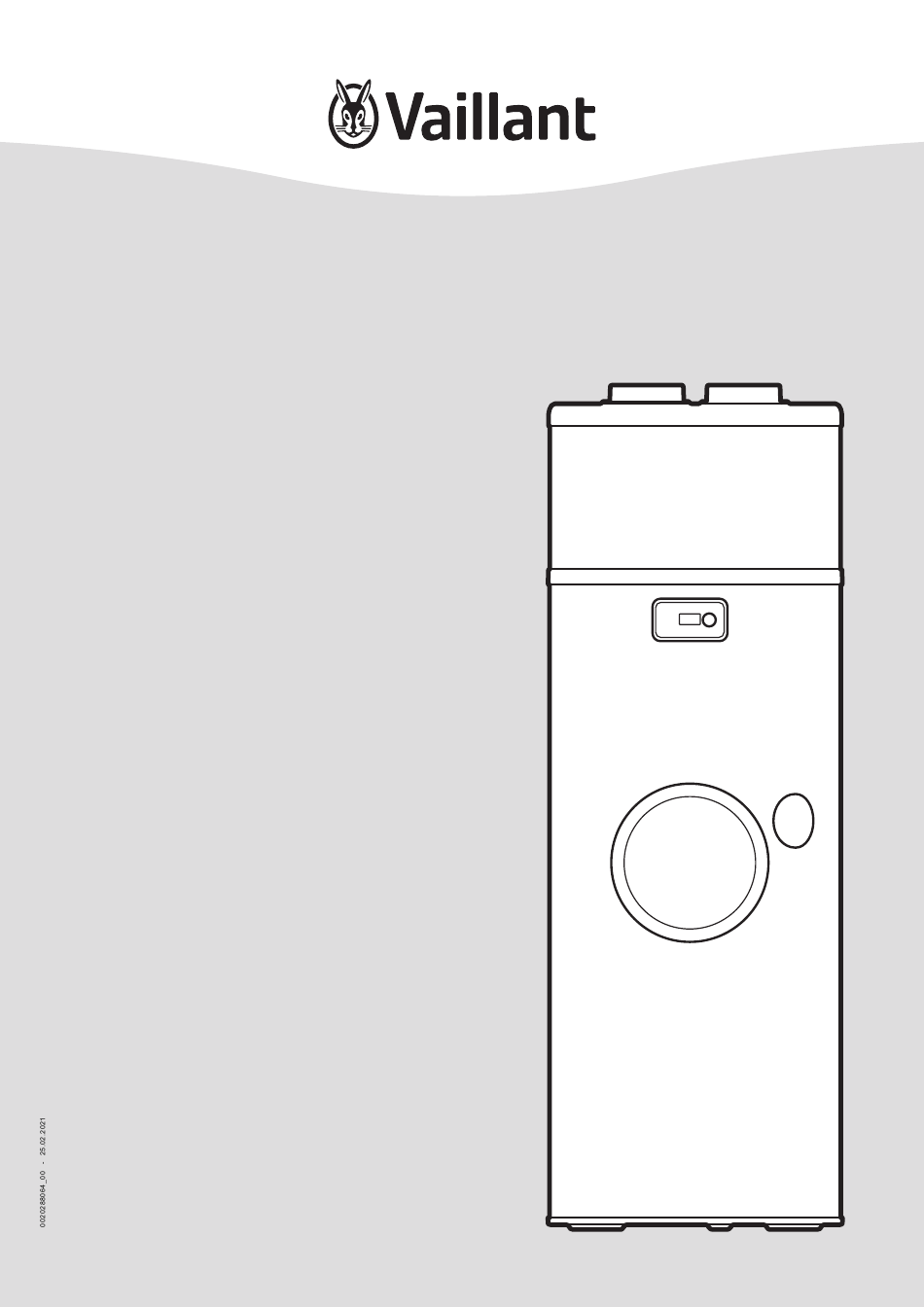

aroSTOR
VWL B 270/5 CH
de Installations- und Wartungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vaillant aroSTOR

  • Seite 1 VWL B 270/5 CH de Installations- und Wartungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Lieferumfang prüfen..........10 Leistungskurven der Wärmepumpe ....29 Produktabmessungen und Anschlussmaße ..10 maximale Wassertemperatur......30 Mindestabstände ..........11 Technische Daten ..........30 Anforderungen an den Aufstellort......11 Stichwortverzeichnis ............32 Schutzabdeckung demontieren/montieren ..11 Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 3: Sicherheit

    Sie alle Stromversorgungen allpolig Verwendung, die über die hier beschriebene abschalten (elektrische Trennvorrichtung hinausgeht, gilt als nicht bestimmungs- mit mindestens 3 mm Kontaktöffnung, z. B. gemäß. Nicht bestimmungsgemäß ist Sicherung oder Leitungsschutzschalter). ▶ Sichern Sie gegen Wiedereinschalten. 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 4: Lebensgefahr Durch Fehlende Sicherheitseinrichtungen

    Undichtigkeiten an den Anschlüssen können hierbei Lebensgefahr bedeuten. ▶ Sorgen Sie dafür, dass das Produkt eben auf der Montagefläche aufliegt. ▶ Stellen Sie sicher, dass die Montagefläche für das Betriebsgewicht des Produkts aus- reichend tragfähig ist. Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 5: Verletzungsgefahr Durch Hohes Produktgewicht

    Kamine zugeführt wird. ▶ Wenn Sie das Produkt in Friseursalons, Lackier- oder Schreinerwerkstätten, Rei- nigungsbetrieben o. Ä. installieren, dann wählen Sie einen separaten Aufstellraum, in dem eine Luftversorgung technisch frei von chemischen Stoffen gewährleistet ist. 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 6: Hinweise Zur Dokumentation

    Komponenten der Anlage beiliegen. Unterlagen aufbewahren ▶ Geben Sie diese Anleitung sowie alle mitgeltenden Unterlagen an den Anlagenbetreiber weiter. Gültigkeit der Anleitung Diese Anleitung gilt ausschließlich für: Produkt - Artikelnummer aroSTOR VWL B 270/5 CH 0010024441 Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 7: Produktbeschreibung

    Produktbeschreibung Systemschema Warmwasserspeicher Temperaturfühler Lufteintritt Heizwendel Verdampfer Temperaturbegrenzer Heizstab Entfrostungssensor Magnesium-Schutzanode Thermostatisches Expansionsventil Externer Verflüssiger Kapillare des thermostatischen Expansionsventils Temperaturfühler Warmwasserspeicher Entfrostungsventil Kompressor Entwässerungsfilter Druckschalter Warmwasservorlauf Fühlerkopf thermostatisches Expansionsventils Anschluss Zirkulationskreis Gebläse Kaltwasseranschluss 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 8: Aufbau Des Produkts

    Das Gerät enthält folgenden Kreislauf: – Der Kältemittelkreis gibt durch Verdampfung, Kom- Lufteintrittsöffnung Warmwasserzirkulation pression, Kondensation und Expansion Wärme an den Luftabfuhr Kaltwasseranschluss Warmwasserspeicher ab Warmwasserauslauf 3.3.1 Heizbetrieb Verdampfer Entfrostungsventil Kompressor Thermostatisches Ex- pansionsventil Gebläse Verflüssiger Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 9: Typenbezeichnung Und Serialnummer

    Vorschriften, wenn Sie schwere Lasten erfolgen. transportieren. Transportieren Sie das Produkt mit einem Gabelstapler oder Hubwagen zum Aufstellort. Transportieren Sie das Produkt nur aufrecht stehend. Tragen Sie das Produkt in dem mitgeliefertem Trans- portsack an den endgültigen Aufstellort. 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 10: Produkt Auspacken

    Produkt abstützt oder dagegen stößt. Lieferumfang prüfen ▶ Prüfen Sie den Lieferumfang auf Vollständigkeit. Anzahl Bezeichnung Wärmepumpen-Warmwasserspeicher Geräteabmessungen und Anschlussmaße Stopfen aroSTOR VWL B 270/5 CH Beipack Dokumentation 673 mm 634 mm 158 mm 40 mm 1.812 mm 1.772 mm 1.172 mm 1.032 mm...
  • Seite 11: Mindestabstände

    Führen Sie keine Schweißarbeiten im Be- forts nicht in der Nähe von Schlafräumen auf. reich der Anschlussstücke des Produkts durch. ▶ Dämmen Sie vor Schweißarbeiten die wasserführenden Rohre am Auslauf des Produkts und an der Anlage. 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 12: Luftzufuhr Und -Abfuhr Installieren

    Zusätzlich zur Ge- samtlänge können 2 90°-Bögen ergänzt werden. Bedingung: Feste Rohre 20 m Hinweis Zusätzlich zur Ge- samtlänge können 2 Außenbereich Innenbereich (beheizt 90°-Bögen ergänzt oder nicht beheizt) werden. Luftein- und -auslass liegen im Außenbereich. Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 13: Teilrohrsystem Installieren

    Prüfen Sie, ob die bestehenden Lüftungen die entzogene Luftmenge kompensieren können. – Luftmenge: ≥ 400 m³/h ▶ Addieren Sie zur entzogenen Luftmenge den Durchsatz, der für die normale Lüftung des Aufstellraums erforder- lich ist. ▶ Passen Sie ggf. die Lüftungen an. 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 14: Ohne Rohrleitungssystem Installieren

    Kaltwassereinlauf, um eine vollständige Durchmischung des Speichers zu vermei- Wasseranschlüsse installieren den. 5.2.1 Hydraulikinstallation ▶ Verwenden Sie Flachdichtungen. 5.2.3 Anschluss Zirkulationsleitung – Drehmoment: ≤ 40 Nm Hinweis Die Verwendung einer sekundären Zirkulationslei- tung kann Wärmeverluste verursachen. Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 15: Sicherheitsgruppe Installieren

    Beachten Sie die geltenden Normen, insbesondere in Speichervolumen Abmessungen (A) Bezug auf Hygienevorschriften und Drucksicherheit. Installieren Sie geeignete Thermostat-Mischbatterien aroSTOR VWL B 270/5 CH 1367 mm und wählen Sie die Warmwassertemperatur so, dass Verlegen Sie die Kondensatablaufleitung mit Gefälle niemand gefährdet wird, um Verbrühungsgefahr durch und ohne Knickstellen.
  • Seite 16: Elektroinstallation

    Die PV-Funktion und das Management außer- halb des Stromverbrauchs können nicht parallel genutzt werden, da sie den gleichen Kontakt ver- ▶ Wenn Sie einen Raum permanent belüften wollen, auch wenden. wenn das Produkt ausgeschaltet ist, dann können Sie Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 17: Photovoltaikanlage Anschließen

    Risiko von Sachschäden durch unsach- Sie die Stromversorgung herstellen. gemäße Handhabung! Nur externe Steuerkontakte sind kompatibel. ▶ Schließen Sie die Netzanschlussleitung über eine all- polig abschaltbare elektrische Trennvorrichtung (z. B. Leitungsschutzschalter) ortsfest an die Stromzufuhr an. 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 18: Produkt Einschalten

    Zusatz- Stromerzeugung. Die Wärmepumpe und der Heizstab heizung. erzeugen eine erhöhte Warmwassertemperatur. Die erhöhte Warmwassertemperatur muss zwischen der Warmwassertemperatur des PV WP -Modus und 65 °C liegen. – Werkseinstellung: 65 ℃ Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 19: Eingangsdaten Ablesen

    1 = nur die Wärmepumpe darf zu den Hochtarifzeiten (0: Kontakt geöffnet; 1: Kontakt geschlossen) in Betrieb sein Drücken Sie die Menü-Taste, um zur ursprünglichen ◁ 2 = Wärmepumpe und Heizstab dürfen zu den Hoch- Anzeige zu gelangen. tarifzeiten in Betrieb sein 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 20: Mindesttemperatur Einstellen

    Anzeige zu gelangen. mepumpe wird vorrangig verwendet. Die Zu- satzheizung wird so spät wie möglich zur Erwär- mung hinzugeschaltet. – Wenn das Gerät nicht am Hoch-/Niedertarif- kontakt des Energieversorgungsunternehmens angeschlossen ist, kann es den Beginn des 5- Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 21: Heizstab Kontrollieren

    Produkts, dass der Stopfen zum Ver- Drücken Sie die Menü-Taste, um zur ursprünglichen schließen des Überlaufs entfernt wurde. Anzeige zu gelangen. Wenn Sie das Produkt wieder in Betrieb nehmen, dann müssen Sie den Stopfen vom Kondensatüberlauf wie- der entfernen. 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 22: Zurücksetzen Des Sicherheitstemperaturbegrenzers

    Rückseite der Elektronikbox. Schließen Sie das Netzanschlusskabel an den Strom- ▶ Entleeren Sie das Produkt, bis das Wasser unter dem versorgungsanschluss des Produkts an. Flansch der Heizwendel steht. ▶ Klemmen Sie die Schutzanode ab. Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 23: Produkt Entleeren

    Beachten Sie alle relevanten Vorschriften. gen, dann verwenden Sie ausschließlich für das Produkt zugelassene Ersatzteile. 11 Außerbetriebnahme 11.1 Produkt außer Betrieb nehmen ▶ Drücken Sie die Ein-/Austaste. ▶ Trennen Sie das Produkt vom Stromnetz. ▶ Entleeren Sie das Produkt. 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 24: Anhang

    Wasser- – Sensorkabel beschä- temperatur bei 38°C. digt – T_WA SSER Wassetemperatursensor Sensor defekt Sensor austauschen Wärmepumpe außer Be- defekt trieb. – Sensor nicht an Leiter- platte angeschlossen – Sensorkabel beschä- digt Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 25 Wärmepumpe außer Be- ERR. 01 sor ist am Anschluss- trieb. stecker für Luft ange- schlossen. Der Luft- temperatursensor auf dem Anschlussste- cker für Wasser und der Wassertempera- tursensor auf dem An- schlussstecker für Ent- frostung anschlossen 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 26: Fachhandwerkerebene - Übersicht

    JA: PV MODUS hat höhere Priorität als Frost- schutz und eco-Modus, nein: PV MODUS hat niedrigere Priorität als Frostschutz und eco-Mo- INST.MENUE → DISP LAY → ℃ WASS ER aktueller Wert ℃ LUFT EING. aktueller Wert Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 27 BETR.ZAEHL. aktueller Wert Nr. 1: Startzyklen der Wärmepumpe Nr. 2: Startzyklen des Heizstabs Nr. 3: nicht verwendet Nr. 4: Betriebsstunden des Kompressors INST.MENUE → GESP ERRT → GESP ERRT aktueller Wert nein; Auto; Pro nein 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 28: D Verbindungsschaltplan Schaltkasten

    Energie der Photovoltaik- Kondensator 20 µF anlage Kompressor Anschlussstecker Nr. 2: Ventilatorsteuerung oder obere Stufe der erzeugten elektrischen Energie der Gebläse Photovoltaikanlage Kondensator 2 µF Lufttemperatursensor Kondensator 5,5 µF Entfrostungstemperaturfühler Entfrostungsventil Wassertemperatursensor Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 29: E Hydraulikschema

    Heizzeit (in Stunden) bei einer Wassertempera- tur von 10 °C für eine Solltemperatur von 55 °C Arbeitszahl (COP) (EN 16147:2017/Entnahmezyklus XL) COP bei einer Kaltwassertemperatur von 10 °C für eine Solltemperatur von 55 °C (EN 16147:2017/Entnahmezyklus XL) 0020288064_00 aroSTOR Installations- und Wartungsanleitung...
  • Seite 30: G Maximale Wassertemperatur

    Temperatur auf 55 °C. Die Wassertemperatur reduziert sich um 1 °C je 2 °C Lufttemperatur. Die Temperaturdifferenz zwischen Einstellwert und dem im Modus Wärmepumpe maximal erreichbaren Wert wird vom Heiz- stab geregelt. Technische Daten Technische Daten – Allgemein aroSTOR VWL B 270/5 CH Nenninhalt 270 l Außendurchmesser 634 mm Höhe...
  • Seite 31 Technische Daten - Kenndaten der Wärmepumpe *nach EN 16147:2017 aroSTOR VWL B 270/5 CH Kältemitteltyp R 290 Kältemittelmenge für eine vollständige Füllung 0,15 kg 2,5 MPa Max. Hochdruck der Wärmepumpe (25,0 bar) 1,5 MPa Max. Niederdruck der Wärmepumpe (15,0 bar) −7 …...
  • Seite 32: Stichwortverzeichnis

    Schutzabdeckung montieren..........11 Schutzanode ............... 22 Sicherheitseinrichtung ............4 Sicherheitstemperaturbegrenzer ......... 22 Spannung ................3 Sprache einstellen............... 18 Transport ................5 Übergabe Betreiber ............. 18 Unterlagen................6 Verbrennungsluft ..............5 Verdrahtung................. 16 Verpackung entsorgen ............23 Installations- und Wartungsanleitung aroSTOR 0020288064_00...
  • Seite 36 Lieferant Vaillant GmbH (Schweiz, Suisse, Svizzera) Riedstrasse 12 CH-8953 Dietikon Tel. +41 44 744 29 29 Fax +41 44 744 29 28 Techn. Vertriebssupport +41 44 744 29 19 0020288064_00 info@vaillant.ch www.vaillant.ch Herausgeber/Hersteller Vaillant GmbH (Schweiz, Suisse, Svizzera) Riedstrasse 12 CH-8953 Dietikon Tel. +41 44 744 29 29 Fax +41 44 744 29 28...
