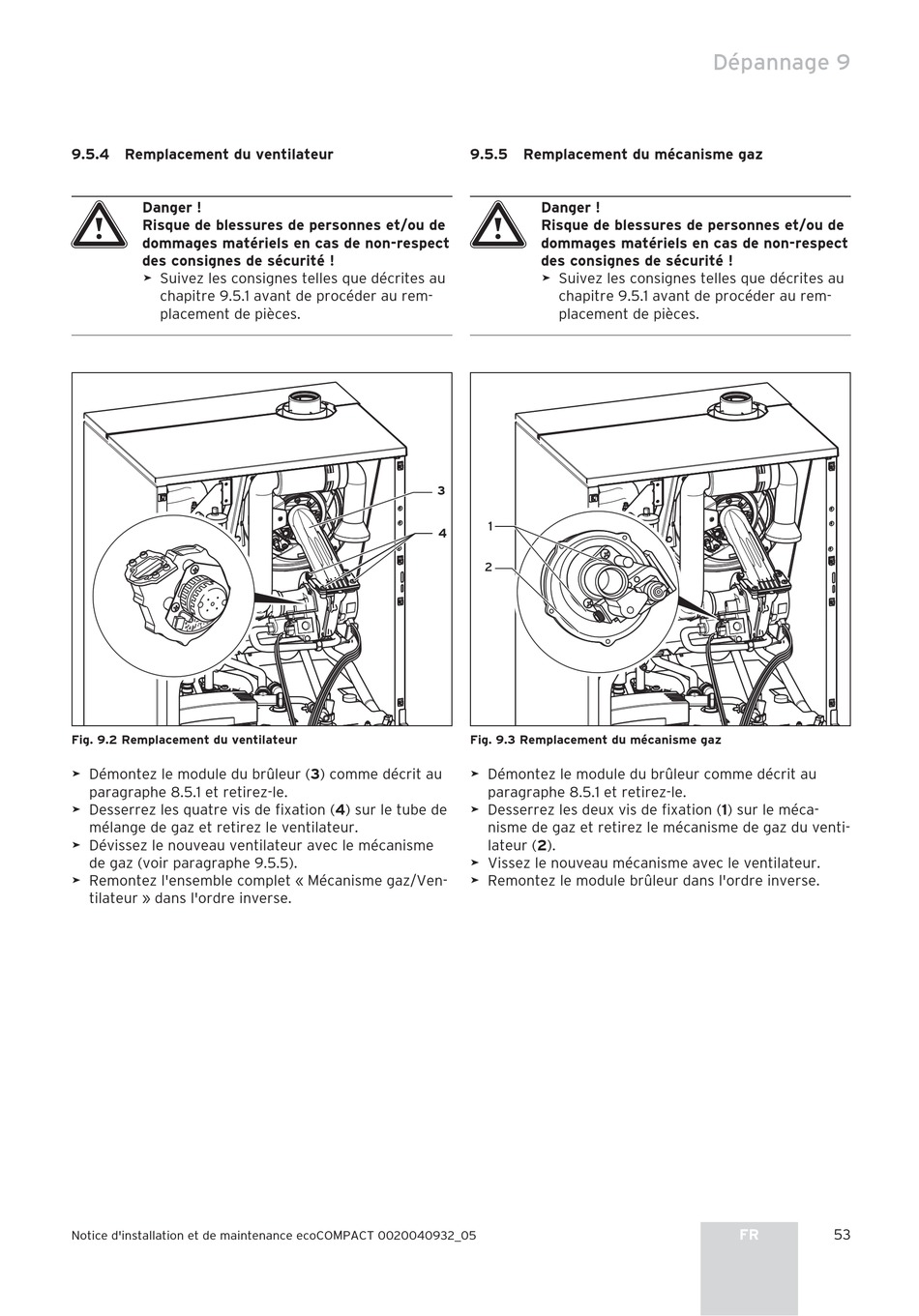

9.5.4 Remplacement du ventilateur

a
Danger !
Risque de blessures de personnes et/ou de
dommages matériels en cas de non-respect
des consignes de sécurité !
>
Suivez les consignes telles que décrites au
chapitre 9.5.1 avant de procéder au rem-
placement de pièces.
Fig. 9.2 Remplacement du ventilateur
>
Démontez le module du brûleur (3) comme décrit au
paragraphe 8.5.1 et retirez-le.
>
Desserrez les quatre vis de fixation (4) sur le tube de
mélange de gaz et retirez le ventilateur.
>
Dévissez le nouveau ventilateur avec le mécanisme
de gaz (voir paragraphe 9.5.5).
>
Remontez l'ensemble complet « Mécanisme gaz/Ven-
tilateur » dans l'ordre inverse.
Notice d'installation et de maintenance ecoCOMPACT 0020040932_05
9.5.5 Remplacement du mécanisme gaz
a
Danger !
Risque de blessures de personnes et/ou de
dommages matériels en cas de non-respect
des consignes de sécurité !
>
Suivez les consignes telles que décrites au
chapitre 9.5.1 avant de procéder au rem-
placement de pièces.
3
1
4
2
Fig. 9.3 Remplacement du mécanisme gaz
>
Démontez le module du brûleur comme décrit au
paragraphe 8.5.1 et retirez-le.
>
Desserrez les deux vis de fixation (1) sur le méca-
nisme de gaz et retirez le mécanisme de gaz du venti-
lateur (2).
>
Vissez le nouveau mécanisme avec le ventilateur.
>
Remontez le module brûleur dans l'ordre inverse.
Dépannage 9
FR 53
