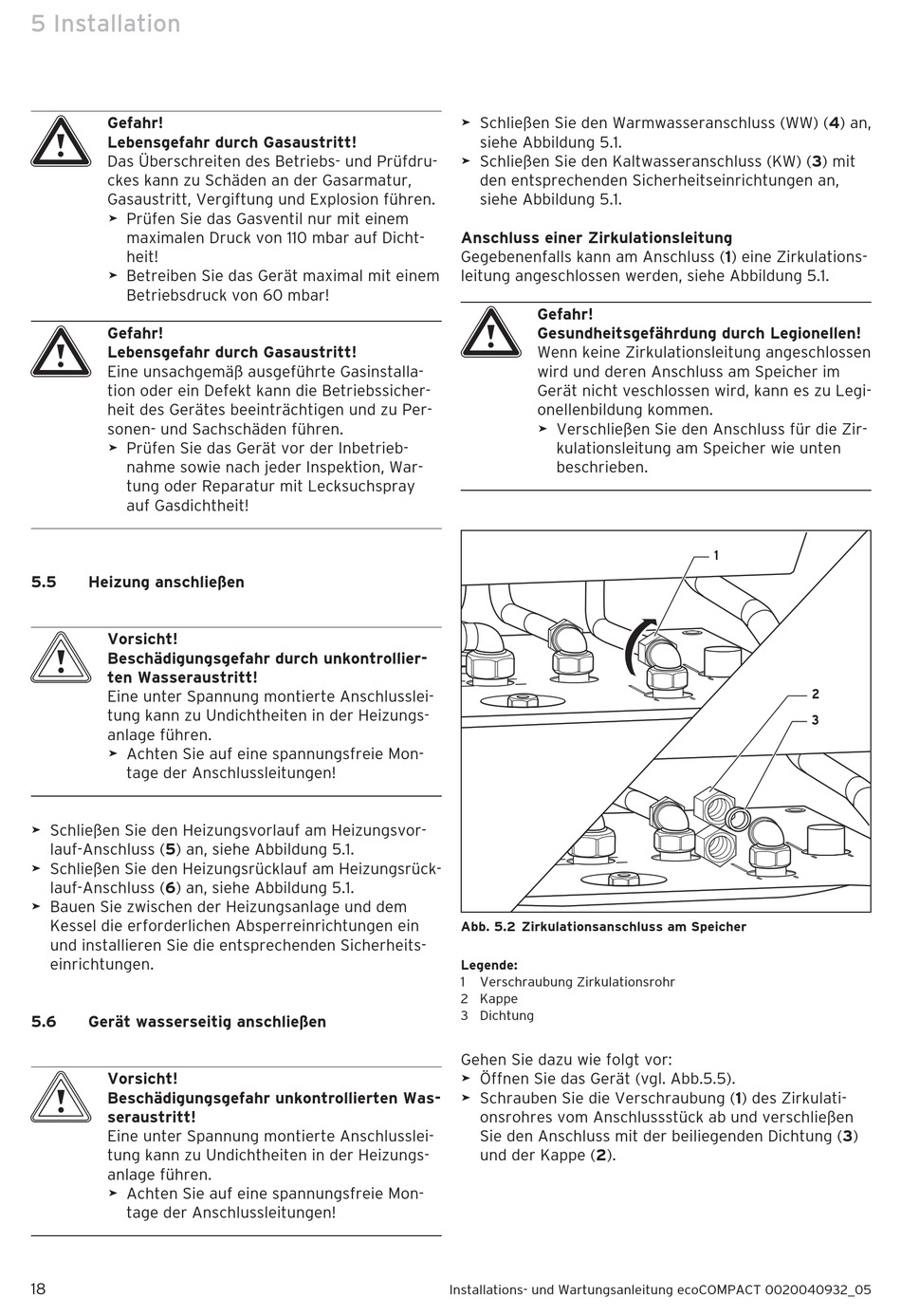

5 Installation
a
Gefahr!
Lebensgefahr durch Gasaustritt!
Das Überschreiten des Betriebs- und Prüfdru-
ckes kann zu Schäden an der Gasarmatur,
Gasaustritt, Vergiftung und Explosion führen.
>
Prüfen Sie das Gasventil nur mit einem
maximalen Druck von 110 mbar auf Dicht-
heit!
>
Betreiben Sie das Gerät maximal mit einem
Betriebsdruck von 60 mbar!
a
Gefahr!
Lebensgefahr durch Gasaustritt!
Eine unsachgemäß ausgeführte Gasinstalla-
tion oder ein Defekt kann die Betriebssicher-
heit des Gerätes beeinträchtigen und zu Per-
sonen- und Sachschäden führen.
>
Prüfen Sie das Gerät vor der Inbetrieb-
nahme sowie nach jeder Inspektion, War-
tung oder Reparatur mit Lecksuchspray
auf Gasdichtheit!
5.5 Heizung anschließen
b
Vorsicht!
Beschädigungsgefahr durch unkontrollier-
ten Wasseraustritt!
Eine unter Spannung montierte Anschlusslei-
tung kann zu Undichtheiten in der Heizungs-
anlage führen.
>
Achten Sie auf eine spannungsfreie Mon-
tage der Anschlussleitungen!
>
Schließen Sie den Heizungsvorlauf am Heizungsvor-
lauf-Anschluss (5) an, siehe Abbildung 5.1.
>
Schließen Sie den Heizungsrücklauf am Heizungsrück-
lauf-Anschluss (6) an, siehe Abbildung 5.1.
>
Bauen Sie zwischen der Heizungsanlage und dem
Kessel die erforderlichen Absperreinrichtungen ein
und installieren Sie die entsprechenden Sicherheits-
einrichtungen.
5.6 Gerät wasserseitig anschließen
b
Vorsicht!
Beschädigungsgefahr unkontrollierten Was-
seraustritt!
Eine unter Spannung montierte Anschlusslei-
tung kann zu Undichtheiten in der Heizungs-
anlage führen.
>
Achten Sie auf eine spannungsfreie Mon-
tage der Anschlussleitungen!
18
>
Schließen Sie den Warmwasseranschluss (WW) (4) an,
siehe Abbildung 5.1.
>
Schließen Sie den Kaltwasseranschluss (KW) (3) mit
den entsprechenden Sicherheitseinrichtungen an,
siehe Abbildung 5.1.
Anschluss einer Zirkulationsleitung
Gegebenenfalls kann am Anschluss (1) eine Zirkulations-
leitung angeschlossen werden, siehe Abbildung 5.1.
a
Gefahr!
Gesundheitsgefährdung durch Legionellen!
Wenn keine Zirkulationsleitung angeschlossen
wird und deren Anschluss am Speicher im
Gerät nicht veschlossen wird, kann es zu Legi-
onellenbildung kommen.
>
Verschließen Sie den Anschluss für die Zir-
kulationsleitung am Speicher wie unten
beschrieben.
Abb. 5.2 Zirkulationsanschluss am Speicher
Legende:
1 Verschraubung Zirkulationsrohr
2 Kappe
3 Dichtung
Gehen Sie dazu wie folgt vor:
>
Öffnen Sie das Gerät (vgl. Abb.5.5).
>
Schrauben Sie die Verschraubung (1) des Zirkulati-
onsrohres vom Anschlussstück ab und verschließen
Sie den Anschluss mit der beiliegenden Dichtung (3)
und der Kappe (2).
Installations- und Wartungsanleitung ecoCOMPACT 0020040932_05
1
2
3
