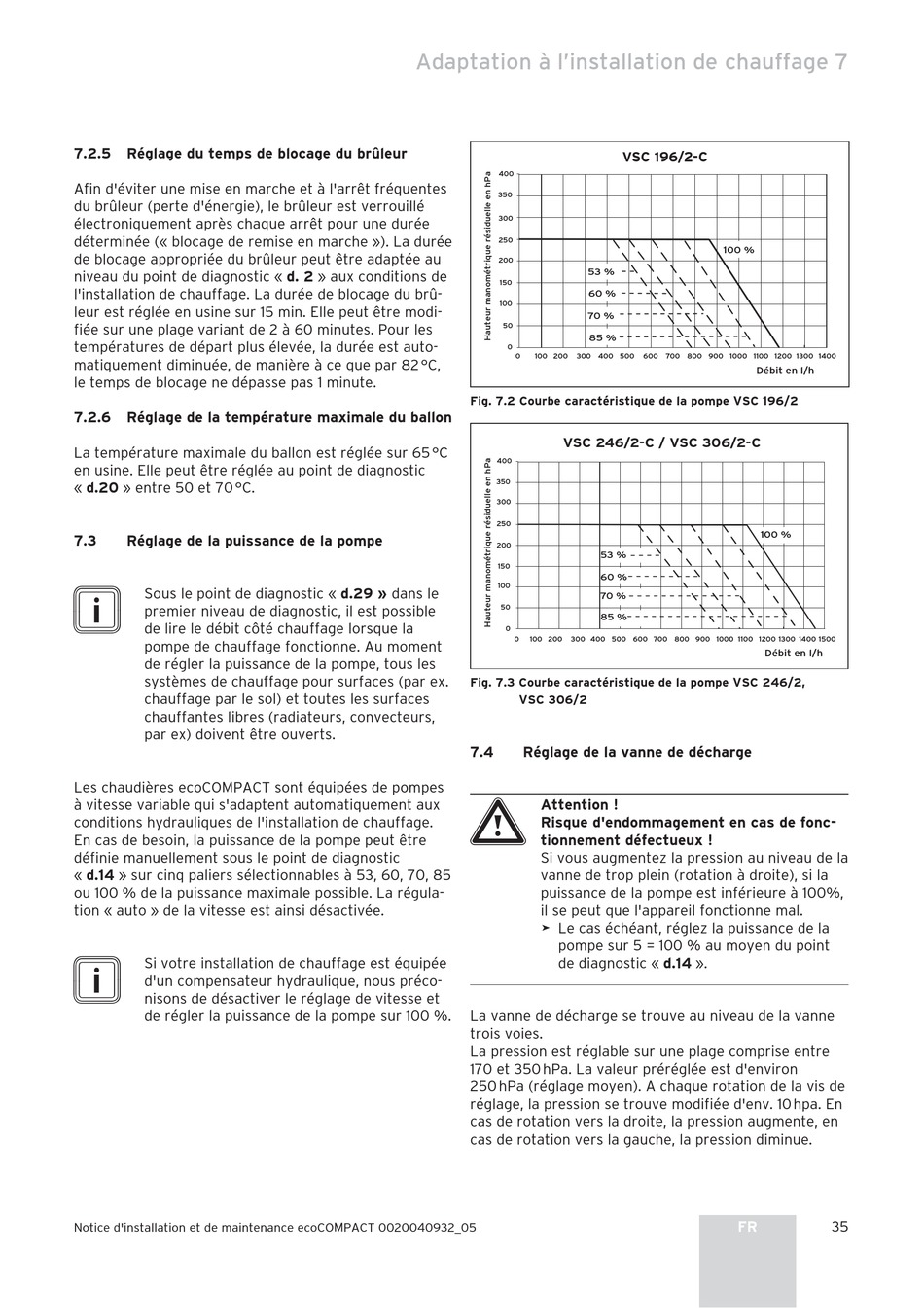

7.2.5 Réglage du temps de blocage du brûleur
Afin d'éviter une mise en marche et à l'arrêt fréquentes
du brûleur (perte d'énergie), le brûleur est verrouillé
électroniquement après chaque arrêt pour une durée
déterminée (« blocage de remise en marche »). La durée
de blocage appropriée du brûleur peut être adaptée au
niveau du point de diagnostic « d. 2 » aux conditions de
l'installation de chauffage. La durée de blocage du brû-
leur est réglée en usine sur 15 min. Elle peut être modi-
fiée sur une plage variant de 2 à 60 minutes. Pour les
températures de départ plus élevée, la durée est auto-
matiquement diminuée, de manière à ce que par 82 °C,
le temps de blocage ne dépasse pas 1 minute.
7.2.6 Réglage de la température maximale du ballon
La température maximale du ballon est réglée sur 65 °C
en usine. Elle peut être réglée au point de diagnostic
« d.20 » entre 50 et 70 °C.
7.3 Réglage de la puissance de la pompe
i
Sous le point de diagnostic « d.29 » dans le
premier niveau de diagnostic, il est possible
de lire le débit côté chauffage lorsque la
pompe de chauffage fonctionne. Au moment
de régler la puissance de la pompe, tous les
systèmes de chauffage pour surfaces (par ex.
chauffage par le sol) et toutes les surfaces
chauffantes libres (radiateurs, convecteurs,
par ex) doivent être ouverts.
Les chaudières ecoCOMPACT sont équipées de pompes
à vitesse variable qui s'adaptent automatiquement aux
conditions hydrauliques de l'installation de chauffage.
En cas de besoin, la puissance de la pompe peut être
définie manuellement sous le point de diagnostic
« d.14 » sur cinq paliers sélectionnables à 53, 60, 70, 85
ou 100 % de la puissance maximale possible. La régula-
tion « auto » de la vitesse est ainsi désactivée.
i
Si votre installation de chauffage est équipée
d'un compensateur hydraulique, nous préco-
nisons de désactiver le réglage de vitesse et
de régler la puissance de la pompe sur 100 %.
Notice d'installation et de maintenance ecoCOMPACT 0020040932_05
Adaptation à l'installation de chauffage 7
400
3 50
3 00
2 50
2 00
5 3 %
150
60 %
100
7 0 %
50
8 5 %
0
0 100 2 00 3 00 400 500
Fig. 7.2 Courbe caractéristique de la pompe VSC 196/2
VSC 246/2-C / VSC 306/2-C
400
350
300
250
200
150
100
50
0
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
Fig. 7.3 Courbe caractéristique de la pompe VSC 246/2,
VSC 306/2
7.4 Réglage de la vanne de décharge
a
Attention !
Risque d'endommagement en cas de fonc-
tionnement défectueux !
Si vous augmentez la pression au niveau de la
vanne de trop plein (rotation à droite), si la
puissance de la pompe est inférieure à 100%,
il se peut que l'appareil fonctionne mal.
>
Le cas échéant, réglez la puissance de la
pompe sur 5 = 100 % au moyen du point
de diagnostic « d.14 ».
La vanne de décharge se trouve au niveau de la vanne
trois voies.
La pression est réglable sur une plage comprise entre
170 et 350 hPa. La valeur préréglée est d'environ
250 hPa (réglage moyen). A chaque rotation de la vis de
réglage, la pression se trouve modifiée d'env. 10 hpa. En
cas de rotation vers la droite, la pression augmente, en
cas de rotation vers la gauche, la pression diminue.
V S C 1 9 6 / 2 -C
100 %
600 7 00 800 900 1000 1100 1 2 00 1 3 00 1400
Débit en l/h
100 %
53 %
60 %
70 %
85 %
Débit en l/h
FR 35
