9 Dépannage

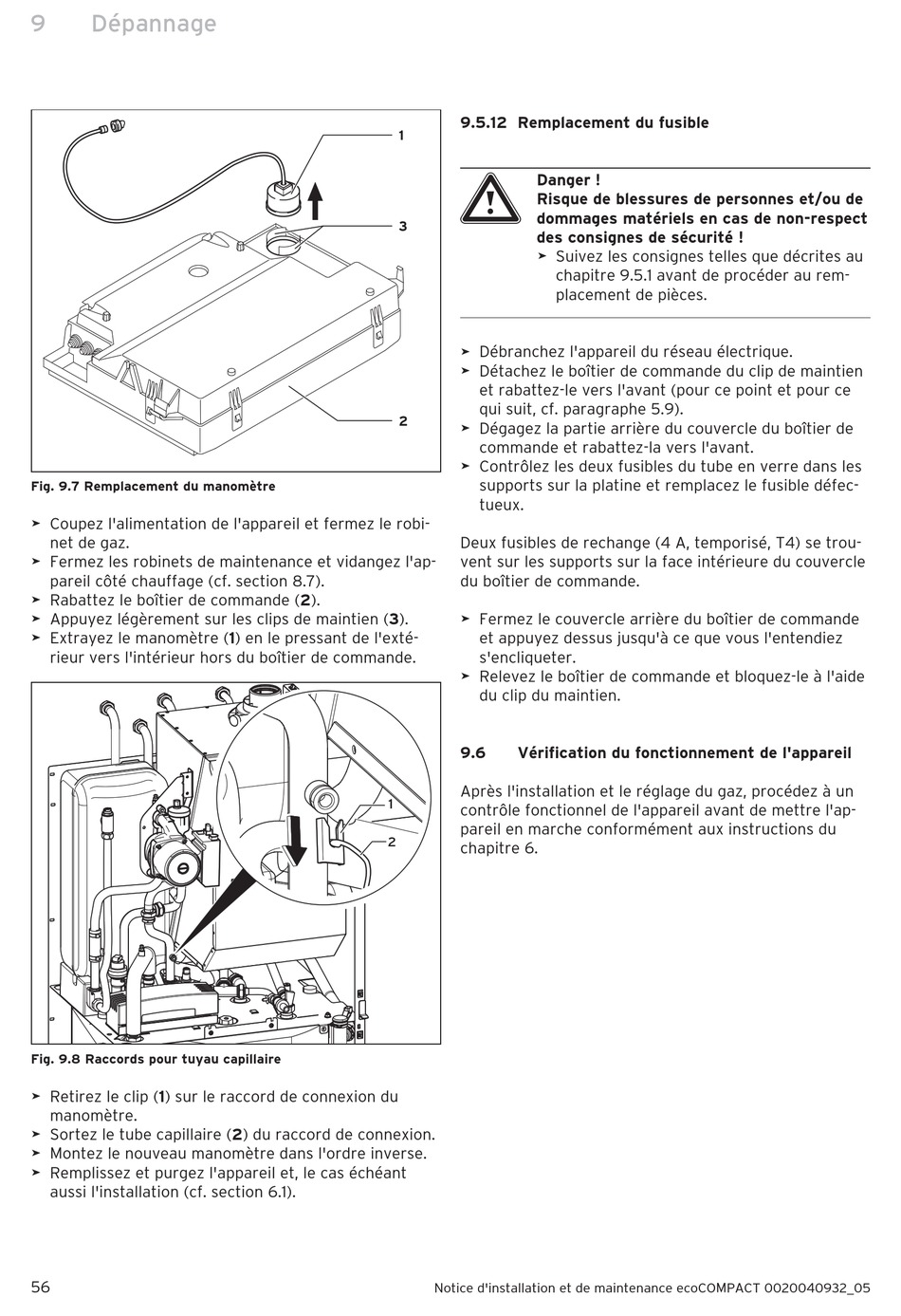

Fig. 9.7 Remplacement du manomètre
>
Coupez l'alimentation de l'appareil et fermez le robi-
net de gaz.
>
Fermez les robinets de maintenance et vidangez l'ap-
pareil côté chauffage (cf. section 8.7).
>
Rabattez le boîtier de commande (2).
>
Appuyez légèrement sur les clips de maintien (3).
>
Extrayez le manomètre (1) en le pressant de l'exté-
rieur vers l'intérieur hors du boîtier de commande.
Fig. 9.8 Raccords pour tuyau capillaire
>
Retirez le clip (1) sur le raccord de connexion du
manomètre.
>
Sortez le tube capillaire (2) du raccord de connexion.
>
Montez le nouveau manomètre dans l'ordre inverse.
>
Remplissez et purgez l'appareil et, le cas échéant
aussi l'installation (cf. section 6.1).
56

9.5.12 Remplacement du fusible

1
a
Danger !
Risque de blessures de personnes et/ou de
dommages matériels en cas de non-respect
3
des consignes de sécurité !
>
Suivez les consignes telles que décrites au
chapitre 9.5.1 avant de procéder au rem-
placement de pièces.
>
Débranchez l'appareil du réseau électrique.
>
Détachez le boîtier de commande du clip de maintien
et rabattez-le vers l'avant (pour ce point et pour ce
qui suit, cf. paragraphe 5.9).
2
>
Dégagez la partie arrière du couvercle du boîtier de
commande et rabattez-la vers l'avant.
>
Contrôlez les deux fusibles du tube en verre dans les
supports sur la platine et remplacez le fusible défec-
tueux.
Deux fusibles de rechange (4 A, temporisé, T4) se trou-
vent sur les supports sur la face intérieure du couvercle
du boîtier de commande.
>
Fermez le couvercle arrière du boîtier de commande
et appuyez dessus jusqu'à ce que vous l'entendiez
s'encliqueter.
>
Relevez le boîtier de commande et bloquez-le à l'aide
du clip du maintien.
9.6 Vérification du fonctionnement de l'appareil
Après l'installation et le réglage du gaz, procédez à un
1
contrôle fonctionnel de l'appareil avant de mettre l'ap-
pareil en marche conformément aux instructions du
2
chapitre 6.
Notice d'installation et de maintenance ecoCOMPACT 0020040932_05
