7. Schémas des fondations
7.1 Montage au-dessus du sol
7.1.1 Semelle isolée

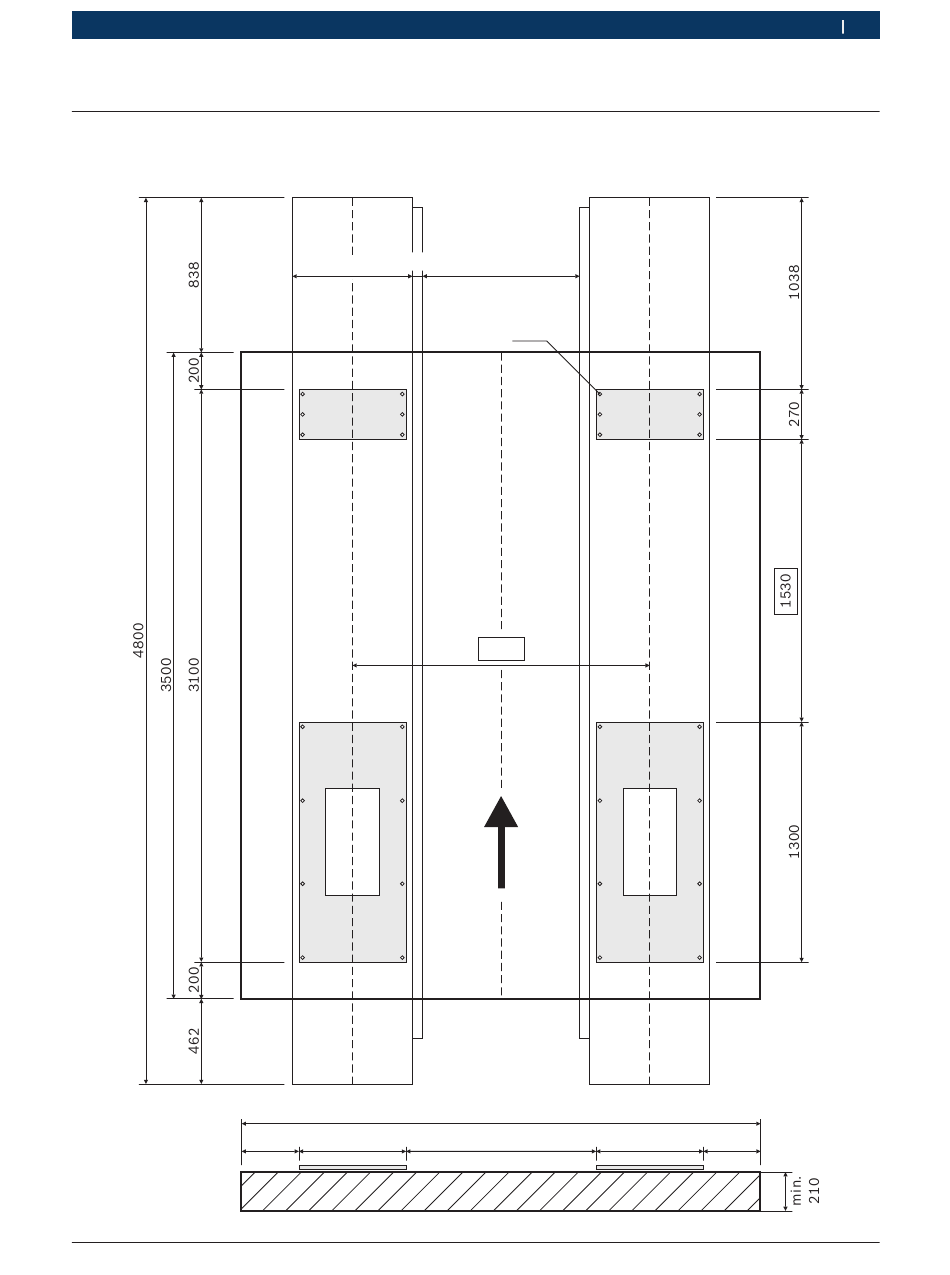

Fig. 26: Schéma des fondations 1 (toutes les dimensions en mm ; flèche = sens de la montée)
Robert Bosch GmbH
55
650
310 580
Schémas des fondations | VLS 5140 | 91
850
Ø20
1610
2810
1030 580
fr
310
|
