7.2.3 Cavidades para plataformas elevatórias com
aparelho 3D
!
Caso se pretenda colocar um alinhador de rodas 3D
na plataforma elevatória, são necessárias cavidades
do lado esquerdo e direito da base para o adaptador
1 690 701 078.
Base individual com cavidades
30

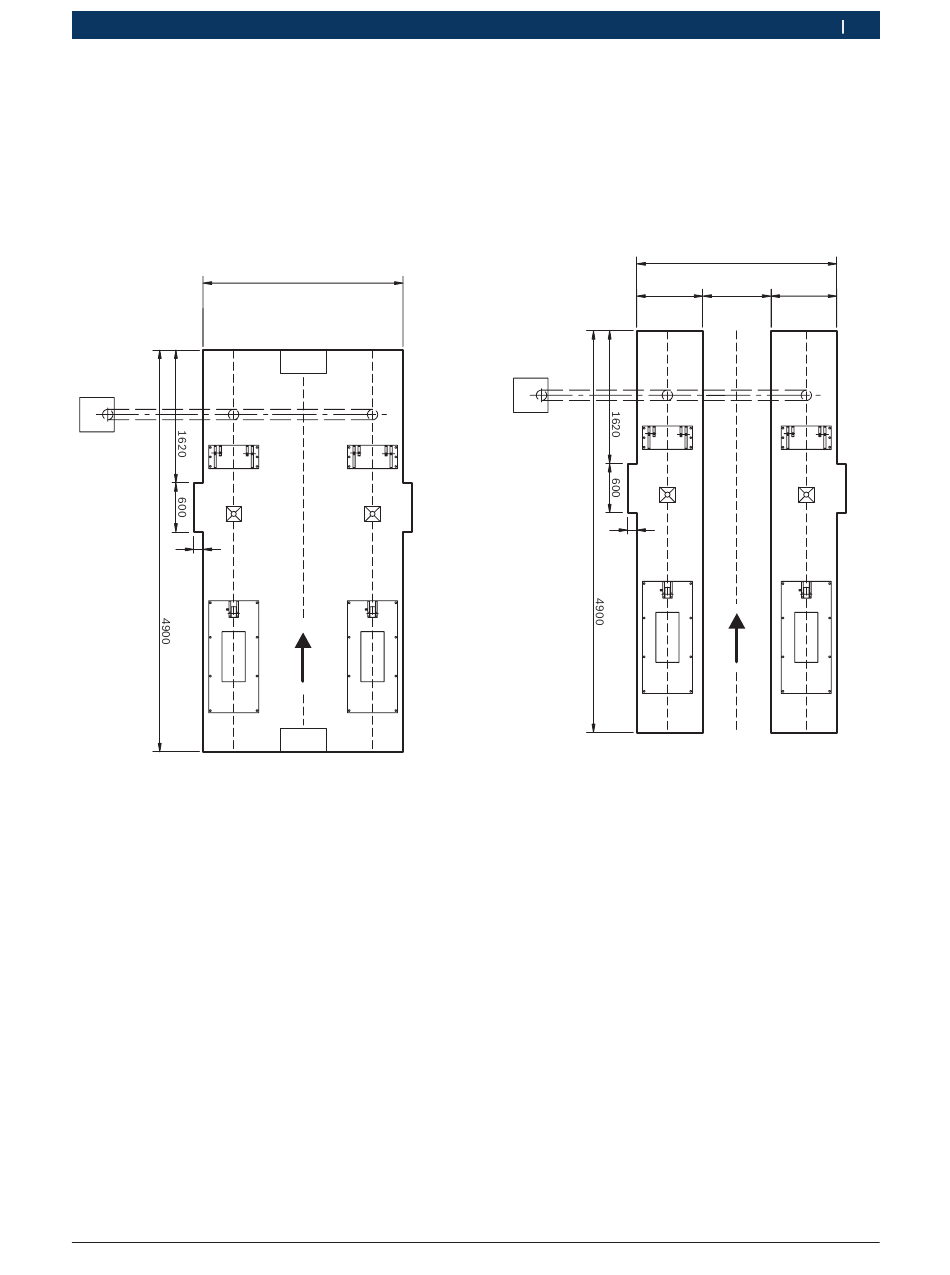

Fig. 30: Esquema de base 5
(Todas as dimensões em mm. Seta = sentido de acesso.)
i
Ver todas as outras dimensões na Fig. 28.
Baldrames com cavidades
Robert Bosch GmbH
2320
Esquemas de base | VLS 5140 | 265
765
30
i
Fig. 31: Esquema de base 6
(Todas as dimensões em mm. Seta = sentido de acesso.)
i
Ver todas as dimensões na Fig. 29.
