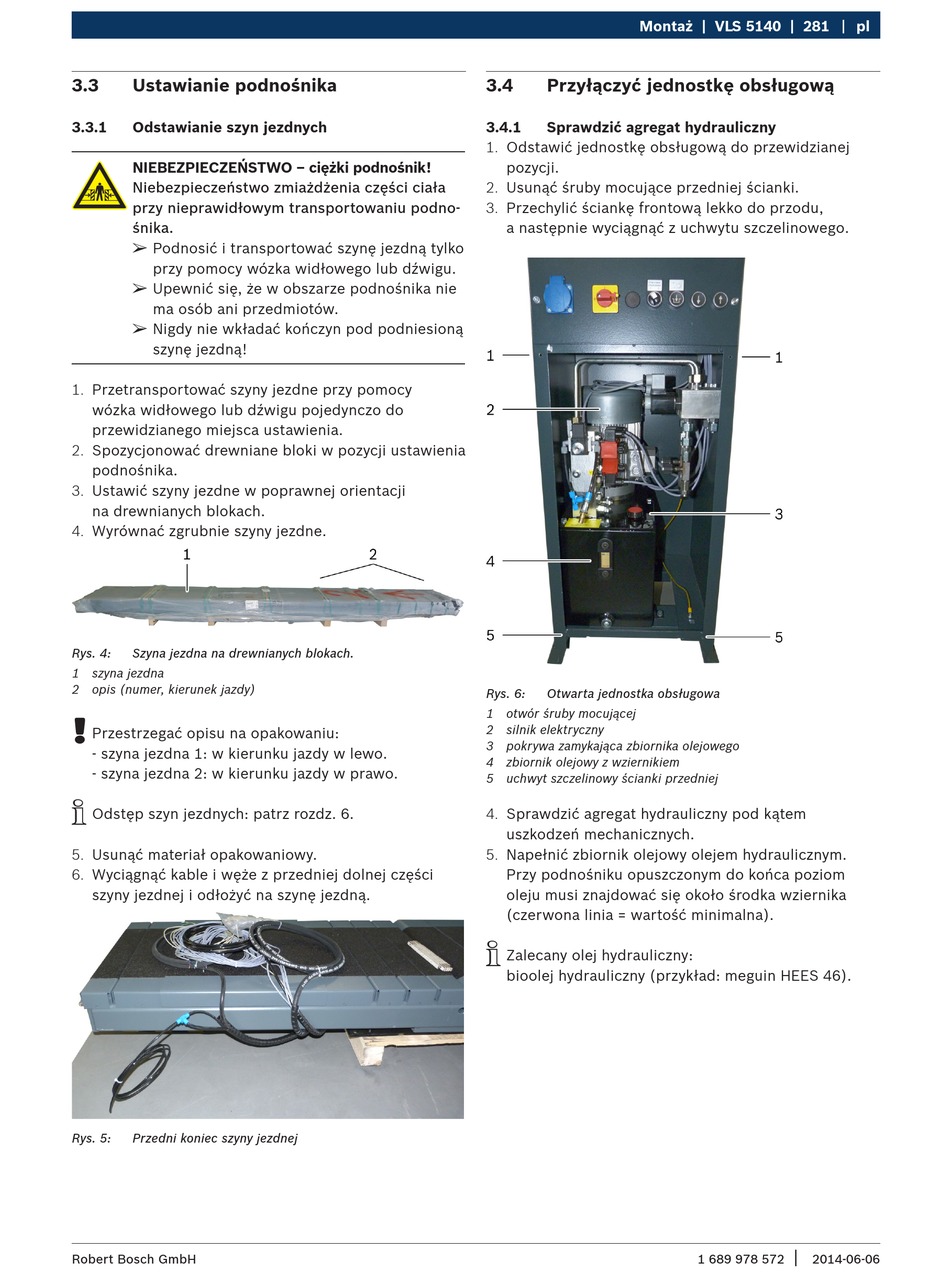

3.3 Ustawianie podnośnika
3.3.1 Odstawianie szyn jezdnych
NIEBEZPIECZEŃSTWO – ciężki podnośnik!
Niebezpieczeństwo zmiażdżenia części ciała
przy nieprawidłowym transportowaniu podno-
śnika.
¶
Podnosić i transportować szynę jezdną tylko
przy pomocy wózka widłowego lub dźwigu.
¶
Upewnić się, że w obszarze podnośnika nie
ma osób ani przedmiotów.
¶
Nigdy nie wkładać kończyn pod podniesioną
szynę jezdną!
1. Przetransportować szyny jezdne przy pomocy
wózka widłowego lub dźwigu pojedynczo do
przewidzianego miejsca ustawienia.
2. Spozycjonować drewniane bloki w pozycji ustawienia
podnośnika.
3. Ustawić szyny jezdne w poprawnej orientacji
na drewnianych blokach.
4. Wyrównać zgrubnie szyny jezdne.
Rys. 4: Szyna jezdna na drewnianych blokach.
1 szyna jezdna
2 opis (numer, kierunek jazdy)
!
Przestrzegać opisu na opakowaniu:
- szyna jezdna 1: w kierunku jazdy w lewo.
- szyna jezdna 2: w kierunku jazdy w prawo.
i
Odstęp szyn jezdnych: patrz rozdz. 6.
5. Usunąć materiał opakowaniowy.
6. Wyciągnąć kable i węże z przedniej dolnej części
szyny jezdnej i odłożyć na szynę jezdną.
Rys. 5: Przedni koniec szyny jezdnej
Robert Bosch GmbH
Montaż | VLS 5140 | 281
3.4 Przyłączyć jednostkę obsługową
3.4.1 Sprawdzić agregat hydrauliczny
1. Odstawić jednostkę obsługową do przewidzianej
pozycji.
2. Usunąć śruby mocujące przedniej ścianki.
3. Przechylić ściankę frontową lekko do przodu,
a następnie wyciągnąć z uchwytu szczelinowego.
Rys. 6: Otwarta jednostka obsługowa
1 otwór śruby mocującej
2 silnik elektryczny
3 pokrywa zamykająca zbiornika olejowego
4 zbiornik olejowy z wziernikiem
5 uchwyt szczelinowy ścianki przedniej
4. Sprawdzić agregat hydrauliczny pod kątem
uszkodzeń mechanicznych.
5. Napełnić zbiornik olejowy olejem hydraulicznym.
Przy podnośniku opuszczonym do końca poziom
oleju musi znajdować się około środka wziernika
(czerwona linia = wartość minimalna).
i
Zalecany olej hydrauliczny:
bioolej hydrauliczny (przykład: meguin HEES 46).
