3.9.3
Montaggio del dispositivo antiscivolo
anteriore
!
Il dispositivo antiscivolo anteriore può essere monta-
to solo sull'estremità anteriore della guida di accesso
sinistra (guida di accesso nell'unità di comando).
1. Posizionare il dispositivo antiscivolo (2) sull'estre-
mità anteriore della guida di accesso sinistra.

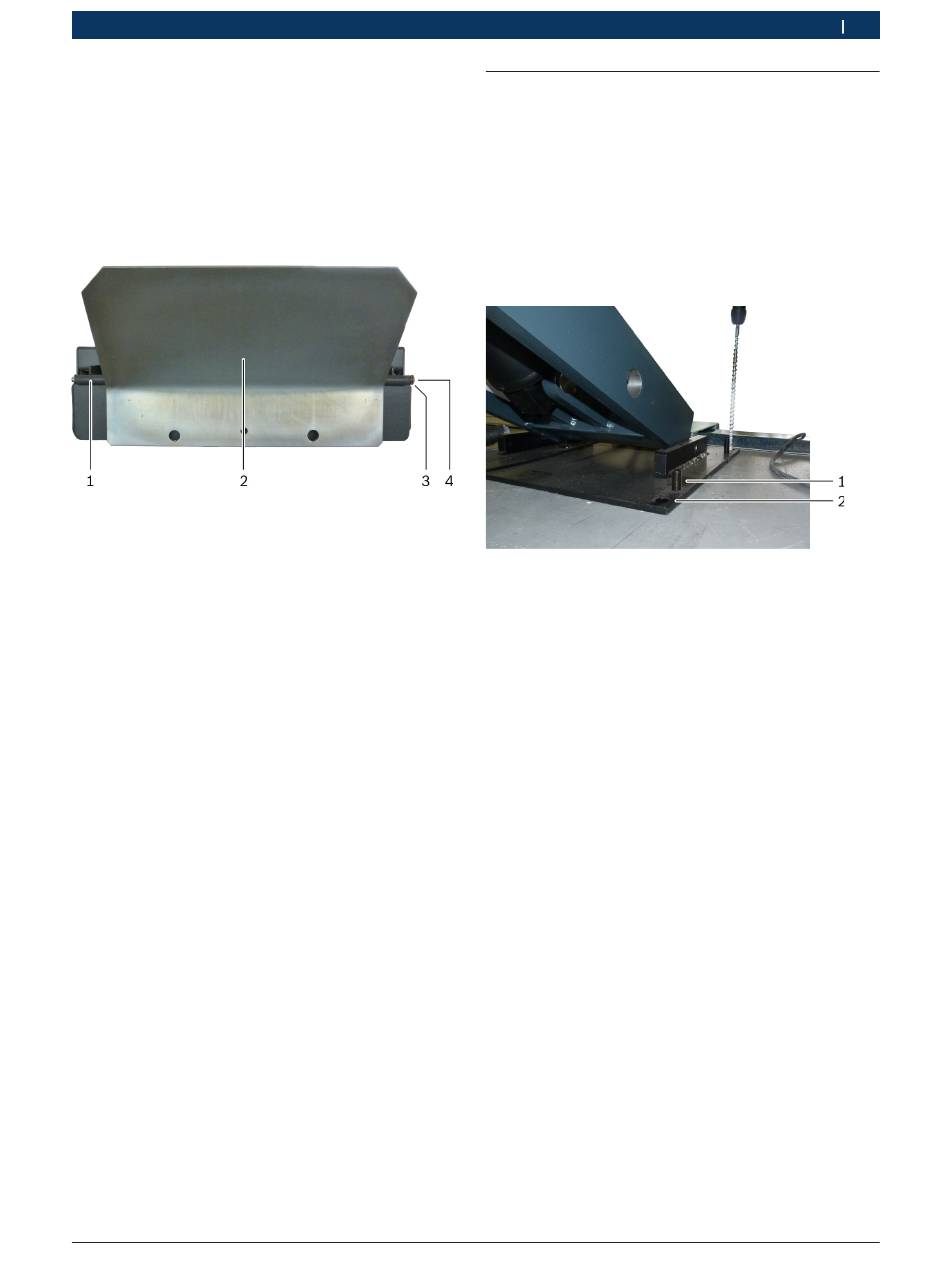

Fig. 17:
Estremità anteriore della guida di accesso sinistra
1 Guida per l'asta del cuscinetto
2 Dispositivo antiscivolo
3 Anello di sicurezza
4 Asta del cuscinetto
2. Spingere l'asta del cuscinetto attraverso le 5 guide
(in totale) per fissare la disposizione.
3. Fissare l'asta del cuscinetto su entrambi i lati con un
anello di sicurezza (3). Vedere fig. 17.
Robert Bosch GmbH
Montaggio | VLS 5140 | 151
3.10
Ancoraggio della piattaforma
di sollevamento
3.10.1
Realizzazione dei fori di fissaggio
1. Assicurarsi che le piastre di fondo della piattaforma
di sollevamento siano posizionate correttamente
sulle fondamenta.
2. Spostare verso l'alto la guida di accesso e posarla
nella tacca superiore.
3. Praticare i fori di fissaggio nelle fondamenta.
Rimuovere la polvere di trapanatura dal foro.
Fig. 18:
Realizzazione dei fori di fissaggio
1 Vite di allineamento
2 Apertura di fissaggio nella piastra di fondo
4. Inserire i tasselli ad ancoraggio chimico nei fori di
fissaggio. Non avvitare ancora le viti di fissaggio dei
tasselli ad ancoraggio chimico.
i
Tasselli ad ancoraggio chimico consigliati:
vedere cap. 2.4.3.
!
Attenersi alle prescrizioni di montaggio del
produttore dei tasselli.
Utilizzare rondelle di dimensioni sufficienti.
3.10.2
Livellamento delle guide di accesso
1. Sollevare la guida di accesso con il carico (veicolo
di dimensioni medie) e posarla nella posizione di
arresto preferita per la misurazione assi.
2. Assicurarsi che i dadi di fissaggio dei tasselli ad
ancoraggio chimico siano allentati.
3. Regolare le piastre di fondo con l'ausilio delle viti di
allineamento in modo che le guide di accesso siano
in bolla in senso longitudinale e trasversale.
!
Sotto le viti di allineamento è eventualmente
necessario posizionare spessori adatti.
!
Per un controllo preciso dell'allineamento è necessa-
rio utilizzare una livella.
4. Serrare i dadi di fissaggio dei tasselli ad ancoraggio
chimico con la coppia prescritta.
it
|
1 689 978 572
2014-06-06
