310 | VLS 5140 | Montáž
3.7
Odvzdušnění hydrauliky přízvedu
i
Tato kapitola se vztahuje pouze na zvedací plošiny
vybavené přízvedem.
1. Plošinu přestavte zcela nahoru a odstavte v nejvyšší
západce.
2. Spínačem režimu provozu nastavte do polohy 2
(přízved).
3. Proveďte opatření pro zachycení unikajícího
hydraulického oleje.
4. Pootevřete odvzdušňovací šrouby na obou zvedacích
válcích přízvedu.

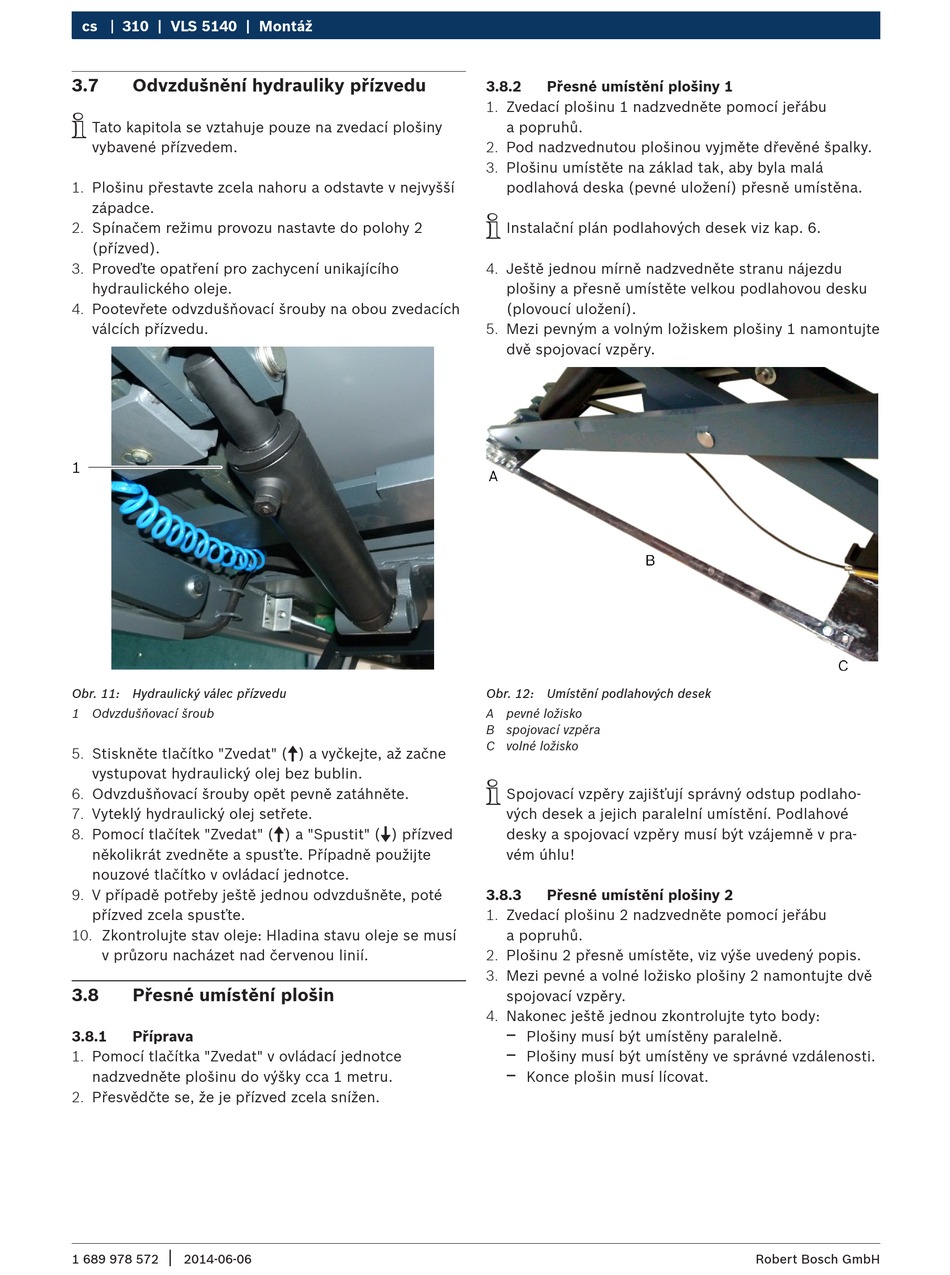

Obr. 11: Hydraulický válec přízvedu
1 Odvzdušňovací šroub
5. Stiskněte tlačítko "Zvedat" (o) a vyčkejte, až začne
vystupovat hydraulický olej bez bublin.
6. Odvzdušňovací šrouby opět pevně zatáhněte.
7. Vyteklý hydraulický olej setřete.
8. Pomocí tlačítek "Zvedat" (o) a "Spustit" (u) přízved
několikrát zvedněte a spusťte. Případně použijte
nouzové tlačítko v ovládací jednotce.
9. V případě potřeby ještě jednou odvzdušněte, poté
přízved zcela spusťte.
10. Zkontrolujte stav oleje: Hladina stavu oleje se musí
v průzoru nacházet nad červenou linií.
3.8
Přesné umístění plošin
3.8.1
Příprava
1. Pomocí tlačítka "Zvedat" v ovládací jednotce
nadzvedněte plošinu do výšky cca 1 metru.
2. Přesvědčte se, že je přízved zcela snížen.
|
1 689 978 572
2014-06-06
3.8.2
Přesné umístění plošiny 1
1. Zvedací plošinu 1 nadzvedněte pomocí jeřábu
a popruhů.
2. Pod nadzvednutou plošinou vyjměte dřevěné špalky.
3. Plošinu umístěte na základ tak, aby byla malá
podlahová deska (pevné uložení) přesně umístěna.
i
Instalační plán podlahových desek viz kap. 6.
4. Ještě jednou mírně nadzvedněte stranu nájezdu
plošiny a přesně umístěte velkou podlahovou desku
(plovoucí uložení).
5. Mezi pevným a volným ložiskem plošiny 1 namontujte
dvě spojovací vzpěry.
Obr. 12: Umístění podlahových desek
A pevné ložisko
B spojovací vzpěra
C volné ložisko
i
Spojovací vzpěry zajišťují správný odstup podlaho-
vých desek a jejich paralelní umístění. Podlahové
desky a spojovací vzpěry musí být vzájemně v pra-
vém úhlu!
3.8.3
Přesné umístění plošiny 2
1. Zvedací plošinu 2 nadzvedněte pomocí jeřábu
a popruhů.
2. Plošinu 2 přesně umístěte, viz výše uvedený popis.
3. Mezi pevné a volné ložisko plošiny 2 namontujte dvě
spojovací vzpěry.
4. Nakonec ještě jednou zkontrolujte tyto body:
$
Plošiny musí být umístěny paralelně.
$
Plošiny musí být umístěny ve správné vzdálenosti.
$
Konce plošin musí lícovat.
Robert Bosch GmbH
