6.2 Bedien- und Anzeigeelemente

3
1
4
2
5

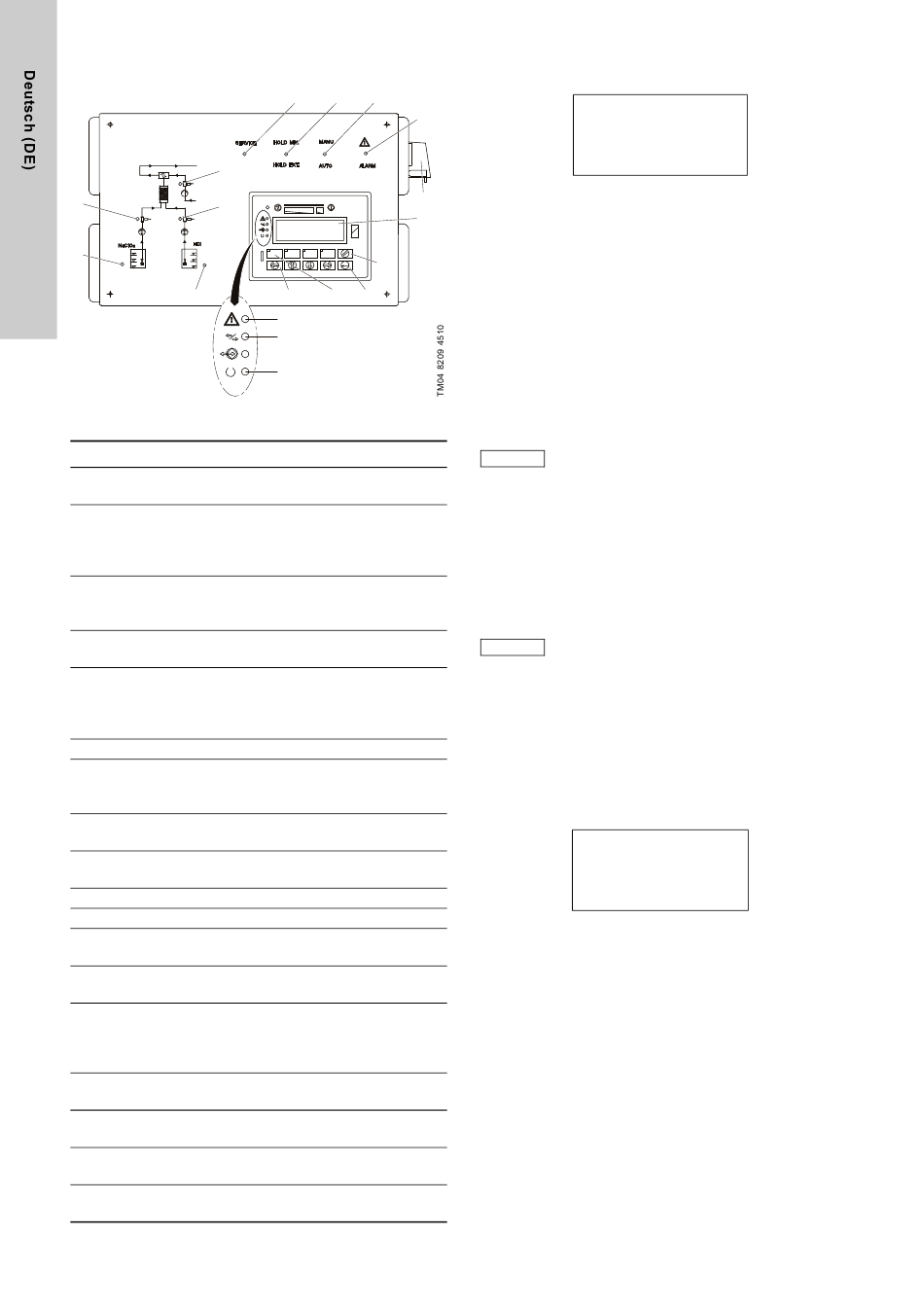

Abb. 17 Steuerung
Pos. Beschreibung
LED für Dosiercontroller NaClO
1
• LED blinkt: bei korrekt eingestelltem Dosiercontroller
LED für Vorratsbehälter NaClO
• LED aus: Füllstand korrekt
2
• LED blinkt: Vorleermeldung aktiv
• LED an: Leermeldung aktiv
LED für Bypasswasser
3 • LED an: Bypasswasser ist korrekt
• LED blinkt: Bypasswasser außerhalb der Toleranz
LED für Dosiercontroller HCl
4
• LED blinkt: bei korrekt eingestelltem Dosiercontroller
LED für Vorratsbehälter HCl
• LED aus: Füllstand ist korrekt
5
• LED blinkt: Vorleermeldung
• LED an: Leermeldung
6 Pfeiltasten zur Bewegung in den Menüs
Funktionstasten
7 • [F1], [F2], und [F3]: Menüpunkte auswählen
• [F4]: Taste [Reset]
Taste [Enter]
8
• Eingaben bestätigen
Taste [Escape]
9
• Abbrechen oder Umschalten auf Untermenü
10 Display, 4-zeilig
11 Hauptschalter mit Funktion [NOT-AUS]
LED für Alarmmeldungen
12
• LED an oder blinkend: anstehender Alarm
LED Anzeige Bedienmodus "Automatik/Manuell"
13
• LED blinkt: Automatische Steuerung
LED für Fern-EIN/AUS-Betrieb
• LED blinkt: Fern-EIN/AUS durch
14
Min-Kont. Hauptwasser
• LED an: Fern-EIN/AUS durch externen Kontakt
LED für Service Betrieb
15
• LED blinkt: Anlage im Menü [Service]
LED für Alarmmeldungen auf dem Display
16
• LED an oder blinkend: anstehender Alarm
LED für Verbindung Display zu SPS
17
• LED an: Verbindung ist korrekt
LED Display
18
• LED an: Display in Betrieb
72
15 14 13
12
11
10
9
6 7 8
16
17
18
2
2
Die auf dem Display angezeigten Auswahlmöglichkeiten werden
mit den Zahlen 1, 2 und 3 beschrieben, z. B.:
Hauptmenü
1 Automatik

2 Handbetrieb

3 Logbuch

Die Menüauswahl erfolgt mit den Tasten [F1], [F2], [F3], z. B. wird
mit der Funktionstaste [F1] der unter "1" aufgeführte Menüpunkt
ausgewählt usw.
Beispiel
• Taste [F1] drücken um Menü "Automatik" zu wählen.
• Taste [F2] drücken um Untermenü "Handbetrieb" zu wählen.
• Taste [F3] drücken um Menü "Logbuch" zu wählen.
• Taste [Escape] drücken um das Hauptmenü zu wählen (9).
• Taste [Enter] drücken um die Eingabe zu bestätigen (8).

6.3 Automatikbetrieb

In diesem Betriebsmodus wird die Anlagenleistung über einge-
hende Signale, wie Kontakteingang, Stromeingang oder Bus
Steuerung geregelt.
Um die Anlage im Modus "Automatik" zu betreiben,
muss zuvor der Anlagentyp und die Betriebsart aus-
Hinweis
gewählt werden, siehe Kap.
In der Betriebsart "Manuelle Steuerung" gibt es keinen "Automa-
tik-Betrieb". Der "Automatik-Betrieb" wird im Hauptmenü mit der
Taste [F1] aktiviert und blinkend auf dem Display angezeigt.
6.4 Handbetrieb
Dieser Betriebsmodus ermöglicht die manuelle Eingabe der
Dosierleistung über das Display bei den Betriebsarten Stromein-
gang, Kontakteingang, Manuelle Steuerung oder Bus Steuerung.
Um eine Anlage im Modus "Handbetrieb" zu betrei-
ben, muss zuvor erst der Anlagentyp und die
Hinweis
Betriebsart ausgewählt werden.
Der Handbetrieb wird im Hauptmenü mit der Taste [F2] aktiviert
und blinkend auf dem Display angezeigt.
6.5 Logbuch
Im Menü "Logbuch" werden aktive und quittierte Alarmmeldungen
aufgezeichnet. Die Anzahl der Anlage-Betriebsstunden kann
abgerufen werden.
• Im Hauptmenü mit der Taste [F3] (Logbuch) umschalten auf
Untermenü "Logbuch".
Logbuch
1 aktive Alarme
2 Ereignisliste
3 Betriebsstunden
• Mit der Taste [F1] werden die Alarmmeldungen angezeigt,
sofern welche vorhanden sind.
• Mit der Taste [F2] sind alle Ereignisse abrufbar.
• Die Alarmmeldungen können ggf. gelöscht werden. Mit der
Taste [PFEIL RECHTS] umschalten auf Seite 2, mit der Taste
[F1] den Puffer löschen. Mit der Taste [PFEIL LINKS] umschal-
ten auf Seite 1.
• Mit der Taste [F3] werden die Betriebsstunden angezeigt.
Das Blättern im jeweiligen Menü erfolgt mit den Pfeiltasten [AUF]
und [AB].
